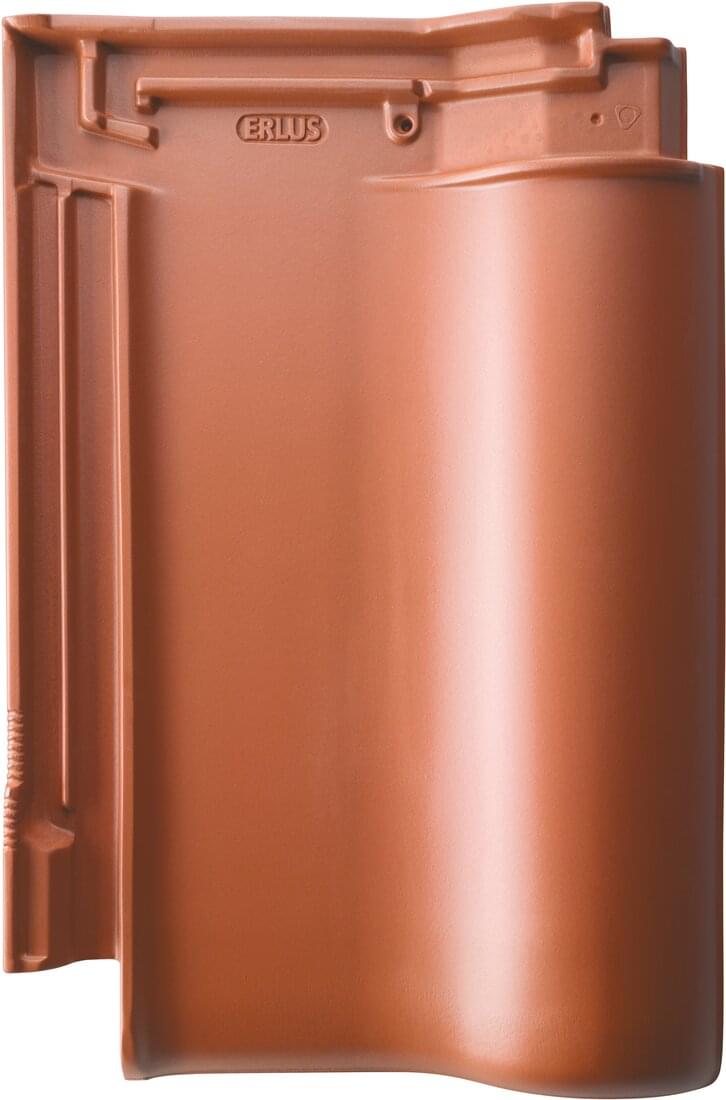

ERLUS E 58 PLUS
Technische Daten
| Größe: | ca. 36,0 x 54,0 cm |
| Lattweite: | ca. 40,5 - 43,5 cm |
| Mittlere Deckbreite: | ca. 30,5 cm |
| Bedarf je m²: | ab 7,4 Stück |
| Gewicht nach DIN 1055 einschl. Lattung: | ca. 0,55 kN/m² |
| Realgewicht ohne Lattung: | ca. 43,0 - 46,5 kg/m² |
| Paletteninhalt: | 168 Stück |
| Palettengewicht: | ca. 1.151 kg |
| Bündelgröße: | 4 Stück |
| Hagelwiderstandsklasse (HW): | 5 |
| Lattweitengruppe: | modellabhängig |
| Lattweite Firstanschlussziegel | ca. 40,5 - 43,5 cm |
| Lattweite Pultdachziegel | ca. 30,0 cm |
| Mittlere Deckbreite halber / schmaler Ziegel | ca. 24,0 cm |
| Schnürmaß Ortgangziegel links | ca. 29.5 cm |

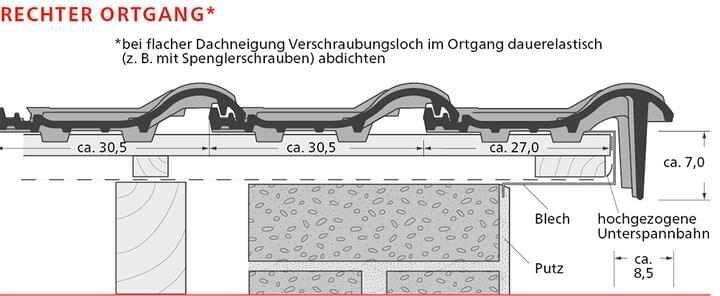

| Schnürmaß Ortgangziegel rechts | ca. 27 cm |

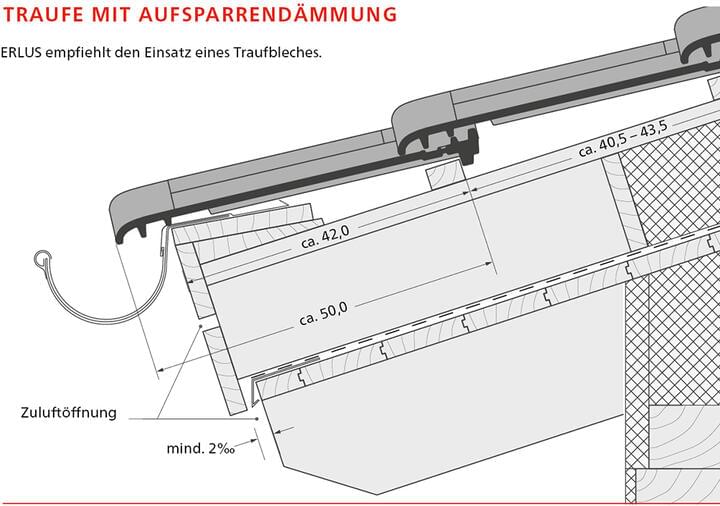

| Mittleres Traufenlattmaß | ca. 42 cm |
| X-Maß LAF in mm | Firstanschlussziegel1) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Dachneigung in ° | 10° | 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | 60° |

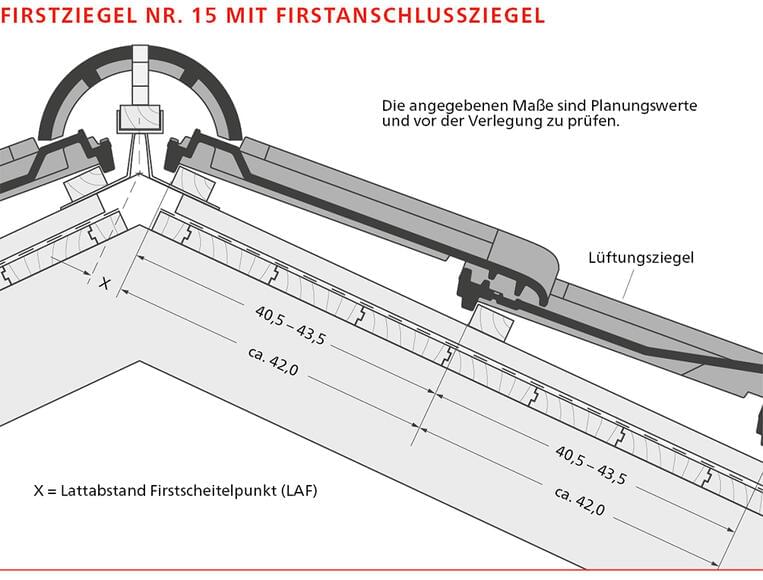

| Firstziegel Nr. 15 | - | - | - | - | - | - | - | - | - | - | - |
| Firstlüfterziegel Nr. 15 Lü | 60 | 55 | 55 | 50 | 40 | 40 | 40 | 45 | 45 | 45²⁾ | 40²⁾ |
| Firstziegel Nr. 18 | 60 | 55 | 50 | 40 | 30 | 20 | 15 | 10 | - | - | - |

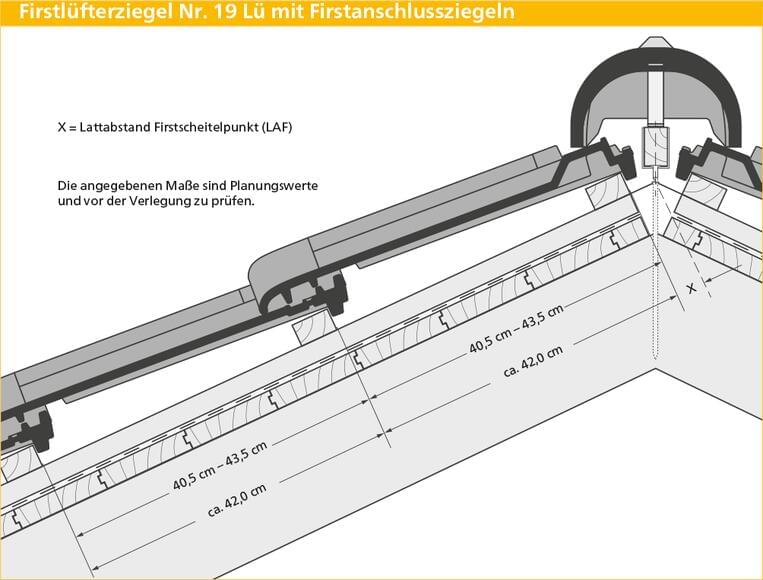

| Firstlüfterziegel Nr. 19 Lü | 40 | 35 | 40 | 35 | 30 | 20 | 15 | 10 | - | - | - |
| Firstziegel Nr. 21 | 60 | 55 | 50 | 40 | 30 | 20 | 15 | 10 | - | - | - |
| X-Maß LAF in mm | Maßangaben für Ausführung mit Flächenziegeln2) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Dachneigung in ° | 10° | 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | 60° |
| Firstziegel Nr. 15 | 90²⁾ | 85²⁾ | 85²⁾ | 75²⁾ | 65²⁾ | 60²⁾ | 55²⁾ | 50²⁾ | 45²⁾ | - | - |
| Firstlüfterziegel Nr. 15 Lü | - | - | - | - | - | - | - | - | - | - | - |
| Firstziegel Nr. 18 | 40²⁾ | 35²⁾ | 45²⁾ | 40²⁾ | 35²⁾ | 45²⁾ | 45²⁾ | 45²⁾ | 45²⁾ | 35²⁾ | 20²⁾ |
| Firstlüfterziegel Nr. 19 Lü | - | - | - | - | - | - | - | - | - | - | - |
| Firstziegel Nr. 21 | - | - | - | - | - | - | - | - | - | - | - |
1) ohne Alu-First- und Gratlüfterband 2) mit Alu-First- und Gratlüfterband
Zuordnung von Zusatzmaßnahmen für den Ergoldsbacher E58 PLUS®
Regeldachneigung 20°, Mindestdachneigung 10°, entsprechend dem Stand der Technik (in Anlehnung an das ZVDH-Merkblatt Unterdächer, Unterdeckungen und Unterspannungen und den Grundregeln des DDH
Länderspezifsche Baunormen und/oder Regelwerke sind einzuhalten, wenn vertraglich nichts Abweichendes vereinbart wird.
Erhöhte Anforderungen können sich ergeben durch
Nutzung: Dachgeschoss, insbesondere zu Wohnzwecken (= zwei erhöhte Anforderungen)
Konstruktion: besondere Dachformen (z. B. Schmetterlingsdächer), große Sparrenlängen (größer als 10 m), stark gegliederte Dachformen (z. B. durch Kehlen, Gauben etc.)
Klimatische Verhältnisse: exponierte Lage, extreme Standorte, schneereiche Gebiete, windreiche Gebiete
Technische Anlagen: Auf- oder Indachsysteme, Klimageräte, Antennenanlagen, Laufanlagen, Belichtungs-, Schneefangsysteme, etc.
Klassen
Klasse 1: wasserdichtes Unterdach (1.1.)
Klasse 2: regensicheres Unterdach (1.2.)
Klasse 3: naht- und perforationsgesicherte Unterdeckung (2.1.) naht- und perforationsgesicherte Unterspannung (3.1.)
Klasse 4: verschweißte/verklebte Unterdeckung (2.2.) überdeckte Unterdeckung aus Bitumenbahnen (2.3.) nahtgesicherte Unterspannung (3.2.)
Klasse 5: überlappte/verfalzte Unterdeckung (2.4.)
Klasse 6: Unterspannung (3.3.)
| Dachneigung | min. Anf. | erhö. Anf. |
|---|---|---|
| ≥ 20° | Kl. 5 | Kl. 4 |
| von < 20° bis ≥ 16° | Kl. 4 | Kl. 3 |
| von < 16° bis ≥ 12° | Kl. 3 | Kl. 2 |
| von < 12° bis ≥ 10° | Kl. 1 | Kl. 1 |
| Dachneigung | min. Anf. | erhö. Anf. |
|---|---|---|
| ≥ 20° | Kl. 5 | Kl. 4 |
| von < 20° bis ≥ 16° | Kl. 4 | Kl. 3 |
| von < 16° bis ≥ 12° | Kl. 3 | Kl. 2 |
| von < 12° bis ≥ 10° | Kl. 1 | Kl. 1 |
* Die in der Tabelle genannten Zusatzmaßnahmen sind Mindestmaßnahmen unter Berücksichtigung der Tabelle 1 des Merkblattes „Unterdächer, Unterdeckungen, Unterspannungen”. Unterdeckplatten sind gemäß der Klassifizierung im Merkblatt für „Unterdächer, Unterdeckungen und Unterspannungen” zuzuordnen. Erhöhte Anforderungen bilden Kategorien gemäß Kapitel 1.1.3. Weitere erhöhte Anforderungen können sich aus der Gewichtung innerhalb einer Kategorie gemäß 1.1.3. ergeben. Z. B. können klimatische Verhältnisse mehrere erhöhte Anforderungen ergeben. Nur zulässig, wenn ein Nachweis hinsichtlich der Funktionssicherheit der verwendeten Produkte einschließlich des Zubehörs (Dichtbänder oder Dichtungsmassen unter Konterlatten, Klebebänder, vorkonfektionierte Nahtsicherung) im Rahmen einer Schlagregenprüfung sowie eines 24-stündigen Beregnungstests bei einer Dachneigung von 15° herstellerseitig erfolgt ist. Andernfalls ist die nächsthöhere Klasse zu wählen. Herstellerseitige Einschränkungen sind zu berücksichtigen. Hinweise zur Perforationssicherung sind dem Produktdatenblatt zu entnehmen. Sie können in den Klassen 3 bis 6 verwendet werden.
* Die in der Tabelle genannten Zusatzmaßnahmen sind Mindestmaßnahmen unter Berücksichtigung der Tabelle 1 des Merkblattes „Unterdächer, Unterdeckungen, Unterspannungen”. Unterdeckplatten sind gemäß der Klassifizierung im Merkblatt für „Unterdächer, Unterdeckungen und Unterspannungen” zuzuordnen. Erhöhte Anforderungen bilden Kategorien gemäß Kapitel 1.1.3. Weitere erhöhte Anforderungen können sich aus der Gewichtung innerhalb einer Kategorie gemäß 1.1.3. ergeben. Z. B. können klimatische Verhältnisse mehrere erhöhte Anforderungen ergeben. Nur zulässig, wenn ein Nachweis hinsichtlich der Funktionssicherheit der verwendeten Produkte einschließlich des Zubehörs (Dichtbänder oder Dichtungsmassen unter Konterlatten, Klebebänder, vorkonfektionierte Nahtsicherung) im Rahmen einer Schlagregenprüfung sowie eines 24-stündigen Beregnungstests bei einer Dachneigung von 15° herstellerseitig erfolgt ist. Andernfalls ist die nächsthöhere Klasse zu wählen. Herstellerseitige Einschränkungen sind zu berücksichtigen. Hinweise zur Perforationssicherung sind dem Produktdatenblatt zu entnehmen. Sie können in den Klassen 3 bis 6 verwendet werden.

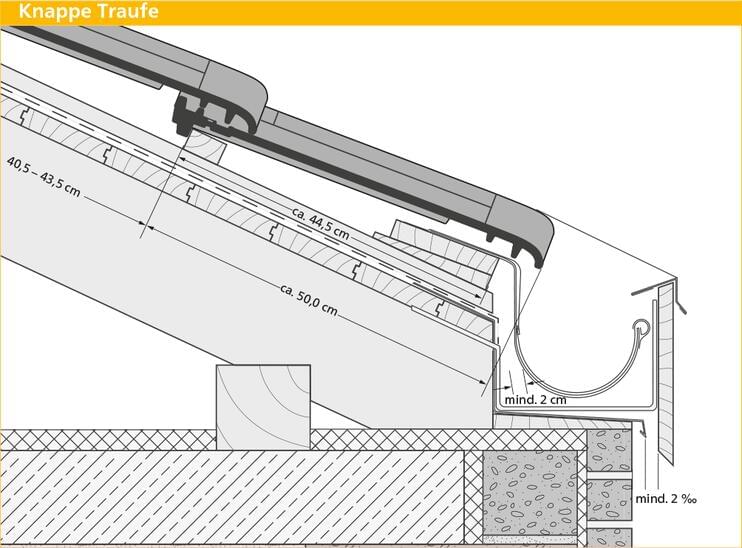

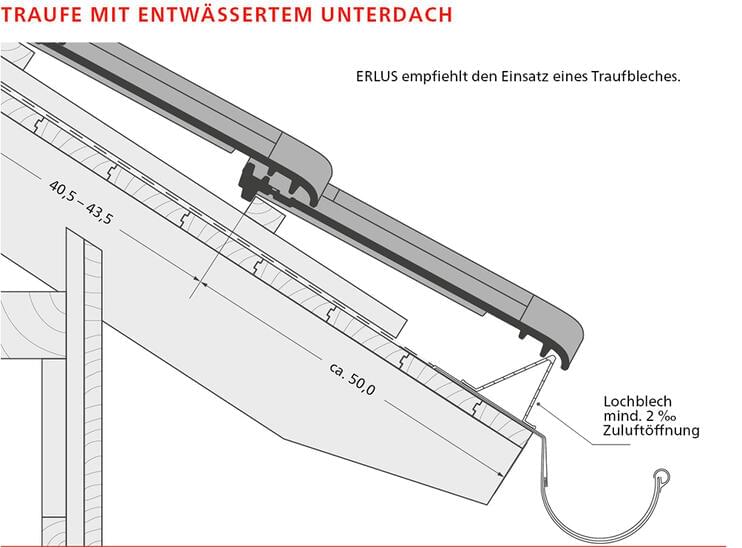

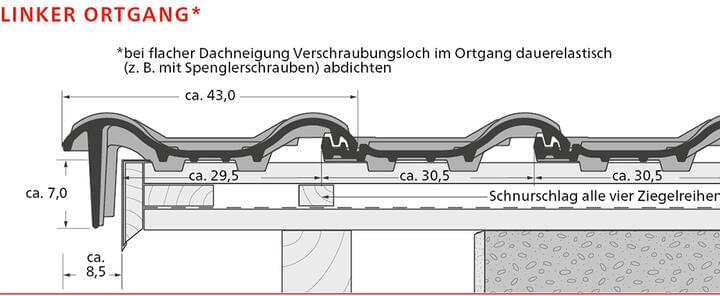

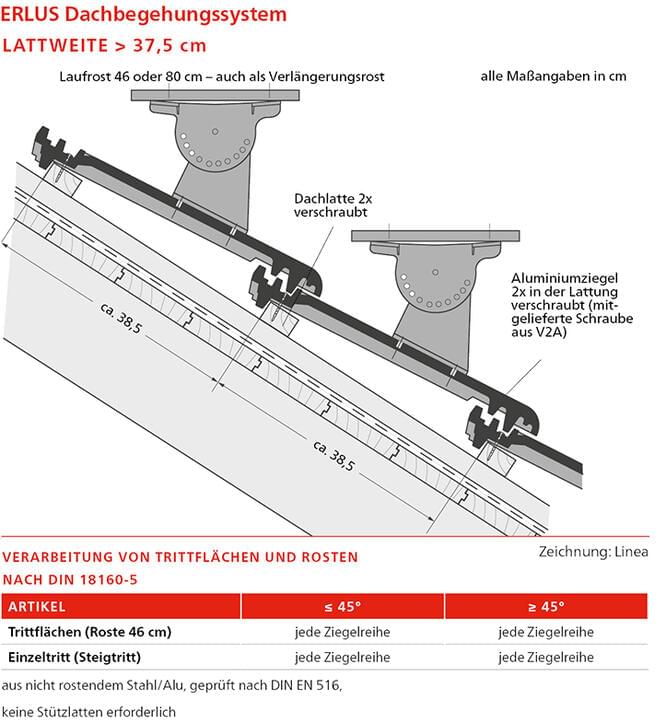

Technische Zeichnungen
Diese Argumente sprechen für den
ERLUS E 58 PLUS
Feine keramische Oberfläche
Perfekt für die Sanierung
Hagelwiderstandsklasse 5 als erster zertifizierter europäischer Dachziegel
Besonders robust und bruchsicher
Extrem verlegefreundlich durch 4-Ziegeleck, 4-er Bündel
Regeldachneigung 20°
30 mm Verschiebebereich
Profitabel bei Großflächen, ca. 7,4 - 8 Stück/m²

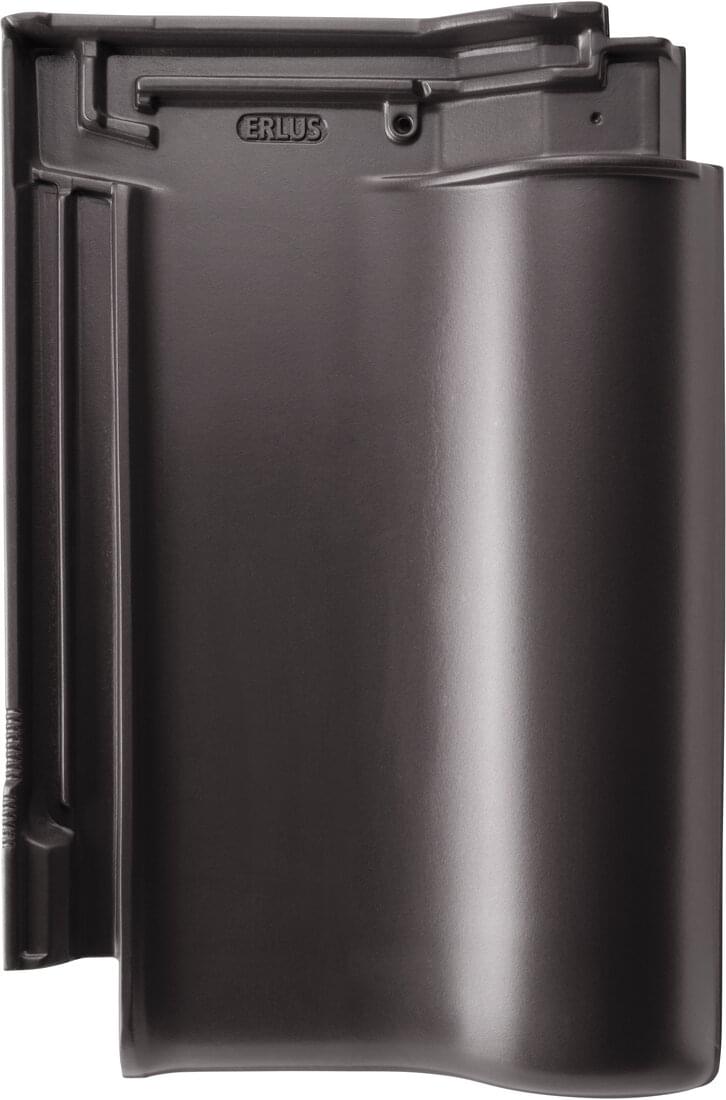

Flächenziegel
Flächenziegel
ERLUS Standardzubehör
Schmaler Ziegel
Ortgangziegel links
Ortgangziegel rechts
Doppelwulstziegel
Firstanschlussziegel
Firstanschluss-Ortgangziegel links
Firstanschluss-Ortgangziegel rechts
Firstanschluss-Doppelwulstziegel
Pultdachziegel
Pultdach-Ortgangziegel links
Pultdach-Ortgangziegel rechts
Lüftungsziegel
Firstziegel Nr. 15
Firstabschlussziegel Nr. 15
Firstausgleichsziegel Nr. 15
Firstlüfterziegel Nr. 15 Lü
Firstanfangsziegel Nr. 15 Lü
Firstendziegel Nr. 15 Lü
Firstziegel Nr. 18
Firstabschlussziegel Nr. 18
Firstausgleichsziegel Nr. 18
Firstlüfterziegel Nr. 19 Lü
Firstanfangsziegel Nr. 19 Lü
Firstendziegel Nr. 19 Lü
Firstziegel Nr. 21
Firstabschlussziegel Nr. 21
Firstausgleichsziegel Nr. 21
ERLUS Markenzubehör
ALU-SYSTEM Sanitärlüfter DN 125 komplett
ALU-SYSTEM Antennenhaube
ALU-SYSTEM Durchführungsziegel für Solaranlagen
ALU-SYSTEM Schneefanggitterhalter
ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang
ALU-SYSTEM Schneefangdoppelrohrhalter
ALU-SYSTEM Schneefangrundrohr, 2 m lang
ALU-SYSTEM Rohrverbinder für Schneefangrundrohr
ALU-SYSTEM Rundholzhalter
ALU-SYSTEM Steigtritt
ALU-SYSTEM Rost 50 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Verlängerungsrost 80 x 25 cm
ALU-SYSTEM Laufrosthalter unbeschichtet
ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A
ALU-SYSTEM Solarträger
KERAMIK Thermenadapter DN 70/110 komplett (Dachneigung 20-40°)
KERAMIK Firstendscheibe mit ERLUS-Logo
KERAMIK Verlängerungsplatte universal für Firstabschlussziegel
KERAMIK Walmkappe für Firstziegel Nr. 15
KERAMIK Walmkappe für Firstziegel Nr. 18
KERAMIK Walmkappe für Firstziegel Nr. 19 Anfänger
KERAMIK Walmkappe für Firstziegel Nr. 19 Ender
KERAMIK Walmkappe für Firstziegel Nr. 21
KERAMIK Zeltdachspitze für Firstziegel Nr. 15
KERAMIK Gratanfänger für Firstziegel Nr. 18
KERAMIK Gratanfänger für Firstziegel Nr. 19
KERAMIK Gratanfänger für Firstziegel Nr. 21
Universal ERLUS Solarmodulstütze inkl. Lüftungsziegel als Set
Universal ERLUS Sturmklammer I L
Firstklammer Nr. 15 / 17
Firstklammer Nr. 15/17 Lü
Firstklammer Nr. 18/21
Firstklammer Nr. 19 Lü
Gratlüfterband aus Alu - 31 cm x 5 m
Traufenschutzband
Traufenlüfterkamm
Firstendscheibe aus Alu, flach

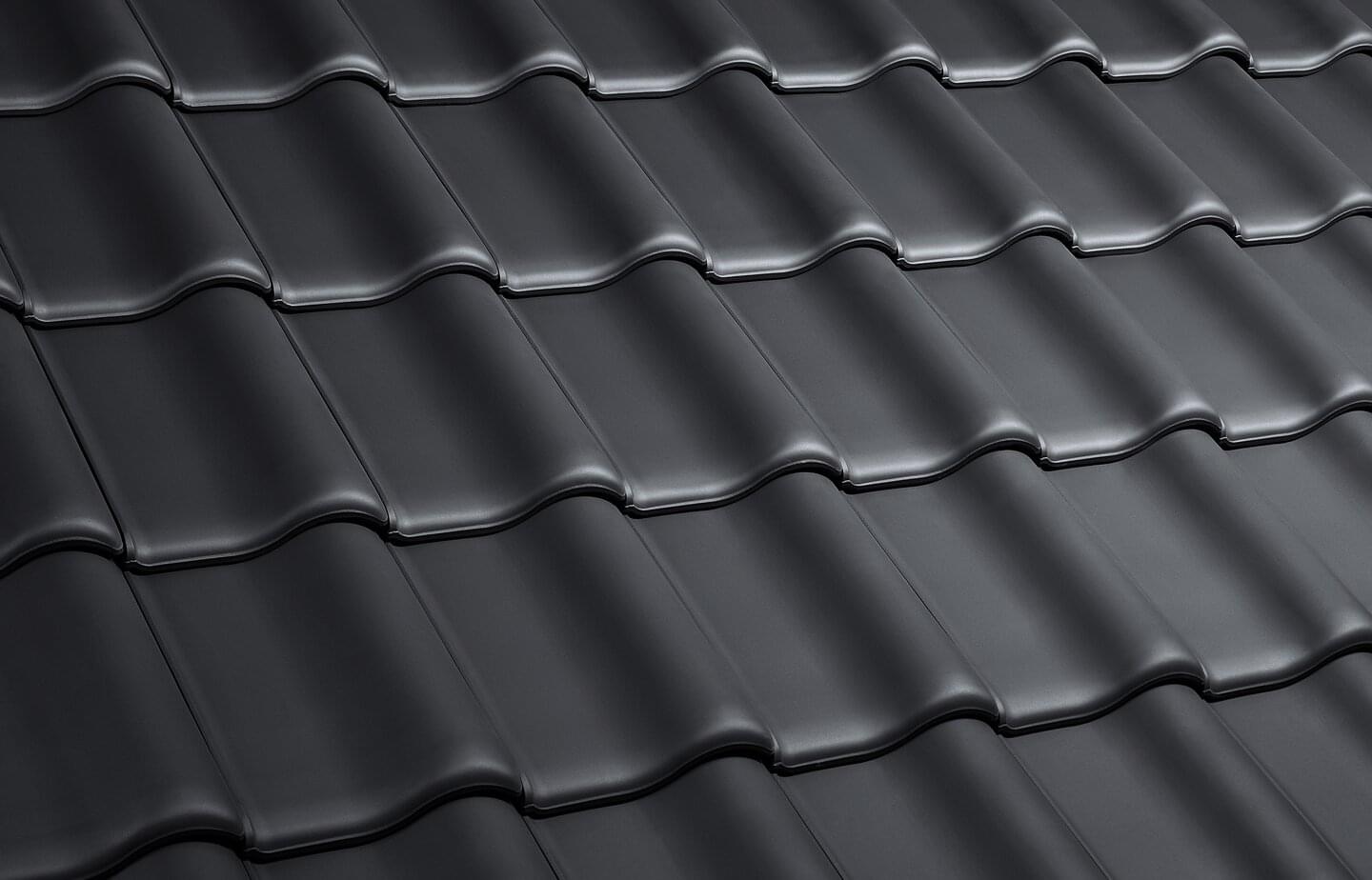

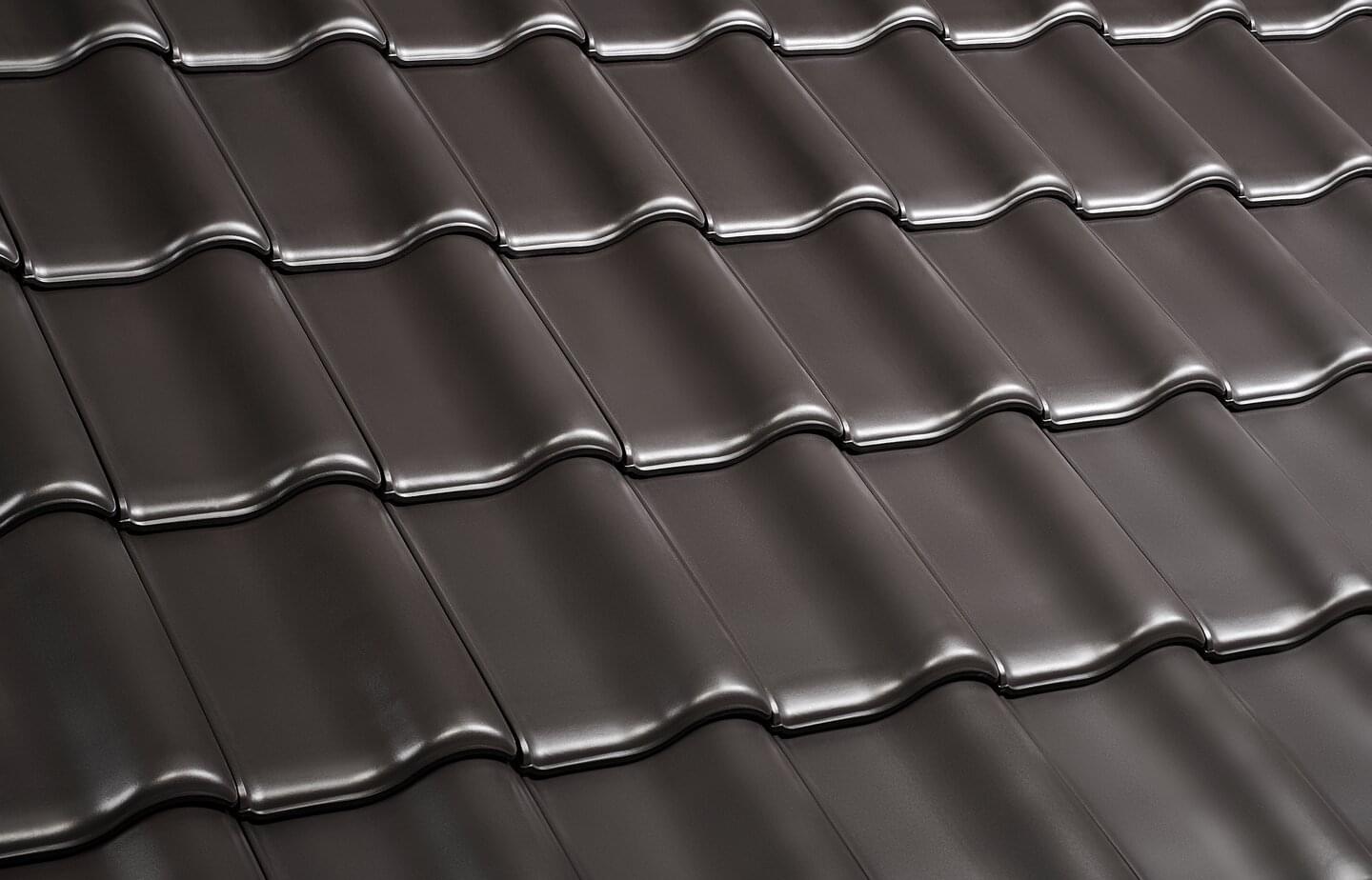

Dachflächen

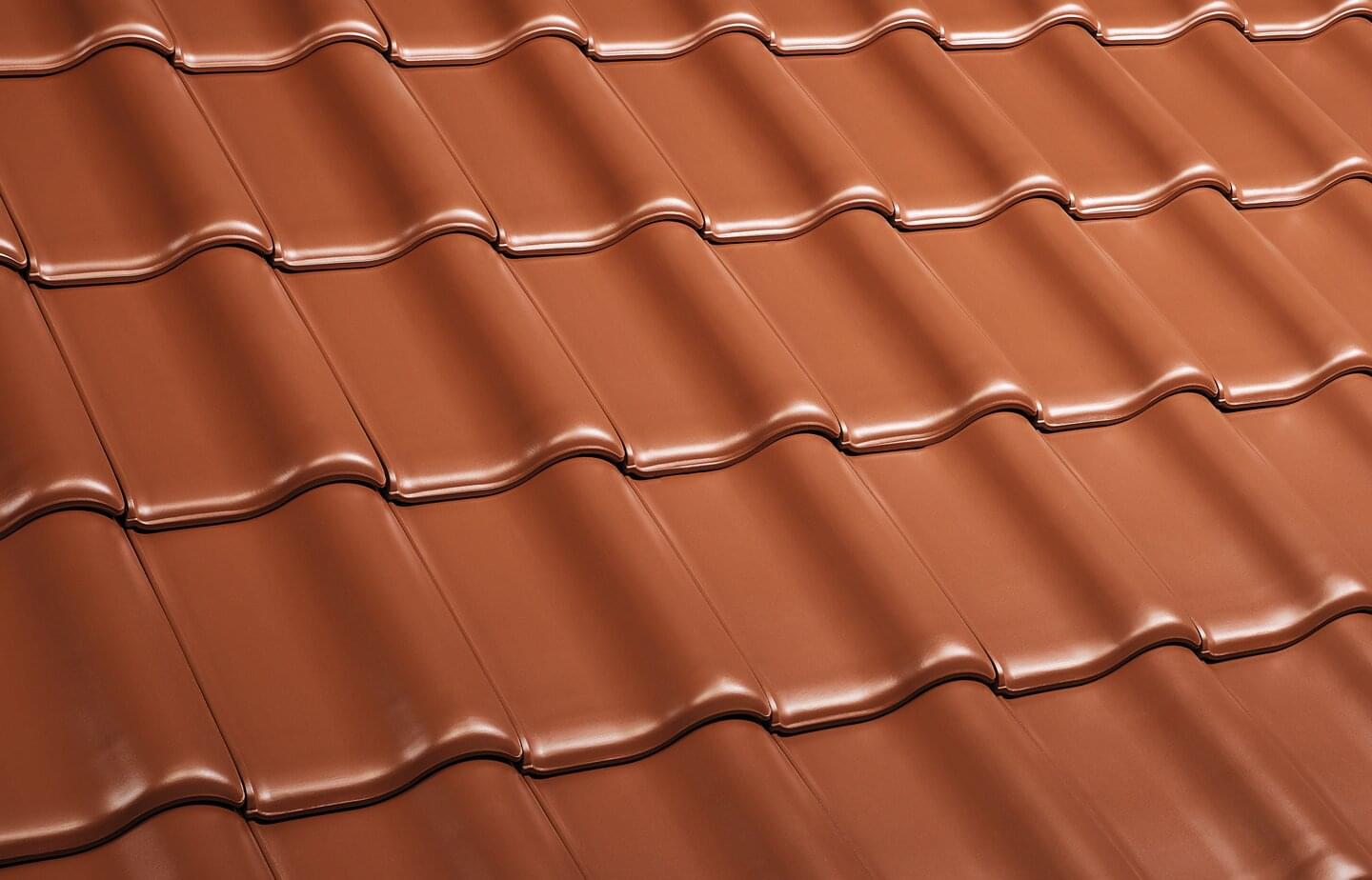

Kupferbraun

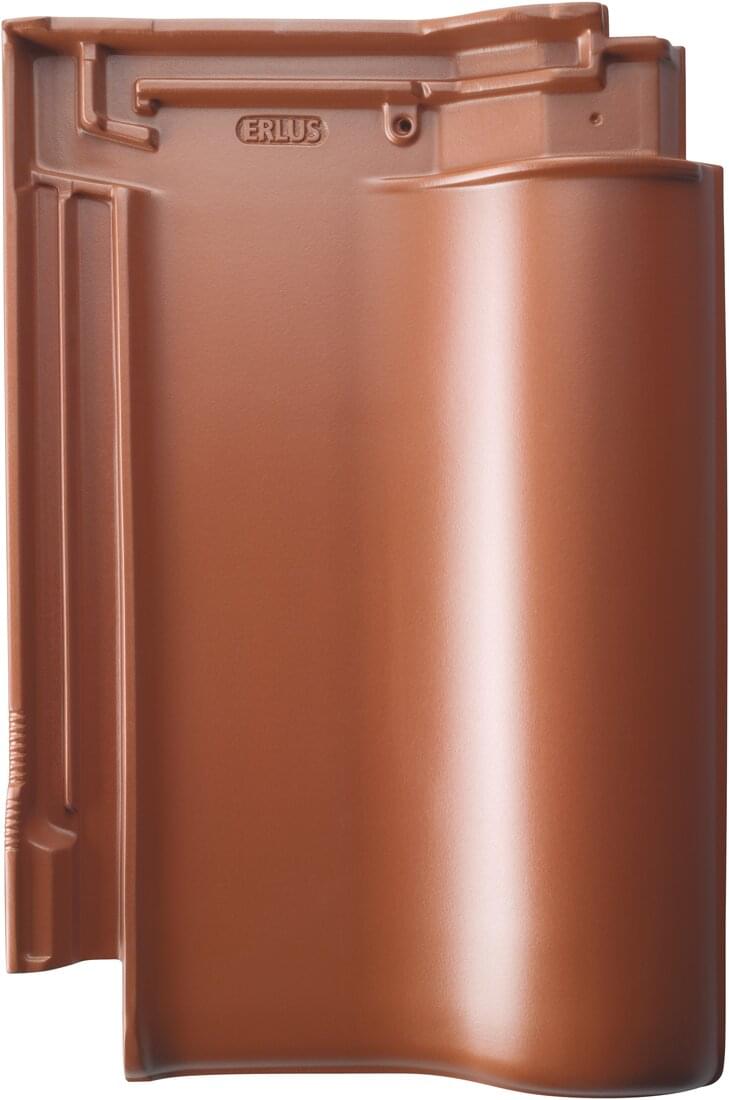

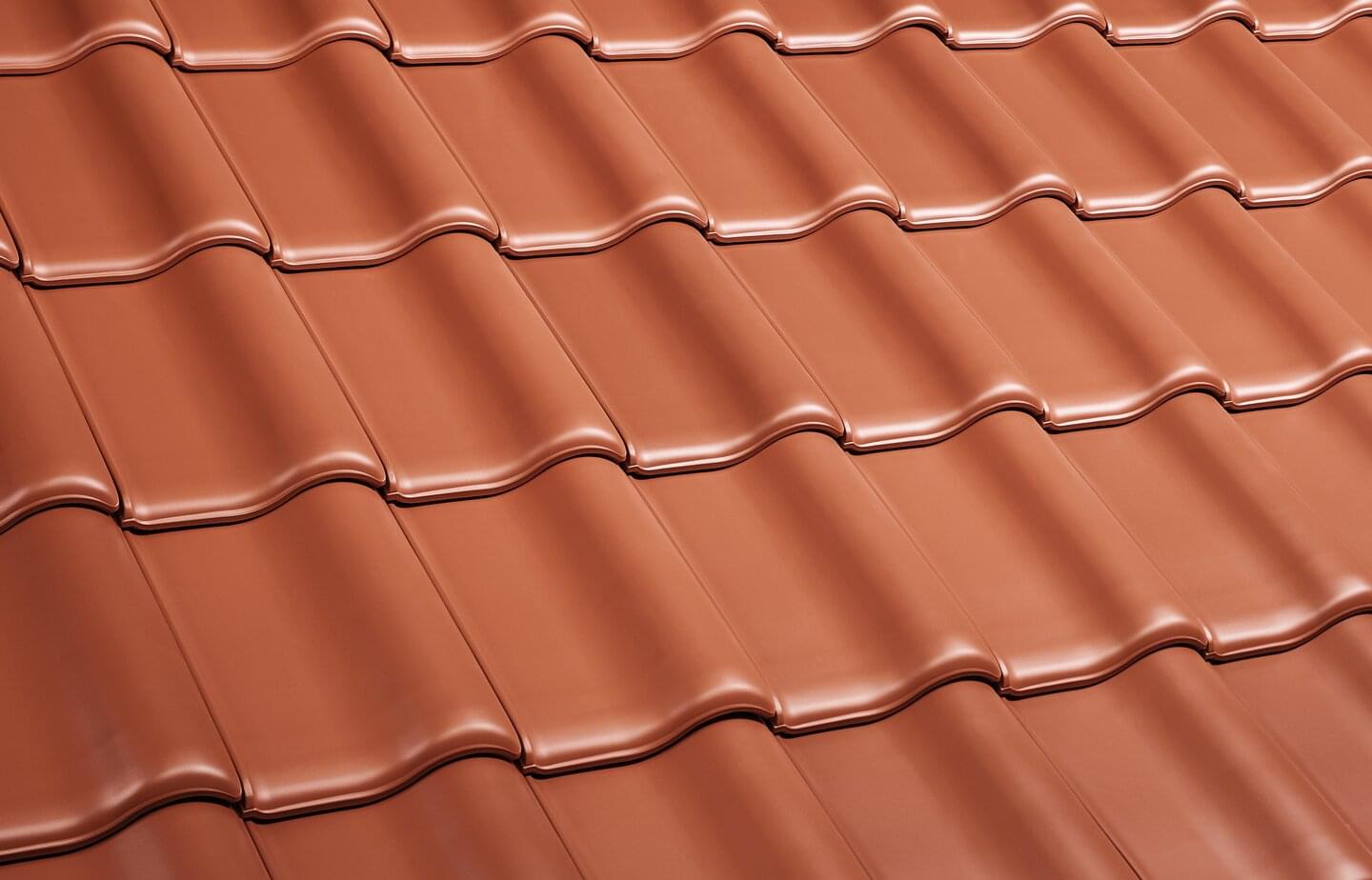

Rot

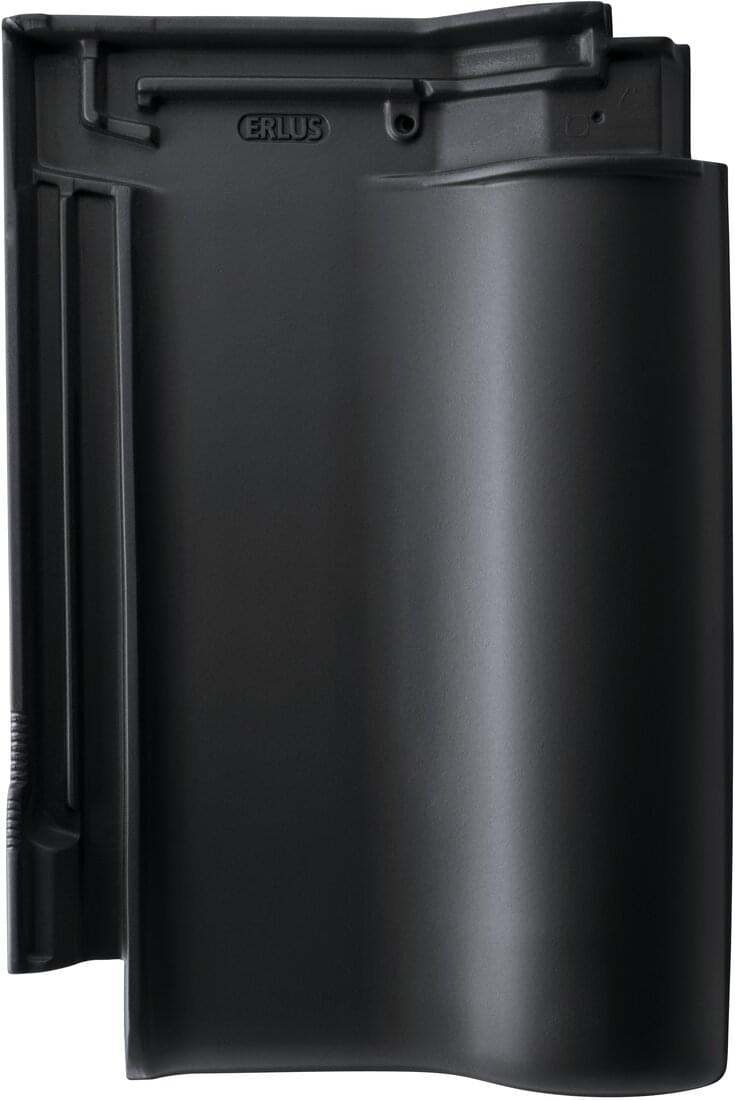

Schwarz Matt

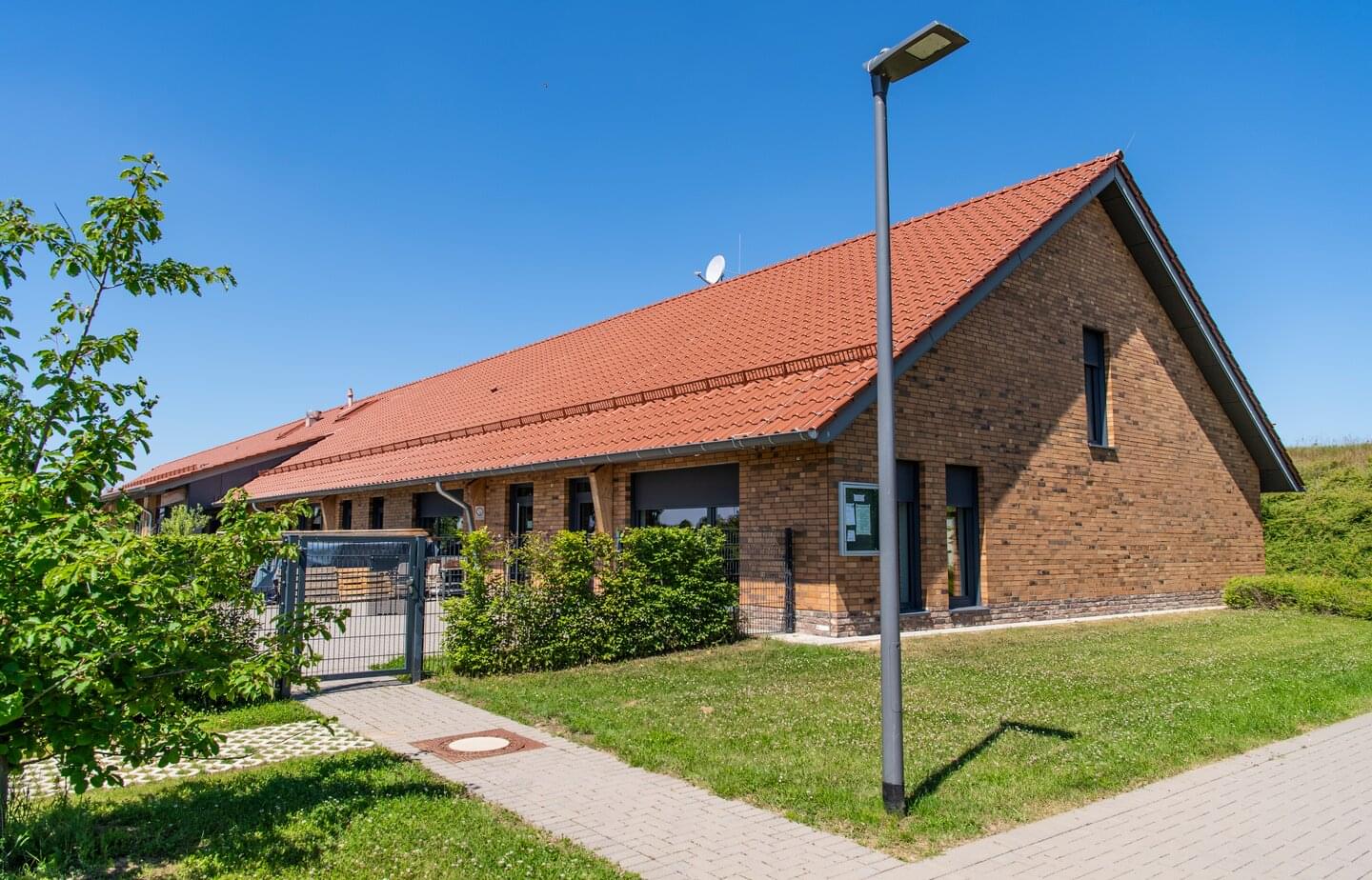

Anthrazit Referenzobjekte

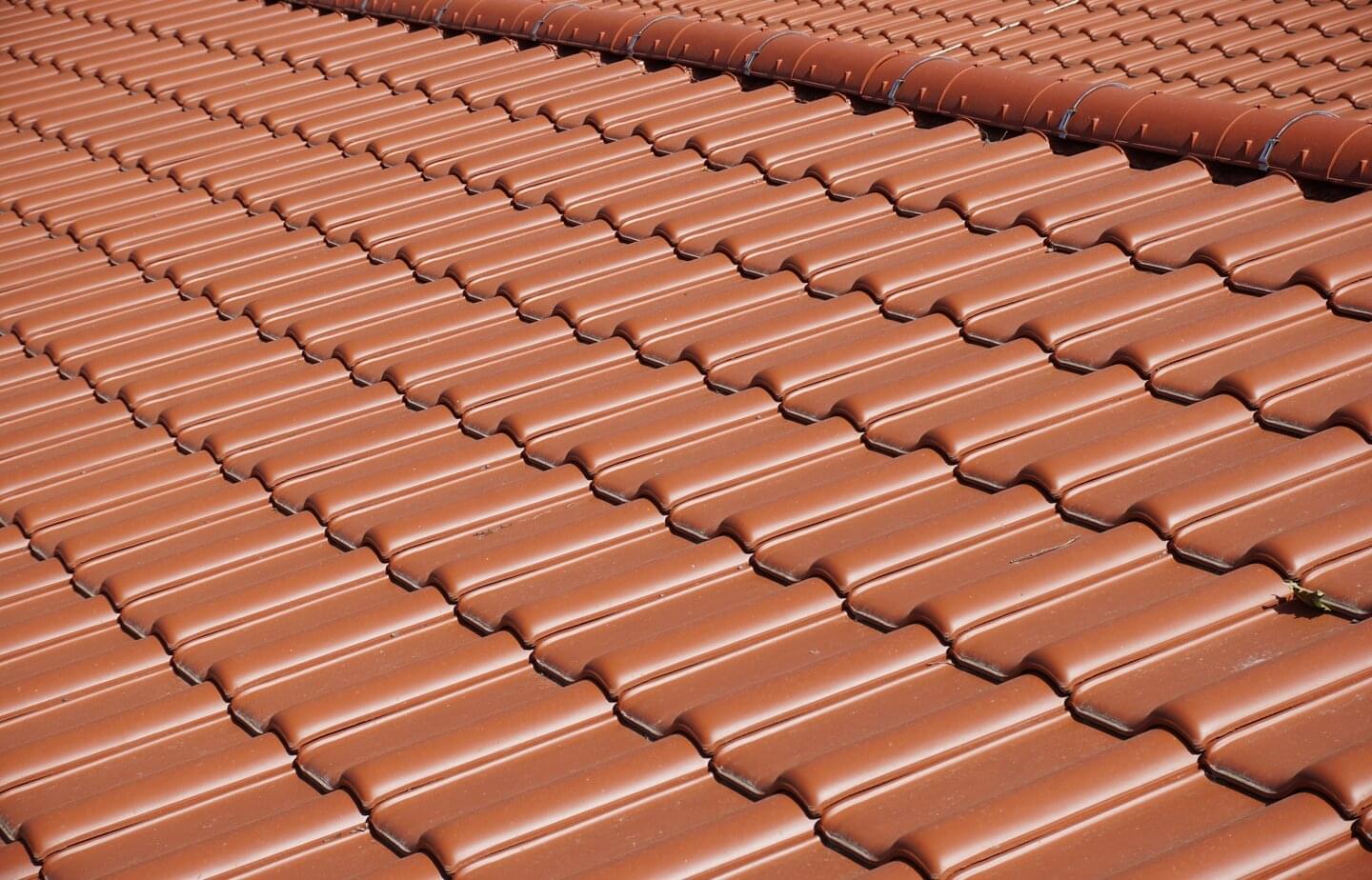

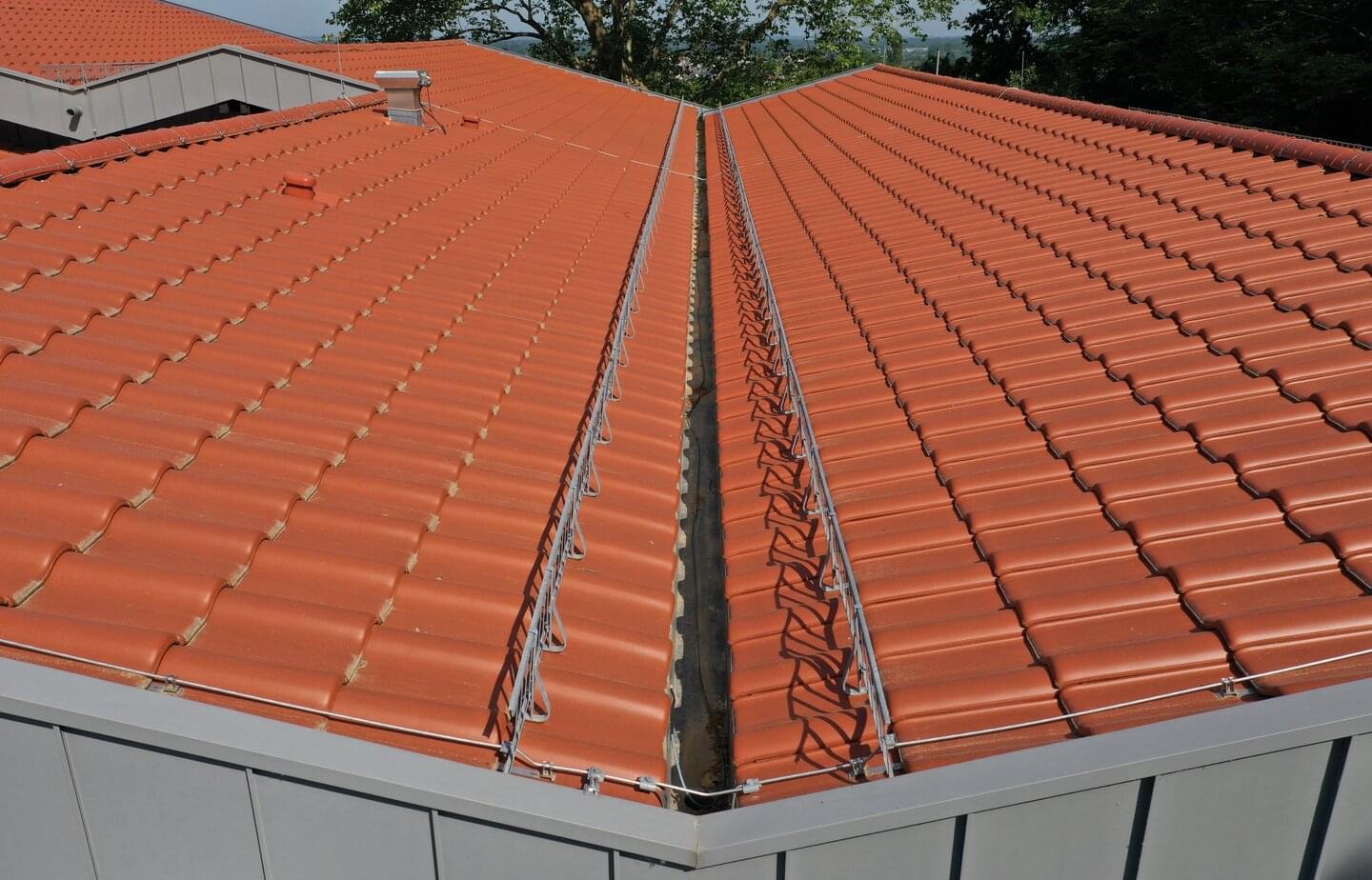

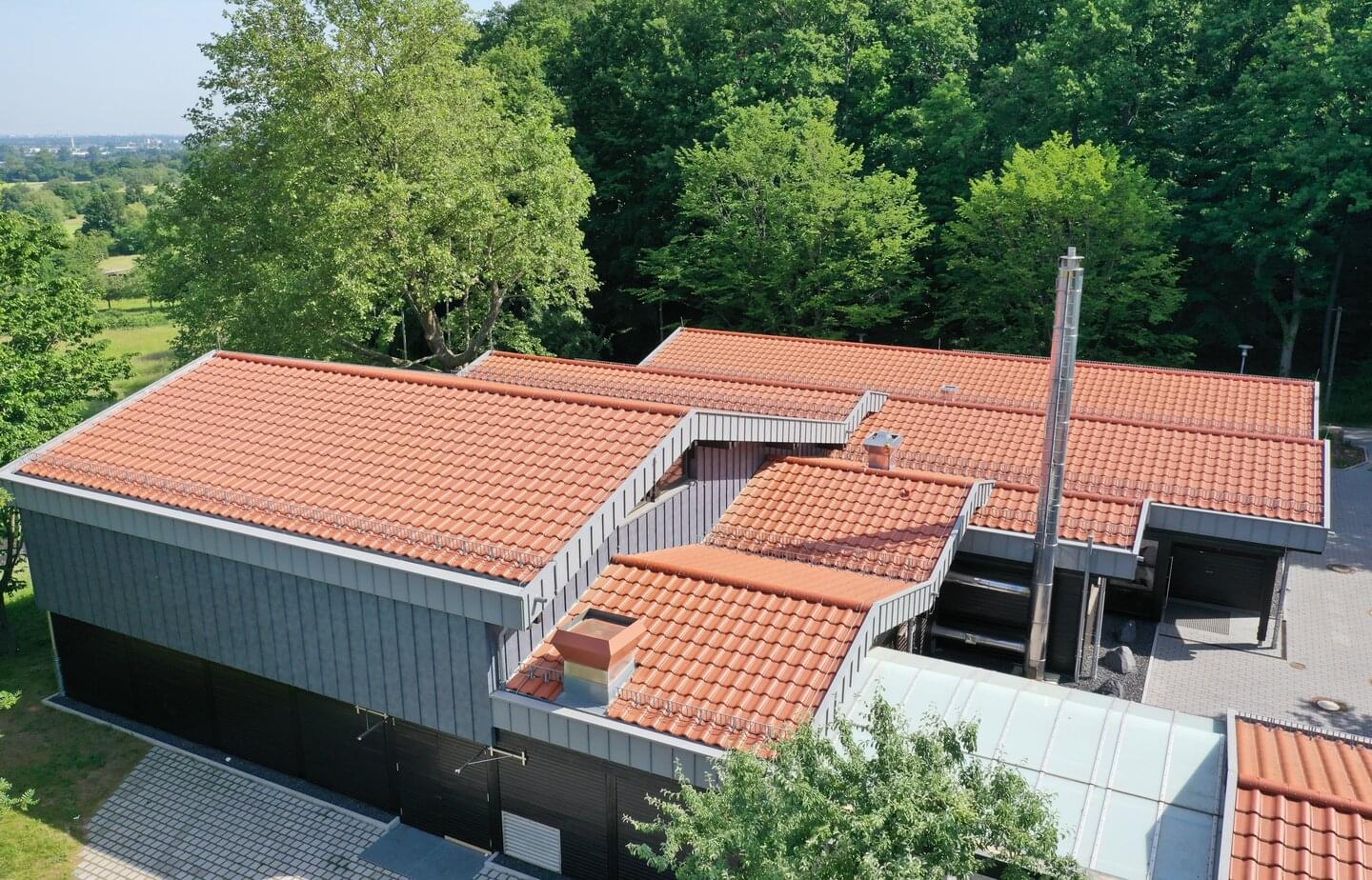

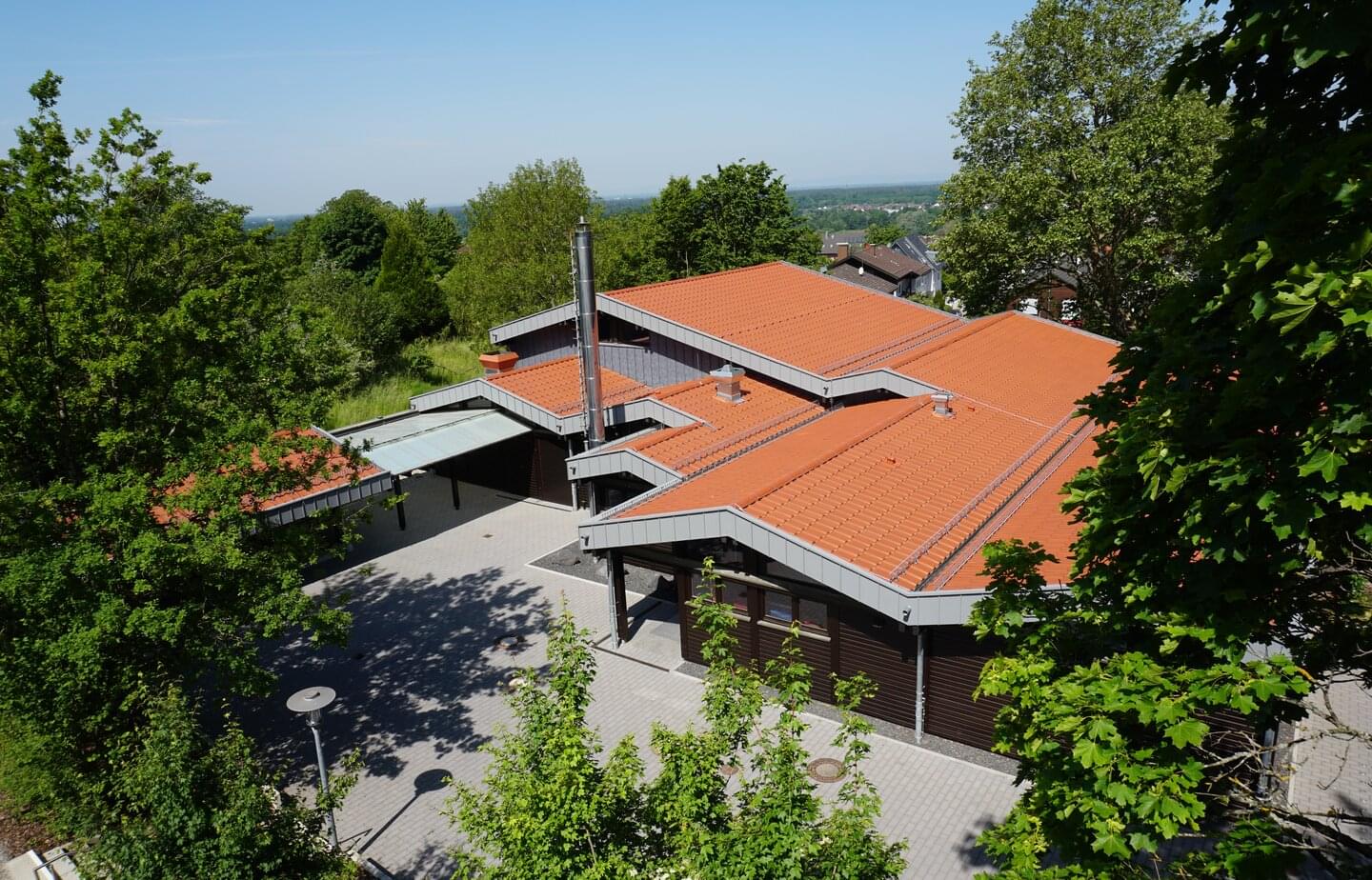

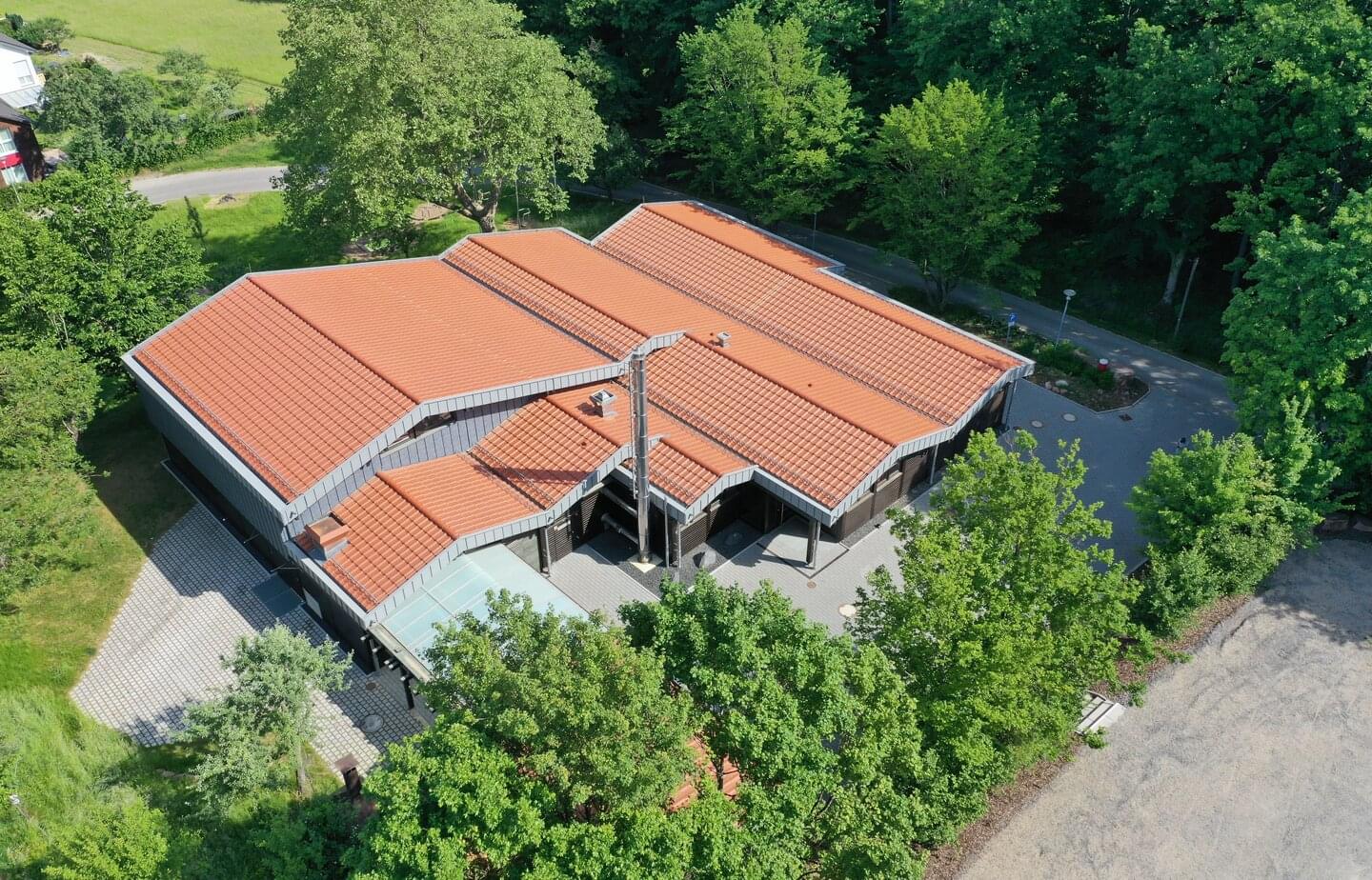

Ergoldsbacher E 58 PLUS® - Rot
Ergoldsbacher E 58 PLUS® - Rot

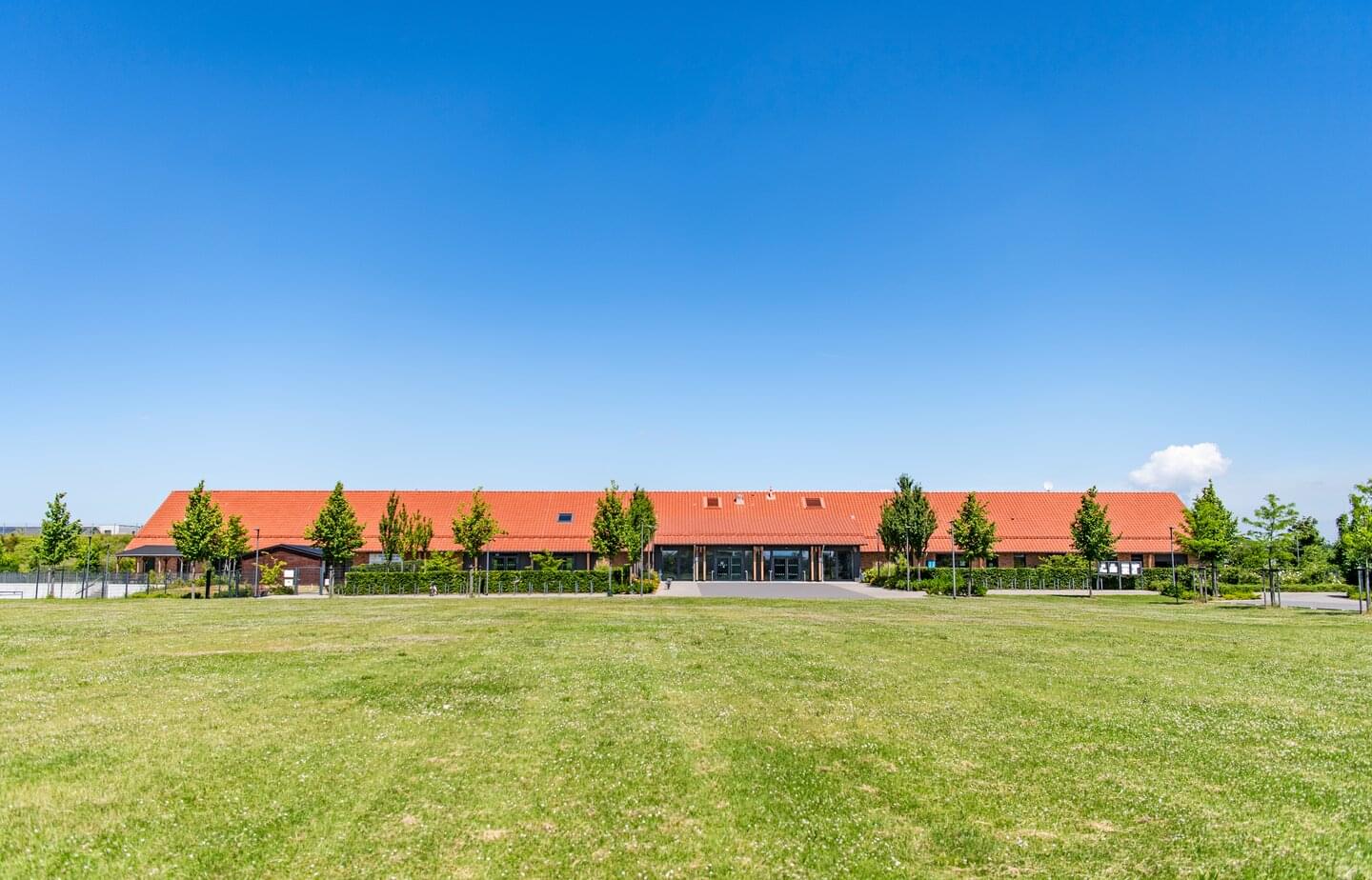

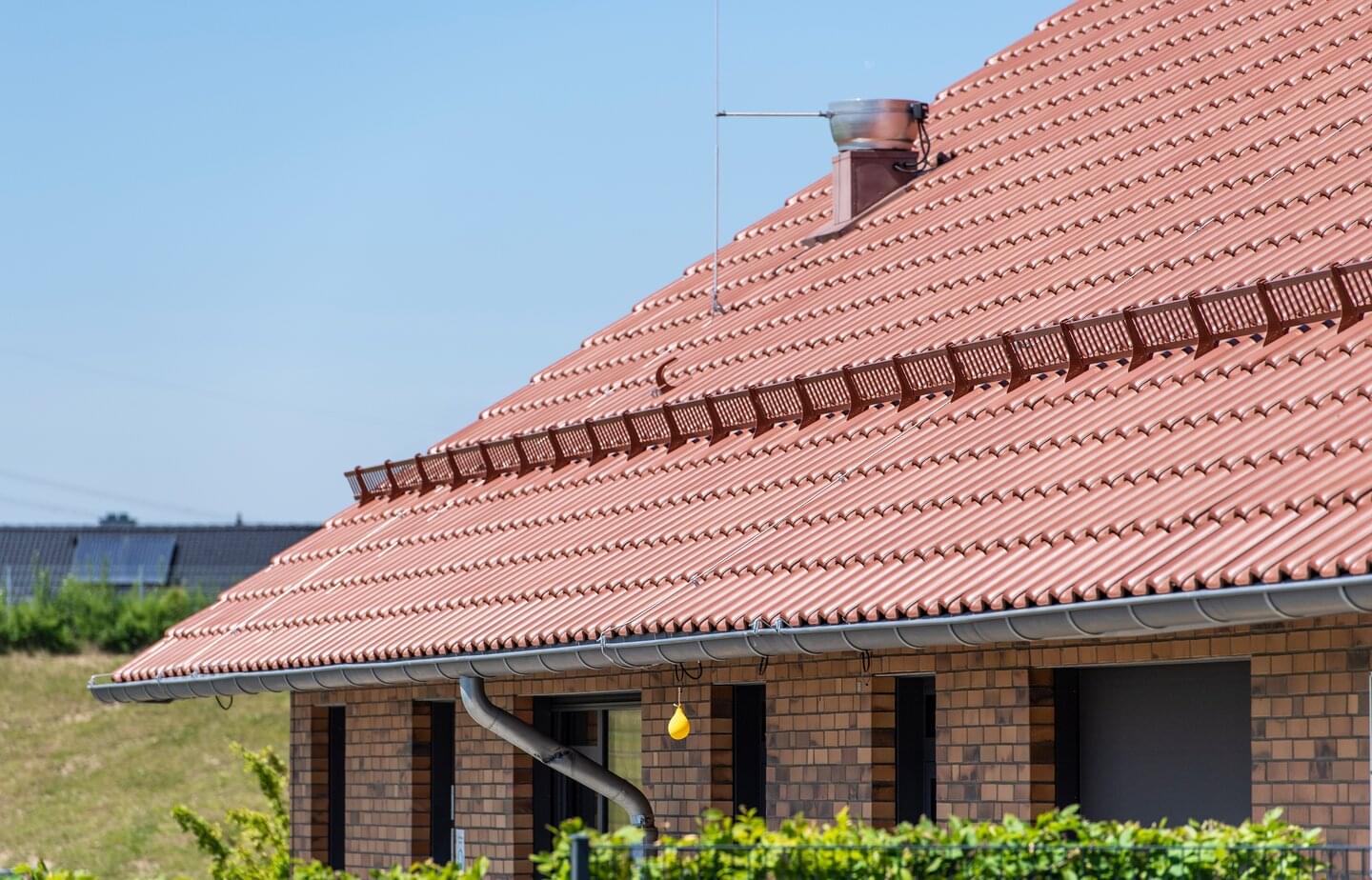

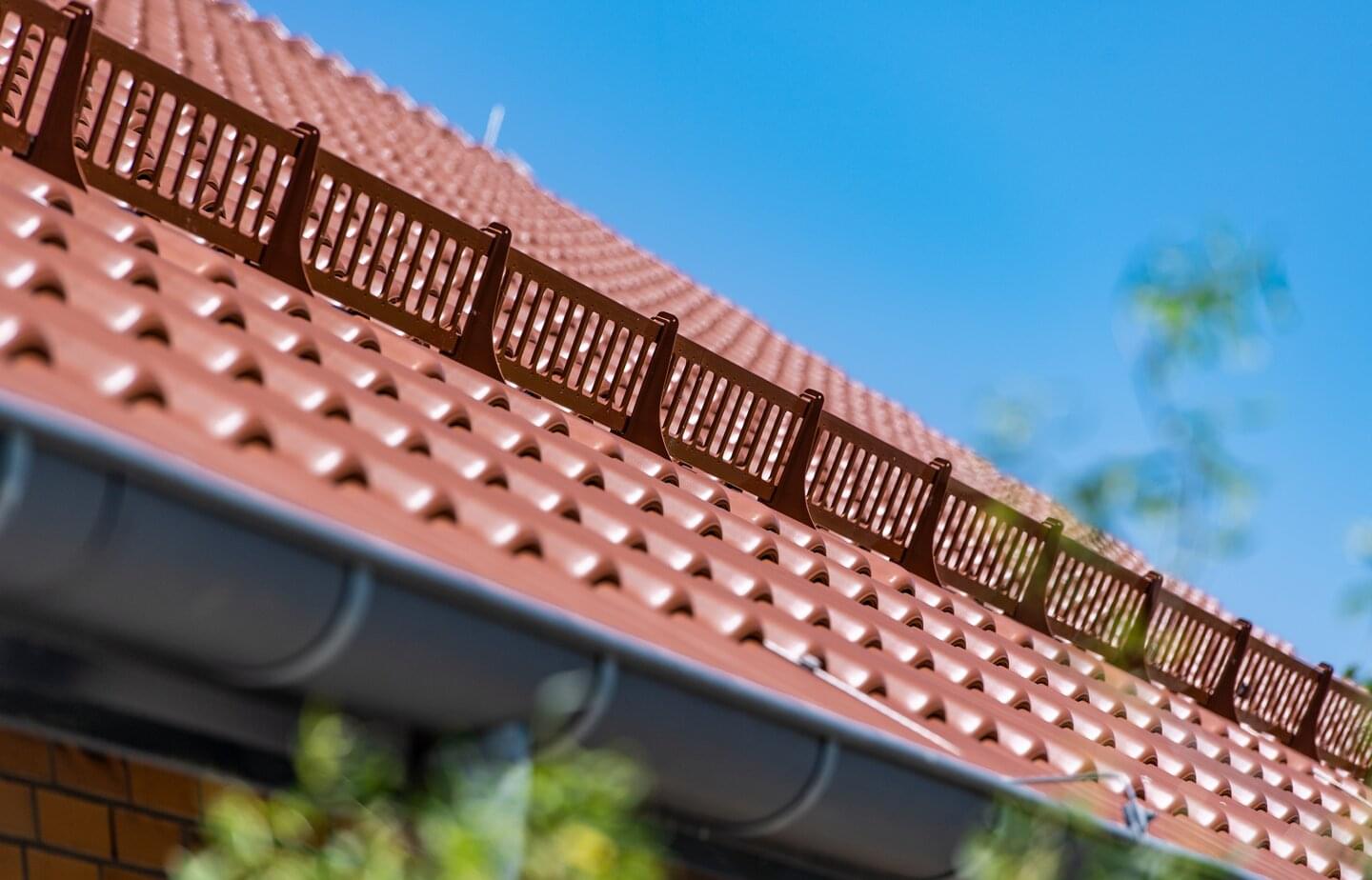

Ergoldsbacher E 58 PLUS® - Kupferbraun
Ergoldsbacher E 58 PLUS® - Kupferbraun
Ergoldsbacher E 58 PLUS® - Kupferbraun
Ergoldsbacher E 58 PLUS® - Kupferbraun
Ergoldsbacher E 58 PLUS® - Rot
Ergoldsbacher E 58 PLUS® - Rot
Ergoldsbacher E 58 PLUS® - Rot Der E 58 im PLUS-Format für großflächige Sanierungen
Der formschöne Großflächenziegel setzt Maßstäbe: Als erster Flachdachziegel in Europa erreicht der Ergoldsbacher E 58 PLUS® die Hagelwiderstandsklasse 5. Der Robuste ist auch besonders regensicher, denn wegen seines Formats ergeben sich weniger Falze auf der Dachfläche. Zudem ist er wirtschaftlich, verlegefreundlich (Verschiebebereich bis zu 30mm) und deshalb besonders gut für großflächige Sanierungsobjekte geeignet.
Dieser Ziegel ist von der Nachkaufgarantie ausgenommen.
Dieser Ziegel ist von der Nachkaufgarantie ausgenommen.
Bedarf / m²: ab 7,4 Stück
Mindestdachneigung: 10 °
Regeldachneigung: 20 °
