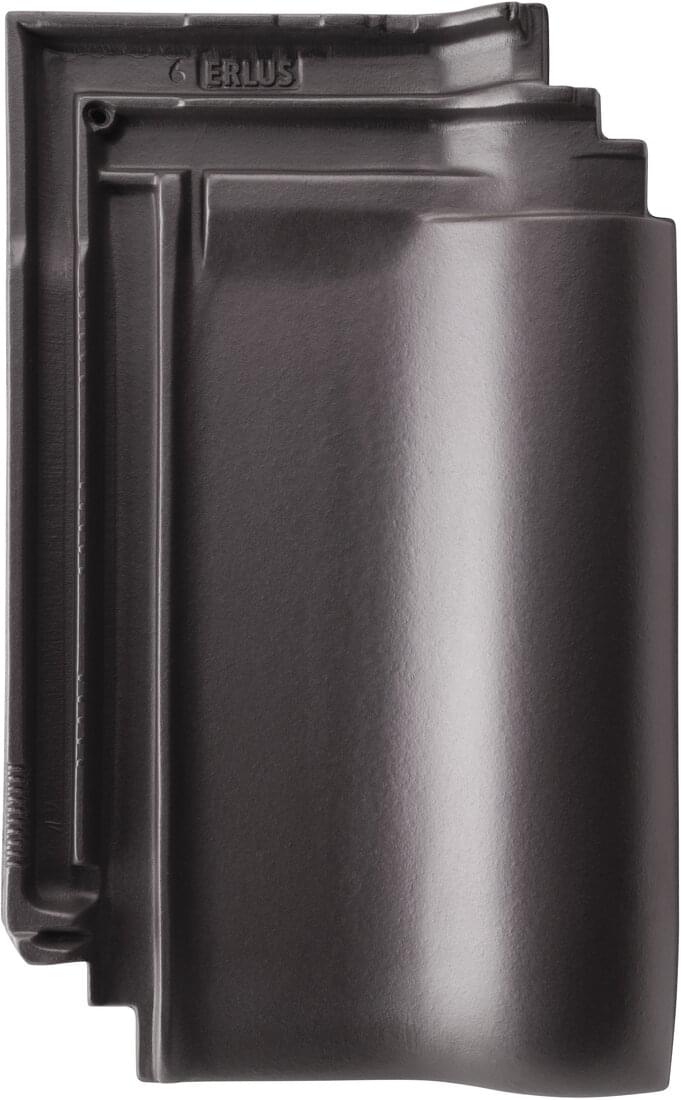

ERLUS E 58 MAX
Technische Daten
| Größe: | ca. 29,0 x 46,5 cm |
| Lattweite: | ca. 38,1 - 38,8 cm |
| Mittlere Deckbreite: | ca. 22,7 cm |
| Bedarf je m²: | ca. 11,5 Stück |
| Gewicht nach DIN 1055 einschl. Lattung: | ca. 0,55 kN/m² |
| Realgewicht ohne Lattung: | ca. 42,5 kg/m² |
| Paletteninhalt: | 240 Stück |
| Palettengewicht: | ca. 1.033 kg |
| Bündelgröße: | 5 Stück |
| Hagelwiderstandsklasse (HW): | 4 |
| Lattweitengruppe: | 38,5 cm |
| Lattweite Firstanschlussziegel | ca. 39,7 cm |
| Lattweite Firstanschluss-Schiebeziegel | ca. 15,0 - 37,5 cm |
| Lattweite Firstanschluss-Lüfter-Schiebeziegel | ca. 15,0 - 37,5 cm |

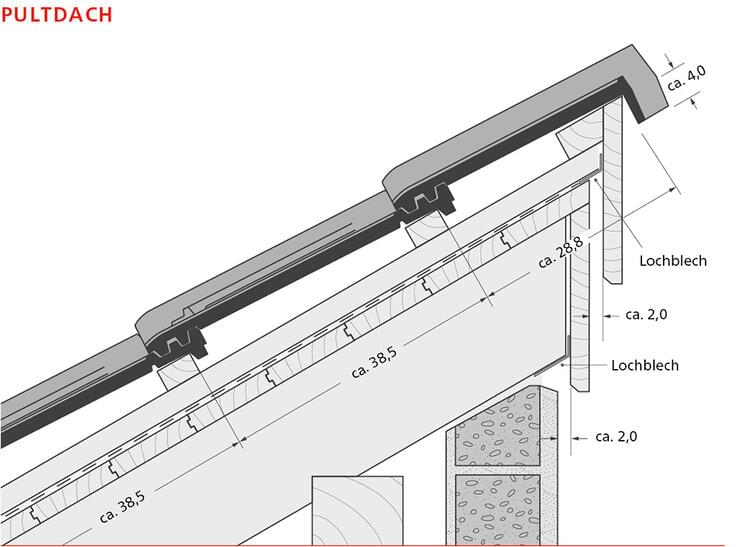

| Lattweite Pultdachziegel | ca. 28,8 cm |
| Schnürmaß Ortgangziegel links | ca. 17.5 cm |

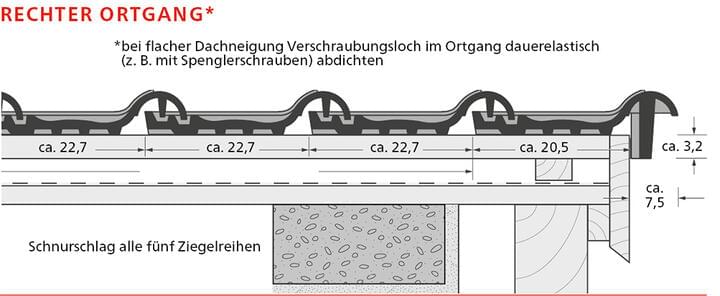

| Schnürmaß Ortgangziegel rechts | ca. 20.5 cm |
| Mittleres Traufenlattmaß | ca. 36 cm |

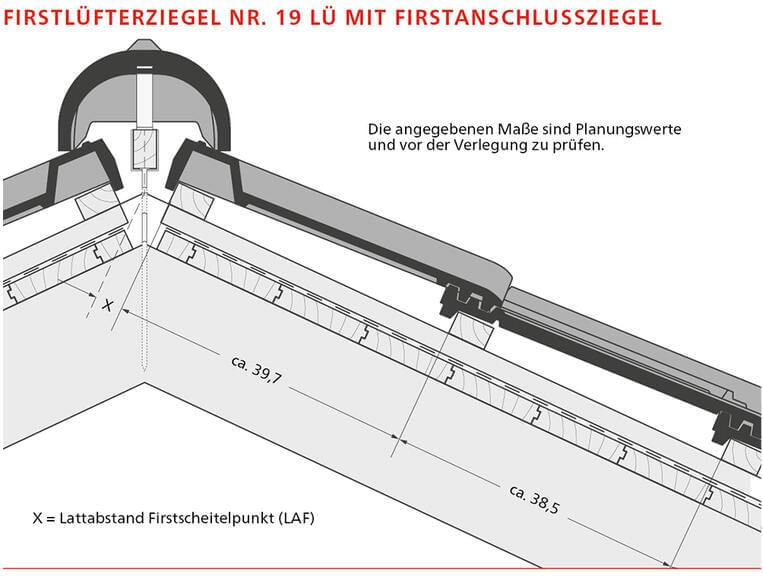

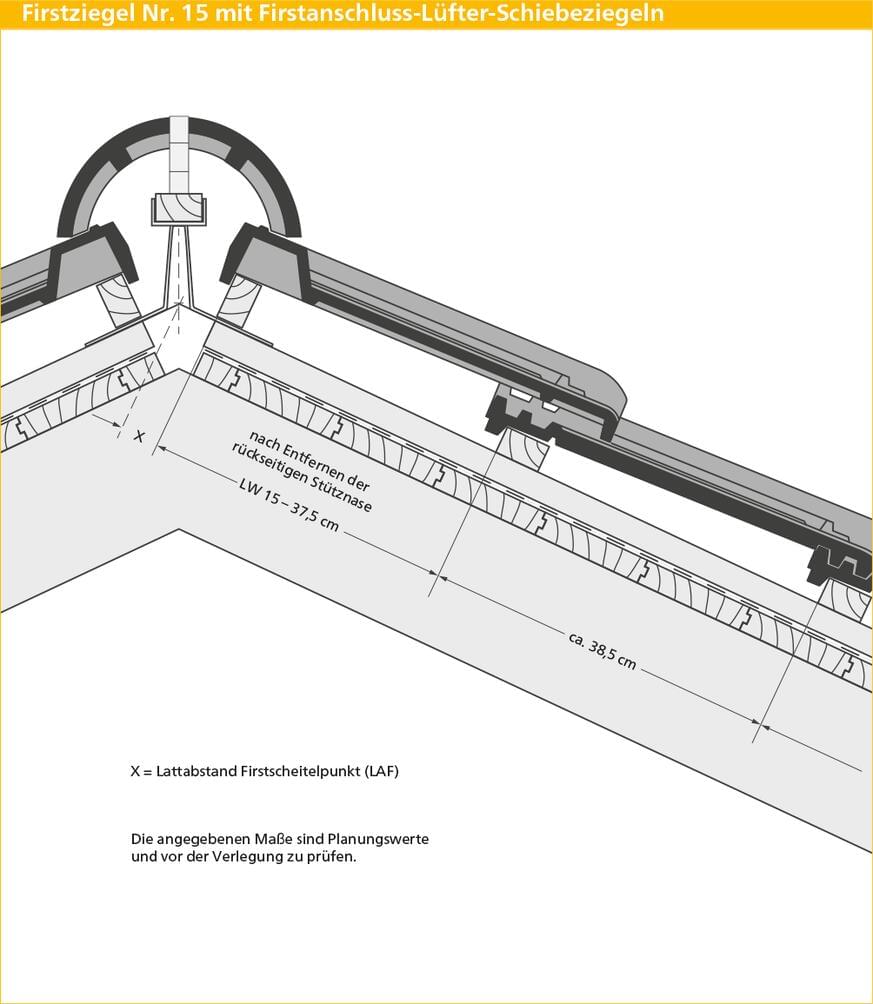

| X-Maß LAF in mm | Firstanschlussziegel1) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Dachneigung in ° | 10° | 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | 60° |
| Firstziegel Nr. 15 | 60 | 50 | 45 | 45 | 40 | 40 | 35 | 40 | 35 | - | - |
| Firstlüfterziegel Nr. 15 Lü | 70 | 65 | 60 | 55 | 50 | 45 | 45 | 40 | 40²⁾ | 40²⁾ | 40²⁾ |
| Firstziegel Nr. 18 | 40 | 35 | 35 | 30 | 30 | 30 | 25 | 25 | 25 | 25 | - |
| Firstlüfterziegel Nr. 19 Lü | 40 | 35 | 30 | 30 | 30 | 30 | 25 | 25 | - | - | - |
| Firstziegel Nr. 21 | 40 | 35 | 30 | 30 | 30 | 30 | 25 | 25 | 25 | 25 | - |
| X-Maß LAF in mm | Maßangaben für Ausführung mit Flächenziegeln2) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Dachneigung in ° | 10° | 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | 60° |
| Firstziegel Nr. 15 | 70 | 65 | 55 | 50 | 45 | 45 | 45 | 35 | 30 | - | - |
| Firstlüfterziegel Nr. 15 Lü | 65 | 65 | 60 | - | - | - | - | - | - | - | - |
| Firstziegel Nr. 18 | 50 | 45 | 45 | 40 | 35 | 30 | 25 | 25 | 30 | 25 | 20 |
| Firstlüfterziegel Nr. 19 Lü | - | - | - | - | - | - | - | - | - | - | - |
| Firstziegel Nr. 21 | 50 | 40 | 40 | 35 | 30 | 30 | 25 | - | - | - | - |
1) ohne Alu-First- und Gratlüfterband 2) mit Alu-First- und Gratlüfterband
Zuordnung von Zusatzmaßnahmen für den Ergoldsbacher E58 MAX®
Regeldachneigung 20°, Mindestdachneigung 10°, entsprechend dem Stand der Technik (in Anlehnung an das ZVDH-Merkblatt Unterdächer, Unterdeckungen und Unterspannungen und den Grundregeln des DDH)
Länderspezifsche Baunormen und/oder Regelwerke sind einzuhalten, wenn vertraglich nichts Abweichendes vereinbart wird.
Erhöhte Anforderungen können sich ergeben durch
Nutzung: Dachgeschoss, insbesondere zu Wohnzwecken (= zwei erhöhte Anforderungen)
Konstruktion: besondere Dachformen (z. B. Schmetterlingsdächer), große Sparrenlängen (größer als 10 m), stark gegliederte Dachformen (z. B. durch Kehlen, Gauben etc.)
Klimatische Verhältnisse: exponierte Lage, extreme Standorte, schneereiche Gebiete, windreiche Gebiete
Technische Anlagen: Auf- oder Indachsysteme, Klimageräte, Antennenanlagen, Laufanlagen, Belichtungs-, Schneefangsysteme, etc.
Klassen
Klasse 1: wasserdichtes Unterdach (1.1.)
Klasse 2: regensicheres Unterdach (1.2.)
Klasse 3: naht- und perforationsgesicherte Unterdeckung (2.1.) naht- und perforationsgesicherte Unterspannung (3.1.)
Klasse 4: verschweißte/verklebte Unterdeckung (2.2.) überdeckte Unterdeckung aus Bitumenbahnen (2.3.) nahtgesicherte Unterspannung (3.2.)
Klasse 5: überlappte/verfalzte Unterdeckung (2.4.)
Klasse 6: Unterspannung (3.3.)
| Dachneigung | min. Anf. | erhö. Anf. |
|---|---|---|
| ≥ 20° | Kl. 5 | Kl. 4 |
| von < 20° bis ≥ 16° | Kl. 4 | Kl. 3 |
| von < 16° bis ≥ 12° | Kl. 3 | Kl. 2 |
| von < 12° bis ≥ 10° | Kl. 1 | Kl. 1 |
| Dachneigung | min. Anf. | erhö. Anf. |
|---|---|---|
| ≥ 20° | Kl. 5 | Kl. 4 |
| von < 20° bis ≥ 16° | Kl. 4 | Kl. 3 |
| von < 16° bis ≥ 12° | Kl. 3 | Kl. 2 |
| von < 12° bis ≥ 10° | Kl. 1 | Kl. 1 |
* Die in der Tabelle genannten Zusatzmaßnahmen sind Mindestmaßnahmen unter Berücksichtigung der Tabelle 1 des Merkblattes „Unterdächer, Unterdeckungen, Unterspannungen”. Unterdeckplatten sind gemäß der Klassifizierung im Merkblatt für „Unterdächer, Unterdeckungen und Unterspannungen” zuzuordnen. Erhöhte Anforderungen bilden Kategorien gemäß Kapitel 1.1.3. Weitere erhöhte Anforderungen können sich aus der Gewichtung innerhalb einer Kategorie gemäß 1.1.3. ergeben. Z. B. können klimatische Verhältnisse mehrere erhöhte Anforderungen ergeben. Nur zulässig, wenn ein Nachweis hinsichtlich der Funktionssicherheit der verwendeten Produkte einschließlich des Zubehörs (Dichtbänder oder Dichtungsmassen unter Konterlatten, Klebebänder, vorkonfektionierte Nahtsicherung) im Rahmen einer Schlagregenprüfung sowie eines 24-stündigen Beregnungstests bei einer Dachneigung von 15° herstellerseitig erfolgt ist. Andernfalls ist die nächsthöhere Klasse zu wählen. Herstellerseitige Einschränkungen sind zu berücksichtigen. Hinweise zur Perforationssicherung sind dem Produktdatenblatt zu entnehmen. Sie können in den Klassen 3 bis 6 verwendet werden.
* Die in der Tabelle genannten Zusatzmaßnahmen sind Mindestmaßnahmen unter Berücksichtigung der Tabelle 1 des Merkblattes „Unterdächer, Unterdeckungen, Unterspannungen”. Unterdeckplatten sind gemäß der Klassifizierung im Merkblatt für „Unterdächer, Unterdeckungen und Unterspannungen” zuzuordnen. Erhöhte Anforderungen bilden Kategorien gemäß Kapitel 1.1.3. Weitere erhöhte Anforderungen können sich aus der Gewichtung innerhalb einer Kategorie gemäß 1.1.3. ergeben. Z. B. können klimatische Verhältnisse mehrere erhöhte Anforderungen ergeben. Nur zulässig, wenn ein Nachweis hinsichtlich der Funktionssicherheit der verwendeten Produkte einschließlich des Zubehörs (Dichtbänder oder Dichtungsmassen unter Konterlatten, Klebebänder, vorkonfektionierte Nahtsicherung) im Rahmen einer Schlagregenprüfung sowie eines 24-stündigen Beregnungstests bei einer Dachneigung von 15° herstellerseitig erfolgt ist. Andernfalls ist die nächsthöhere Klasse zu wählen. Herstellerseitige Einschränkungen sind zu berücksichtigen. Hinweise zur Perforationssicherung sind dem Produktdatenblatt zu entnehmen. Sie können in den Klassen 3 bis 6 verwendet werden.

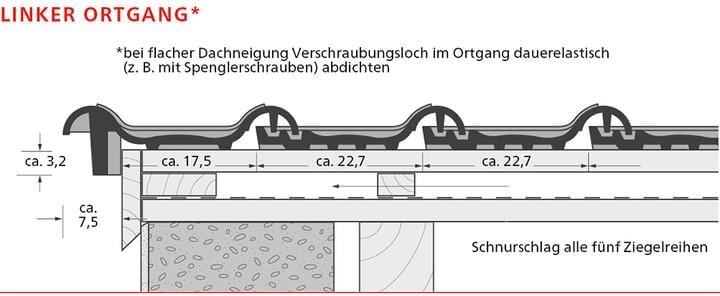

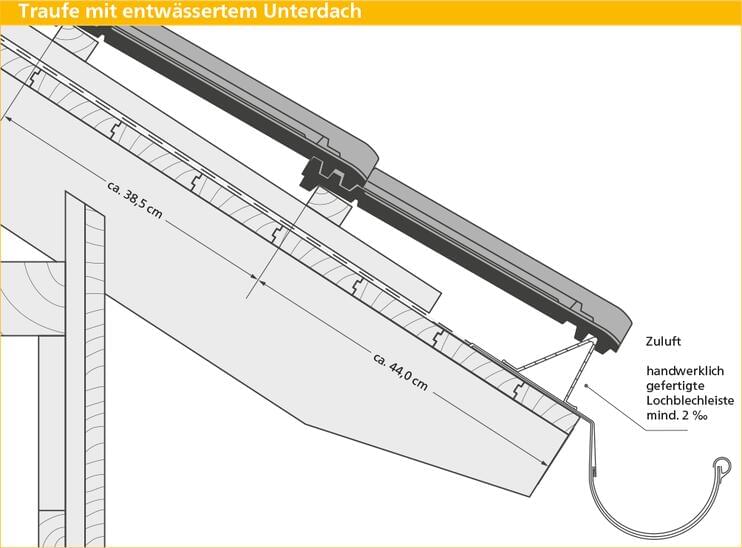

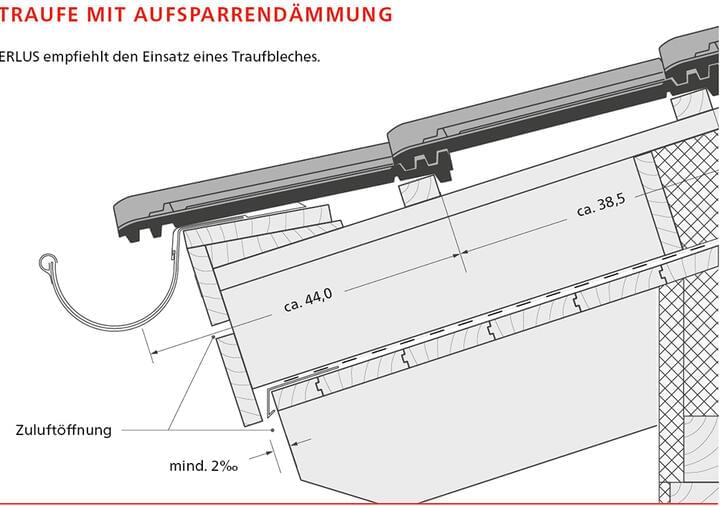

Technische Zeichnungen
Diese Argumente sprechen für den
ERLUS E 58 MAX
Klassische Flachdachpfanne
Wirtschaftlich weniger Latt- und Verlegekosten
Extrem verlegefreundlich 4-Ziegeleck, 5er Bündel
Große Farbauswahl
Komplettes Zubehör inklusive ALU-SYSTEM Zubehör aus einer Hand
Optimierte Dachneigung: 20°
Besonders robust und bruchsicher
Lattweitengruppe 38,5 cm Modell aus der XXL-Familie

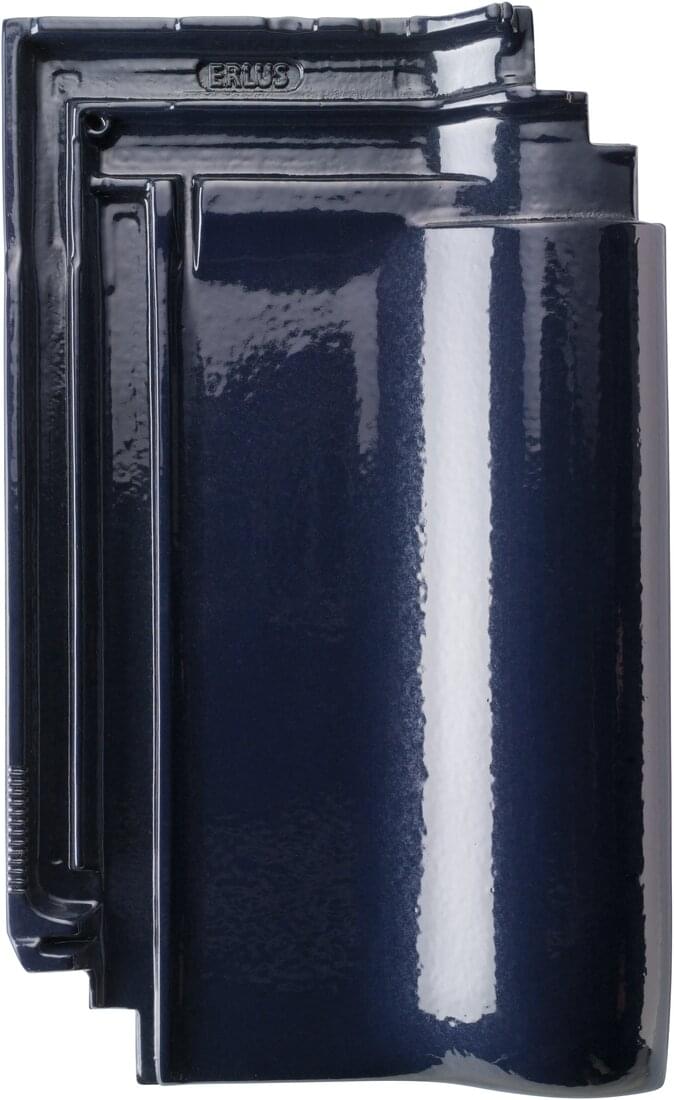

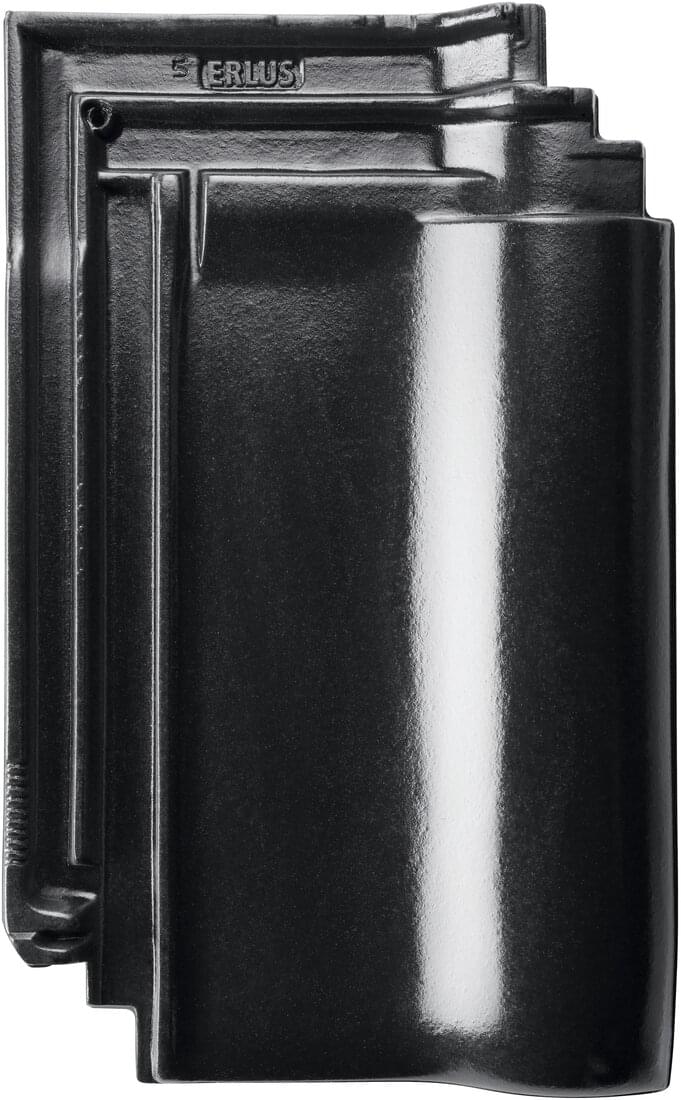

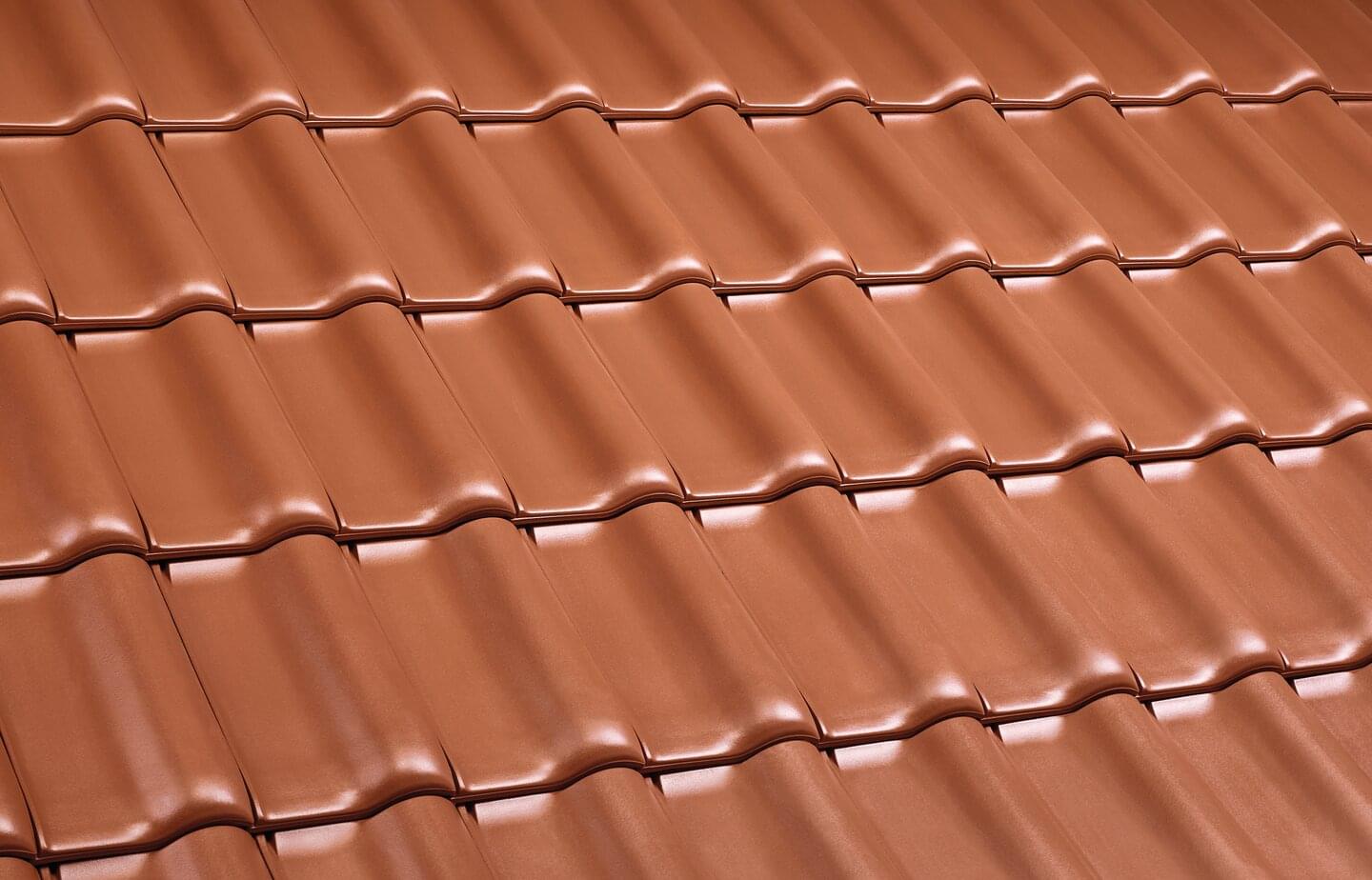

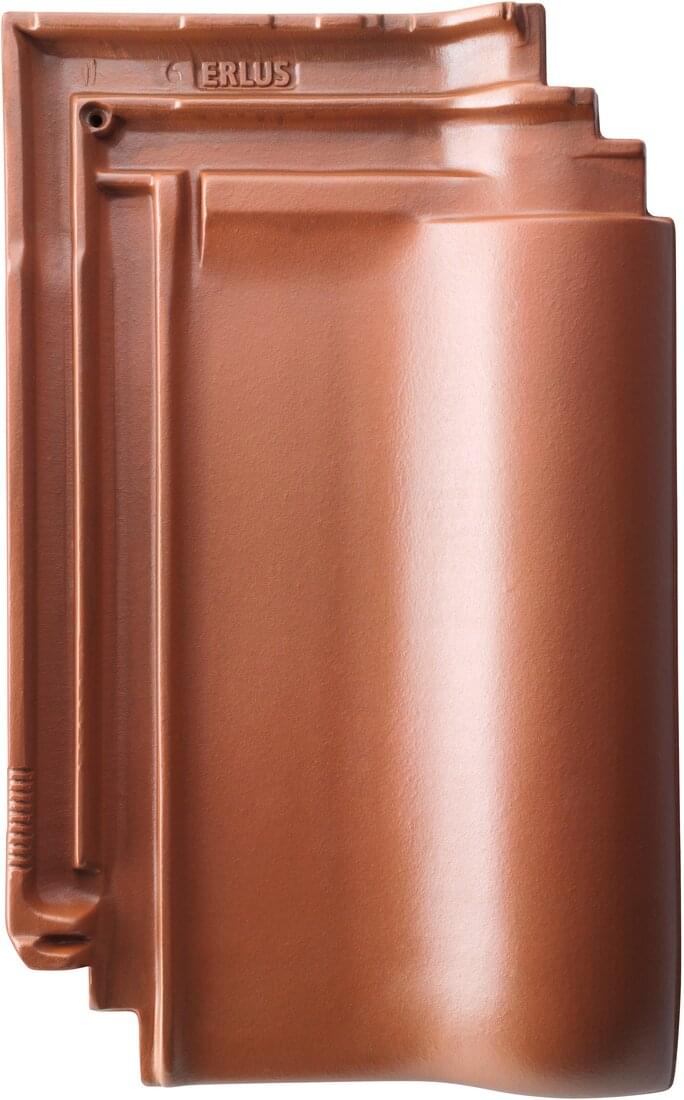

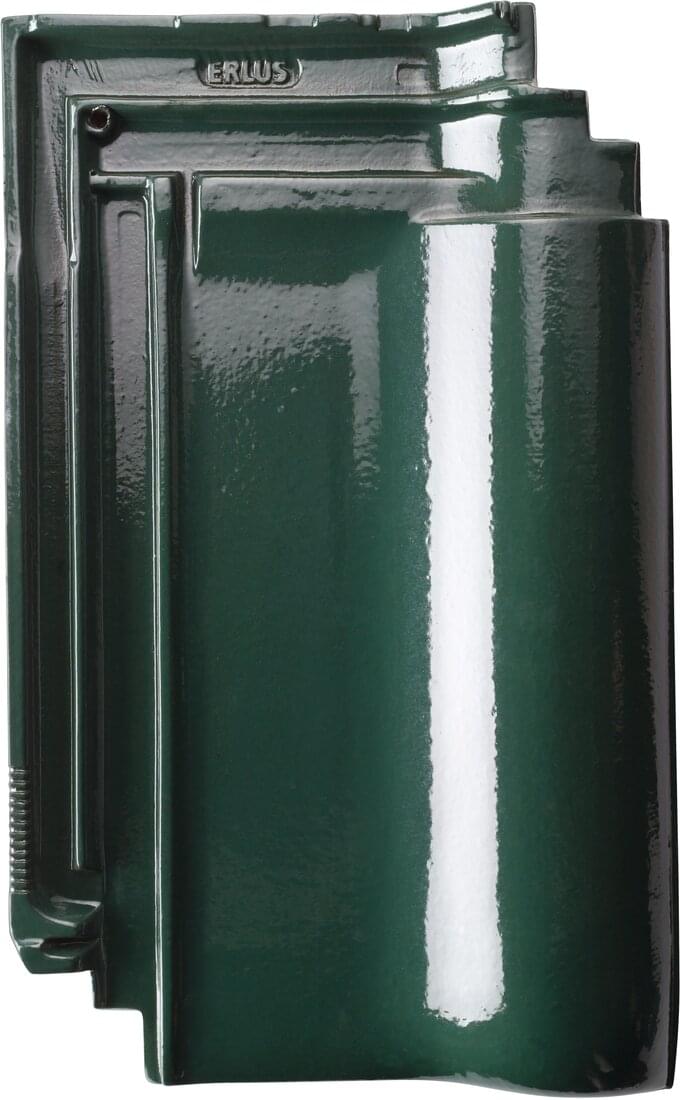

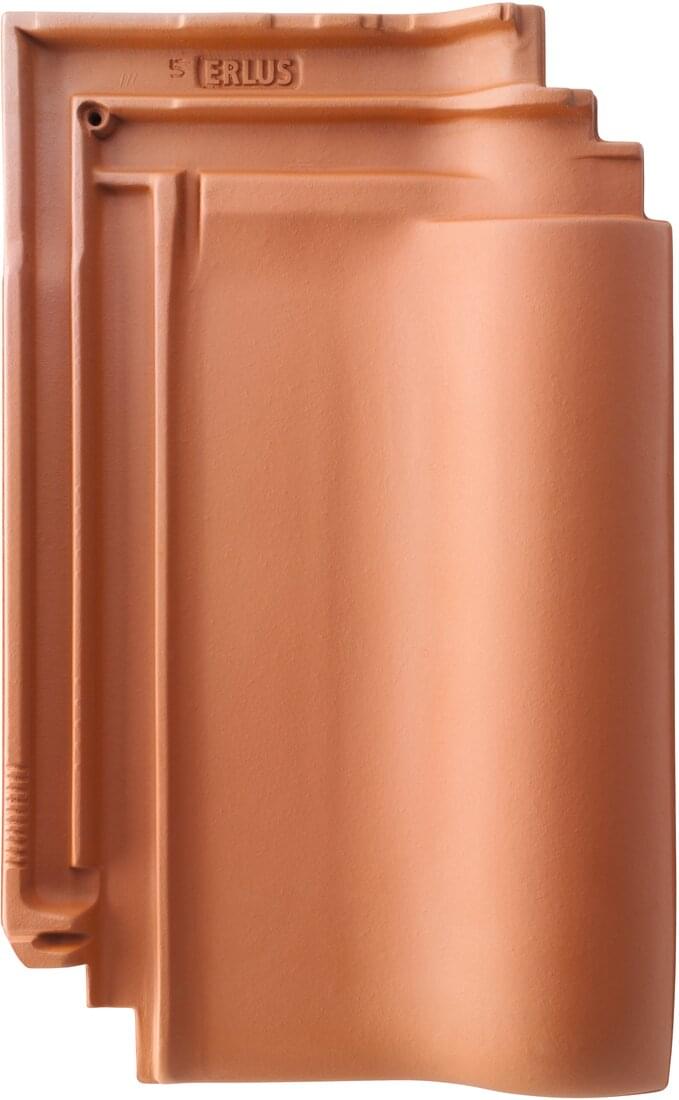

Flächenziegel
Flächenziegel
ERLUS Standardzubehör
Ortgangziegel links
Ortgangziegel rechts
Doppelwulstziegel
Firstanschlussziegel
Firstanschluss-Ortgangziegel links
Firstanschluss-Ortgangziegel rechts
Firstanschluss-Doppelwulstziegel
Firstanschluss-Schiebeziegel
Firstanschluss-Schiebe-Ortgangziegel links
Firstanschluss-Schiebe-Ortgangziegel rechts
Firstanschluss-Lüfter-Schiebeziegel
Pultdachziegel
Pultdach-Doppelwulstziegel
Pultdach-Ortgangziegel links
Pultdach-Ortgangziegel rechts
Lüftungsziegel
Schneestoppziegel
Firstziegel Nr. 15
Firstabschlussziegel Nr. 15
Firstausgleichsziegel Nr. 15
Firstlüfterziegel Nr. 15 Lü
Firstanfangsziegel Nr. 15 Lü
Firstendziegel Nr. 15 Lü
Firstziegel Nr. 18
Firstabschlussziegel Nr. 18
Firstausgleichsziegel Nr. 18
Firstlüfterziegel Nr. 19 Lü
Firstanfangsziegel Nr. 19 Lü
Firstendziegel Nr. 19 Lü
Firstziegel Nr. 21
Firstabschlussziegel Nr. 21
Firstausgleichsziegel Nr. 21
ERLUS Markenzubehör
ALU-SYSTEM Sanitärlüfter DN 125 komplett
ALU-SYSTEM Antennenhaube
ALU-SYSTEM Durchführungsziegel für Solaranlagen
ALU-SYSTEM Schneefanggitterhalter
ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang
ALU-SYSTEM Schneefangdoppelrohrhalter
ALU-SYSTEM Schneefangrundrohr, 2 m lang
ALU-SYSTEM Rohrverbinder für Schneefangrundrohr
ALU-SYSTEM Rundholzhalter

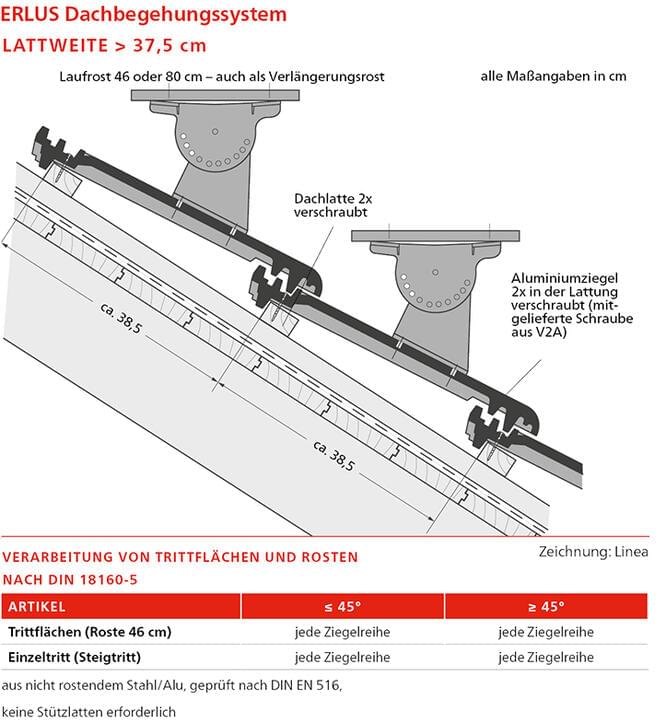

ALU-SYSTEM Steigtritt
ALU-SYSTEM Rost 50 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Verlängerungsrost 80 x 25 cm
ALU-SYSTEM Laufrosthalter unbeschichtet
ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A
ALU-SYSTEM Solarträger
KERAMIK Firstendscheibe mit ERLUS-Logo
KERAMIK Verlängerungsplatte universal für Firstabschlussziegel
KERAMIK Walmkappe für Firstziegel Nr. 15
KERAMIK Walmkappe für Firstziegel Nr. 18
KERAMIK Walmkappe für Firstziegel Nr. 19 Anfänger
KERAMIK Walmkappe für Firstziegel Nr. 19 Ender
KERAMIK Walmkappe für Firstziegel Nr. 21
KERAMIK Zeltdachspitze für Firstziegel Nr. 15
KERAMIK Gratanfänger für Firstziegel Nr. 15
KERAMIK Gratanfänger für Firstziegel Nr. 19
KERAMIK Gratanfänger für Firstziegel Nr. 21
Universal ERLUS Solarmodulstütze inkl. Lüftungsziegel als Set
Universal ERLUS Sturmklammer I M
Universal ERLUS Sturmklammer II M
Firstklammer Nr. 15 / 17
Firstklammer Nr. 15/17 Lü
Firstklammer Nr. 18/21
Firstklammer Nr. 19 Lü
Gratlüfterband aus Alu - 31 cm x 5 m
Traufenschutzband
Traufenlüfterkamm
Acrylglas
Firstendscheibe aus Alu, flach
Dachflächen

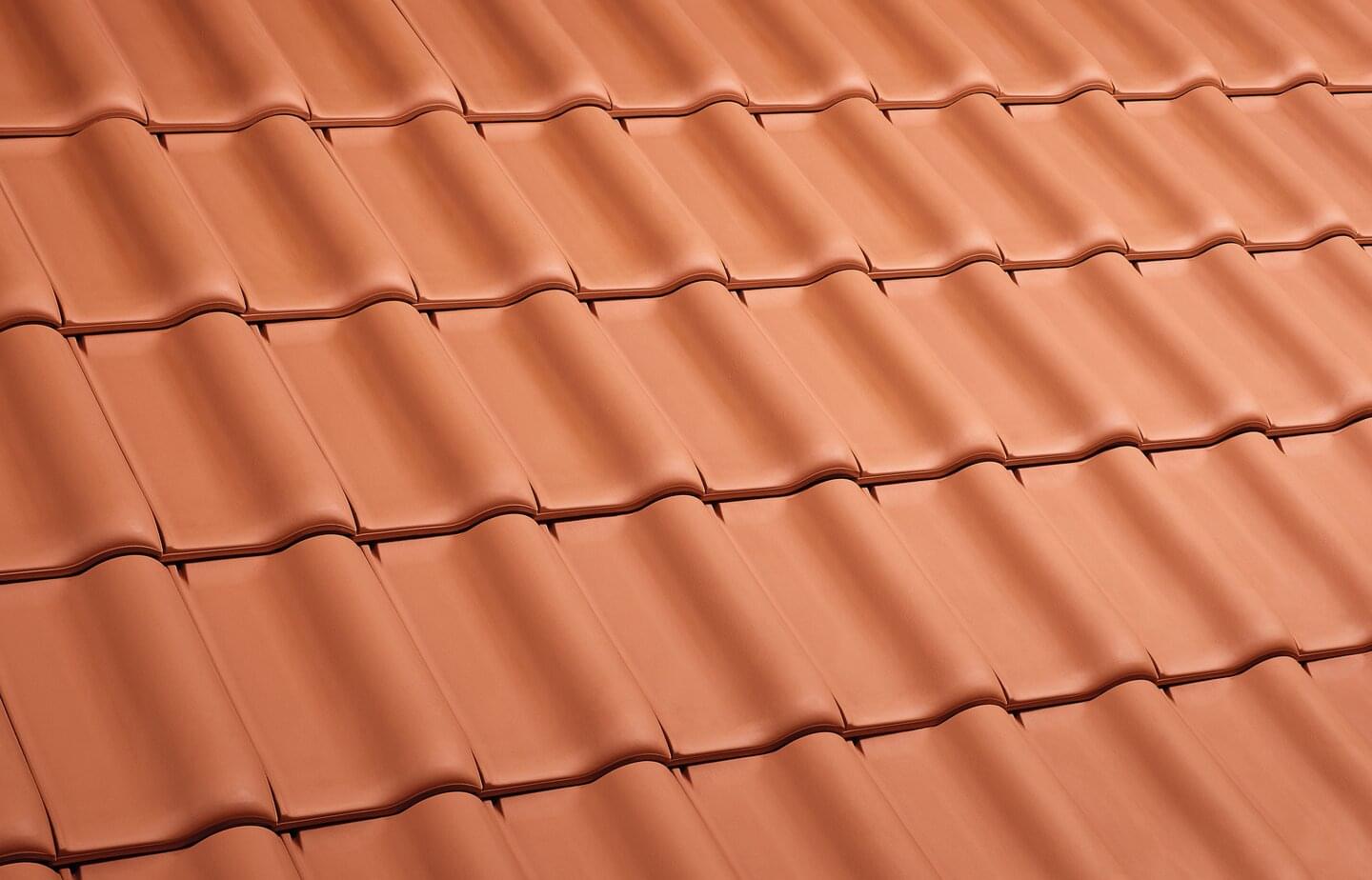

Naturrot
Kupferbraun

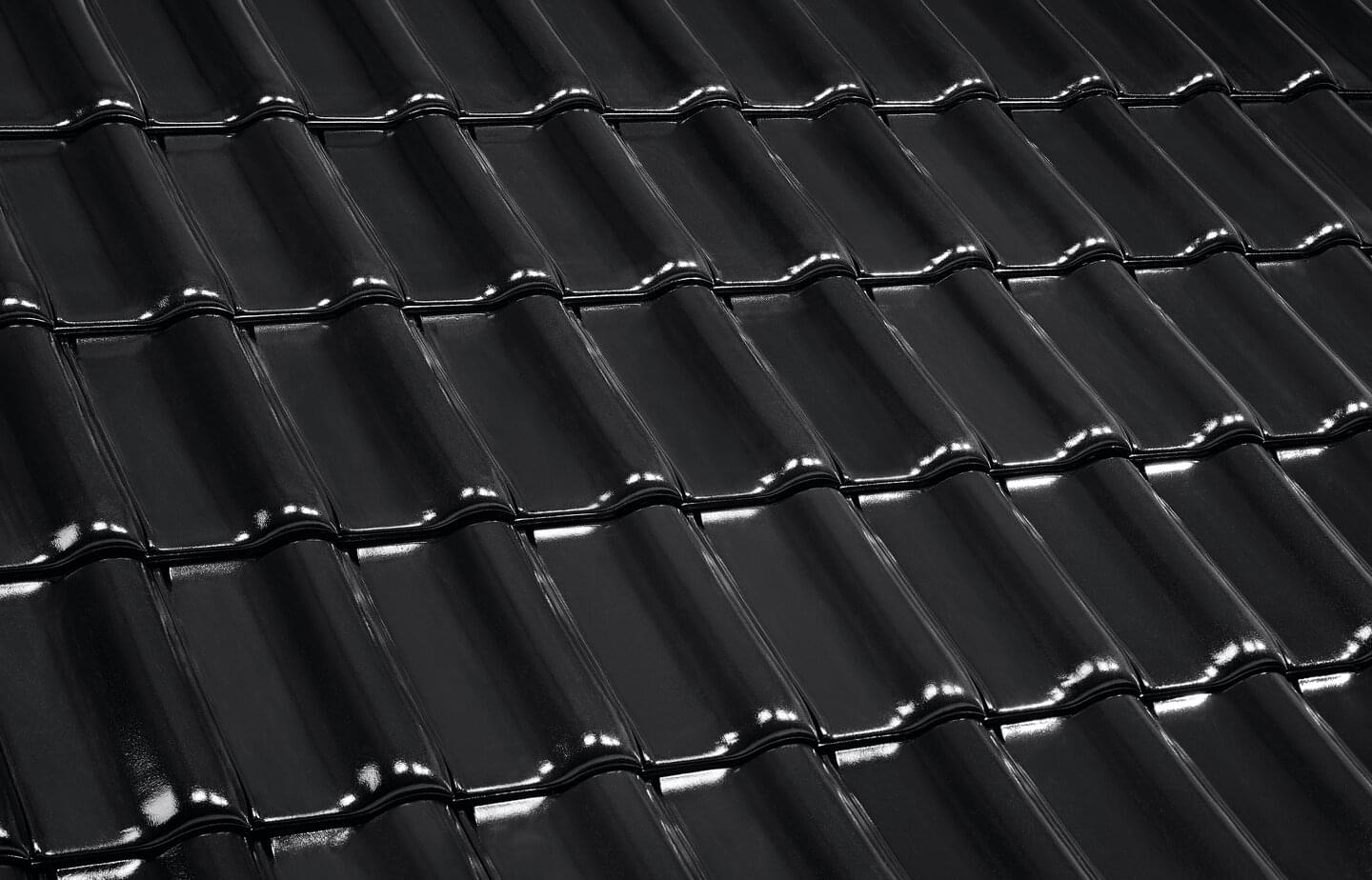

Diamantschwarz

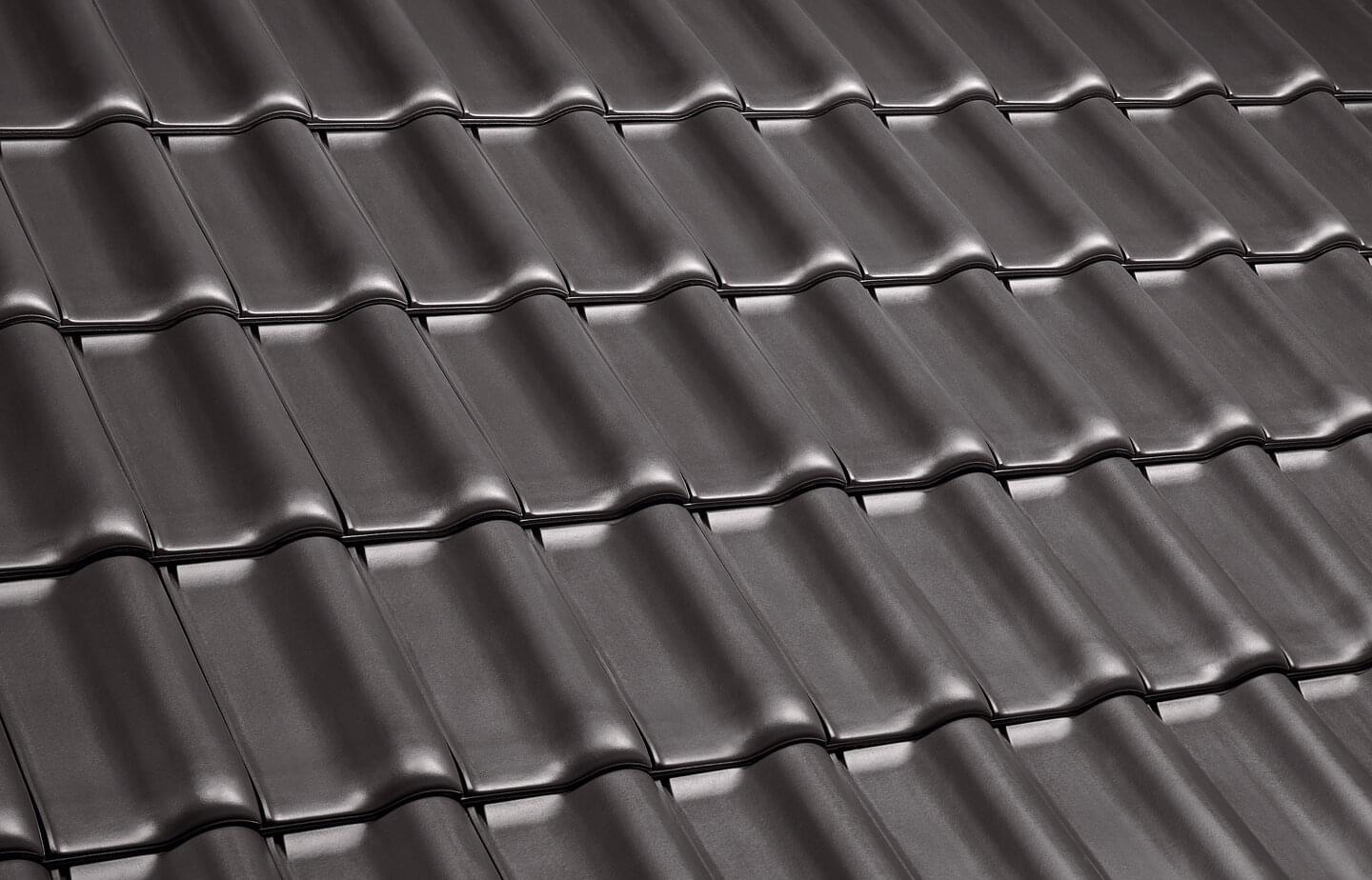

Anthrazit
Kobaltblau

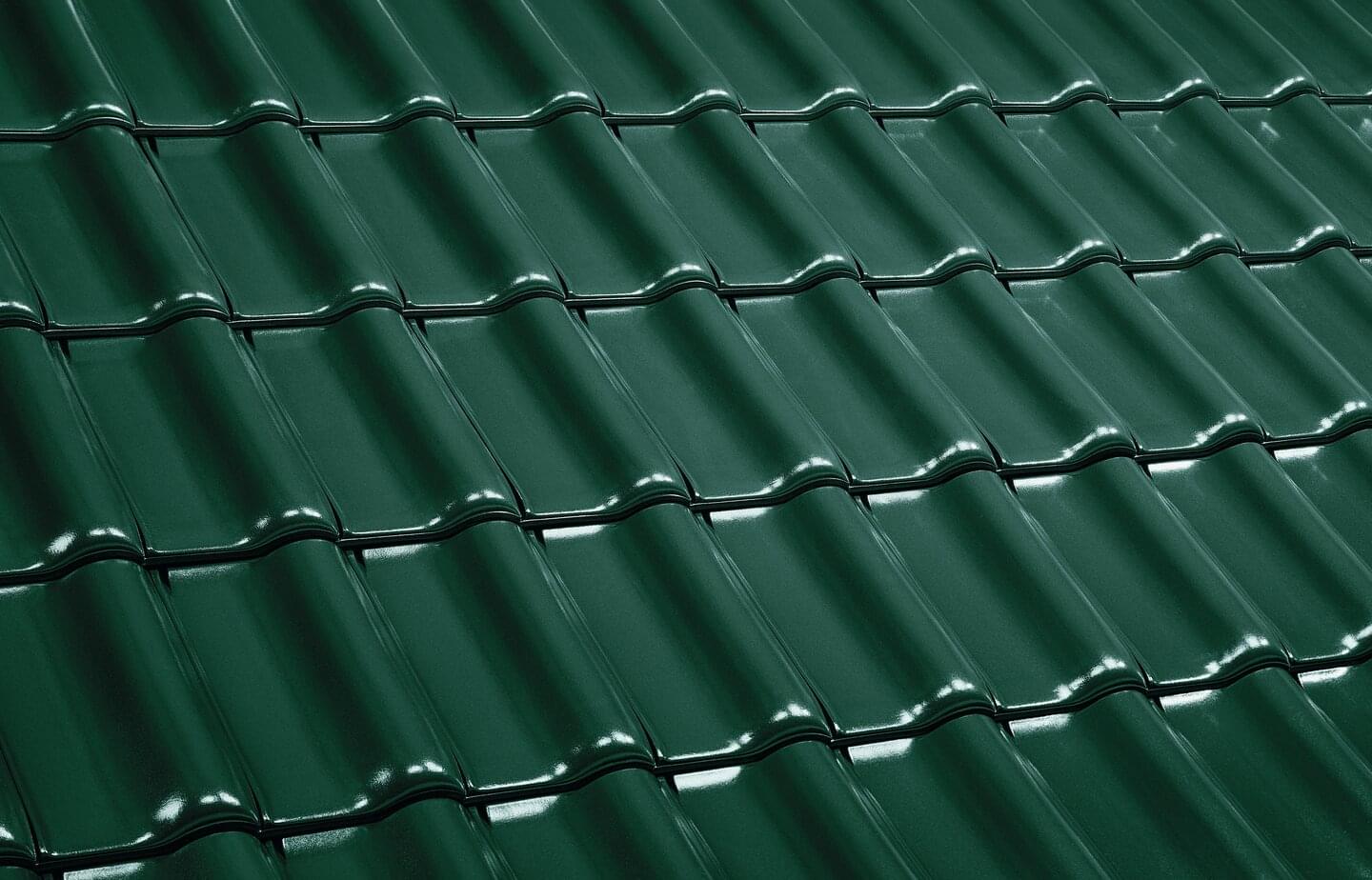

Royalgrün Referenzobjekte

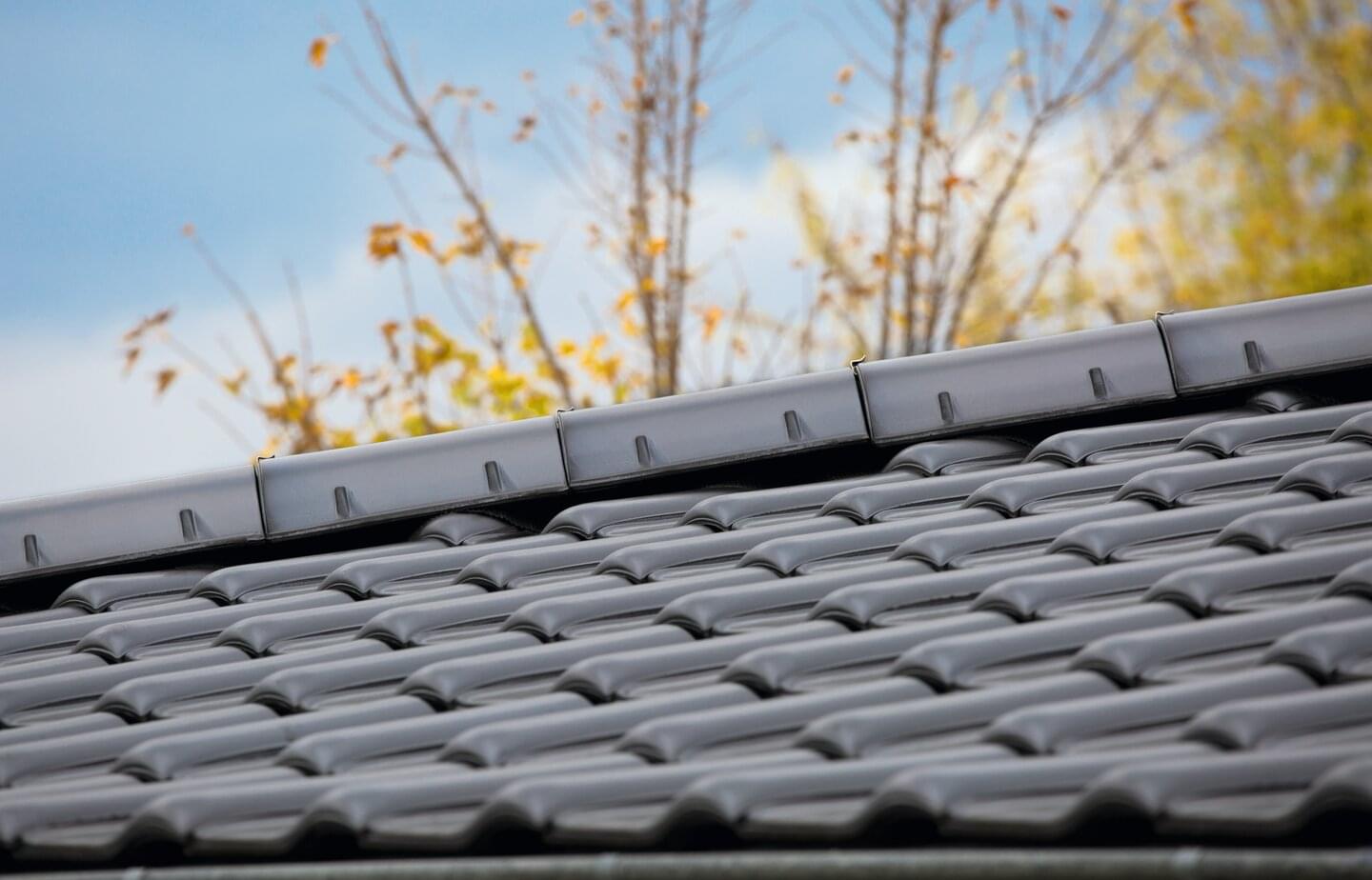

E 58 MAX - Anthrazit

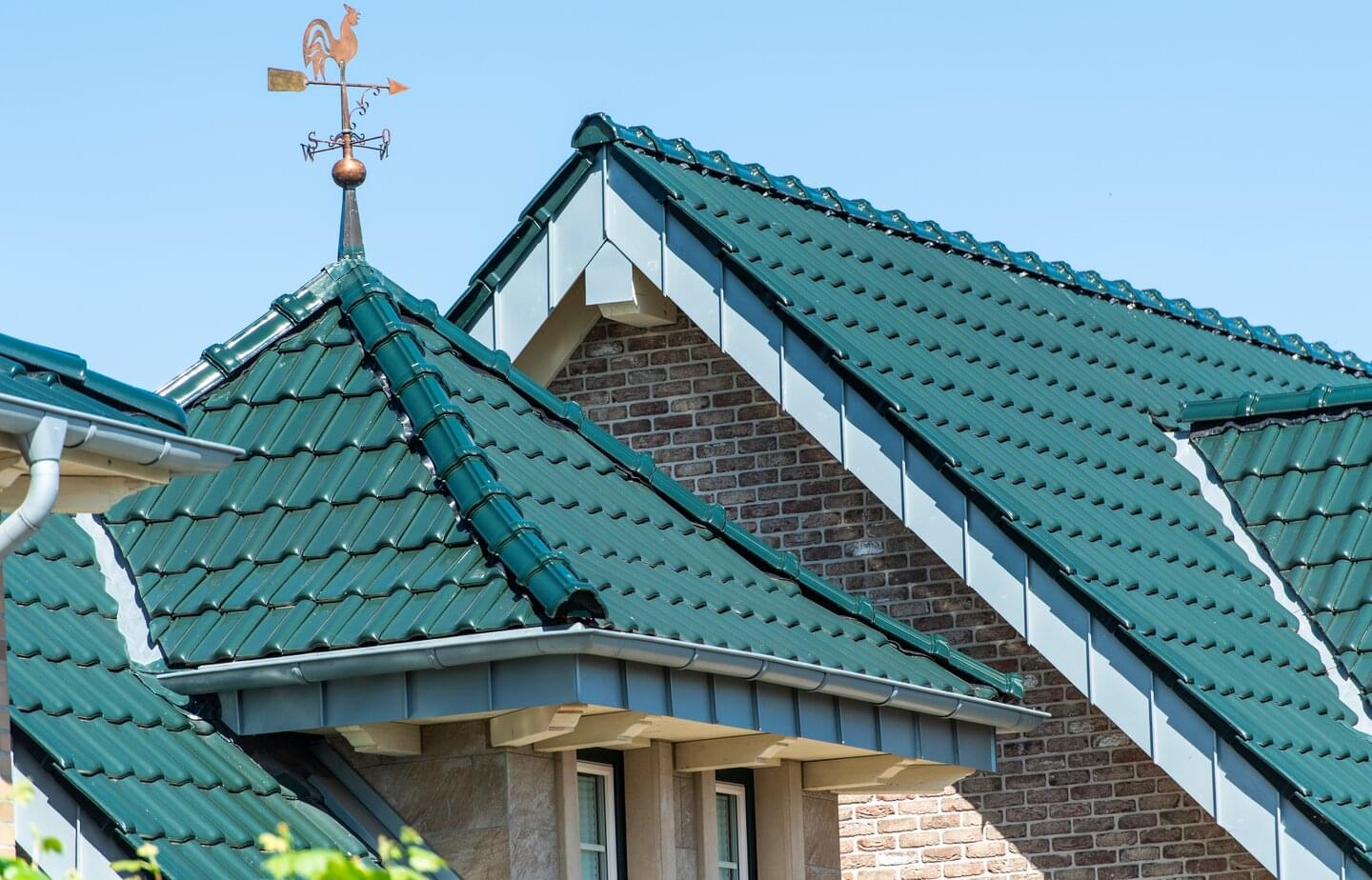

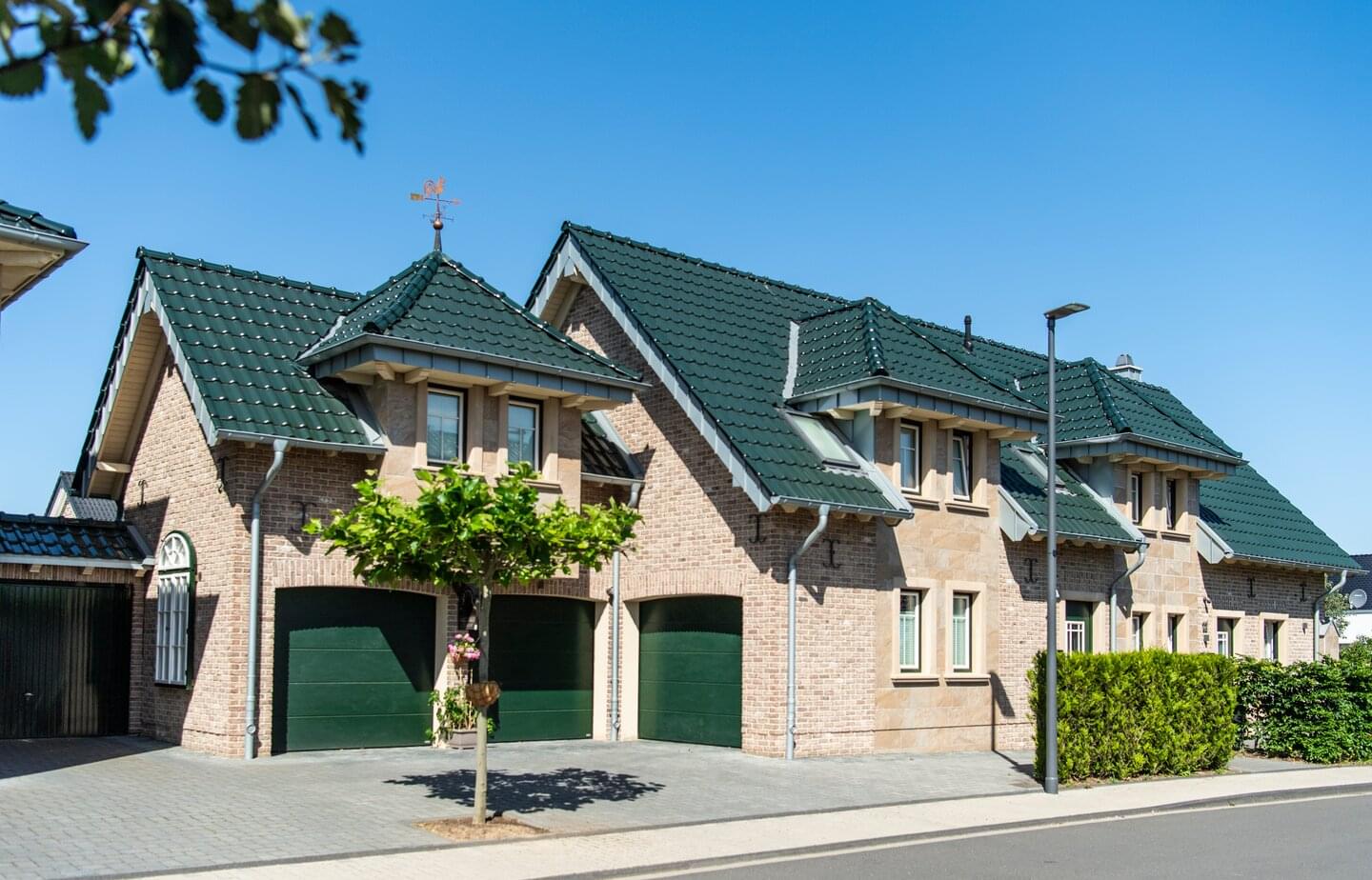

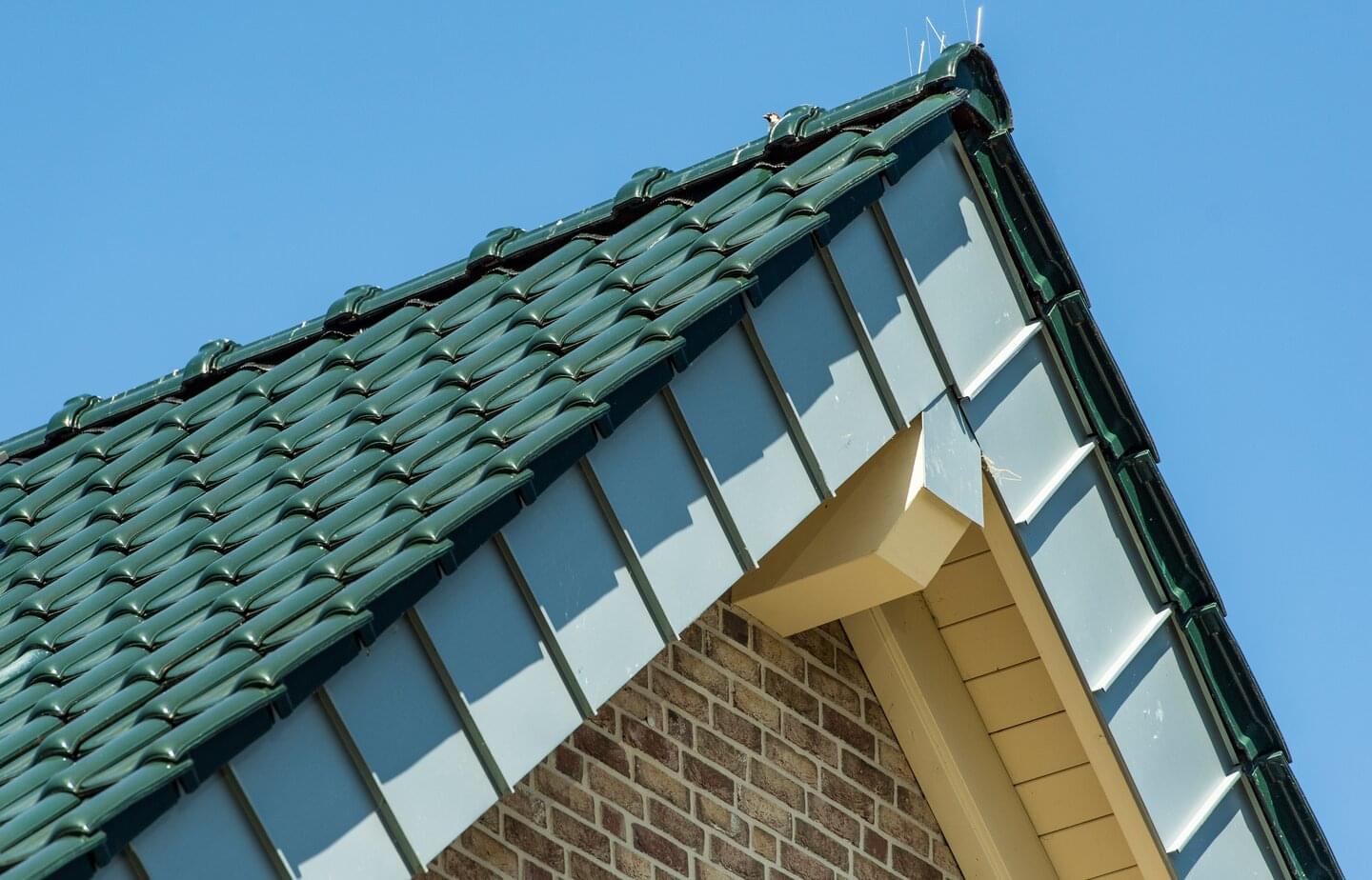

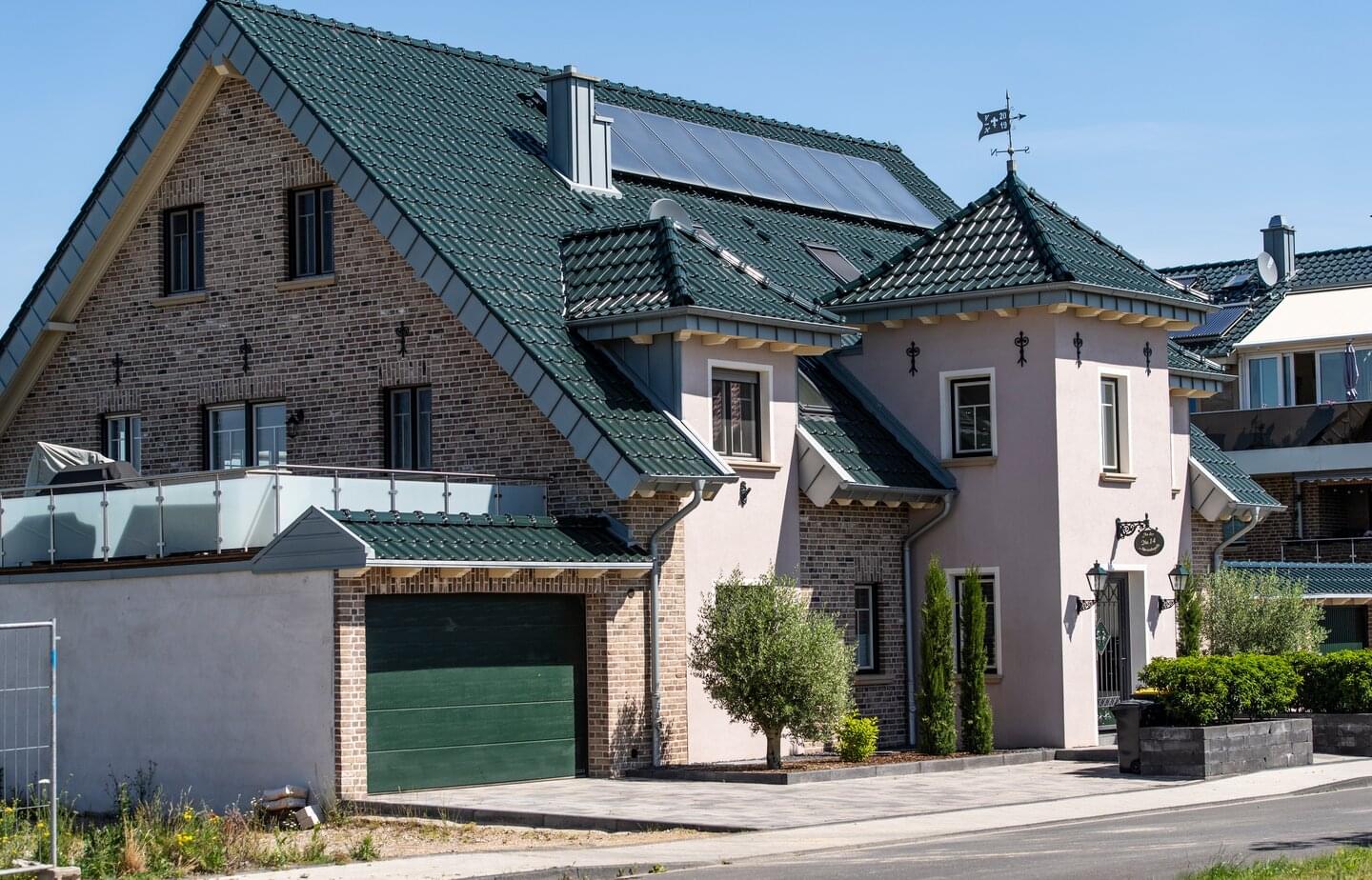

Ergoldsbacher E 58 MAX - Royalgrün

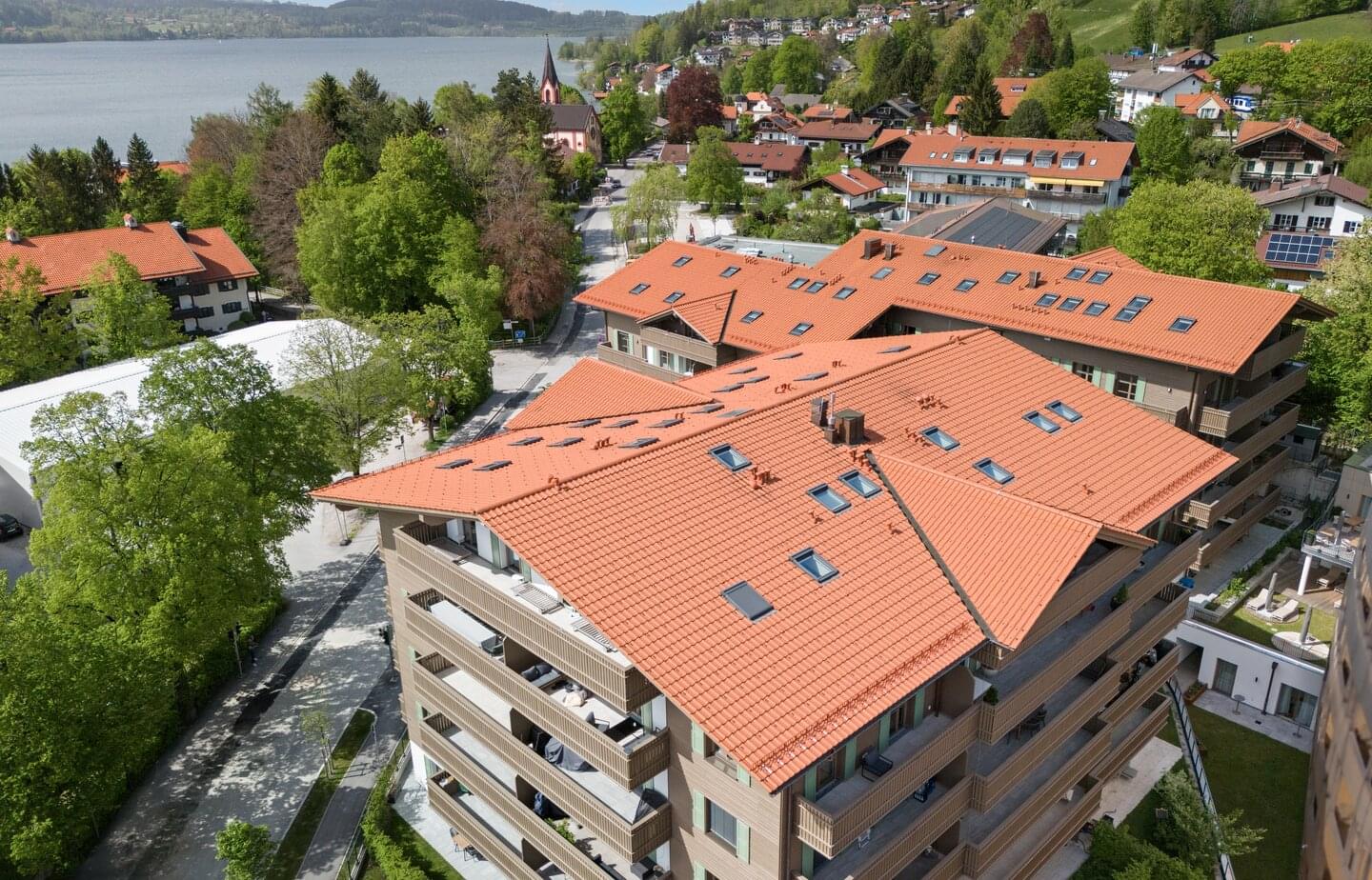

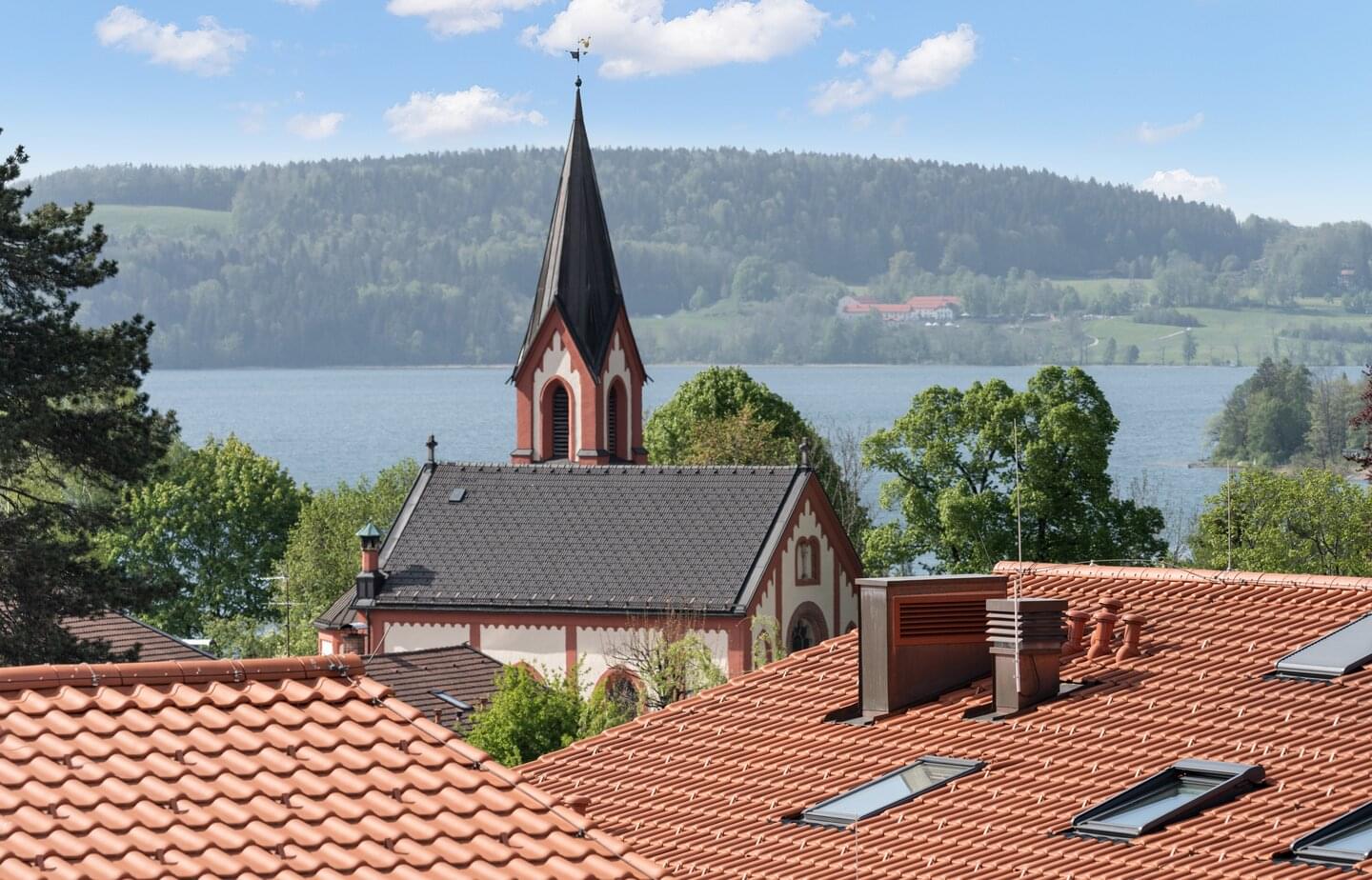

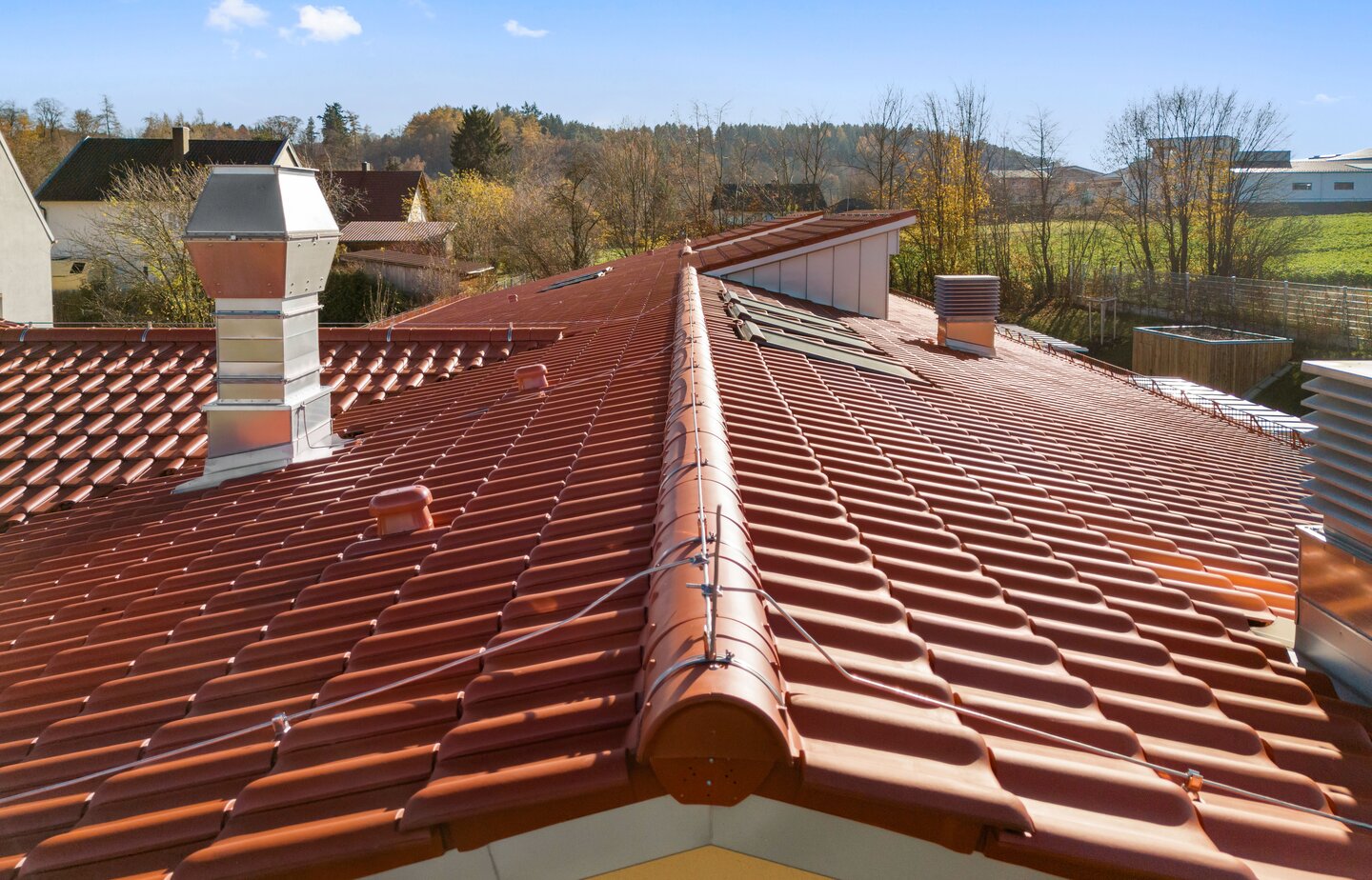

E 58 MAX - Naturrot
E 58 MAX - Naturrot
Ergoldsbacher E 58 MAX - Royalgrün
Ergoldsbacher E 58 MAX - Royalgrün
Ergoldsbacher E 58 MAX - Royalgrün

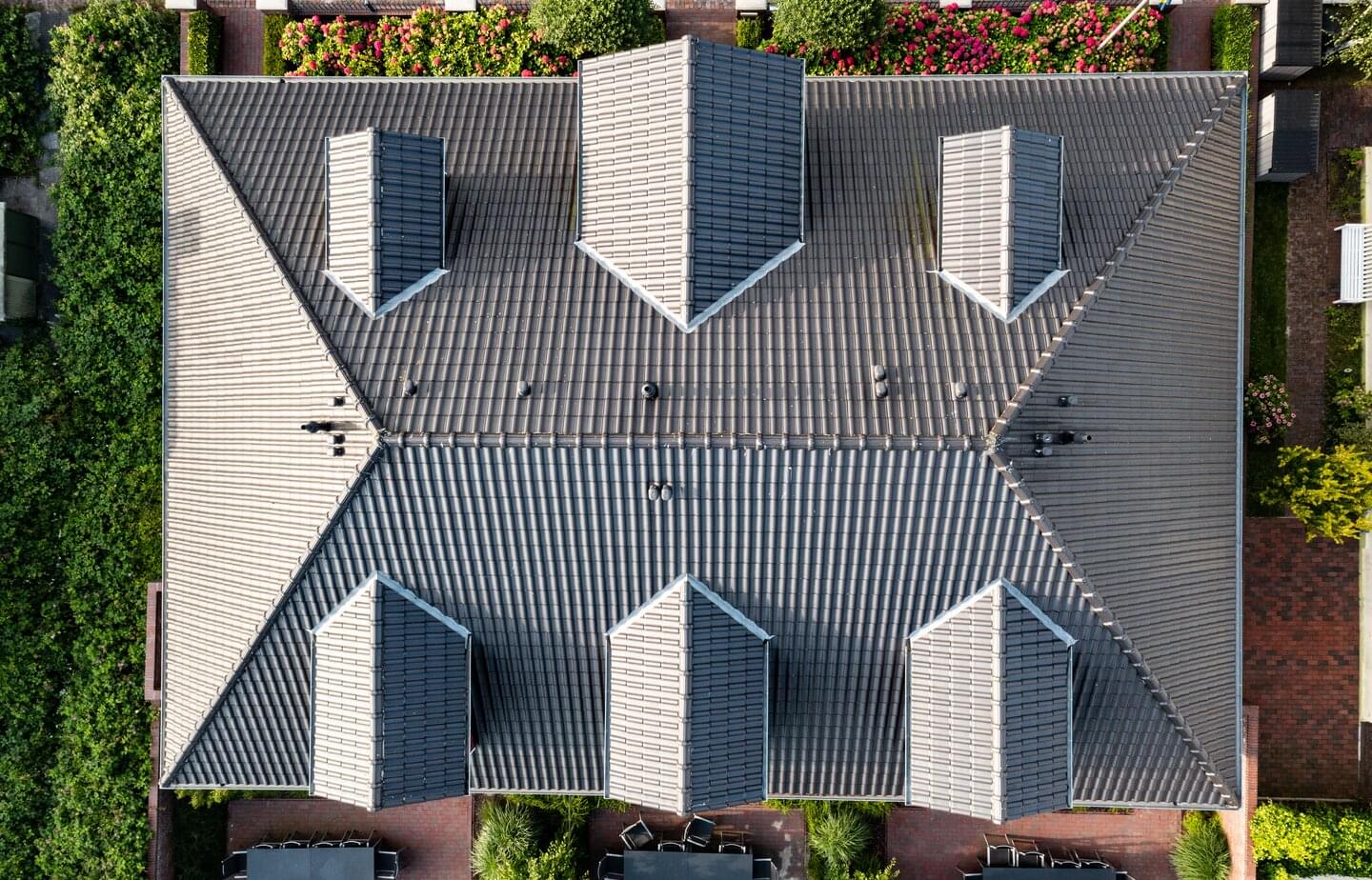

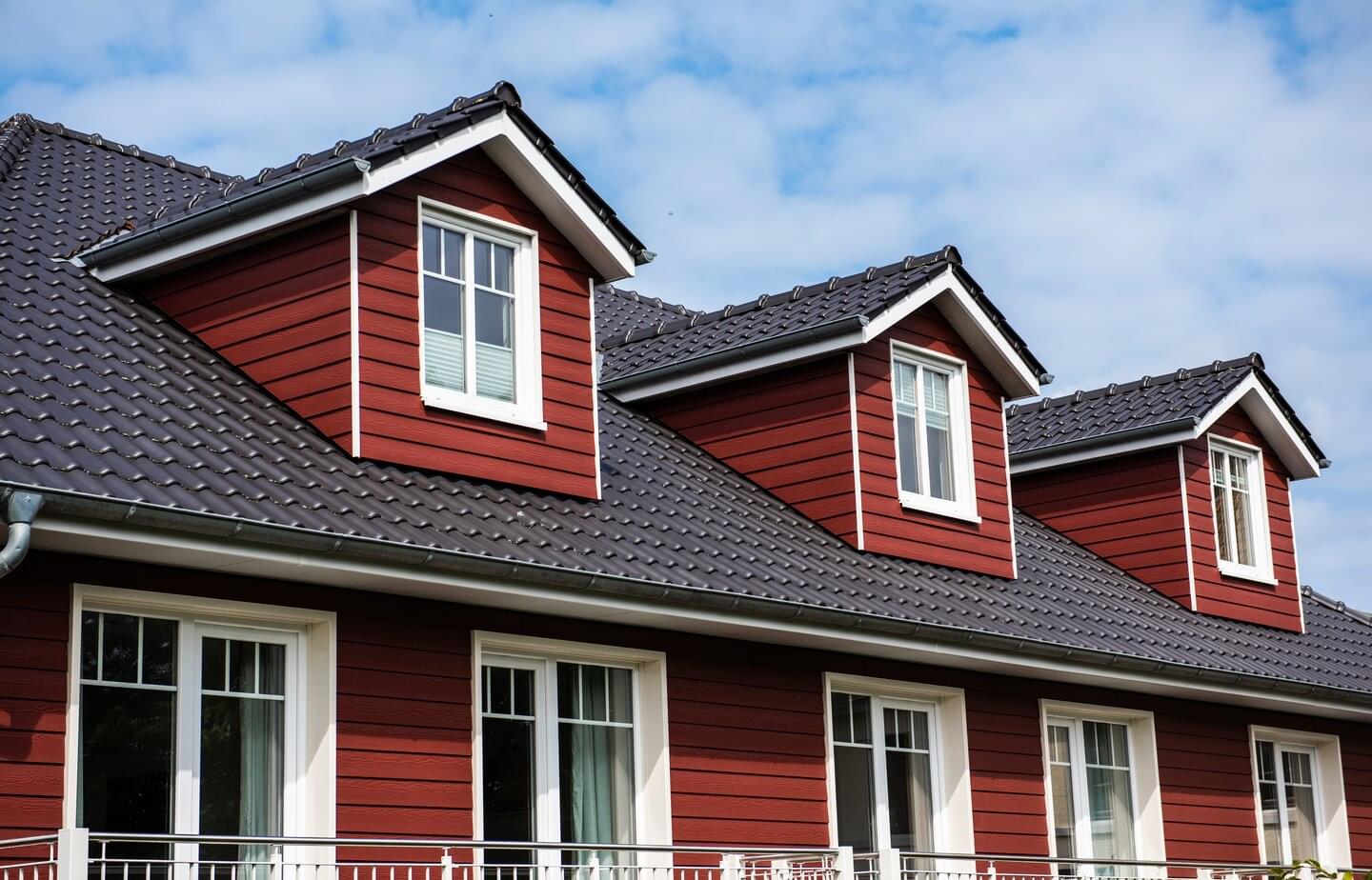

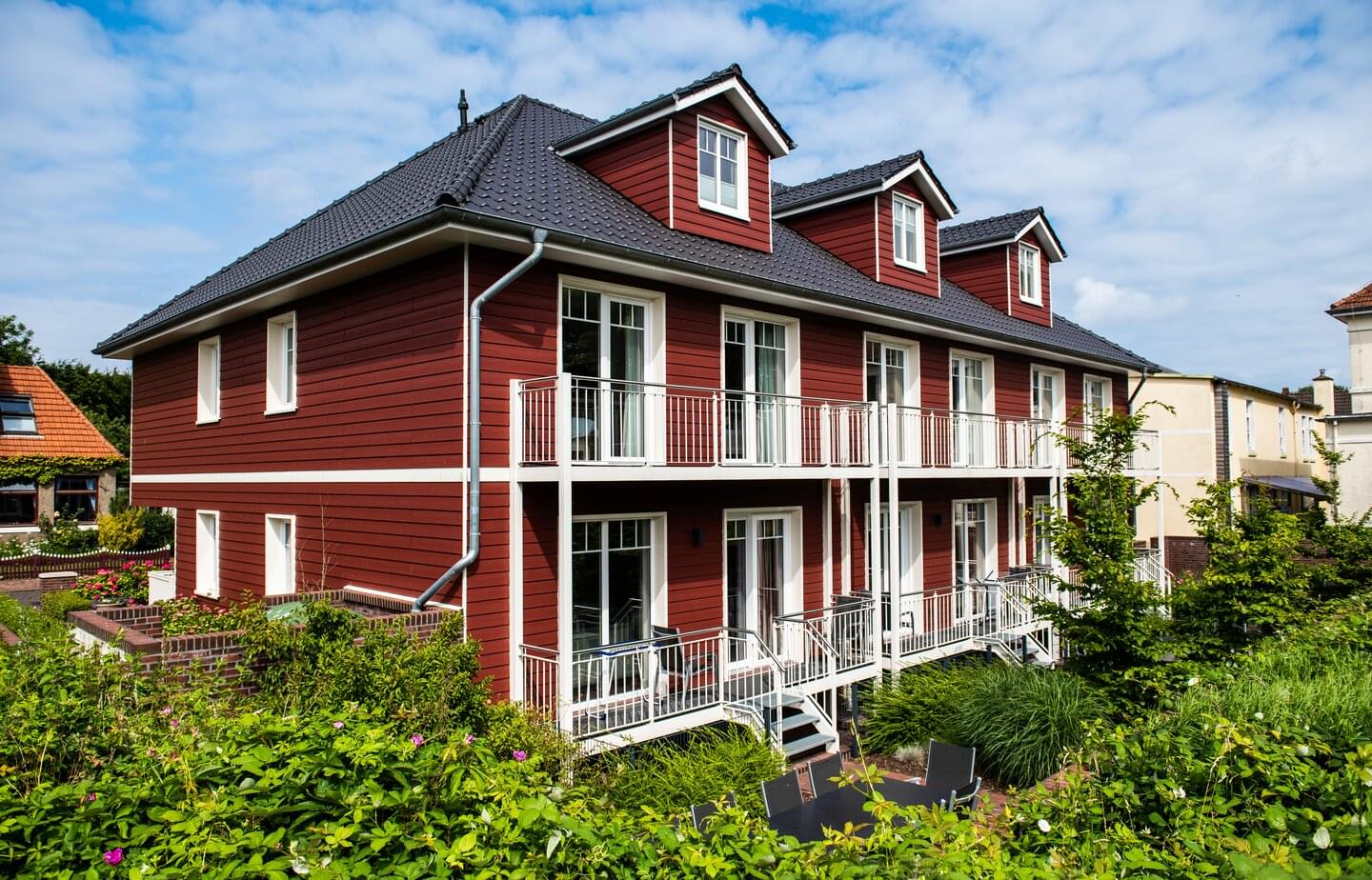

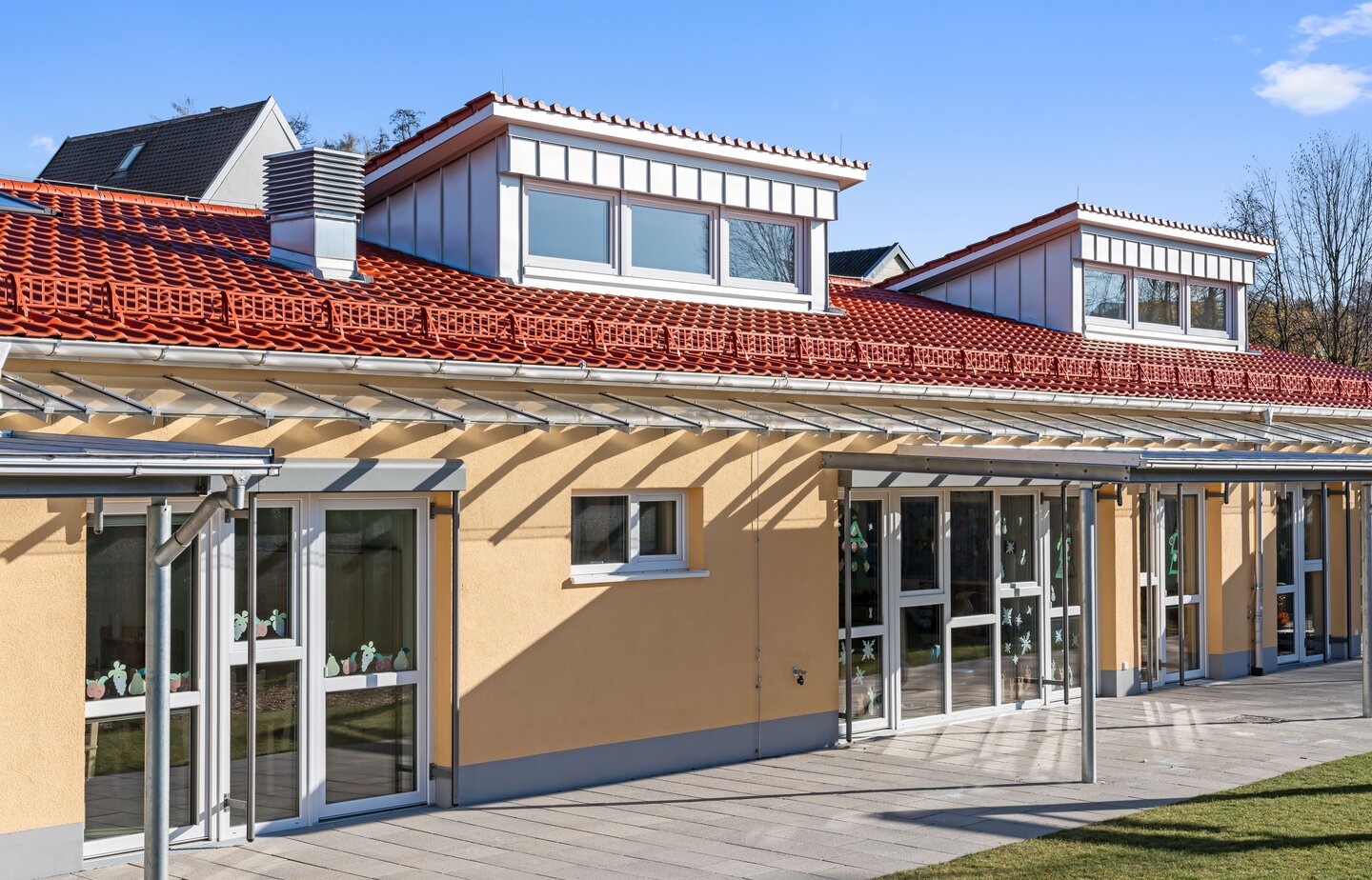

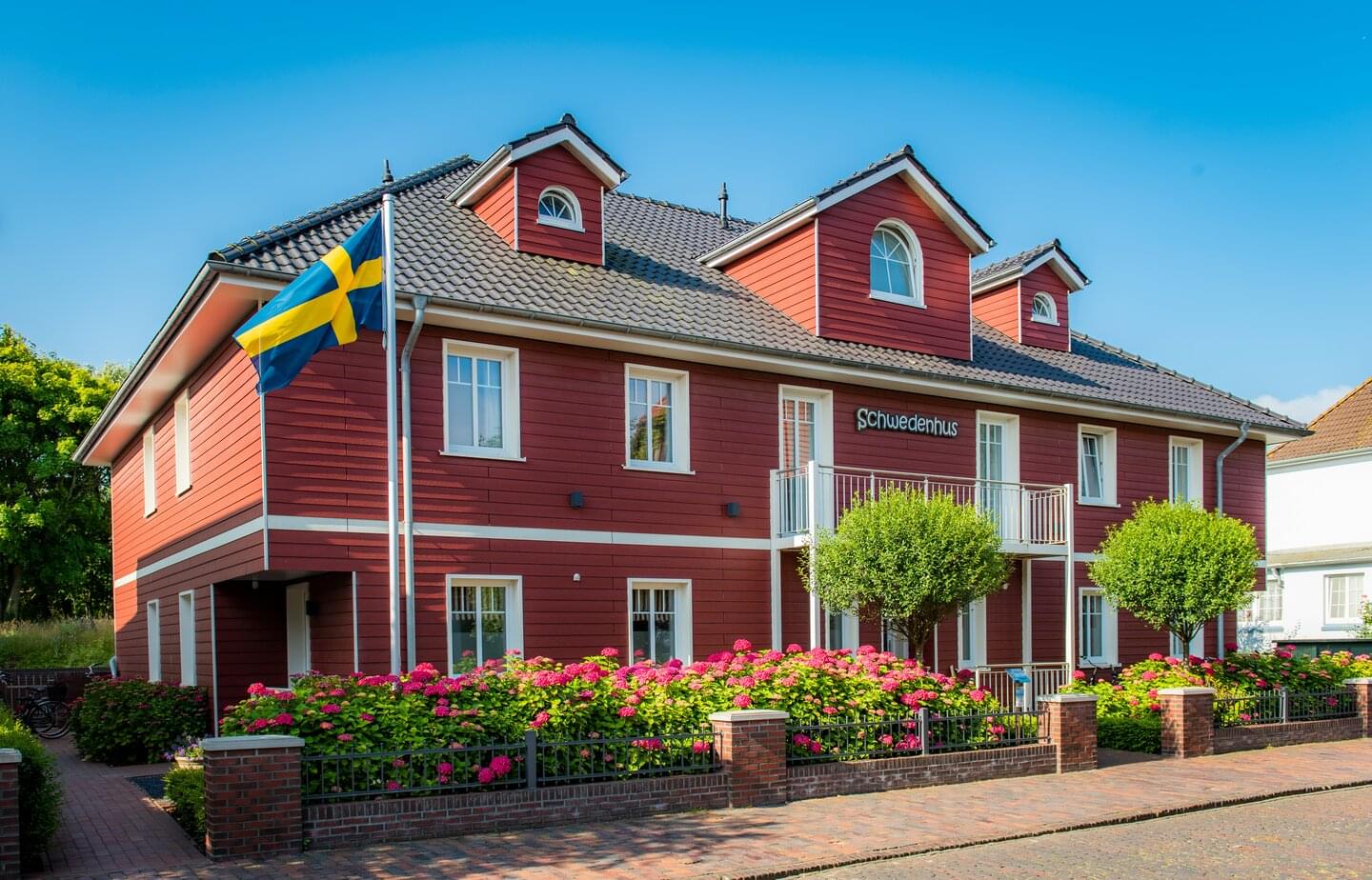

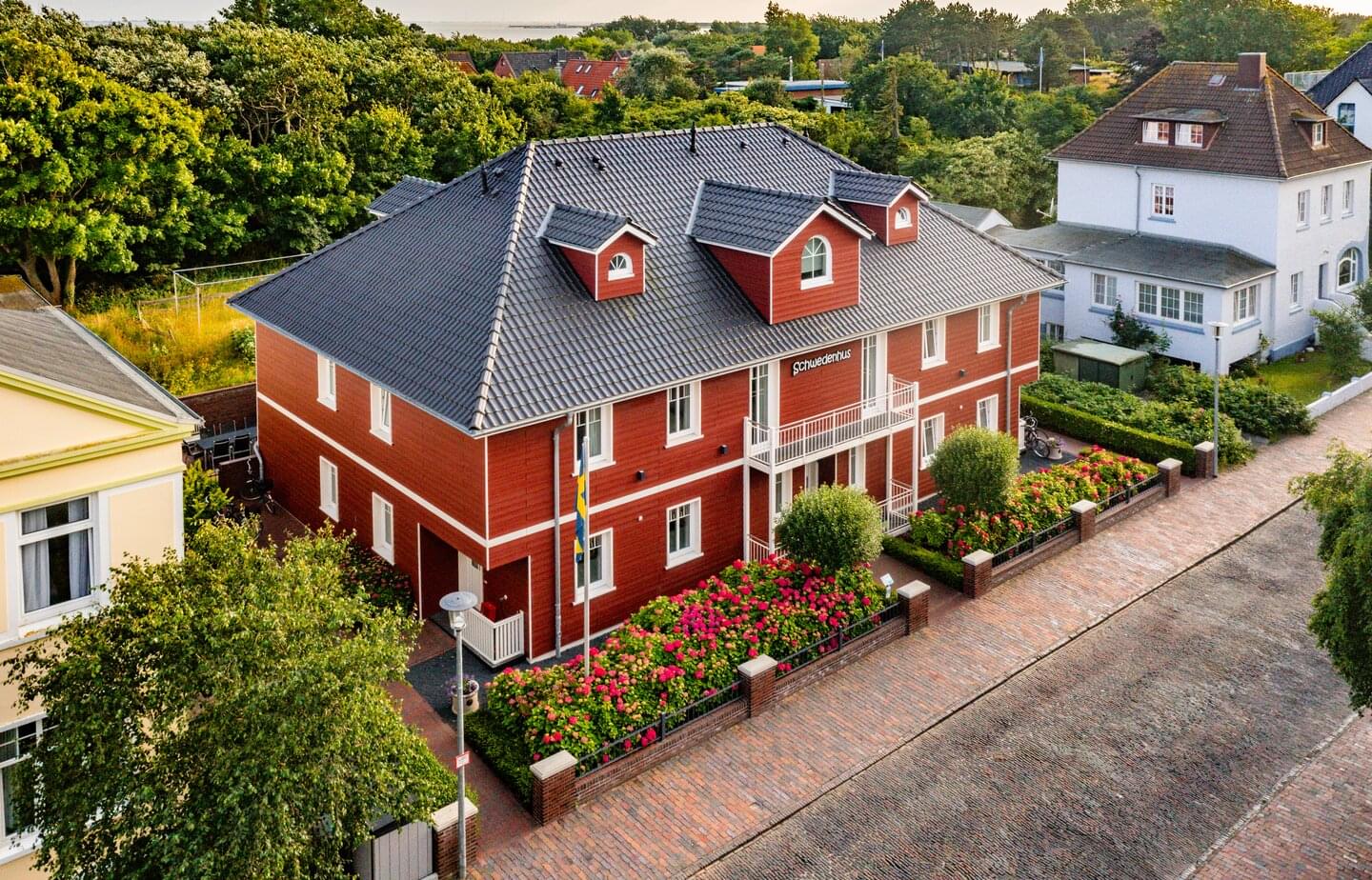

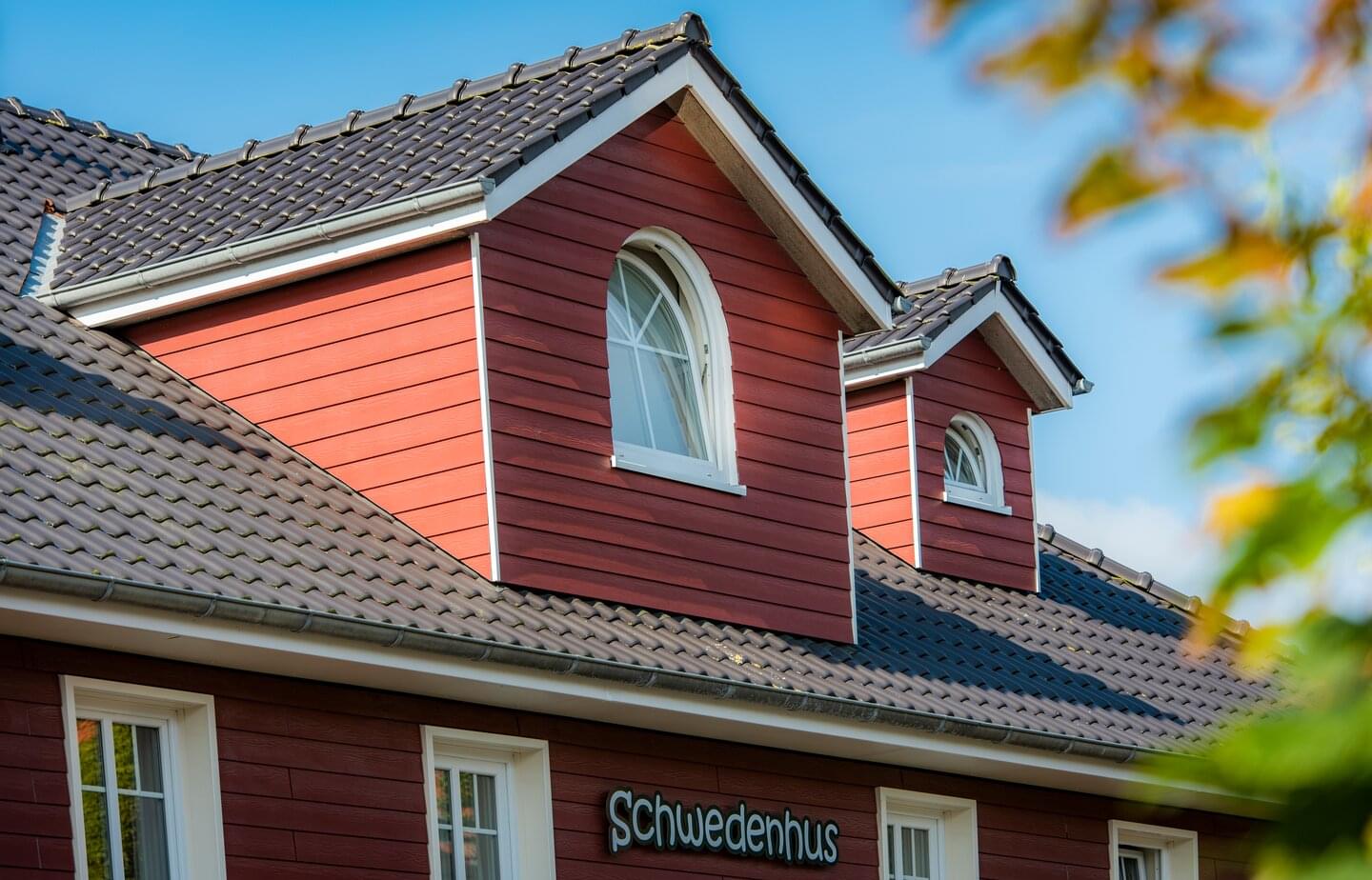

Ergoldsbacher E 58 MAX® - Anthrazit
Ergoldsbacher E 58 MAX® - Anthrazit
Ergoldsbacher E 58 MAX® - Anthrazit
Ergoldsbacher E 58 MAX® - Anthrazit
Ergoldsbacher E 58 MAX® - Anthrazit
E 58 MAX - Anthrazit Der „große E 58” lässt sich schnell und profitabel verlegen
Optisch orientiert sich der Ergoldsbacher E 58 MAX® an seinem Vorbild Ergoldsbacher E 58, doch der Unterschied liegt im Format. Durch seine 20 Prozent größere Deckfläche wird das Verlegen effizienter. Darum ist er die erste Wahl bei großflächigen Dächern. Wegen seines großzügigen Falzspiels kann der E 58 MAX® einfacher verarbeitet werden und dank seiner doppelten Seitenverfalzung und der perfekten Kopf- und Fußverfalzung können Windsog und Schlagregen dem Dach nichts anhaben.
Bedarf / m²: ca. 11,5 Stück
Mindestdachneigung: 10 °
Regeldachneigung: 20 °
