ERLUS Karat RS
Technische Daten
| Größe: | ca. 27,0 x 43,5 cm |
| Lattweite: | ca. 34,0 - 34,0 cm |
| Mittlere Deckbreite: | ca. 20,2 cm |
| Bedarf je m²: | ca. 14,5 Stück |
| Gewicht nach DIN 1055 einschl. Lattung: | ca. 0,55 kN/m² |
| Realgewicht ohne Lattung: | ca. 52 kg/m² |
| Paletteninhalt: | |
| Palettengewicht: | |
| Bündelgröße: | 5 Stück |
| Lattweitengruppe: | 34,0 cm |
| Lattweite Firstanschlussziegel | ca. 35,0 cm |
| Lattweite Pultdachziegel | ca. 25,0 cm |
| Schnürmaß Ortgangziegel links | ca. 16.5 cm |
| Schnürmaß Ortgangziegel rechts | ca. 20 cm |
| Mittleres Traufenlattmaß | ca. 29.5 cm |
| X-Maß LAF in mm | Firstanschlussziegel1) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Dachneigung in ° | 10° | 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | 60° |
| Firstziegel Nr. 17 | - | - | - | - | - | - | - | - | - | - | - |
| Firstlüfterziegel Nr. 17 Lü | 65 | 60 | 60 | 60 | 60 | 50 | 50 | 45 | 35²⁾ | - | - |
| Firstlüfterziegel Nr. 19 Lü | 40 | 40 | 40 | 35 | 35 | 30 | 20 | 20 | 20 | - | - |
| X-Maß LAF in mm | Maßangaben für Ausführung mit Flächenziegeln2) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Dachneigung in ° | 10° | 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | 60° |
| Firstziegel Nr. 17 | 65 | 65 | 60 | 60 | 60 | 50 | 55 | 50 | 40 | 45 | 40 |
| Firstlüfterziegel Nr. 17 Lü | 65 | 65 | 60 | 60 | 60 | 50 | 55 | 55 | - | - | - |
| Firstlüfterziegel Nr. 19 Lü | 55 | 50 | 45 | 45 | 45 | 45 | 35 | 30 | - | - | - |
1) ohne Alu-First- und Gratlüfterband 2) mit Alu-First- und Gratlüfterband
Zuordnung von Zusatzmaßnahmen für den Ergoldsbacher Karat®*
Regeldachneigung 16°, Mindestdachneigung 7°, durch wissenschaftlichen Nachweis, jahrzehntelange Praxisbewährung allgemein in Fachkreisen als Regel der Technik anerkannt (in Anlehnung an das ZVDH-Merkblatt Unterdächer, Unterdeckungen und Unterspannungen und den Grundregeln des DDH)
Länderspezifsche Baunormen und/oder Regelwerke sind einzuhalten, wenn vertraglich nichts Abweichendes vereinbart wird.
Erhöhte Anforderungen können sich ergeben durch
Nutzung: Dachgeschoss, insbesondere zu Wohnzwecken (= zwei erhöhte Anforderungen)
Konstruktion: besondere Dachformen (z. B. Schmetterlingsdächer), große Sparrenlängen (größer als 10 m), stark gegliederte Dachformen (z. B. durch Kehlen, Gauben etc.)
Klimatische Verhältnisse: exponierte Lage, extreme Standorte, schneereiche Gebiete, windreiche Gebiete
Technische Anlagen: Auf- oder Indachsysteme, Klimageräte, Antennenanlagen, Laufanlagen, Belichtungs-, Schneefangsysteme, etc.
Klassen
Klasse 1: wasserdichtes Unterdach (1.1.)
Klasse 2: regensicheres Unterdach (1.2.)
Klasse 3: naht- und perforationsgesicherte Unterdeckung (2.1.) naht- und perforationsgesicherte Unterspannung (3.1.)
Klasse 4: verschweißte/verklebte Unterdeckung (2.2.) überdeckte Unterdeckung aus Bitumenbahnen (2.3.) nahtgesicherte Unterspannung (3.2.)
Klasse 5: überlappte/verfalzte Unterdeckung (2.4.)
Klasse 6: Unterspannung (3.3.)
| Dachneigung | min. Anf. | erhö. Anf. | 2 w.e.A.* | 3 w.e.A.* |
|---|---|---|---|---|
| ≥ 16° | Kl. 6 | Kl. 6 | Kl. 5 | Kl. 4 |
| von < 16° bis ≥ 12° | Kl. 4 | Kl. 4 | Kl. 3 | Kl. 3 |
| von < 12° bis ≥ 10° | Kl. 3 | Kl. 3 | Kl. 3 | Kl. 3 |
| von < 10° bis ≥ 7° | Kl. 2 | Kl. 2 | Kl. 1 | Kl. 1 |
| Dachneigung | min. Anf. | erhö. Anf. |
|---|---|---|
| ≥ 16° | Kl. 6 | Kl. 6 |
| von < 16° bis ≥ 12° | Kl. 4 | Kl. 4 |
| von < 12° bis ≥ 10° | Kl. 3 | Kl. 3 |
| von < 10° bis ≥ 7° | Kl. 2 | Kl. 2 |
| Dachneigung | 2 w.e.A.* | 3 w.e.A.* |
| ≥ 16° | Kl. 5 | Kl. 4 |
| von < 16° bis ≥ 12° | Kl. 3 | Kl. 3 |
| von < 12° bis ≥ 10° | Kl. 3 | Kl. 3 |
| von < 10° bis ≥ 7° | Kl. 1 | Kl. 1 |

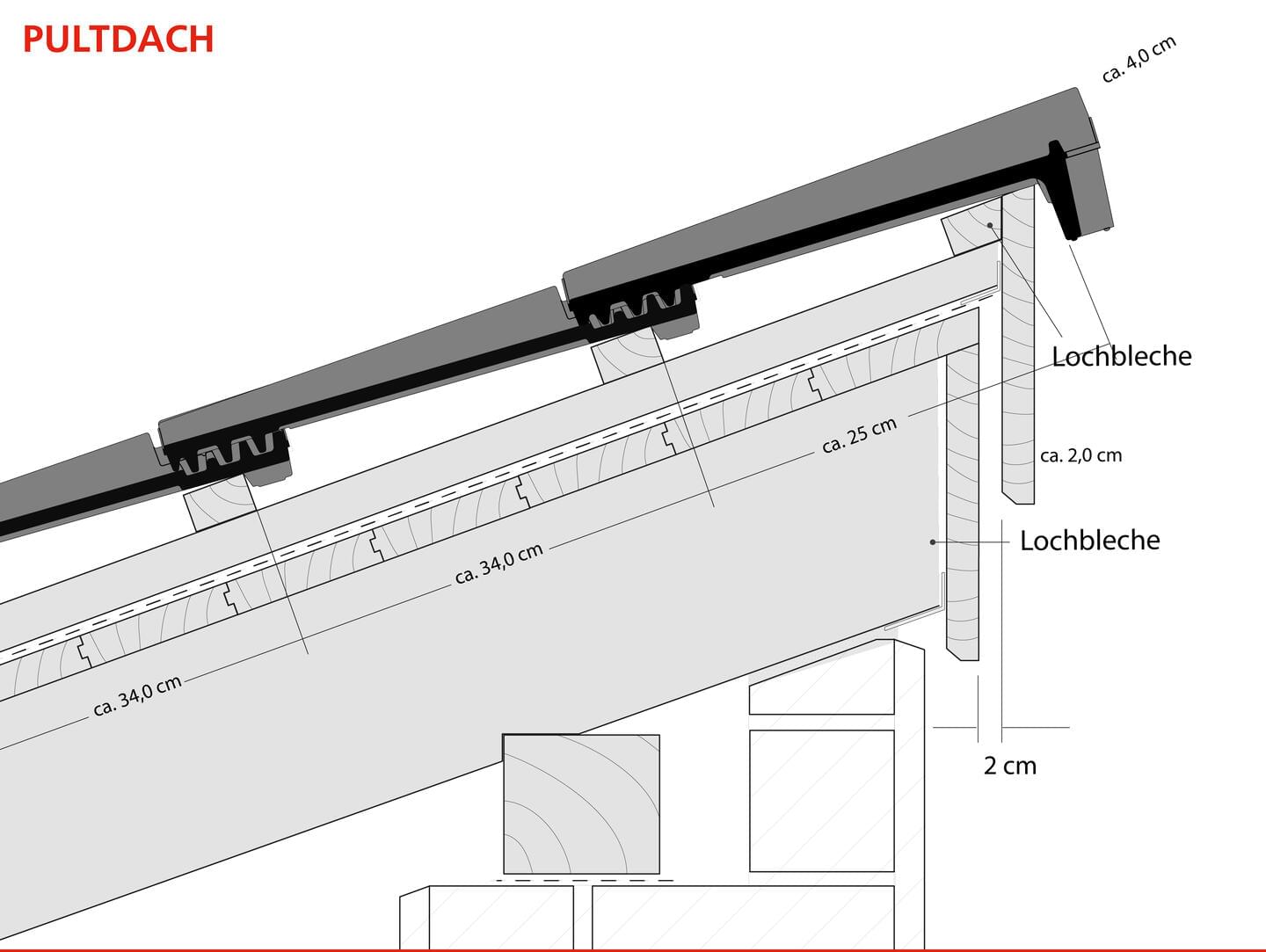

Technische Zeichnungen
Diese Argumente sprechen für den
ERLUS Karat RS
Alleinstellung am Markt
Komplettes Zubehör inklusive ALU-SYSTEM Zubehör aus einer Hand
4-Ziegeleck mit geschütztem Verriegelungszapfen
Einzigartiges Design unverwechselbare Alternative zum Glattziegel
Regeldachneigung 16°
Große Farbvielfalt
Besonders regensicher durch 3-fache Kopf- und 2-fache Seitenverfalzung
iF-Design-Award-Gewinner
reddot design award-Gewinner
Flächenziegel
ERLUS Standardzubehör
ERLUS Markenzubehör
2024: Karat RS - Anthrazit
2024: ERLUS Karat RS - Anthrazit
