ERLUS E 58 RS

Farbpalette
Rot
  • E 58 RS - Rot | Flächenziegelbild | © © ERLUS AG 2021

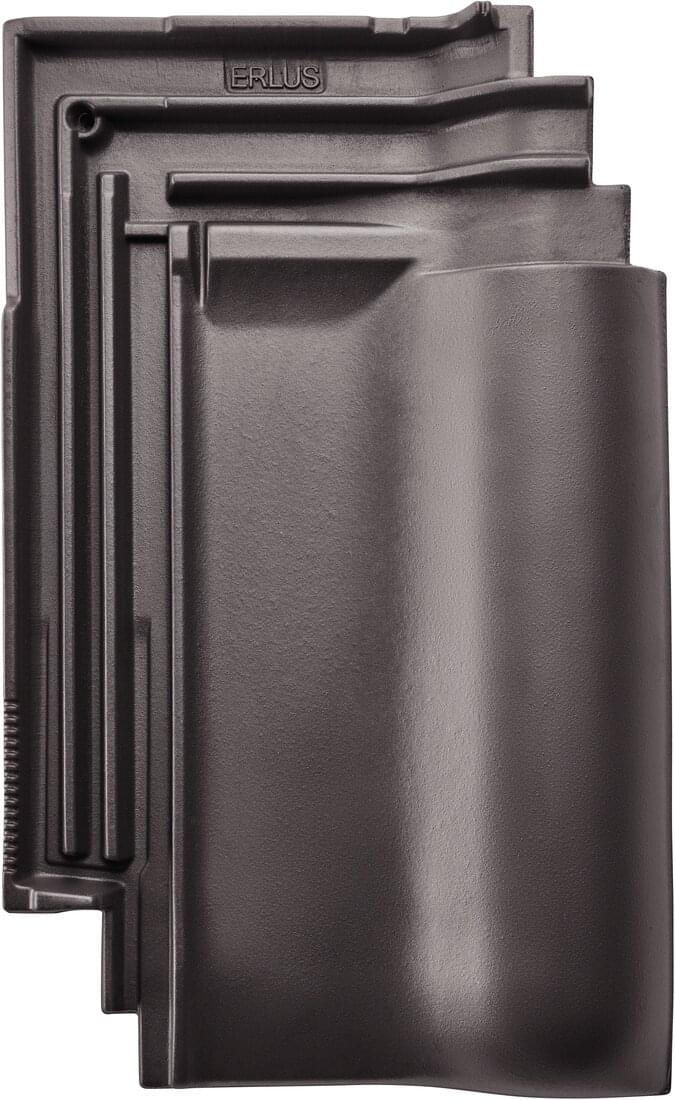

  • E 58 RS - Kupferbraun | Flächenziegelbild | © © ERLUS AG 2021
  • E 58 RS - Anthrazit | Flächenziegelbild | © © ERLUS AG 2021
  • E 58 RS - Schwarz Matt | Flächenziegelbild | © © ERLUS AG 2021

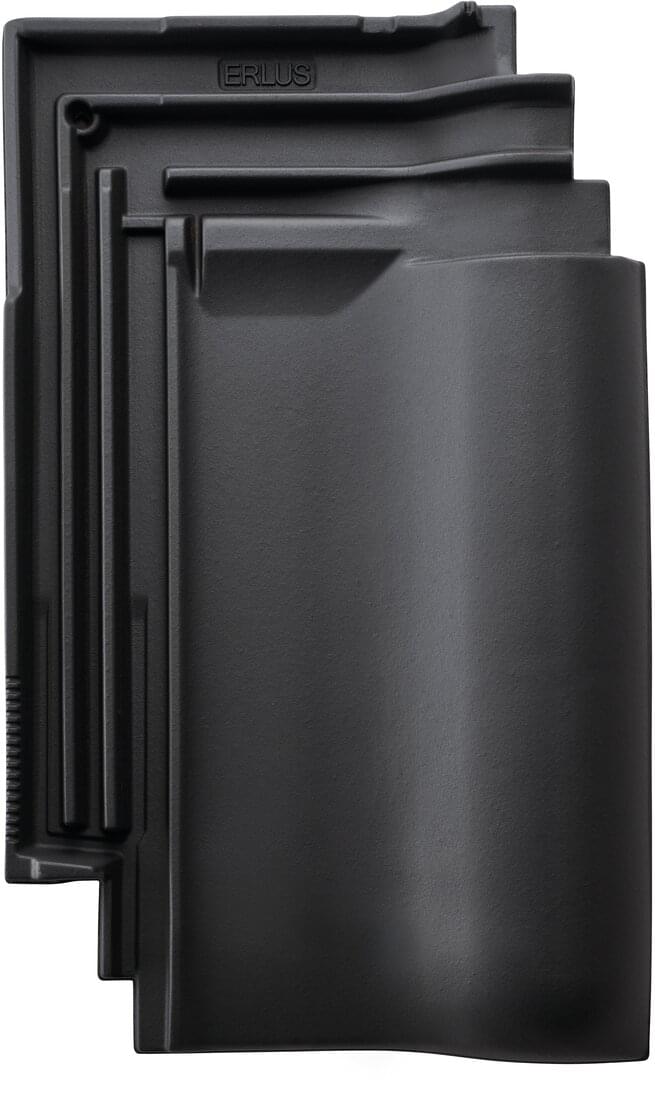

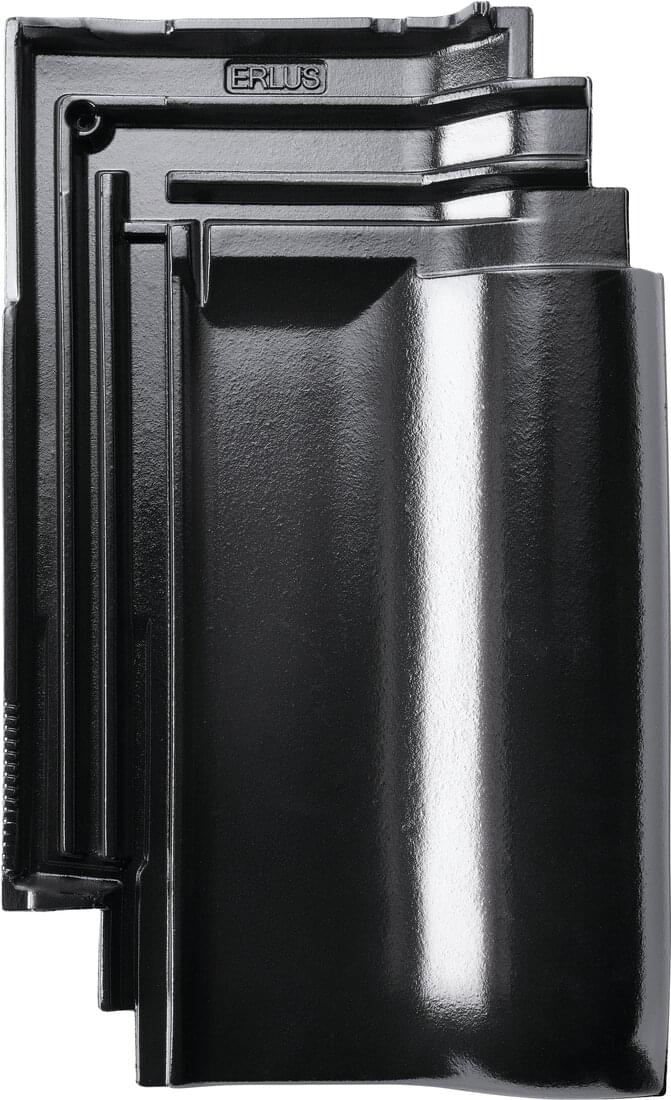

  • E 58 RS - Diamantschwarz | Flächenziegelbild | © © ERLUS AG 2021

Technische Daten

Größe: ca. 28,5 x 46,5 cm
Lattweite: ca. 36,0 - 36,6 cm
Mittlere Deckbreite: ca. 21,9 cm
Bedarf je m²: ab 12,5 Stück
Gewicht nach DIN 1055 einschl. Lattung: ca. 0,55 kN/m²
Realgewicht ohne Lattung: ca. 53 kg/m²
Paletteninhalt: 200 Stück
Palettengewicht: ca. 925 kg
Bündelgröße: 5 Stück
Hagelwiderstandsklasse (HW): 4
Lattweitengruppe: modellabhängig
Maßangaben für Ausführung mit Flächenziegeln und Firstanschlussziegeln

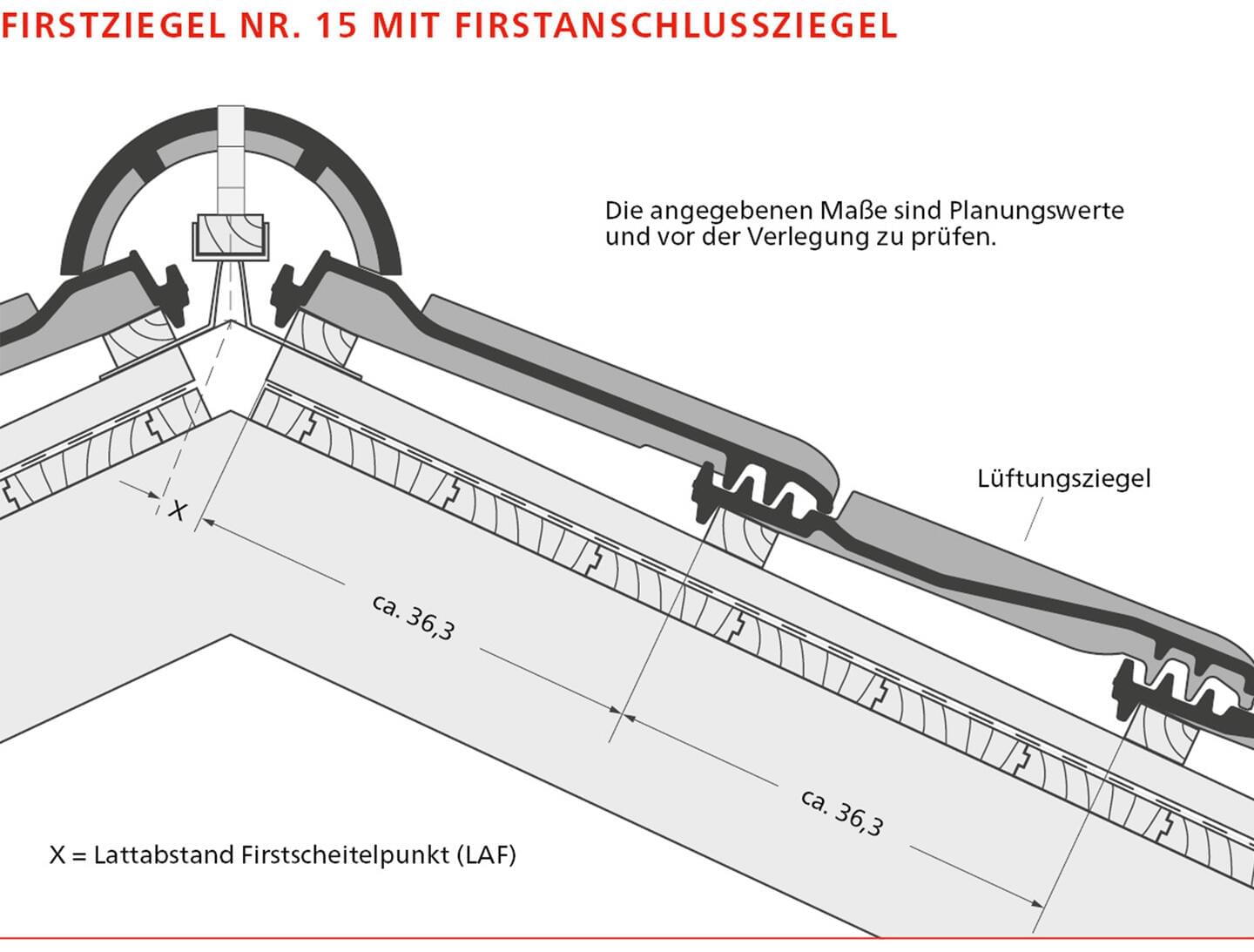

X-Maß LAF in mm Firstanschlussziegel1)
Dachneigung in ° 10°15°20°25°30°35°40°45°50°55°60°
Firstziegel Nr. 15 70 65 60 60 55 55 50 45 50 50 45
Firstlüfterziegel Nr. 15 Lü 70 70 65 60 60 55 55 55 - - -
Firstziegel Nr. 18 65 60 60 55 50 45 45 35 35 35 35
Firstlüfterziegel Nr. 19 Lü 55 45 45 45 40 40 35 - - - -
Firstziegel Nr. 21 60 55 50 50 45 40 35 30 30 30 30
X-Maß LAF in mm Maßangaben für Ausführung mit Flächenziegeln2)
Dachneigung in ° 10°15°20°25°30°35°40°45°50°55°60°
Firstziegel Nr. 15 40 35 30 30 20 15 15 15 15 - -
Firstlüfterziegel Nr. 15 Lü - - - - - - - - - - -
Firstziegel Nr. 18 - - - - - - - - - - -
Firstlüfterziegel Nr. 19 Lü - - - - - - - - - - -
Firstziegel Nr. 21 - - - - - - - - - - -

1) ohne Alu-First- und Gratlüfterband 2) mit Alu-First- und Gratlüfterband

Zuordnung von Zusatzmaßnahmen für den Ergoldsbacher E58 RS®

Regeldachneigung 16°, Mindestdachneigung 10°,entsprechend dem Stand von Wissenschaft und Technik (in Anlehnung an das ZVDH-Merkblatt Unterdächer, Unterdeckungen und Unterspannungen und den Grundregeln des DDH)
Länderspezifsche Baunormen und/oder Regelwerke sind einzuhalten, wenn vertraglich nichts Abweichendes vereinbart wird.

Erhöhte Anforderungen können sich ergeben durch
Nutzung: Dachgeschoss, insbesondere zu Wohnzwecken (= zwei erhöhte Anforderungen)
Konstruktion: besondere Dachformen (z. B. Schmetterlingsdächer), große Sparrenlängen (größer als 10 m), stark gegliederte Dachformen (z. B. durch Kehlen, Gauben etc.)
Klimatische Verhältnisse: exponierte Lage, extreme Standorte, schneereiche Gebiete, windreiche Gebiete
Technische Anlagen: Auf- oder Indachsysteme, Klimageräte, Antennenanlagen, Laufanlagen, Belichtungs-, Schneefangsysteme, etc.

Klassen
Klasse 1: wasserdichtes Unterdach (1.1.)
Klasse 2: regensicheres Unterdach (1.2.)
Klasse 3: naht- und perforationsgesicherte Unterdeckung (2.1.) naht- und perforationsgesicherte Unterspannung (3.1.)
Klasse 4: verschweißte/verklebte Unterdeckung (2.2.) überdeckte Unterdeckung aus Bitumenbahnen (2.3.) nahtgesicherte Unterspannung (3.2.)
Klasse 5: überlappte/verfalzte Unterdeckung (2.4.)
Klasse 6: Unterspannung (3.3.)

Zuordnung von Zusatzmaßnahmen für Erlus Dachziegel
Dachneigungmin. Anf.erhö. Anf.
≥ 16° Kl. 5 Kl. 4
von < 16° bis ≥ 12° Kl. 4 Kl. 3
von < 12° bis ≥ 10° Kl. 3 Kl. 2
Zuordnung von Zusatzmaßnahmen für Erlus Dachziegel
Dachneigungmin. Anf.erhö. Anf.
≥ 16° Kl. 5 Kl. 4
von < 16° bis ≥ 12° Kl. 4 Kl. 3
von < 12° bis ≥ 10° Kl. 3 Kl. 2
* Die in der Tabelle genannten Zusatzmaßnahmen sind Mindestmaßnahmen unter Berücksichtigung der Tabelle 1 des Merkblattes „Unterdächer, Unterdeckungen, Unterspannungen”. Unterdeckplatten sind gemäß der Klassifizierung im Merkblatt für „Unterdächer, Unterdeckungen und Unterspannungen” zuzuordnen. Erhöhte Anforderungen bilden Kategorien gemäß Kapitel 1.1.3. Weitere erhöhte Anforderungen können sich aus der Gewichtung innerhalb einer Kategorie gemäß 1.1.3. ergeben. Z. B. können klimatische Verhältnisse mehrere erhöhte Anforderungen ergeben. Nur zulässig, wenn ein Nachweis hinsichtlich der Funktionssicherheit der verwendeten Produkte einschließlich des Zubehörs (Dichtbänder oder Dichtungsmassen unter Konterlatten, Klebebänder, vorkonfektionierte Nahtsicherung) im Rahmen einer Schlagregenprüfung sowie eines 24-stündigen Beregnungstests bei einer Dachneigung von 15° herstellerseitig erfolgt ist. Andernfalls ist die nächsthöhere Klasse zu wählen. Herstellerseitige Einschränkungen sind zu berücksichtigen. Hinweise zur Perforationssicherung sind dem Produktdatenblatt zu entnehmen. Sie können in den Klassen 3 bis 6 verwendet werden.
* Die in der Tabelle genannten Zusatzmaßnahmen sind Mindestmaßnahmen unter Berücksichtigung der Tabelle 1 des Merkblattes „Unterdächer, Unterdeckungen, Unterspannungen”. Unterdeckplatten sind gemäß der Klassifizierung im Merkblatt für „Unterdächer, Unterdeckungen und Unterspannungen” zuzuordnen. Erhöhte Anforderungen bilden Kategorien gemäß Kapitel 1.1.3. Weitere erhöhte Anforderungen können sich aus der Gewichtung innerhalb einer Kategorie gemäß 1.1.3. ergeben. Z. B. können klimatische Verhältnisse mehrere erhöhte Anforderungen ergeben. Nur zulässig, wenn ein Nachweis hinsichtlich der Funktionssicherheit der verwendeten Produkte einschließlich des Zubehörs (Dichtbänder oder Dichtungsmassen unter Konterlatten, Klebebänder, vorkonfektionierte Nahtsicherung) im Rahmen einer Schlagregenprüfung sowie eines 24-stündigen Beregnungstests bei einer Dachneigung von 15° herstellerseitig erfolgt ist. Andernfalls ist die nächsthöhere Klasse zu wählen. Herstellerseitige Einschränkungen sind zu berücksichtigen. Hinweise zur Perforationssicherung sind dem Produktdatenblatt zu entnehmen. Sie können in den Klassen 3 bis 6 verwendet werden.

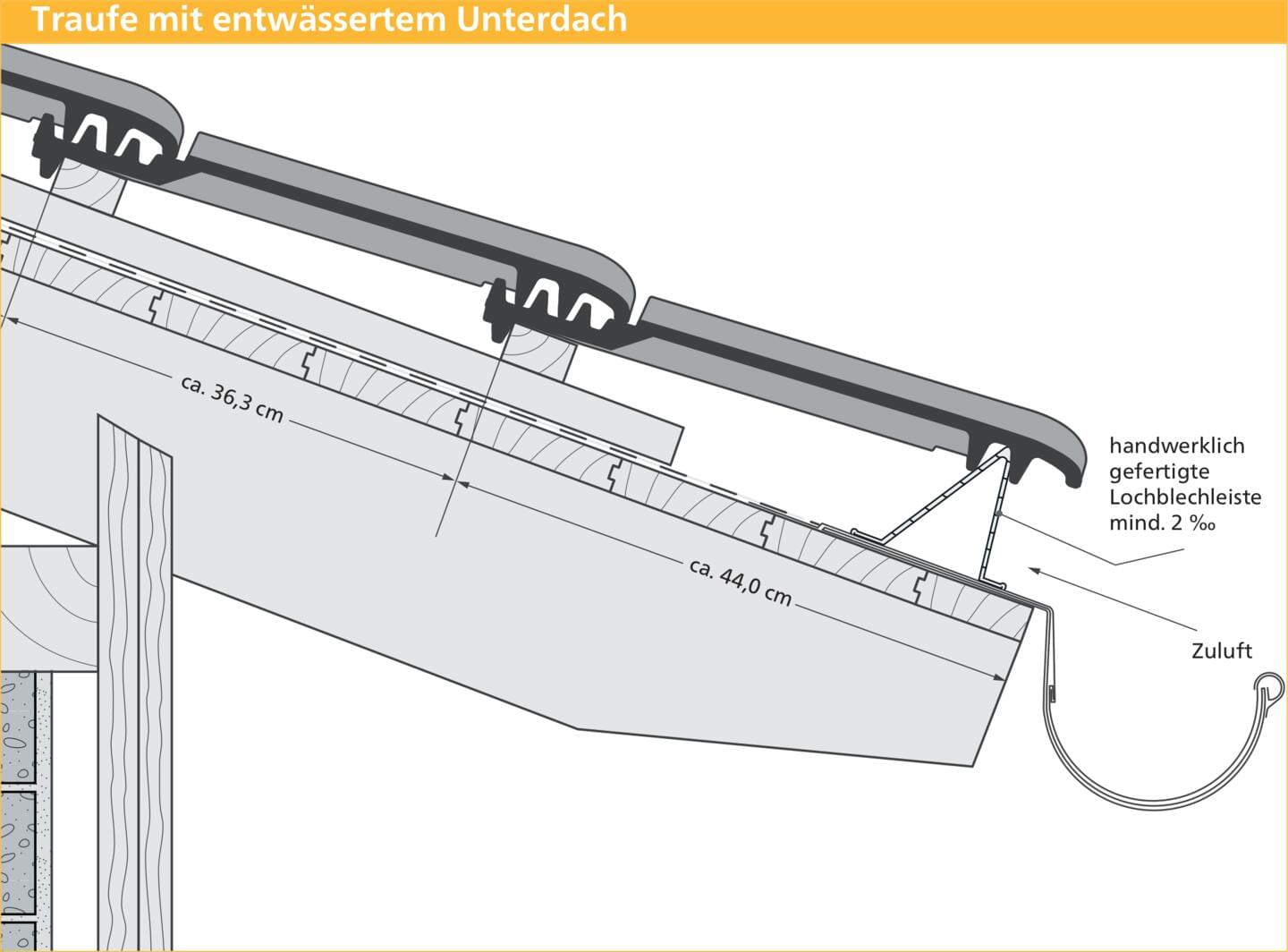

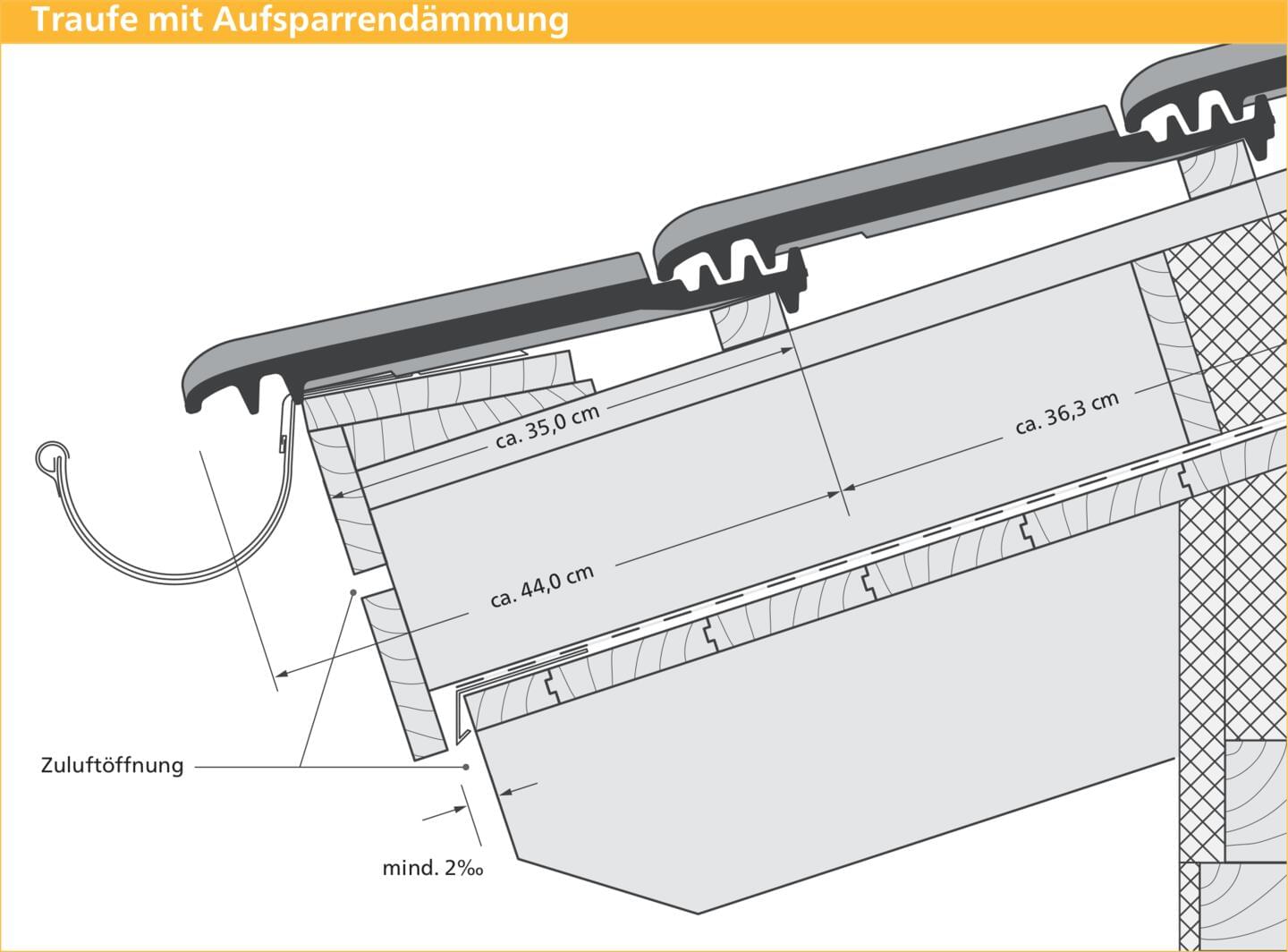

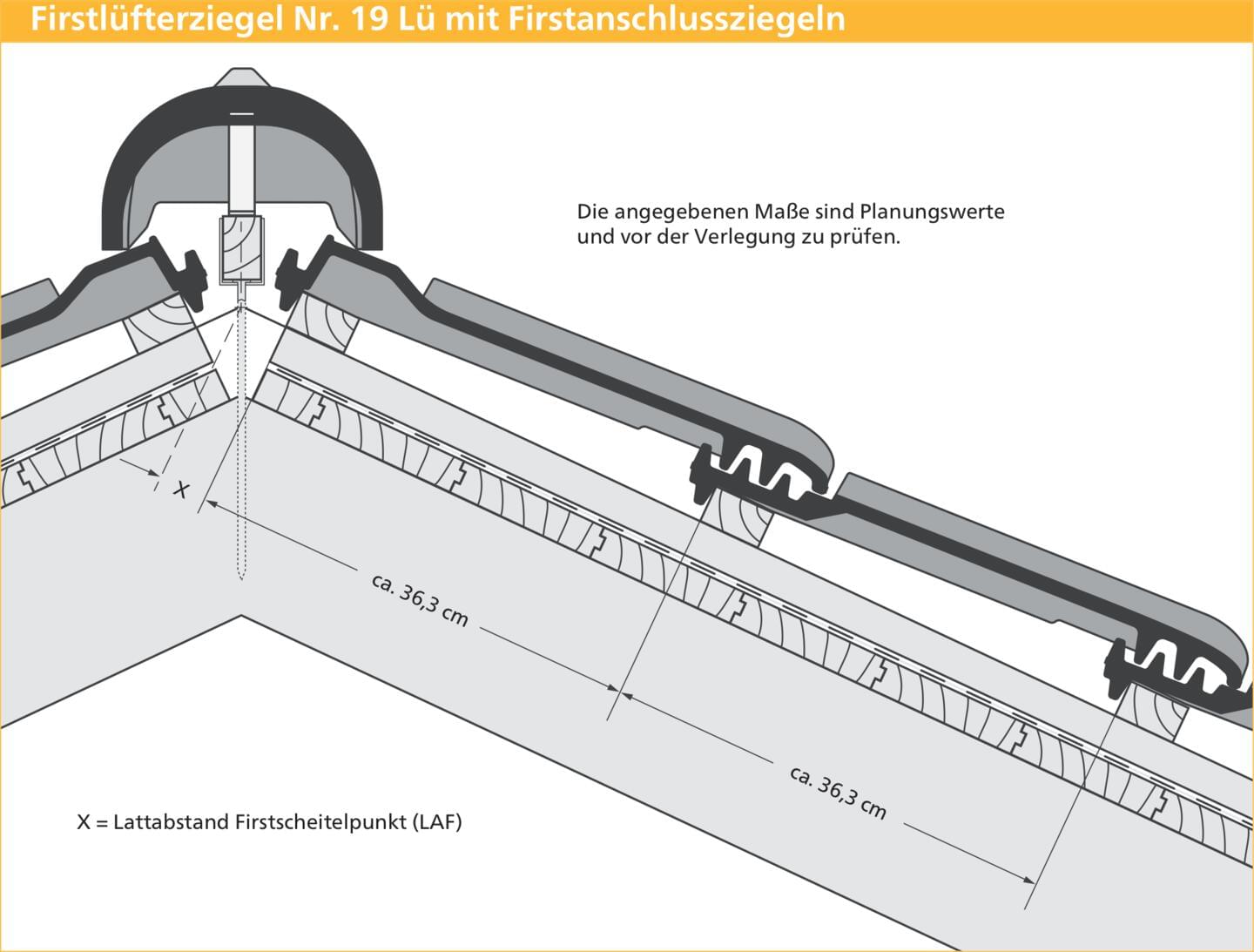

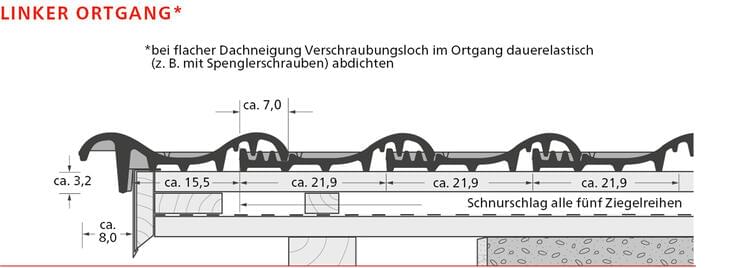

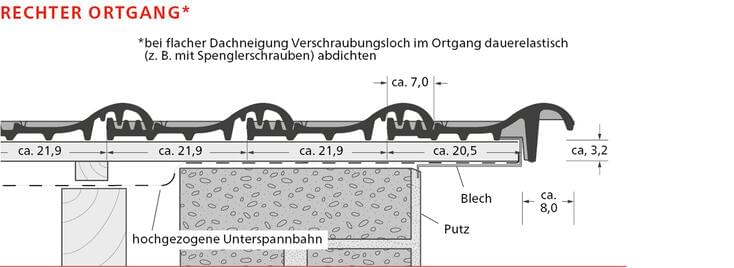

Technische Zeichnungen

Diese Argumente sprechen für den
ERLUS E 58 RS

  • Ideal für flach geneigte Dächer ab 10° Dachneigung
    z.B. für Wohnraumerweiterung durch Aufstockung

  • Leichtes Handling ca. 4 kg pro Stück, mit einer Hand verlegbar

  • Perfektes Design in E 58-Optik harmonische Proportion, klare Kanten der Verfalzung, sanfte Wölbung der Sichtfläche

  • Lattweite ca. 36,3 cm

  • Hohe Windsogsicherheit der verklammerten Eindeckung durch Dreifach-Überdeckung im Vierziegeleck

  • Sehr gute Wasserführung durch hohe Stege in der Kopf- u. Seitenverfalzung

  • Extrem robust Hagelwiderstandsklasse 4

  • Sturmkerben für den passgenauen Sitz der Sturmklammer

  • Besonders robust und bruchsicher durch hohe Stege an Vorder- und Rückseite

  • Regensicher ab 10° Dachneigung durch Ringverfalzung mit dreifachem Kopf- und Seitenfalz

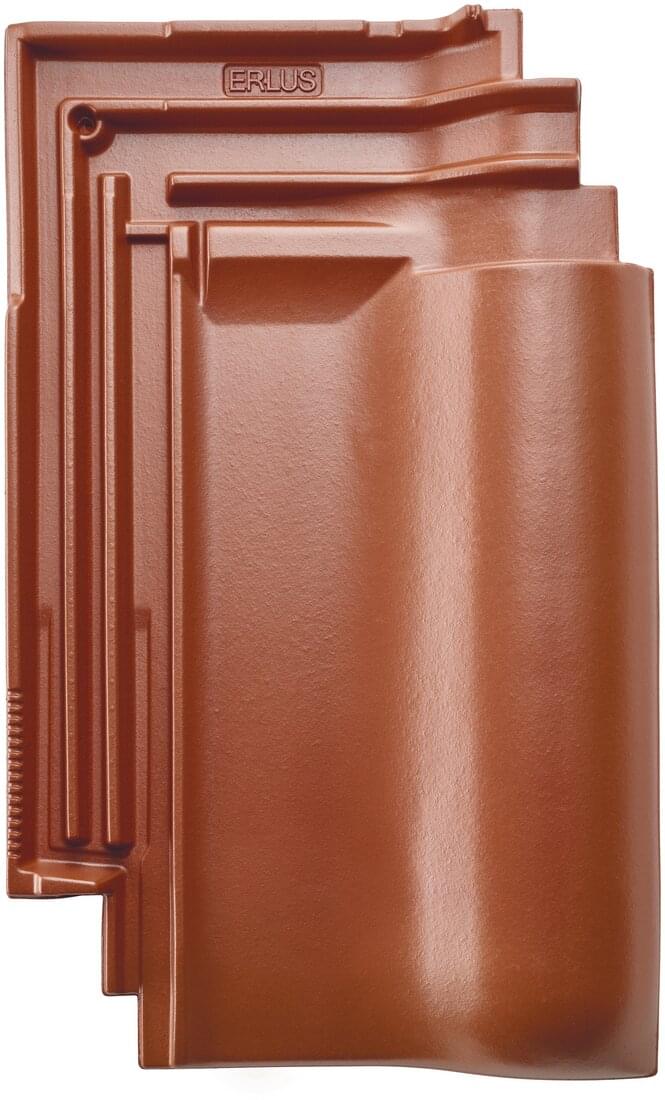

Flächenziegel

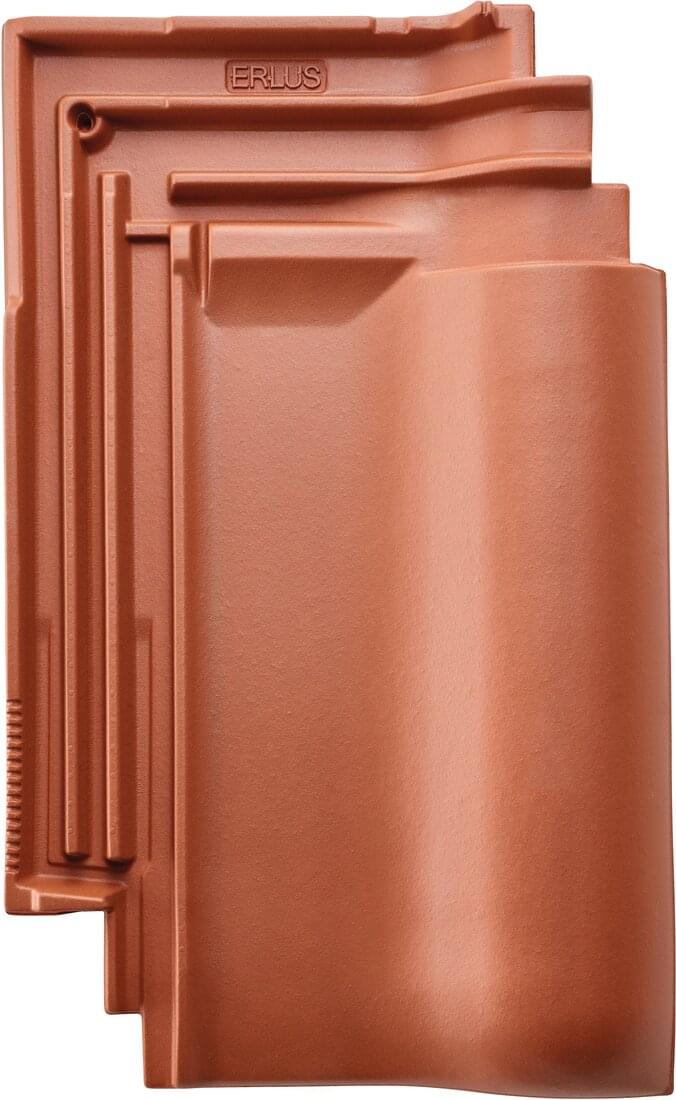

E 58 RS - Rot | Lieferprogrammbild
Flächenziegel

ERLUS Standardzubehör

E 58 RS - Ortgangziegel links Rot | Lieferprogrammbild
Ortgangziegel links
E 58 RS - Ortgangziegel rechts Rot | Lieferprogrammbild
Ortgangziegel rechts
E 58 RS - Doppelwulstziegel Rot | Lieferprogrammbild
Doppelwulstziegel
E 58 RS - Firstanschlussziegel Rot | Lieferprogrammbild
Firstanschlussziegel
E 58 RS - Firstanschluss-Ortgangziegel links Rot | Lieferprogrammbild | © © ERLUS AG 2021
Firstanschluss-Ortgangziegel links
E 58 RS - Firstanschluss-Ortgangziegel rechts Rot | Lieferprogrammbild | © © ERLUS AG 2021
Firstanschluss-Ortgangziegel rechts
E 58 RS - Firstanschluss-Doppelwulstziegel Rot | Lieferprogrammbild | © © ERLUS AG 2021
Firstanschluss-Doppelwulstziegel

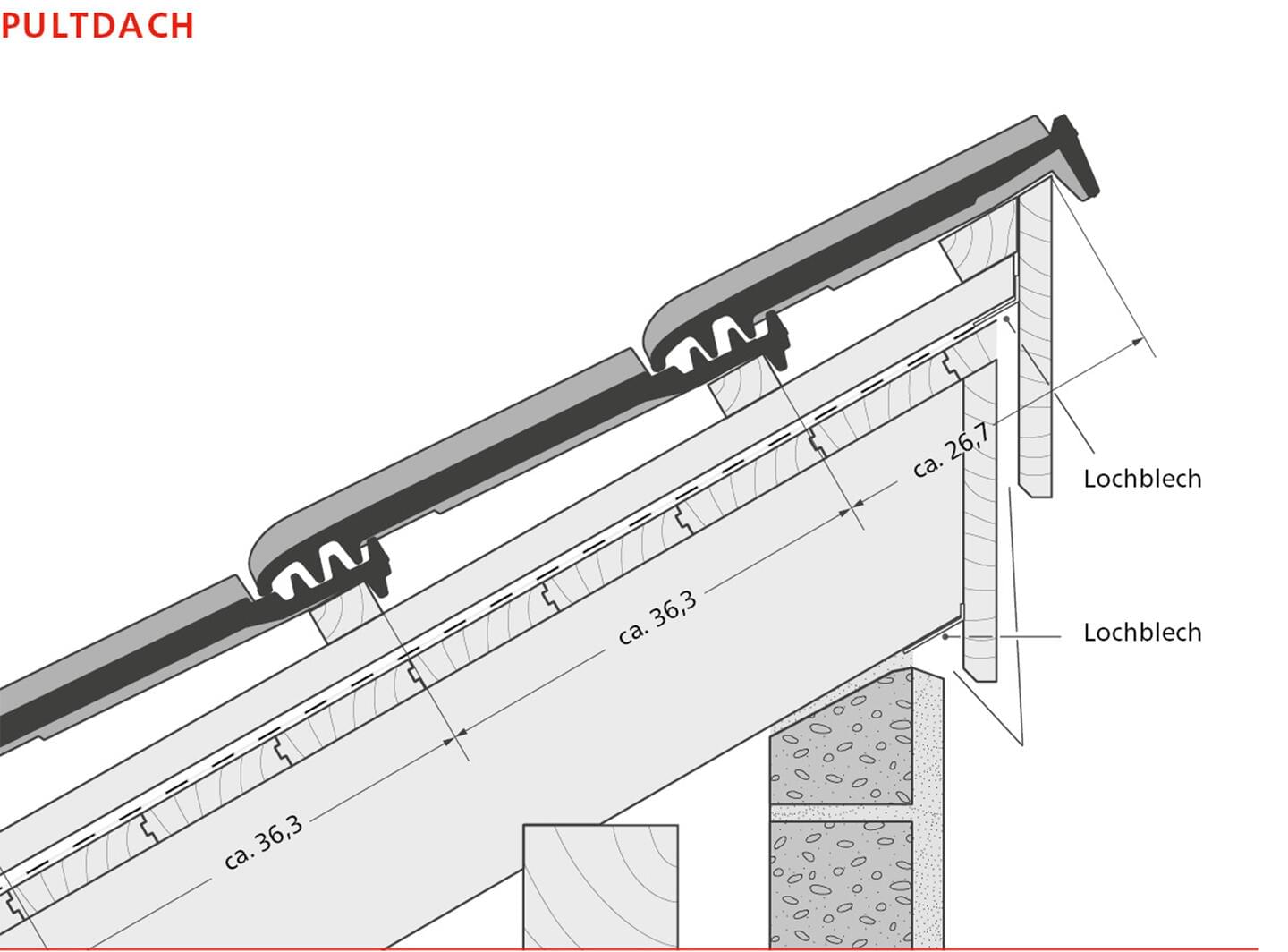

E 58 RS - Pultdachziegel Rot | Lieferprogrammbild
Pultdachziegel
E 58 RS - Pultdach-Ortgangziegel links Rot | Lieferprogrammbild
Pultdach-Ortgangziegel links
E 58 RS - Pultdach-Ortgangziegel rechts Rot | Lieferprogrammbild
Pultdach-Ortgangziegel rechts
E 58 RS - Lüftungsziegel Rot | Lieferprogrammbild
Lüftungsziegel
E 58 RS - Schneestoppziegel Rot | Lieferprogrammbild
Schneestoppziegel
Firstziegel Nr. 15 Rot | Lieferprogrammbild | © © ERLUS AG 2021
Firstziegel Nr. 15
Firstabschlussziegel Nr. 15 Rot | Lieferprogrammbild | © © ERLUS AG 2021
Firstabschlussziegel Nr. 15
Firstausgleichsziegel Nr. 15 Rot | Lieferprogrammbild | © © ERLUS AG 2021
Firstausgleichsziegel Nr. 15
Firstlüfterziegel Nr. 15 Lü Rot | Lieferprogrammbild | © © ERLUS AG 2021
Firstlüfterziegel Nr. 15 Lü
Firstanfangsziegel Nr. 15 Lü Rot | Lieferprogrammbild | © © ERLUS AG 2021
Firstanfangsziegel Nr. 15 Lü
Firstendziegel Nr. 15 Lü Rot | Lieferprogrammbild | © © ERLUS AG 2021
Firstendziegel Nr. 15 Lü
Firstziegel Nr. 18 Rot | Lieferprogrammbild | © © ERLUS AG 2021
Firstziegel Nr. 18
Firstabschlussziegel Nr. 18 Rot | Lieferprogrammbild | © © ERLUS AG 2021
Firstabschlussziegel Nr. 18
Firstausgleichsziegel Nr. 18 Rot | Lieferprogrammbild | © © ERLUS AG 2021
Firstausgleichsziegel Nr. 18
Firstlüfterziegel Nr. 19 Lü Rot | Lieferprogrammbild | © © ERLUS AG 2021
Firstlüfterziegel Nr. 19 Lü
Firstanfangsziegel Nr. 19 Lü Rot | Lieferprogrammbild | © © ERLUS AG 2021
Firstanfangsziegel Nr. 19 Lü
Firstendziegel Nr. 19 Lü Rot | Lieferprogrammbild | © © ERLUS AG 2021
Firstendziegel Nr. 19 Lü
Firstziegel Nr. 21 Rot | Lieferprogrammbild | © © ERLUS AG 2021
Firstziegel Nr. 21
Firstabschlussziegel Nr. 21 Rot | Lieferprogrammbild | © © ERLUS AG 2021
Firstabschlussziegel Nr. 21
Firstausgleichsziegel Nr. 21 Rot | Lieferprogrammbild | © © ERLUS AG 2021
Firstausgleichsziegel Nr. 21

ERLUS Markenzubehör

E 58 RS - ALU-SYSTEM Sanitärlüfter DN 125 komplett rot - alu | Lieferprogrammbild
ALU-SYSTEM Sanitärlüfter DN 125 komplett
E 58 RS - ALU-SYSTEM Antennenhaube rot - alu | Lieferprogrammbild
ALU-SYSTEM Antennenhaube
E 58 RS - ALU-SYSTEM Durchführungsziegel für Solaranlagen rot - alu | Lieferprogrammbild
ALU-SYSTEM Durchführungsziegel für Solaranlagen
ALU-SYSTEM Schneefanggitterhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefanggitterhalter
ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang naturrot/rot engobiert | Lieferprogrammbild
ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang
ALU-SYSTEM Schneefangdoppelrohrhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefangdoppelrohrhalter
ALU-SYSTEM Schneefangrundrohr, 2 m lang naturrot/rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefangrundrohr, 2 m lang
ALU-SYSTEM Rohrverbinder für Schneefangrundrohr | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rohrverbinder für Schneefangrundrohr
ALU-SYSTEM Rundholzhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rundholzhalter

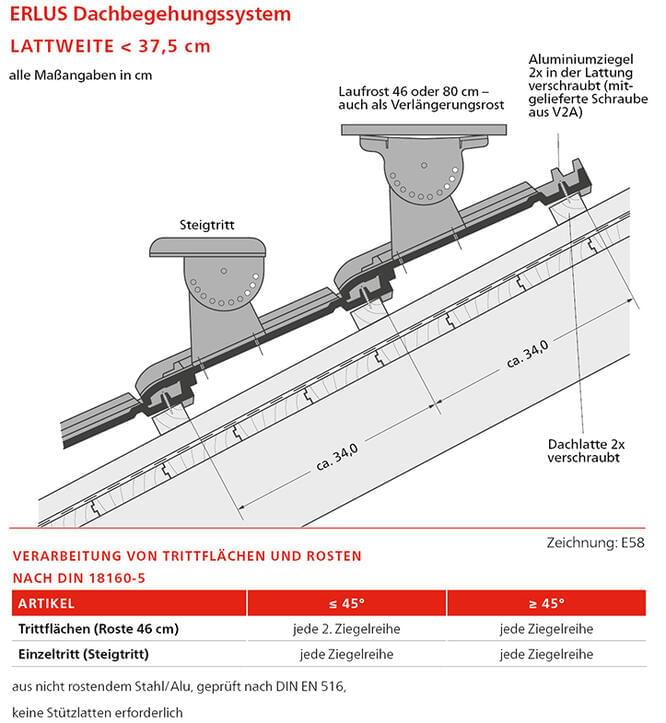

ALU-SYSTEM Steigtritt | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Steigtritt
ALU-SYSTEM Rost 50 x 25 cm für Schornsteinfegerarbeiten | Lieferprogrammbild | © ERLUS AG 2021
ALU-SYSTEM Rost 50 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Verlängerungsrost 80 x 25 cm  | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Verlängerungsrost 80 x 25 cm
ALU-SYSTEM Laufrosthalter unbeschichtet | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Laufrosthalter unbeschichtet
ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A
E 58 RS - ALU-SYSTEM Solarträger rot - alu | Lieferprogrammbild
ALU-SYSTEM Solarträger
KERAMIK Firstendscheibe mit ERLUS-Logo Naturrot | Lieferprogrammbild
KERAMIK Firstendscheibe mit ERLUS-Logo
KERAMIK Verlängerungsplatte universal für Firstabschlussziegel Naturrot | Lieferprogrammbild
KERAMIK Verlängerungsplatte universal für Firstabschlussziegel
KERAMIK Walmkappe für Firstziegel Nr. 15 Rot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 15
KERAMIK Walmkappe für Firstziegel Nr. 18 Rot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 18
KERAMIK Walmkappe für Firstziegel Nr. 19 Anfänger Rot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 19 Anfänger
KERAMIK Walmkappe für Firstziegel Nr. 19 Ender Rot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 19 Ender
KERAMIK Walmkappe für Firstziegel Nr. 21 Naturrot | Lieferprogrammbild
KERAMIK Walmkappe für Firstziegel Nr. 21
KERAMIK Zeltdachspitze für Firstziegel Nr. 15 Rot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Zeltdachspitze für Firstziegel Nr. 15
KERAMIK Gratanfänger für Firstziegel Nr. 18 Rot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Gratanfänger für Firstziegel Nr. 18
KERAMIK Gratanfänger für Firstziegel Nr. 19 Naturrot | Lieferprogrammbild
KERAMIK Gratanfänger für Firstziegel Nr. 19
KERAMIK Gratanfänger für Firstziegel Nr. 21 Rot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Gratanfänger für Firstziegel Nr. 21
Universal ERLUS Sturmklammer I Größe "M" 2,5 mm 40/60 V2A Federstahl | Lieferprogrammbild | © © ERLUS AG 2021
Universal ERLUS Sturmklammer I M
Universal ERLUS Sturmklammer II Größe "M" 2,2 mm 40/60 V2A Federstahl | Lieferprogrammbild | © © ERLUS AG 2021
Universal ERLUS Sturmklammer II M
First-und Gratklammern für First 15/17 rot beschichtet -Systemverlegung- | Lieferprogrammbild
Firstklammer Nr. 15 / 17
First- und Gratklammern für Lüfterfirst Nr. 15 / 17  | Lieferprogrammbild
Firstklammer Nr. 15/17 Lü
First- und Gratklammern für Firstziegel Nr. 18/21 rot besch.  | Lieferprogrammbild
Firstklammer Nr. 18/21
First- und Gratklammern für Firstziegel Nr. 19  | Lieferprogrammbild
Firstklammer Nr. 19 Lü
Gratlüfterband aus Alu - 31 cm x 5 m rot (beschichtet) | Lieferprogrammbild
Gratlüfterband aus Alu - 31 cm x 5 m
Traufenschutzband rotbraun (beschichtet) | Lieferprogrammbild
Traufenschutzband
Traufenlüfterkamm rotbraun (beschichtet) | Lieferprogrammbild
Traufenlüfterkamm
Firstendscheibe aus Alu, flach rotbraun/schwarz (beschichtet) | Lieferprogrammbild | © © ERLUS AG 2021
Firstendscheibe aus Alu, flach

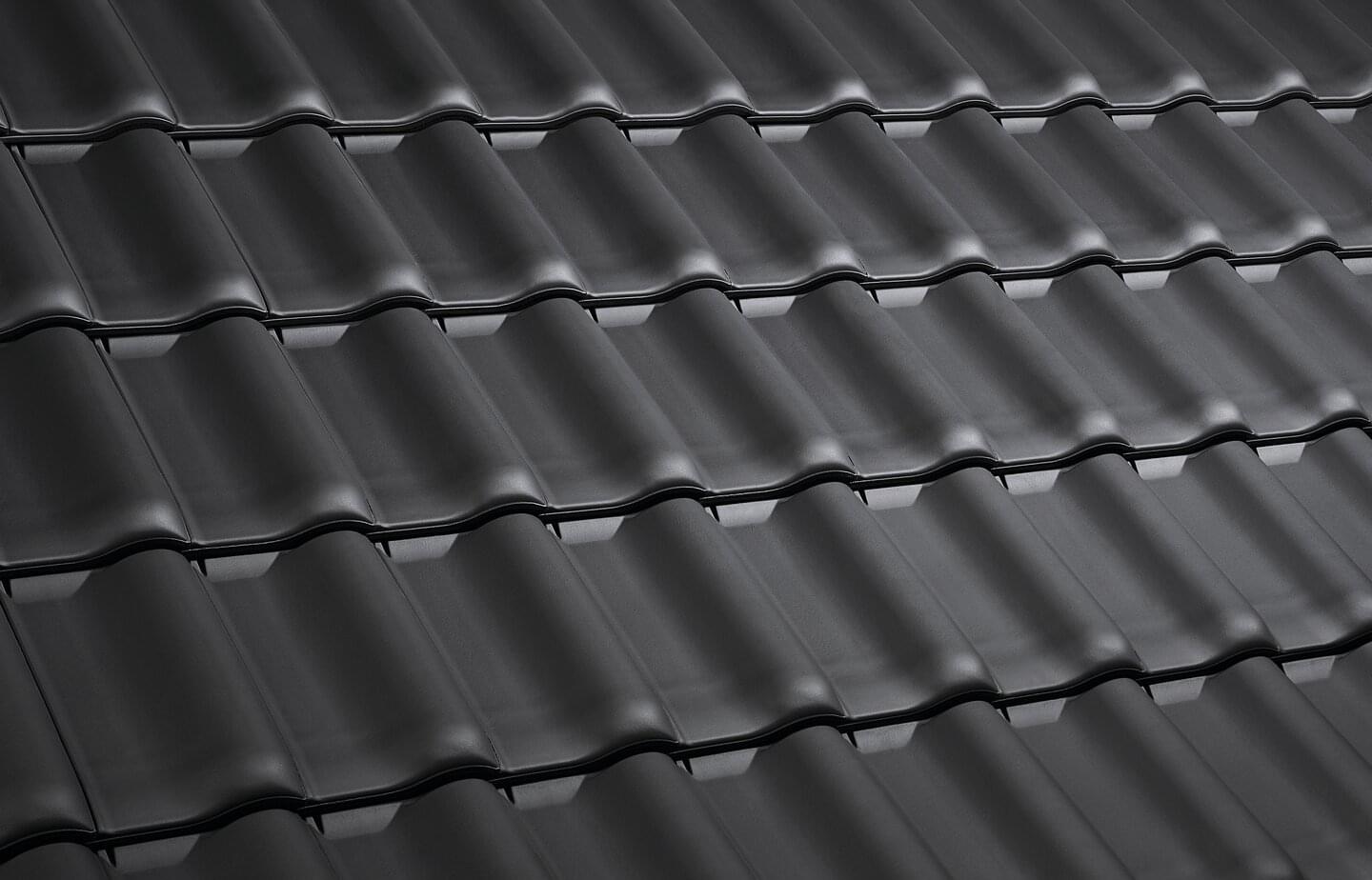

Dachflächen

E 58 RS - Kupferbraun | Dachflächenbild | © © ERLUS AG 2021 Kupferbraun

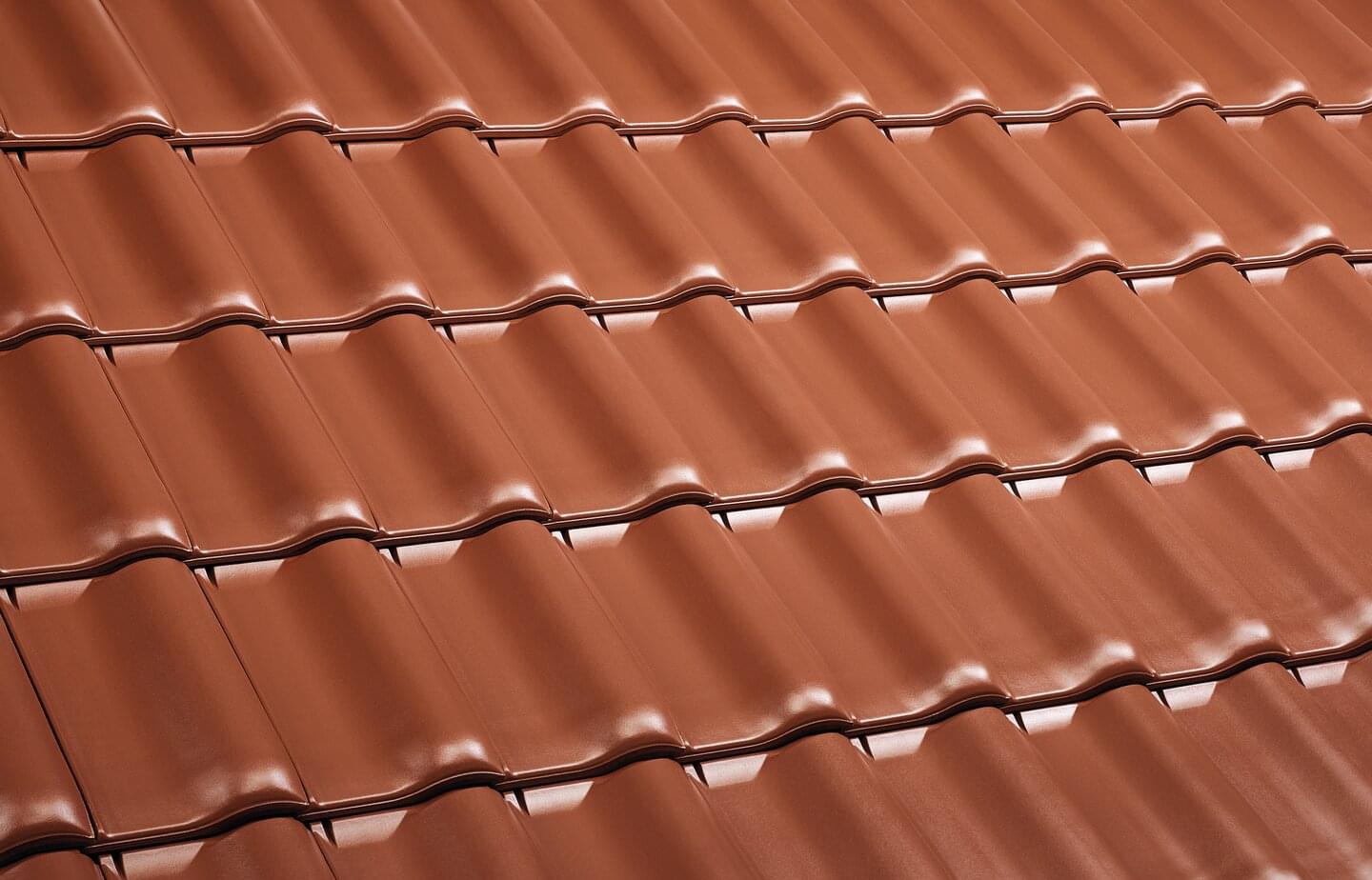

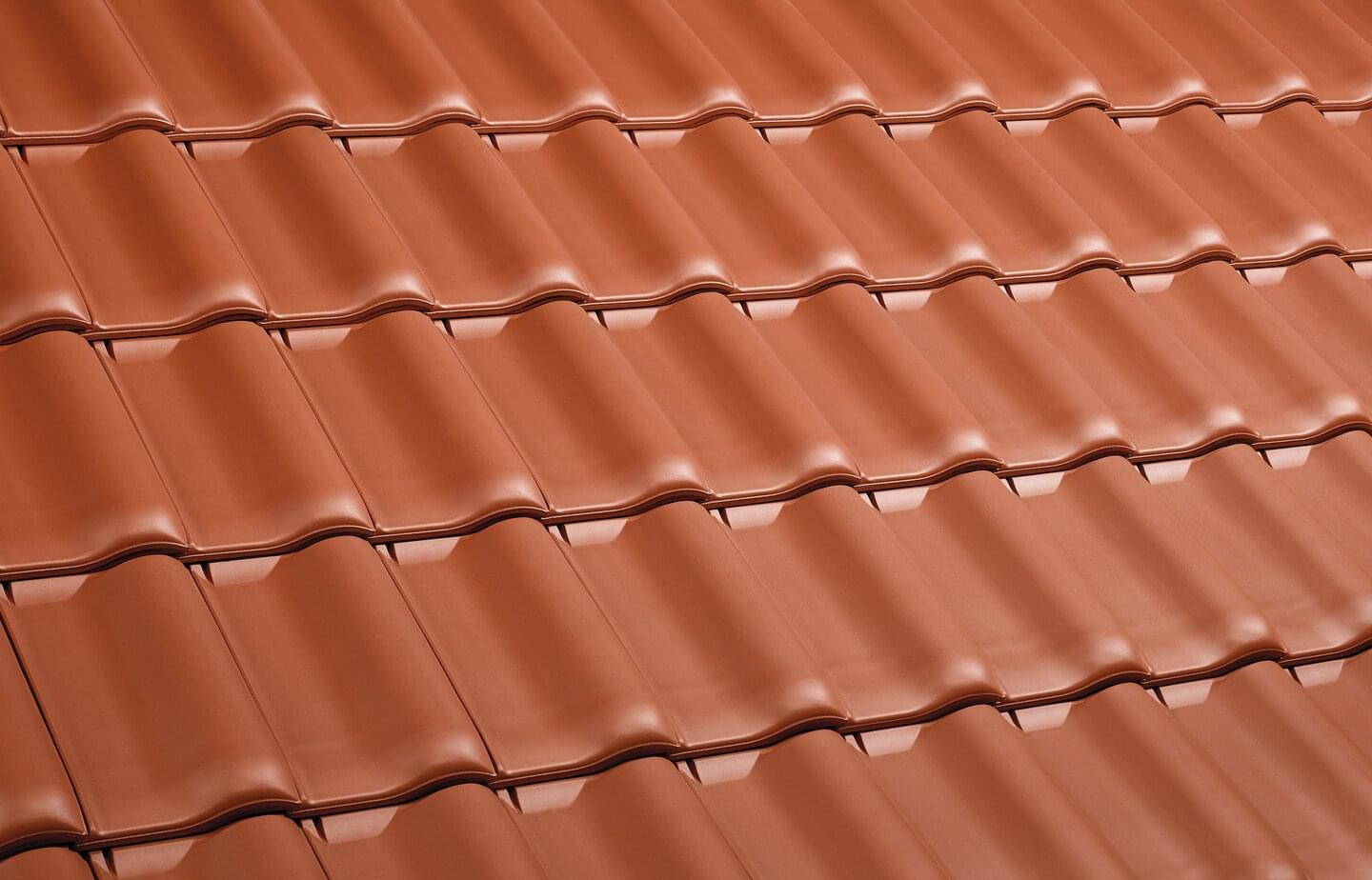

E 58 RS - Rot | Dachflächenbild | © © ERLUS AG 2021 Rot

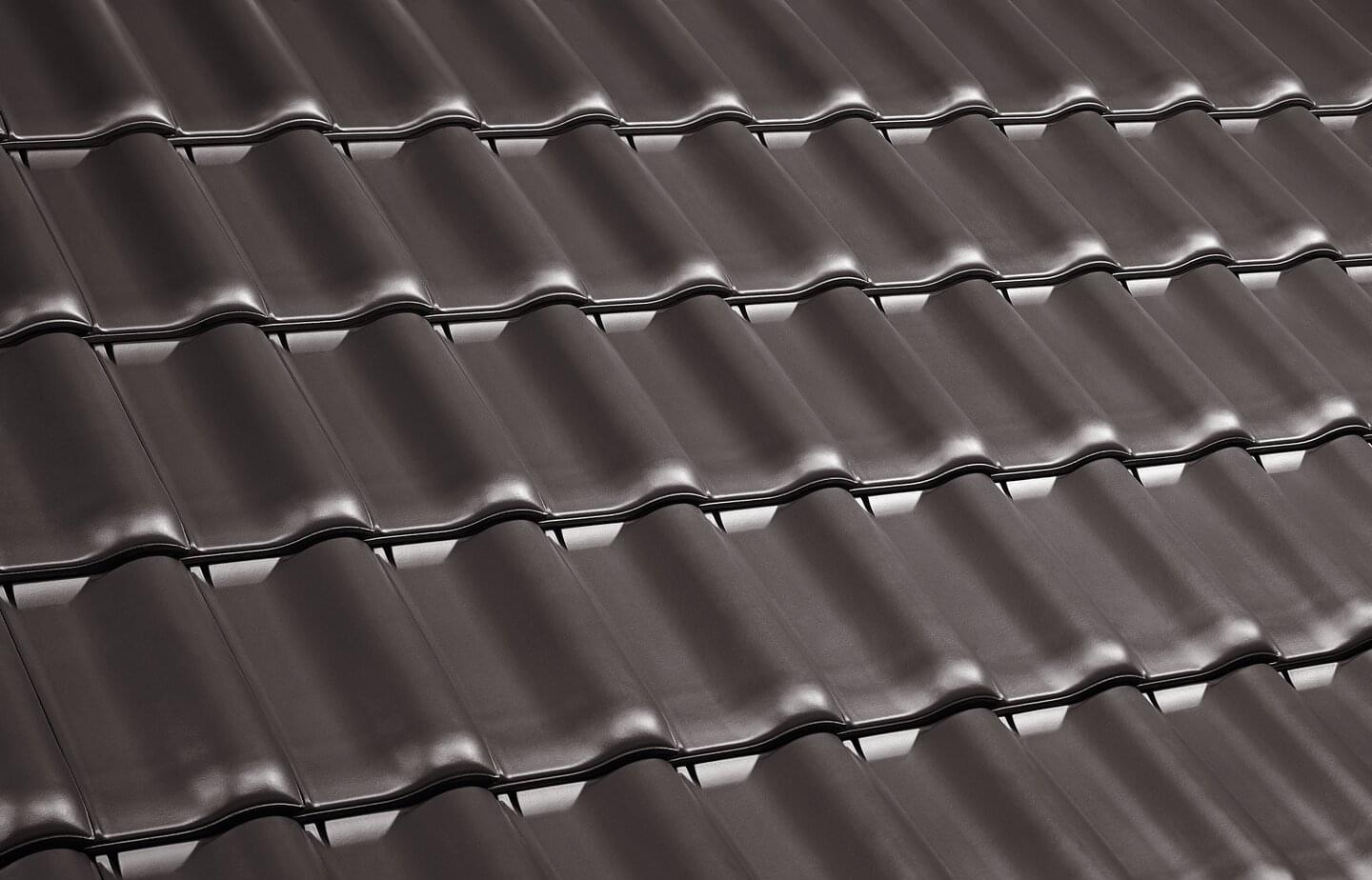

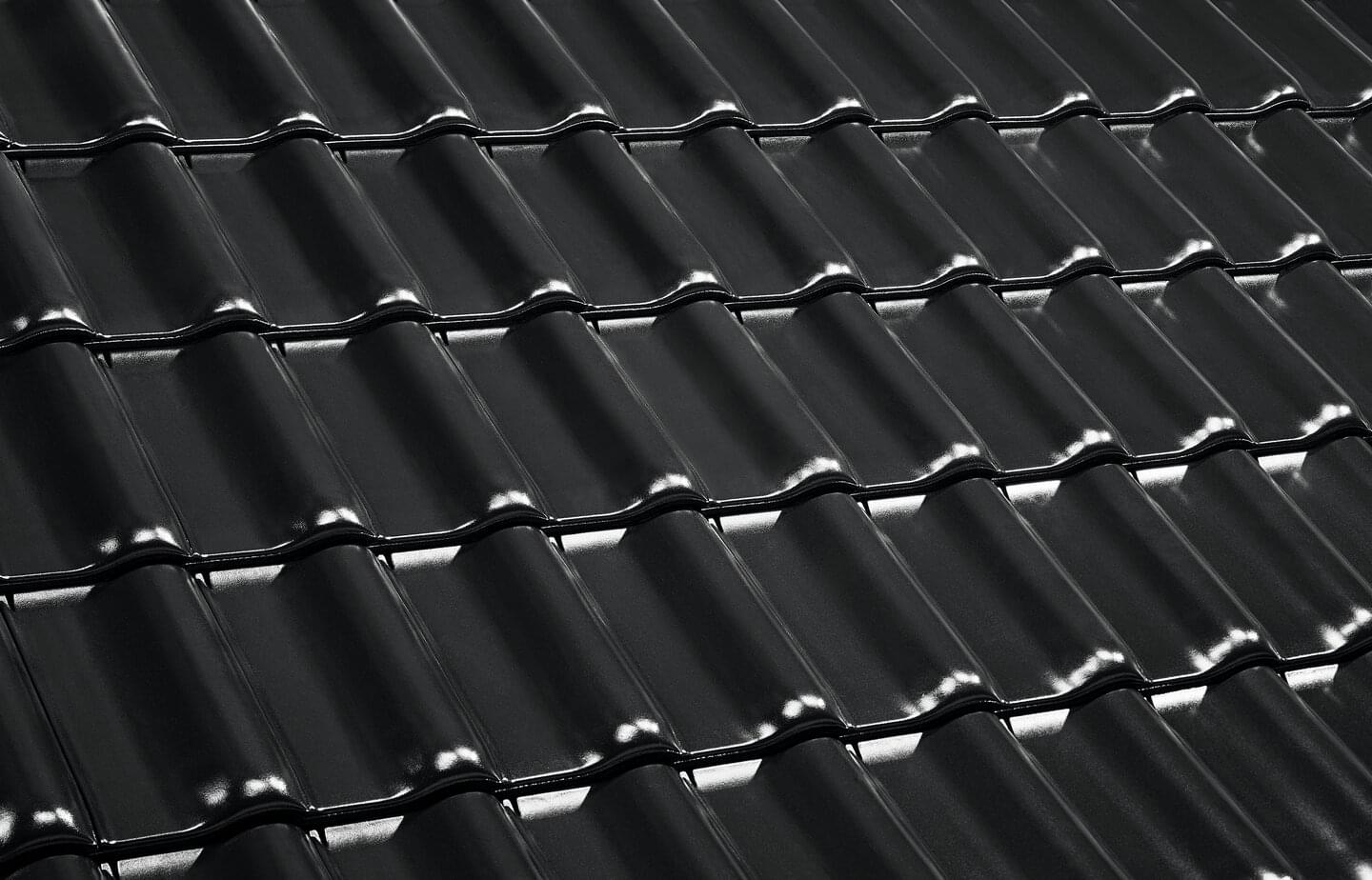

E 58 RS - Diamantschwarz | Dachflächenbild | © © ERLUS AG 2021 Diamantschwarz
E 58 RS - Schwarz Matt | Dachflächenbild | © © ERLUS AG 2021 Schwarz Matt
E 58 RS - Anthrazit | Dachflächenbild | © © ERLUS AG 2021 Anthrazit

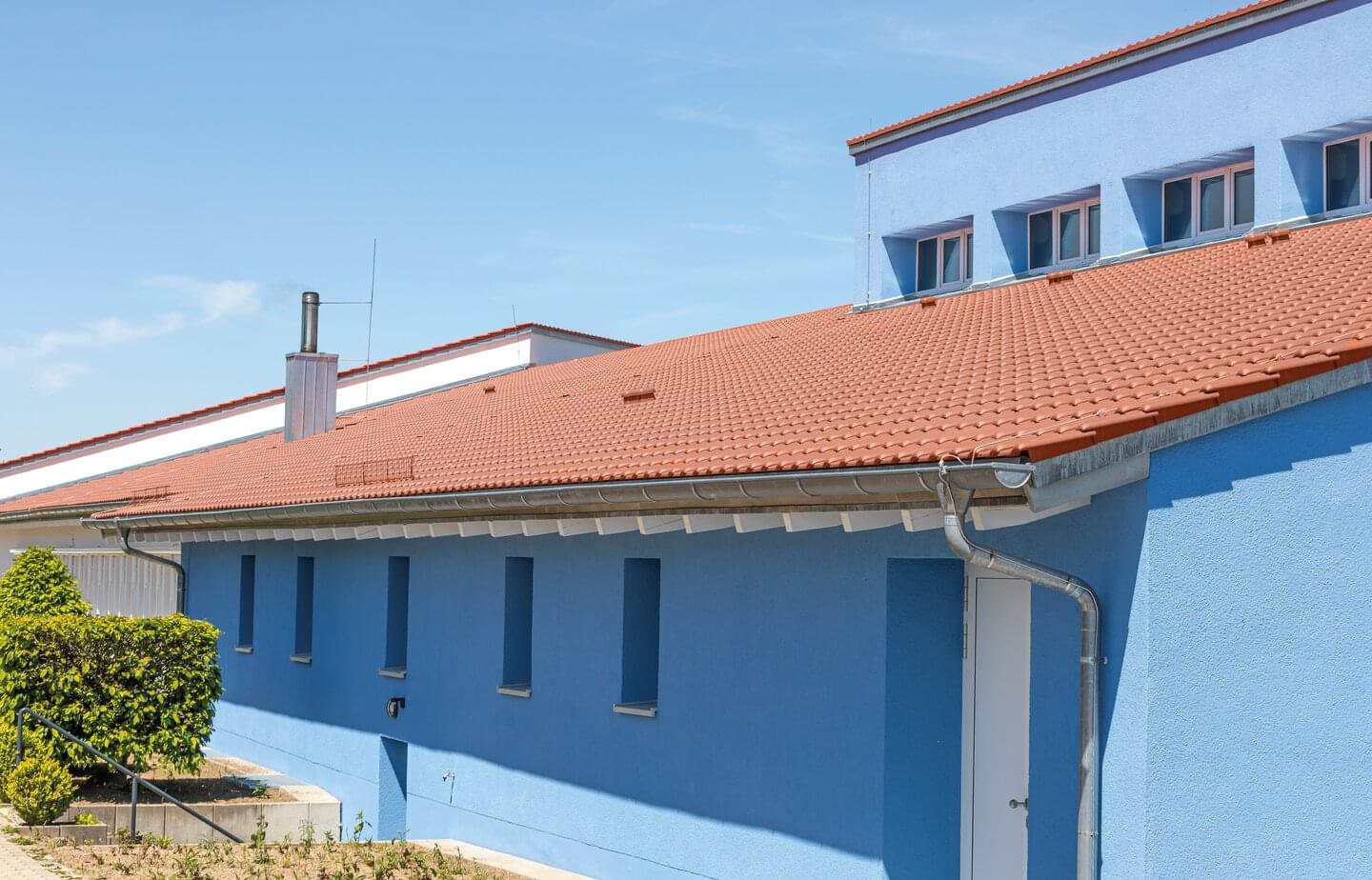

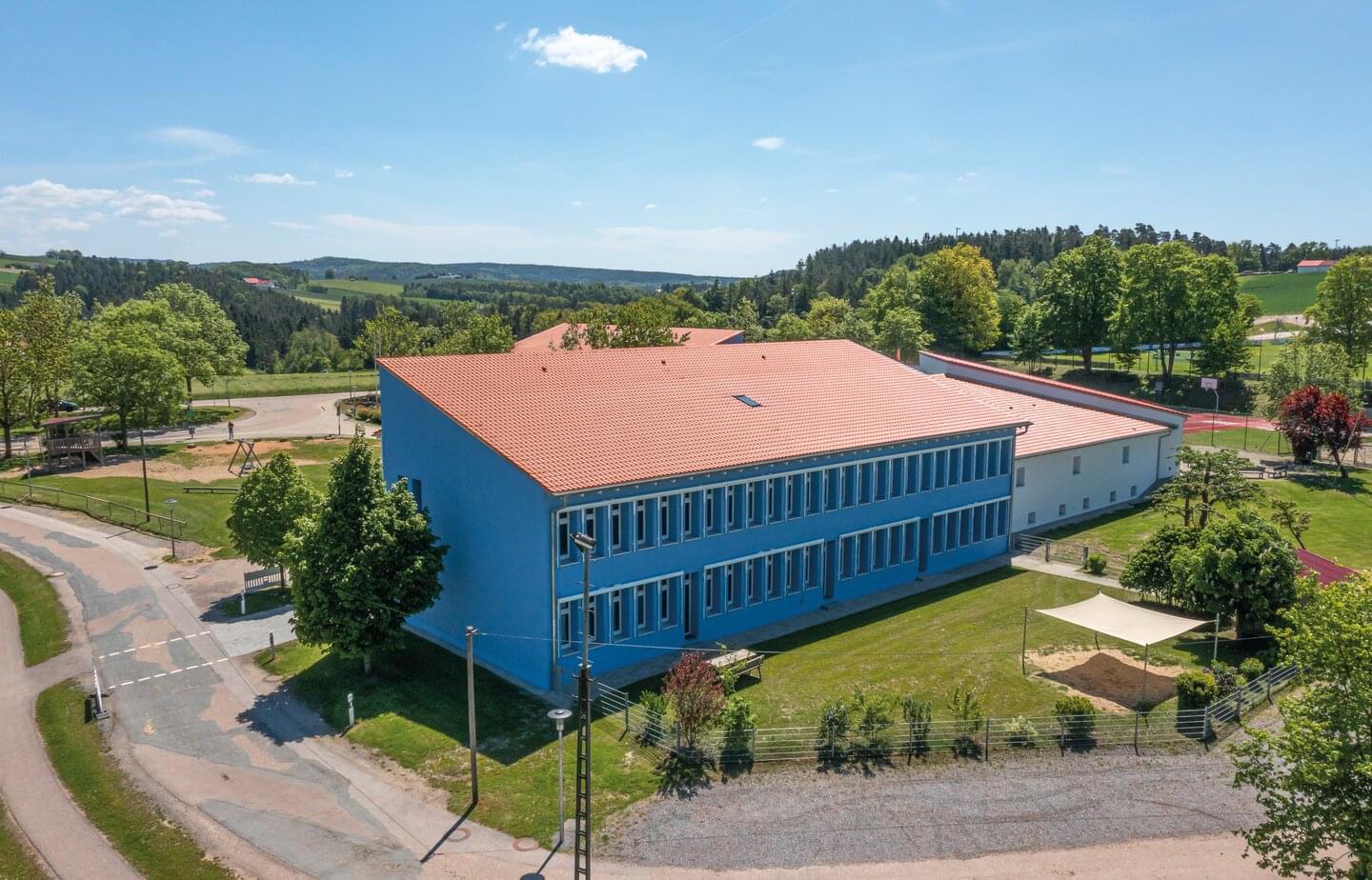

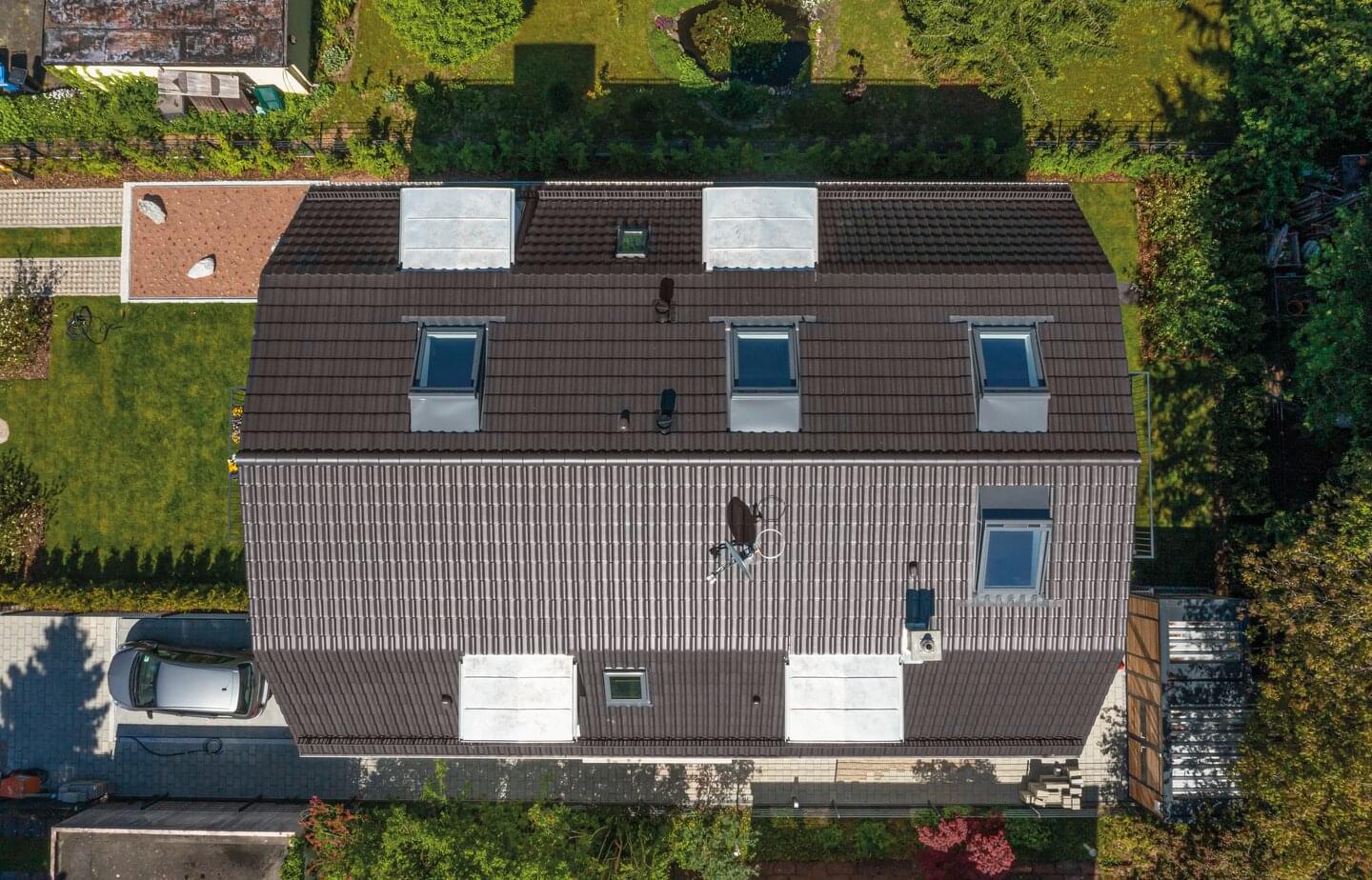

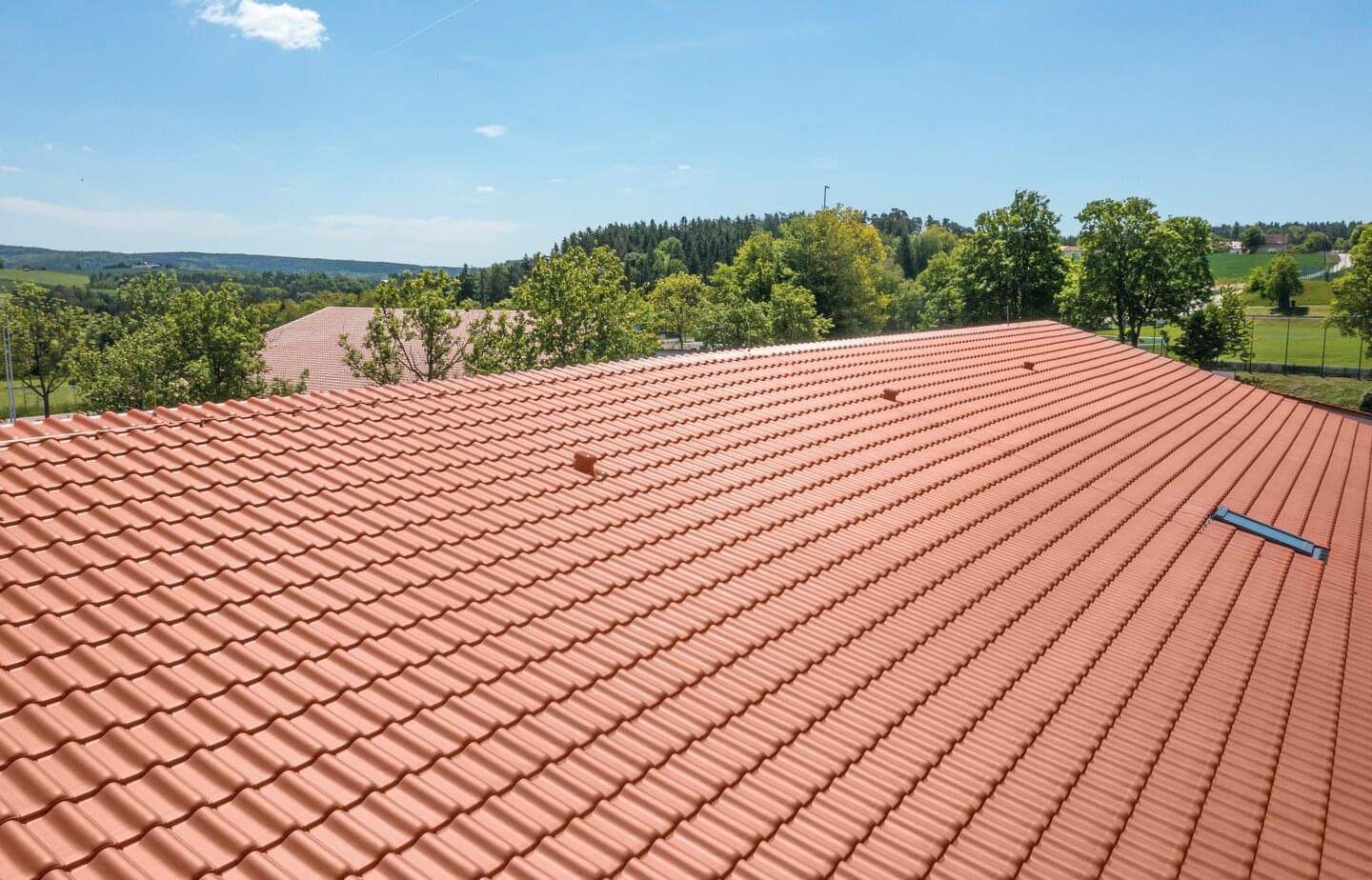

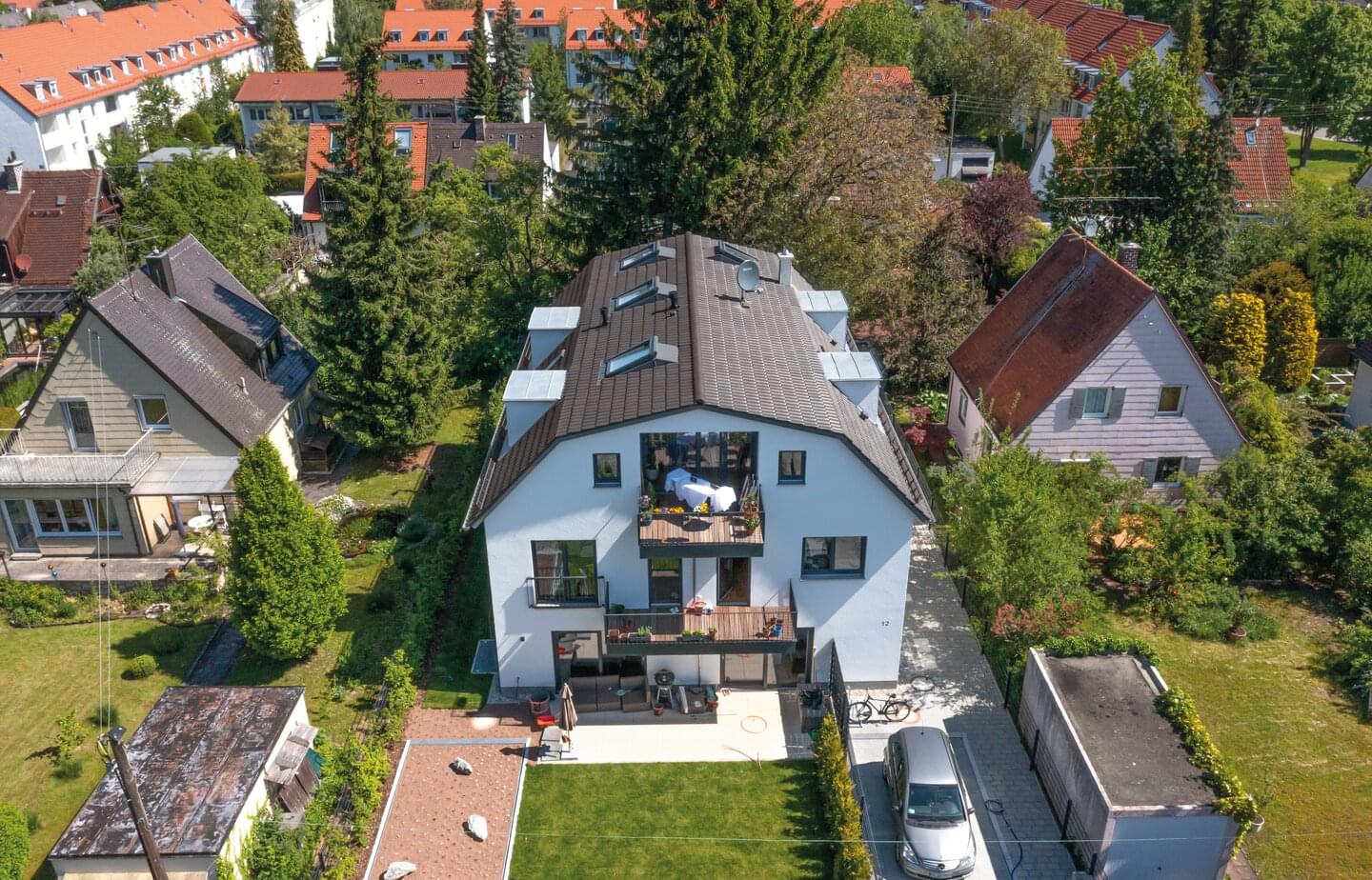

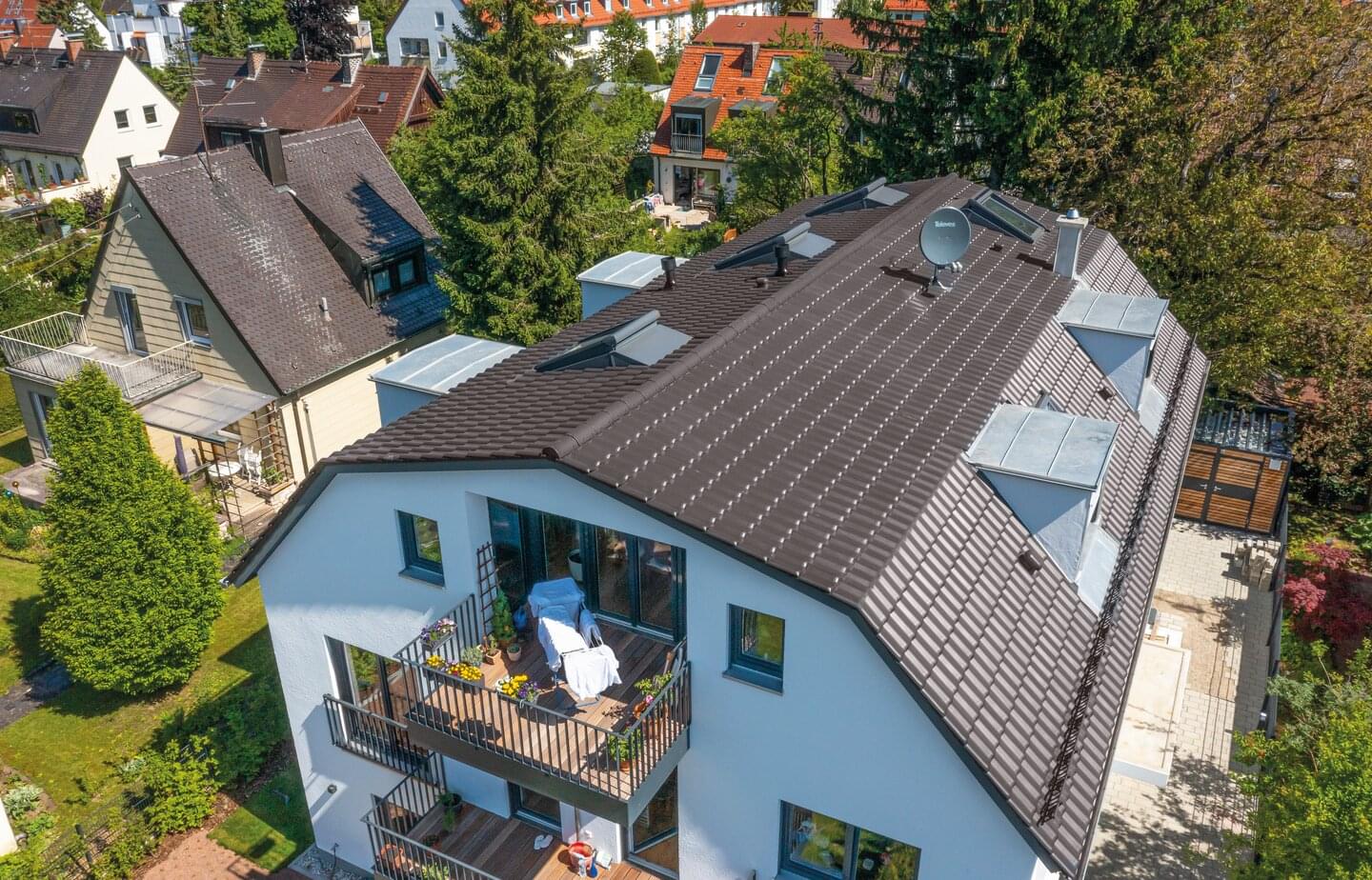

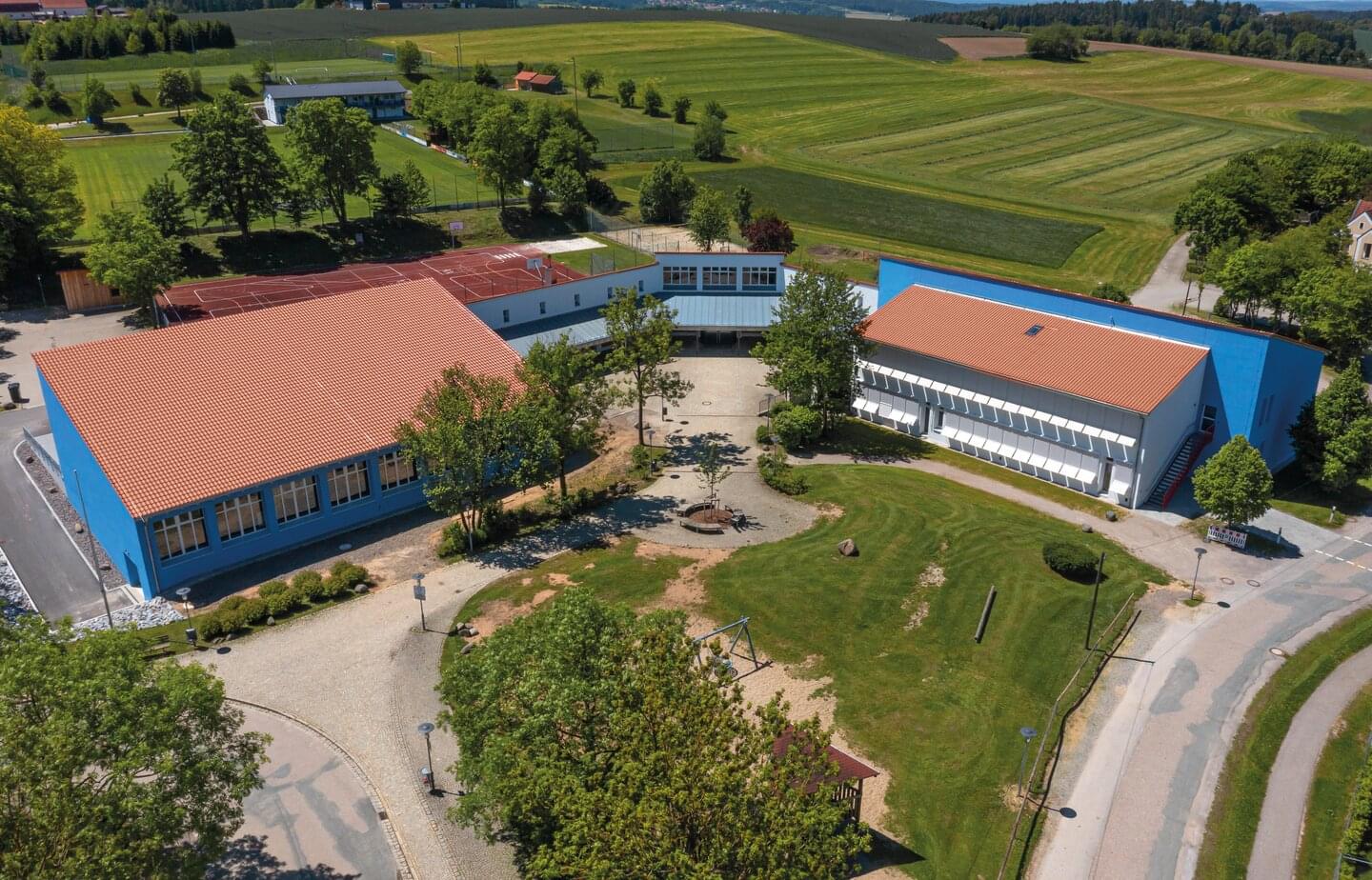

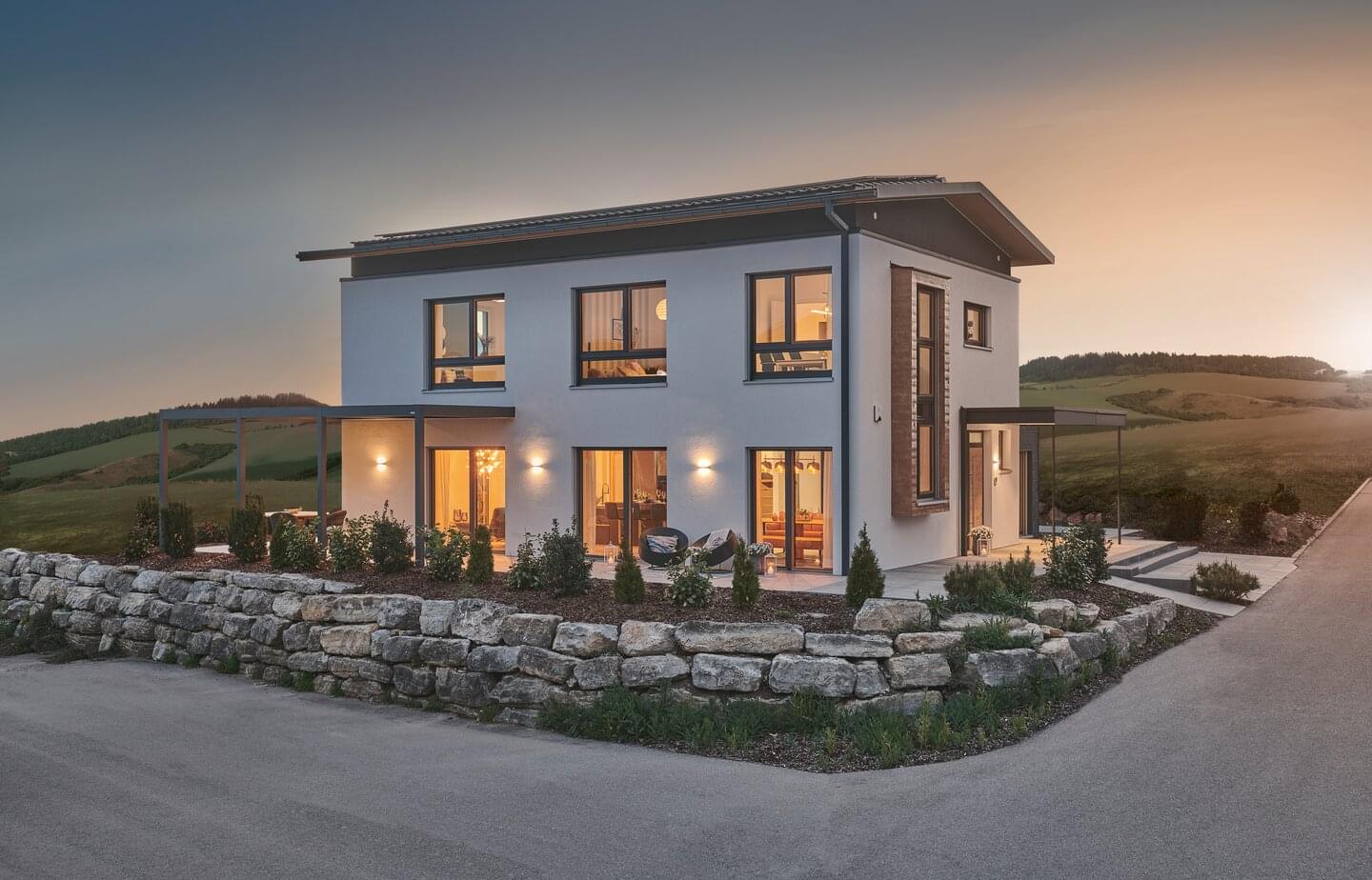

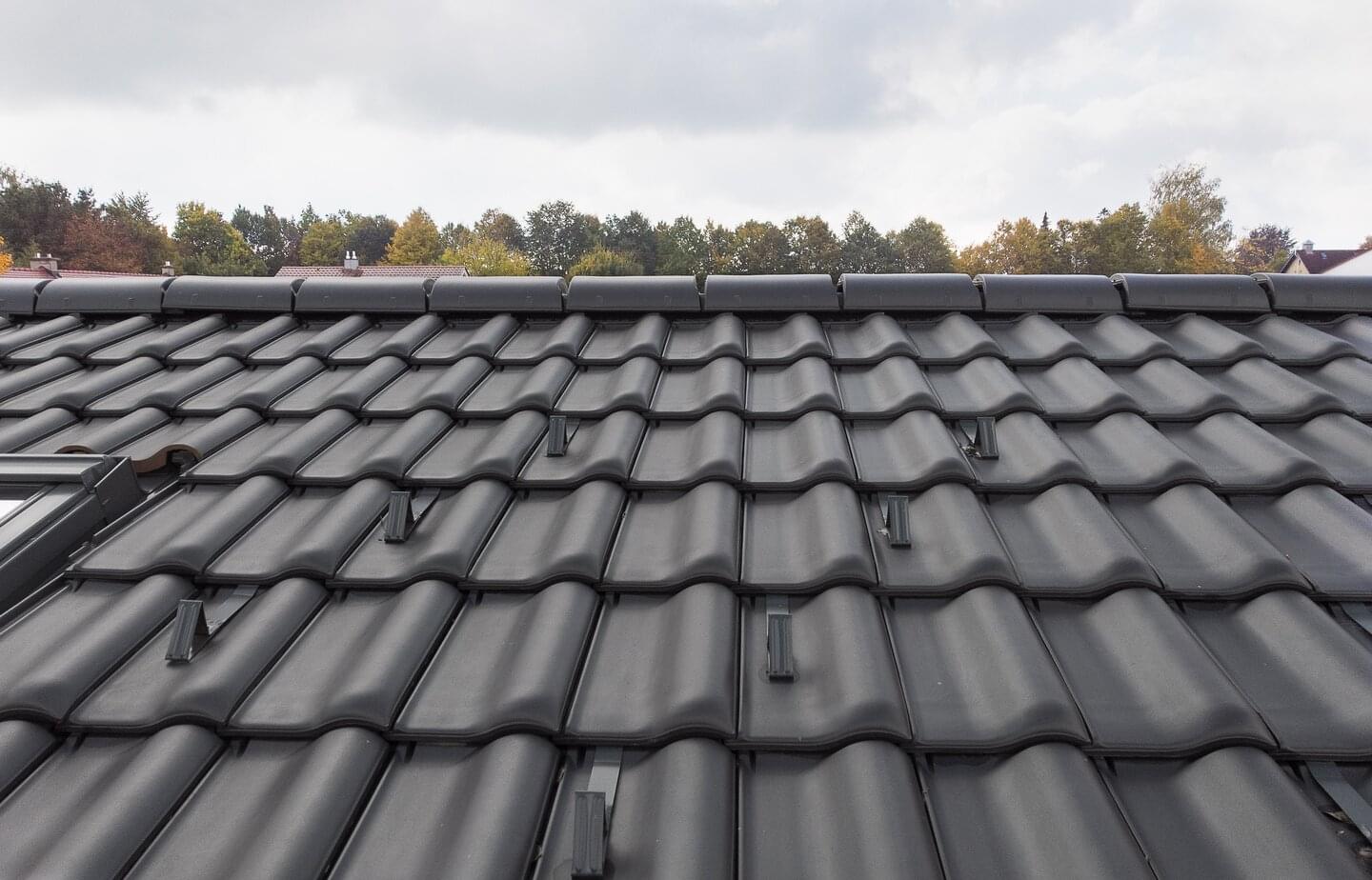

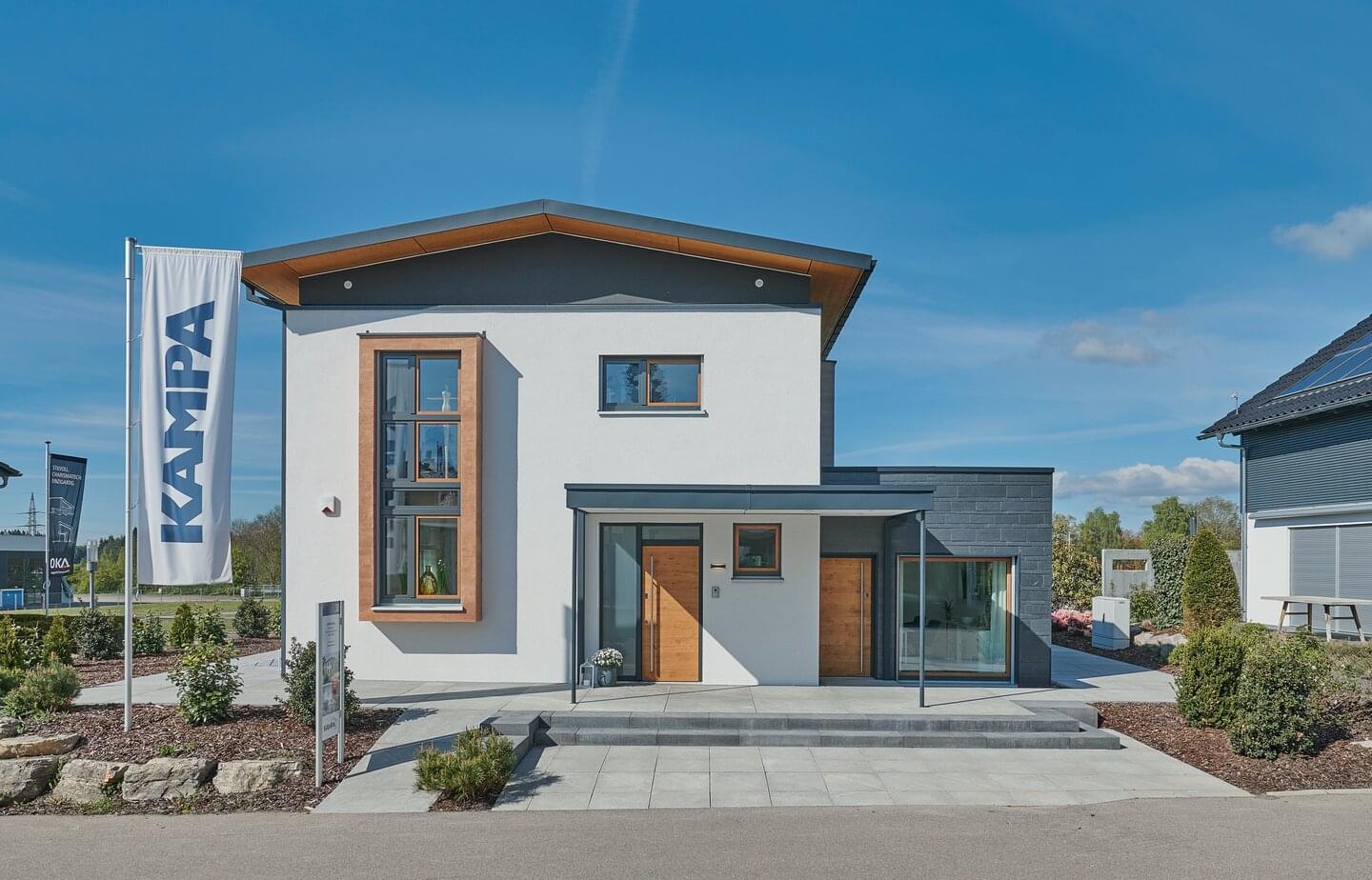

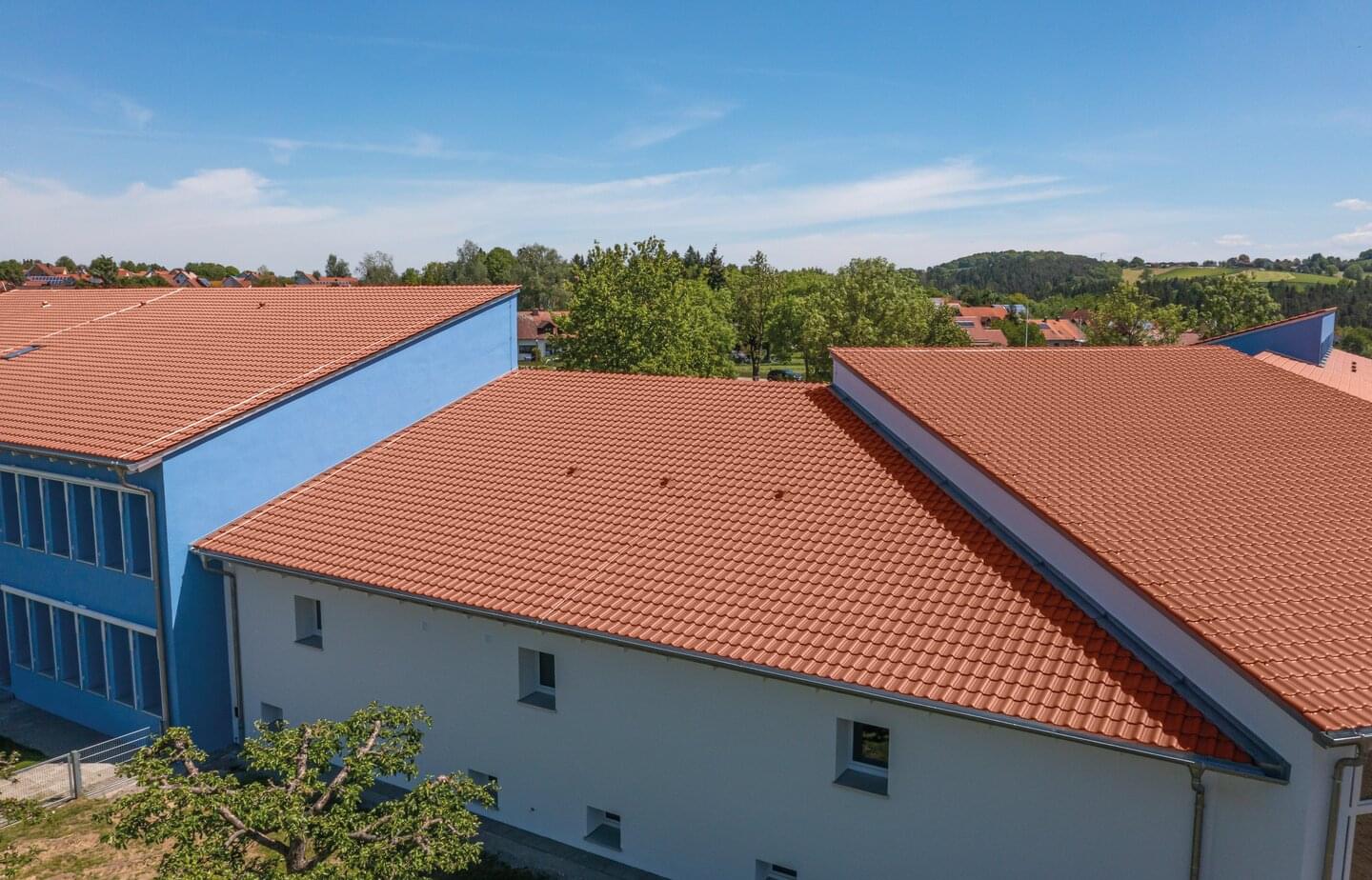

Referenzobjekte

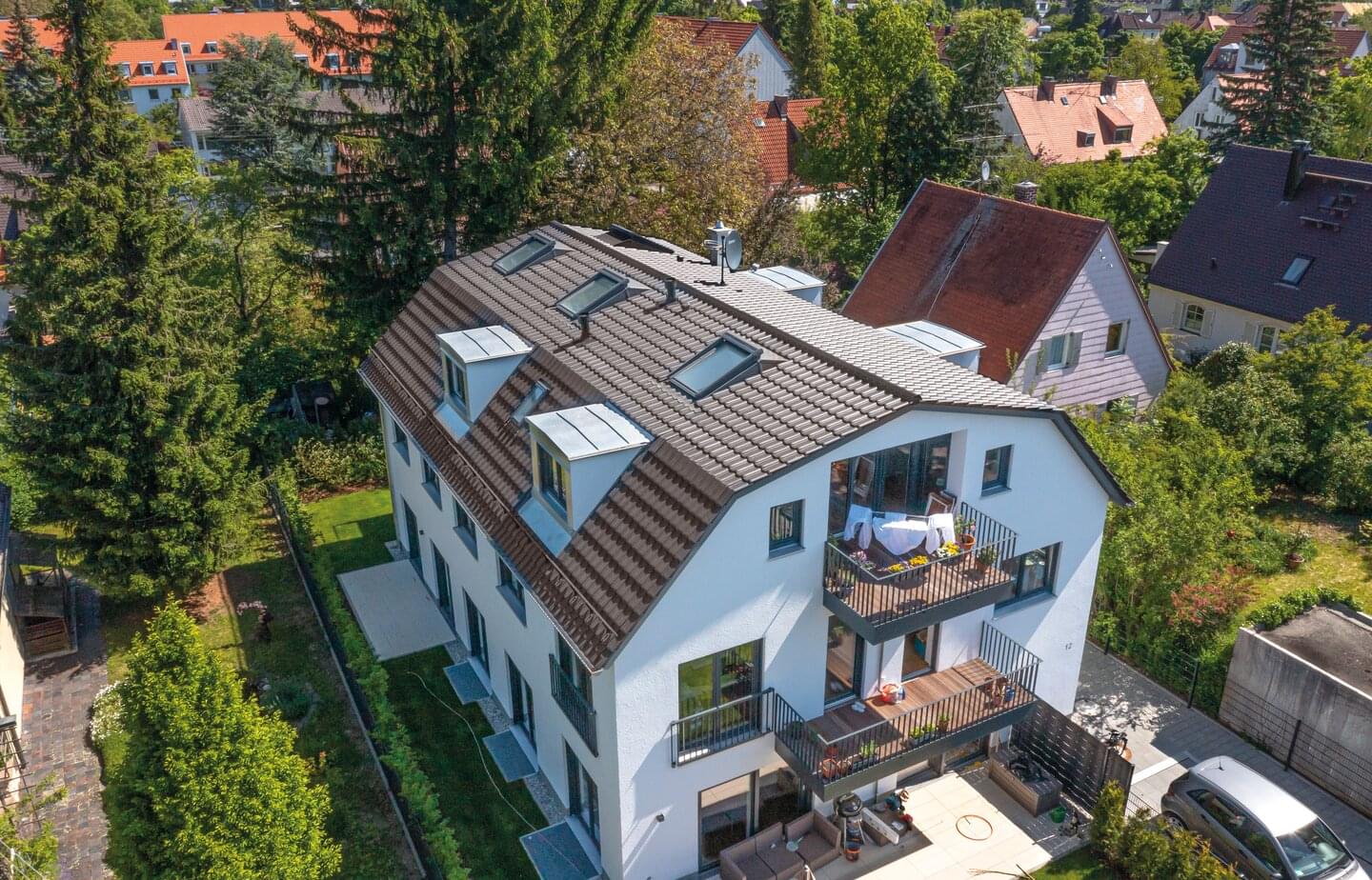

Ergoldsbacher E 58 RS® - Anthrazit | © ERLUS 2021 Ergoldsbacher E 58 RS® - Anthrazit

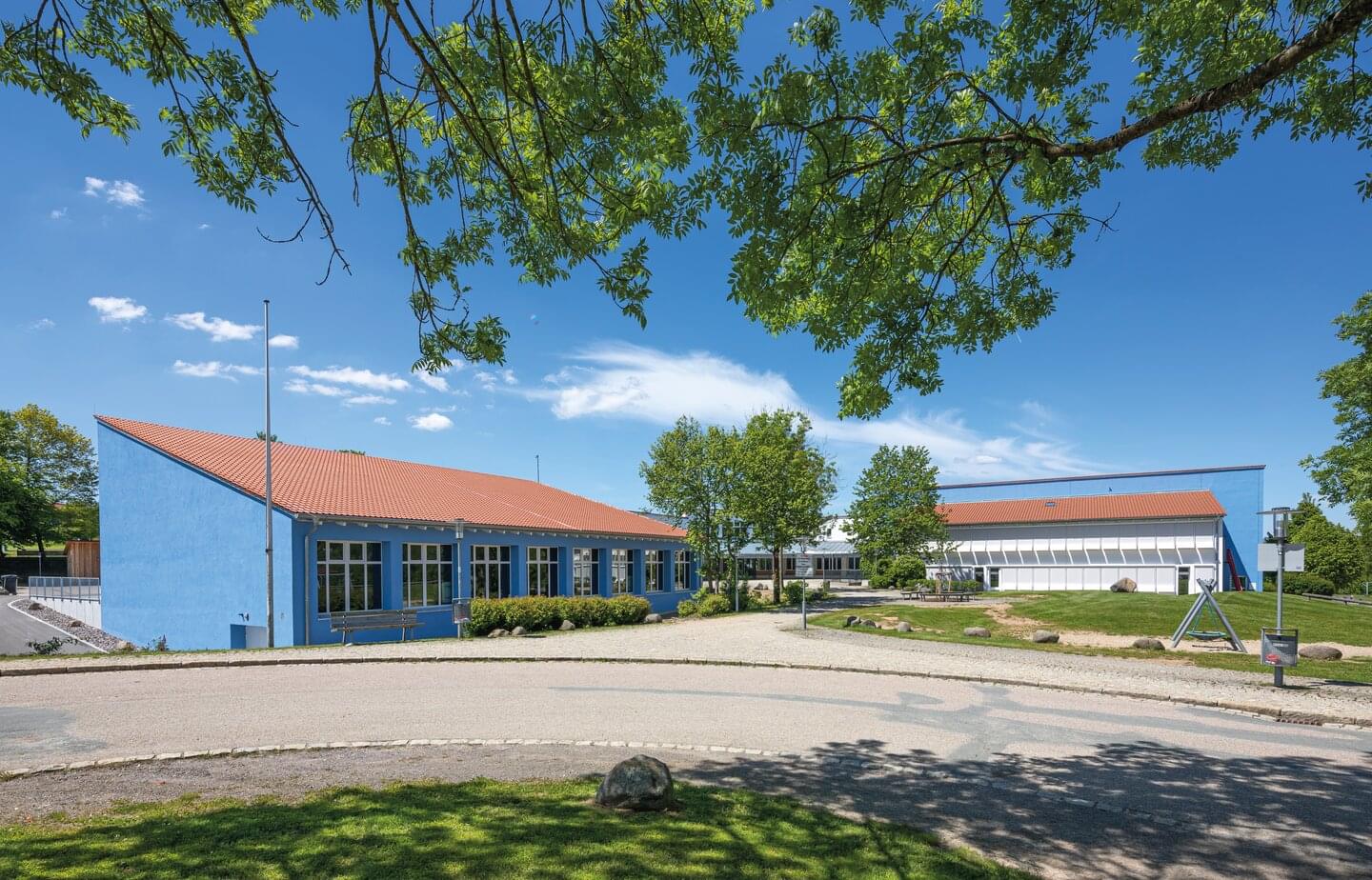

Ergoldsbacher E 58 RS® - Rot ©ERLUS 2021 | © ERLUS 2021 Ergoldsbacher E 58 RS® - Rot
Ergoldsbacher E 58 RS® - Anthrazit | © ERLUS 2021 Ergoldsbacher E 58 RS® - Anthrazit
Ergoldsbacher E 58 RS® - Anthrazit | © ERLUS 2021 Ergoldsbacher E 58 RS® - Anthrazit
Ergoldsbacher E 58 RS® - Anthrazit | © ERLUS 2021 Ergoldsbacher E 58 RS® - Anthrazit
Ergoldsbacher E 58 RS® - Anthrazit | © ERLUS 2021 Ergoldsbacher E 58 RS® - Anthrazit
Ergoldsbacher E 58 RS® - Rot ©ERLUS 2021 | © ERLUS 2021 Ergoldsbacher E 58 RS® - Rot
Ergoldsbacher E 58 RS® - Anthrazit | © ERLUS 2021 Ergoldsbacher E 58 RS® - Anthrazit
Ergoldsbacher E 58 RS® - Rot ©ERLUS 2021 | © ERLUS 2021 Ergoldsbacher E 58 RS® - Rot
Ergoldsbacher E 58 RS® - Rot ©ERLUS 2021 | © ERLUS 2021 Ergoldsbacher E 58 RS® - Rot
Ergoldsbacher E 58 RS® - Rot ©ERLUS 2021 | © ERLUS 2021 Ergoldsbacher E 58 RS® - Rot
Ergoldsbacher E 58 RS® - Rot ©ERLUS 2021 | © ERLUS 2021 Ergoldsbacher E 58 RS® - Rot
Ergoldsbacher E 58 RS® - Anthrazit | © ERLUS 2021 Ergoldsbacher E 58 RS® - Anthrazit
Ergoldsbacher E 58 RS® - Anthrazit | © Kampa 2022 Ergoldsbacher E 58 RS® - Anthrazit
Ergoldsbacher E 58 RS® - Anthrazit | © Kampa 2022 Ergoldsbacher E 58 RS® - Anthrazit
Ergoldsbacher E 58 RS® - Anthrazit | © Kampa 2022 Ergoldsbacher E 58 RS® - Anthrazit

Die Lösung für flach geneigte Dächer!

Der Ergoldsbacher E 58 RS® ist das sechste Modell der beliebten E 58-Familie und ein Spezialist für flach geneigte Dächer. Seine ausgefeilte technische Formgebung erlaubt geringe Dachneigungen (Regeldachneigung 16°, Mindestdachneigung 10°), weil das Wasser auf der Ziegeloberfläche perfekt abgeleitet wird. Die ausgeprägte Profilhöhe der Ringverfalzung mit dreifachem Kopf- und Seitenfalz und der direkte Wasserablauf sorgen dafür, dass die Unterkonstruktion trocken bleibt. Aufwändige regensichernde Zusatzmaßnahmen können entfallen.

Bedarf / m²: ab 12,5 Stück
Mindestdachneigung: 10 °
Regeldachneigung: 16 °

Zur Speicherung und Verwendung von ERLUS Mediendateien akzeptieren Sie bitte nachfolgende Nutzungsbedingungen.

Hiermit bestätige ich meine Zustimmung.
