ERLUS Scala

Farbpalette

Sinterrot

Technische Daten

Größe:	ca. 27,5 x 46,5 cm
Lattweite:	ca. 31,0 - 38,0 cm
Mittlere Deckbreite:	ca. 24,6 cm
Bedarf je m²:	ca. 11,0 Stück
Gewicht nach DIN 1055 einschl. Lattung:	ca. 0,55 kN/m²
Realgewicht ohne Lattung:	ca. 51 kg/m²
Paletteninhalt:	192 Stück
Palettengewicht:	ca. 966 kg
Bündelgröße:	4 Stück
Hagelwiderstandsklasse (HW):	4
Lattweitengruppe:	34,0 cm

Weitere technische Daten

Lattweite Pultdachziegel	ca. 24,0 cm
Mittlere Deckbreite halber / schmaler Ziegel	ca. 12,3 cm
Schnürmaß Ortgangziegel links	ca. 17.5 cm
Schnürmaß Ortgangziegel rechts	ca. 21 cm

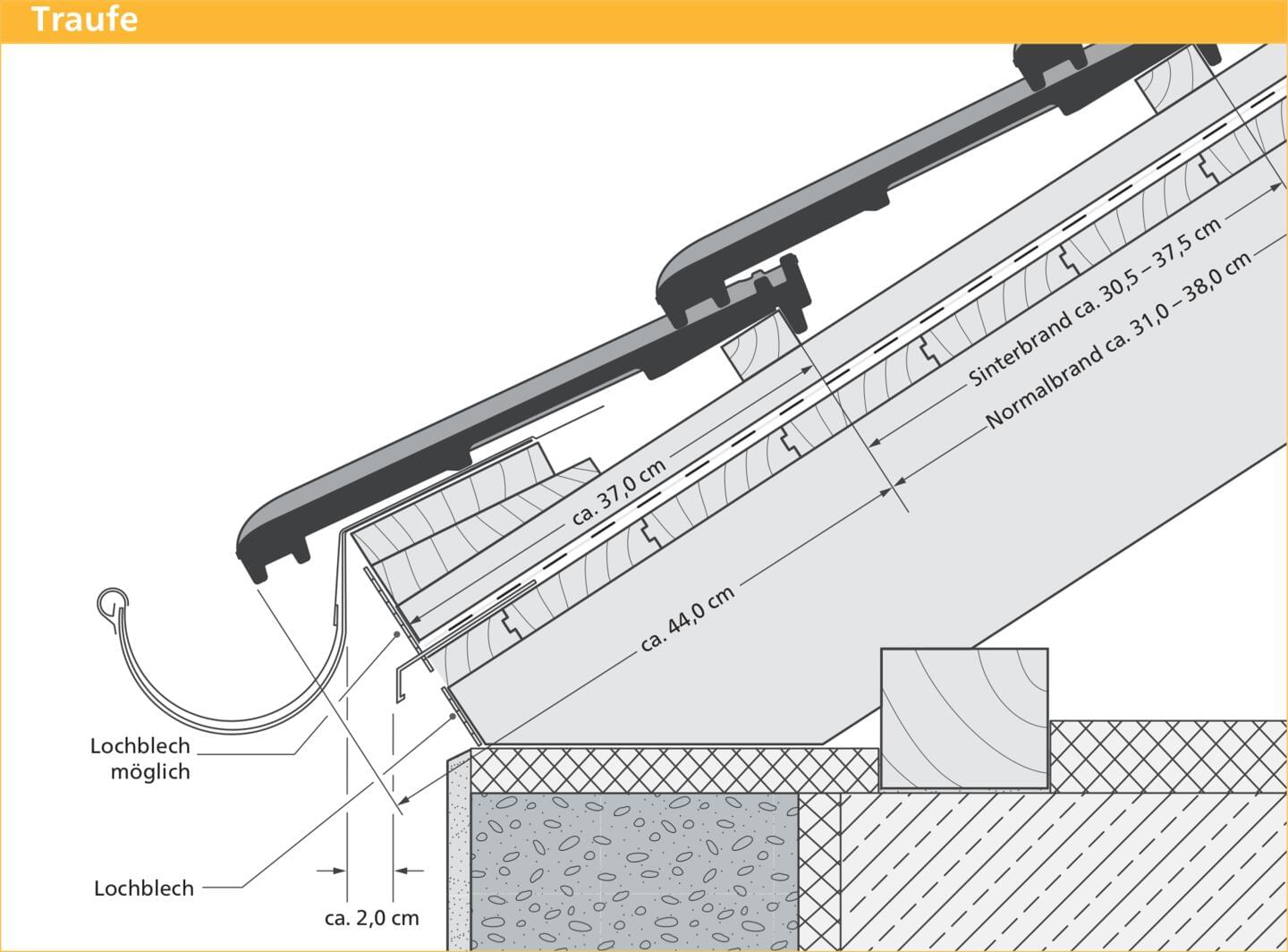

Mittleres Traufenlattmaß	ca. 37 cm

X-Maß LAF in mm	Maßangaben für Ausführung mit Flächenziegeln¹⁾
Dachneigung in °	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
Firstziegel Nr. 15	60	60	50	50	45	45	50	50	50	50
Firstlüfterziegel Nr. 15 Lü	60	60	50	50	45	45	50	50	70	70
Firstziegel Nr. 17	60	60	50	50	45	45	50	50	50	50
Firstlüfterziegel Nr. 17 Lü	60	60	50	50	45	45	50	50	70	70
Firstziegel Nr. 18	40	40	30	30	30	30	30	30	30	30
Firstlüfterziegel Nr. 19 Lü	40	40	30	30	30	30	30	30	30	-
Firstziegel Nr. 21	40	40	30	30	30	30	30	30	30	30

1) mit Alu-First- und Gratlüfterband

Zuordnung von Zusatzmaßnahmen für den Ergoldsbacher Scala®

Regeldachneigung 25° im Halbverband verlegt, bei Reihenverlegung ist die RDN 30°, entsprechend den allgemein anerkannten Regeln der Technik (nach dem ZVDH-Merkblatt Unterdächer, Unterdeckungen und Unterspannungen und den Grundregeln des DDH)
Länderspezifsche Baunormen und/oder Regelwerke sind einzuhalten, wenn vertraglich nichts Abweichendes vereinbart wird.

Mehr zum Thema „geeignete regensichernde Zusatzmaßnahmen” finden Sie in unserer technischen Information für Planer und Verarbeiter.

Erhöhte Anforderungen können sich ergeben durch
Nutzung: Dachgeschoss, insbesondere zu Wohnzwecken (= zwei erhöhte Anforderungen)
Konstruktion: besondere Dachformen (z. B. Schmetterlingsdächer), große Sparrenlängen (größer als 10 m), stark gegliederte Dachformen (z. B. durch Kehlen, Gauben etc.)
Klimatische Verhältnisse: exponierte Lage, extreme Standorte, schneereiche Gebiete, windreiche Gebiete
Technische Anlagen: Auf- oder Indachsysteme, Klimageräte, Antennenanlagen, Laufanlagen, Belichtungs-, Schneefangsysteme, etc.

Klassen
Klasse 1: wasserdichtes Unterdach (1.1.)
Klasse 2: regensicheres Unterdach (1.2.)
Klasse 3: naht- und perforationsgesicherte Unterdeckung (2.1.) naht- und perforationsgesicherte Unterspannung (3.1.)
Klasse 4: verschweißte/verklebte Unterdeckung (2.2.) überdeckte Unterdeckung aus Bitumenbahnen (2.3.) nahtgesicherte Unterspannung (3.2.)
Klasse 5: überlappte/verfalzte Unterdeckung (2.4.)
Klasse 6: Unterspannung (3.3.)

Zuordnung von Zusatzmaßnahmen für Erlus Dachziegel
Dachneigung	min. Anf.	erhö. Anf.
≥ 25°	Kl. 5	Kl. 4
von < 25° bis ≥ 21°	Kl. 4	Kl. 3
von < 21° bis ≥ 17°	Kl. 3	Kl. 2
von < 17° bis ≥ 13°	Kl. 1**	Kl. 1
von < 13° bis ≥ 10°	Kl. 1*	Kl. 1*

Zuordnung von Zusatzmaßnahmen für Erlus Dachziegel
Dachneigung	min. Anf.	erhö. Anf.
≥ 25°	Kl. 5	Kl. 4
von < 25° bis ≥ 21°	Kl. 4	Kl. 3
von < 21° bis ≥ 17°	Kl. 3	Kl. 2
von < 17° bis ≥ 13°	Kl. 1**	Kl. 1
von < 13° bis ≥ 10°	Kl. 1*	Kl. 1*

* Die in der Tabelle genannten Zusatzmaßnahmen sind Mindestmaßnahmen unter Berücksichtigung der Tabelle 1 des Merkblattes „Unterdächer, Unterdeckungen, Unterspannungen”. Unterdeckplatten sind gemäß der Klassifizierung im Merkblatt für „Unterdächer, Unterdeckungen und Unterspannungen” zuzuordnen. Erhöhte Anforderungen bilden Kategorien gemäß Kapitel 1.1.3. Weitere erhöhte Anforderungen können sich aus der Gewichtung innerhalb einer Kategorie gemäß 1.1.3. ergeben. Z. B. können klimatische Verhältnisse mehrere erhöhte Anforderungen ergeben. Nur zulässig, wenn ein Nachweis hinsichtlich der Funktionssicherheit der verwendeten Produkte einschließlich des Zubehörs (Dichtbänder oder Dichtungsmassen unter Konterlatten, Klebebänder, vorkonfektionierte Nahtsicherung) im Rahmen einer Schlagregenprüfung sowie eines 24-stündigen Beregnungstests bei einer Dachneigung von 15° herstellerseitig erfolgt ist. Andernfalls ist die nächsthöhere Klasse zu wählen. Herstellerseitige Einschränkungen sind zu berücksichtigen. Hinweise zur Perforationssicherung sind dem Produktdatenblatt zu entnehmen. Sie können in den Klassen 3 bis 6 verwendet werden.

Technische Zeichnungen

Diese Argumente sprechen für den
ERLUS Scala

70 mm Verschiebebereich
Auch in Sinterqualität erhältlich
Extrem robust Hagelwiderstandsklasse 4
Besonders regeneintrags- und flugschneesicher durch doppelte Kopf- und Seitenverfalzung
Hohe Windsogsicherheit bei Verbanddeckung (bereits ohne Verklammerung)
Profitabel ab 11 Stück/m² auch in Reihe verlegbar (RDN 25° bzw. 30°)
Vierziegeleck
Sturmkerben
Sichere Wasserführung
Lattweitengruppe 34,0 cm

Flächenziegel

ERLUS Standardzubehör

1/2 Ziegel

Ortgangziegel links

Ortgangziegel rechts

Pultdachziegel

1/2 Pultdachziegel

Pultdach-Ortgangziegel links

Pultdach-Ortgangziegel rechts

Lüftungsziegel

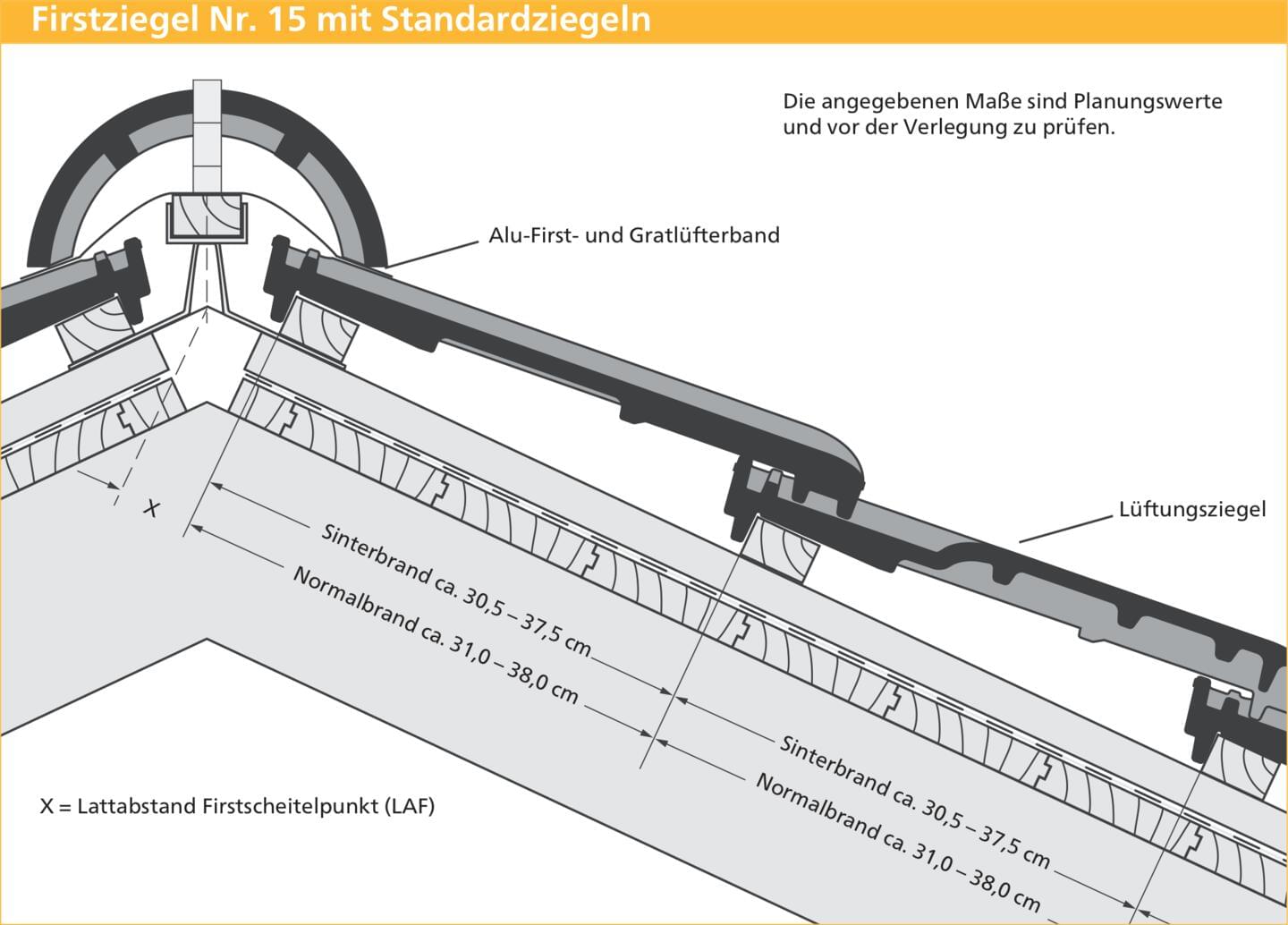

Firstziegel Nr. 15

Firstabschlussziegel Nr. 15

Firstausgleichsziegel Nr. 15

Firstziegel Nr. 17

Firstabschlussziegel Nr. 17

Firstausgleichsziegel Nr. 17

Firstlüfterziegel Nr. 17 Lü

Firstanfangsziegel Nr. 17 Lü

Firstendziegel Nr. 17 Lü

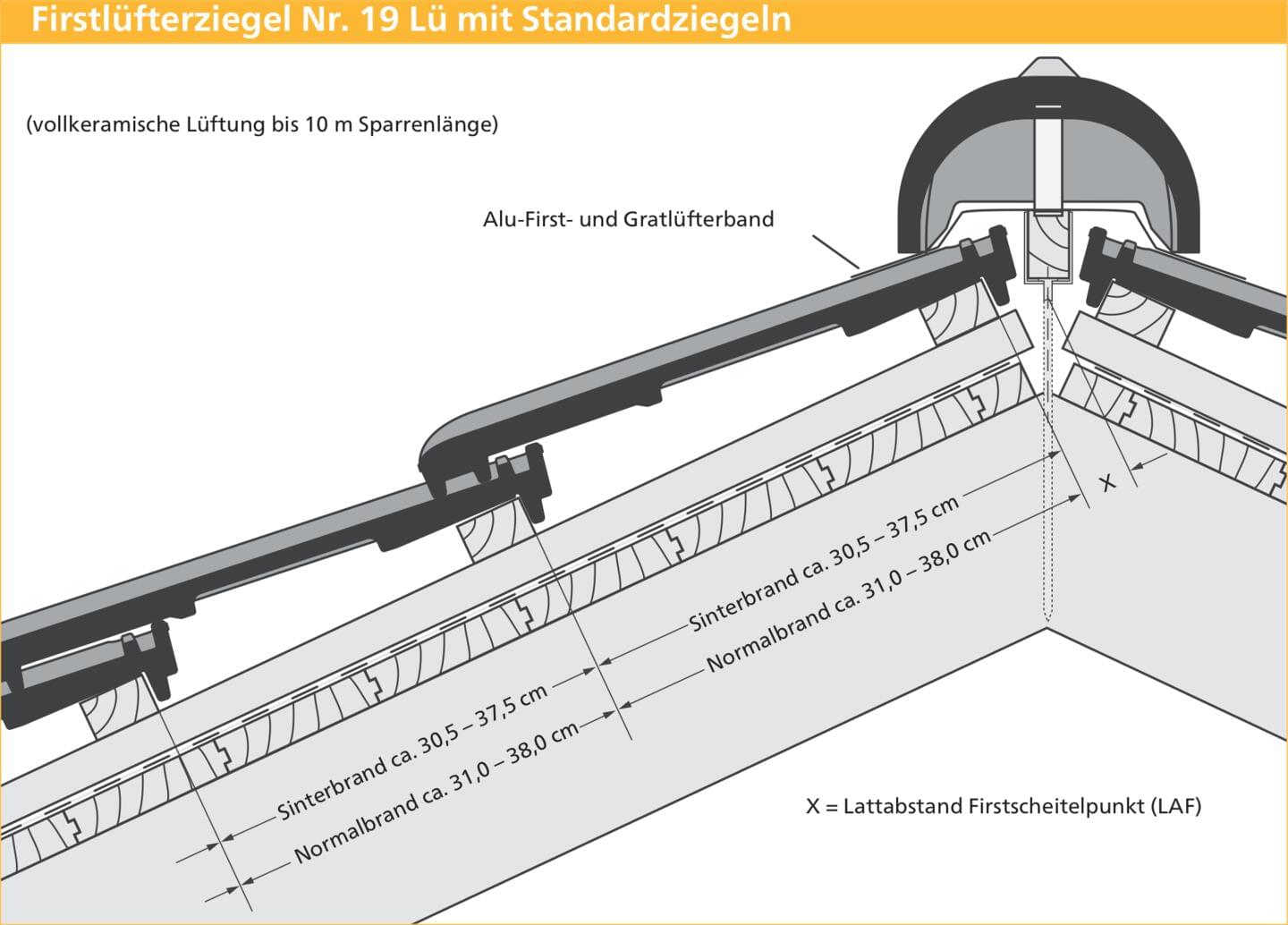

Firstlüfterziegel Nr. 19 Lü

Firstanfangsziegel Nr. 19 Lü

Firstendziegel Nr. 19 Lü

ERLUS Markenzubehör

ALU-SYSTEM Sanitärlüfter DN 125 komplett

ALU-SYSTEM Antennenhaube

ALU-SYSTEM Durchführungsziegel für Solaranlagen

ALU-SYSTEM Schneefanggitterhalter

ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang

ALU-SYSTEM Schneefangdoppelrohrhalter

ALU-SYSTEM Schneefangrundrohr, 2 m lang

ALU-SYSTEM Rohrverbinder für Schneefangrundrohr

ALU-SYSTEM Rundholzhalter

ALU-SYSTEM Steigtritt

ALU-SYSTEM Rost 50 x 25 cm für Schornsteinfegerarbeiten

ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten

ALU-SYSTEM Verlängerungsrost 80 x 25 cm

ALU-SYSTEM Laufrosthalter unbeschichtet

ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A

ALU-SYSTEM Solarträger

KERAMIK Thermenadapter DN 70/110 komplett (Dachneigung 20-40°)

KERAMIK Firstendscheibe mit ERLUS-Logo

KERAMIK Verlängerungsplatte universal für Firstabschlussziegel

KERAMIK Walmkappe für Firstziegel Nr. 15

KERAMIK Walmkappe für Firstziegel Nr. 19 Anfänger

KERAMIK Walmkappe für Firstziegel Nr. 19 Ender

KERAMIK Zeltdachspitze für Firstziegel Nr. 15

KERAMIK Gratanfänger für Firstziegel Nr. 15

KERAMIK Gratanfänger für Firstziegel Nr. 17

KERAMIK Gratanfänger für Firstziegel Nr. 19

Universal ERLUS Sturmklammer I M

Firstklammer Nr. 15 / 17

Firstklammer Nr. 15/17 Lü

Firstklammer Nr. 19 Lü

Gratlüfterband aus Alu - 31 cm x 5 m

Traufenschutzband

Traufenlüfterkamm

Firstendscheibe aus Alu, flach

Dachflächen

Referenzobjekte

Ist sehr flexibel – mit 70 mm Verschiebebereich

Der Ergoldsbacher Scala® überrascht mit einem großzügigen konstruktiven Verschiebebereich von 70 mm, was sich vor allem bei Um- und Andeckungen auszahlt. Die variable Decklänge ist nicht nur praktisch und wirtschaftlich; gezogen oder gestoßen verlegt erlaubt der moderne Schiebeziegel auch eine außergewöhnliche Dachflächengestaltung. Formtechnisch ist er perfekt gerüstet gegen Flugschnee, Regeneintrag und Windsog: durch die doppelte Seitenverfalzung und Wasserweiche im Vierziegeleck, einen doppelten Fußfalz und zwei Kopffalzrippen.

Bedarf / m²: ca. 11,0 Stück

Mindestdachneigung: 10 °

Regeldachneigung: 25 °
