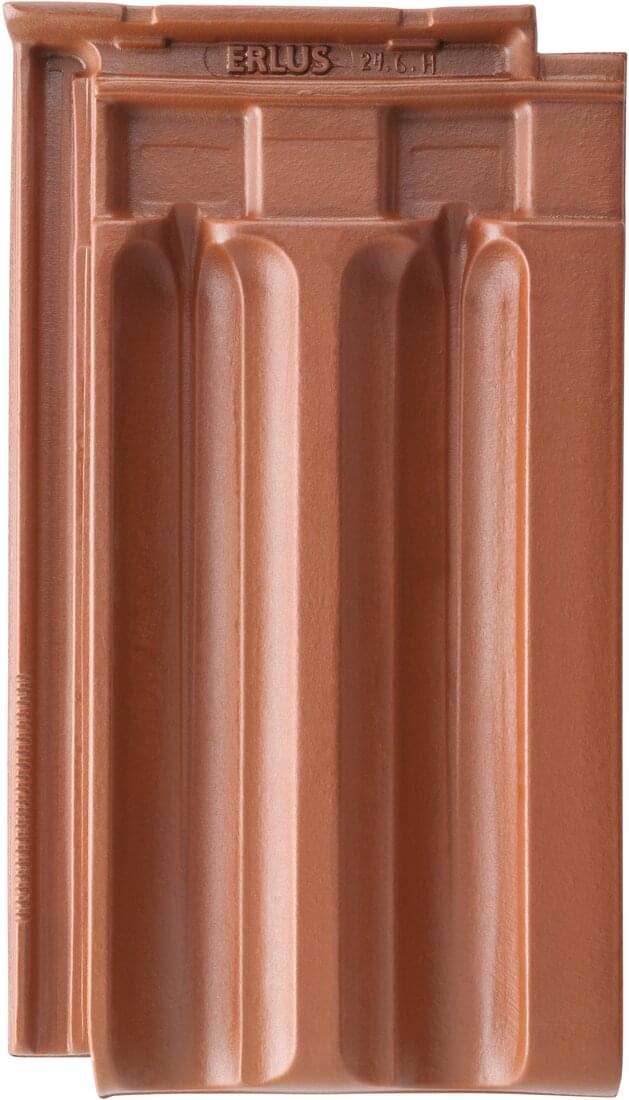

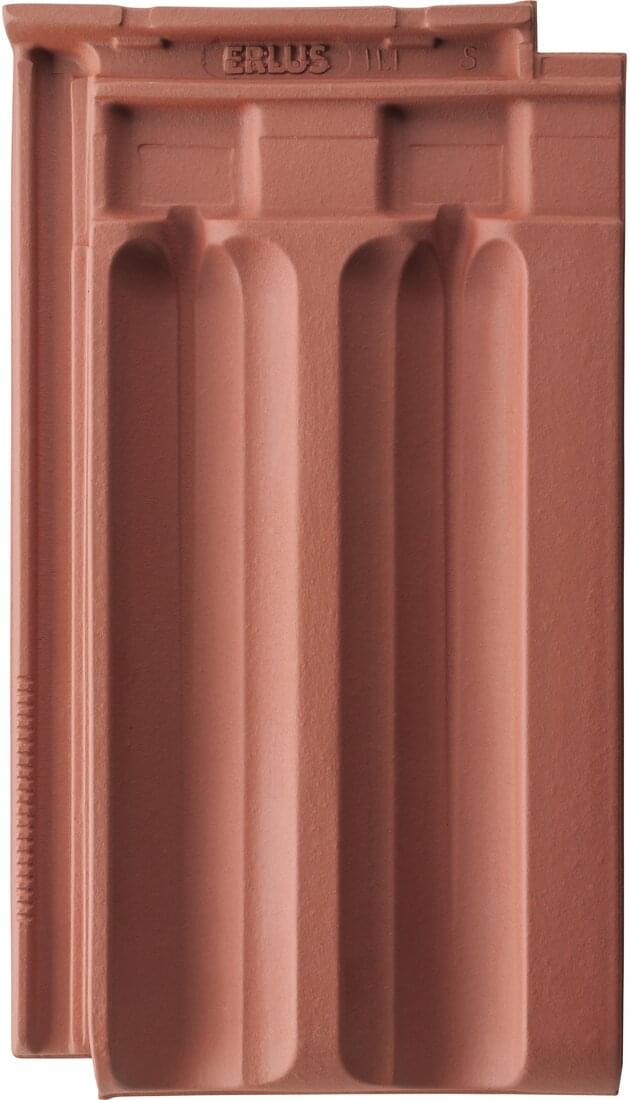

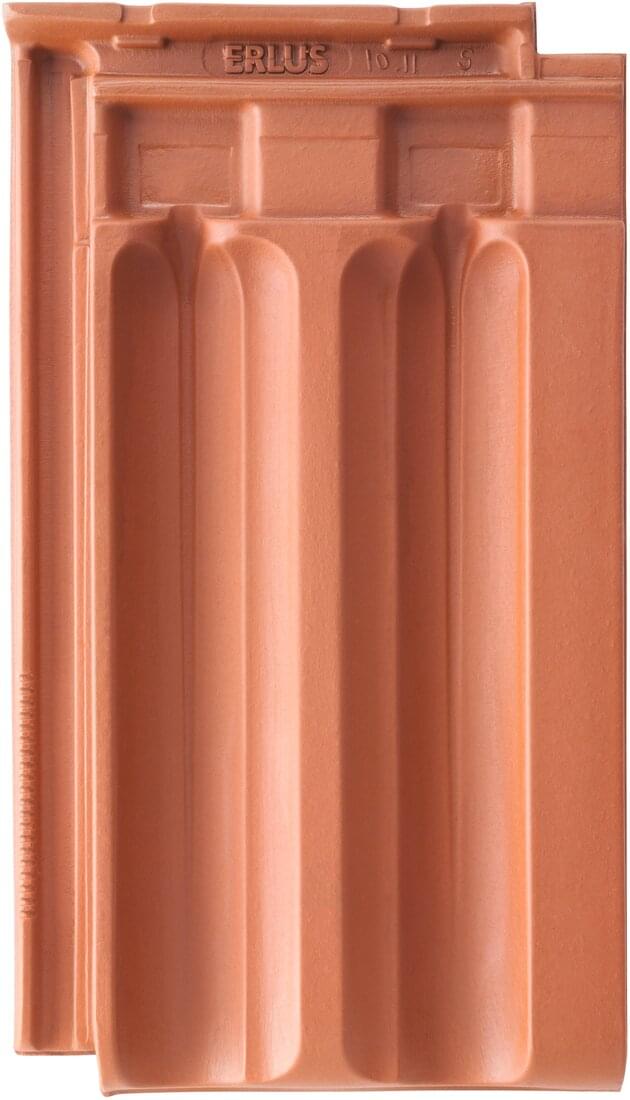

ERLUS Falzziegel

Farbpalette

Naturrot

Technische Daten

Größe:	ca. 23,0 x 40,5 cm
Lattweite:	ca. 32,6 - 34,6 cm
Mittlere Deckbreite:	ca. 19,9 cm
Bedarf je m²:	ca. 15,0 Stück
Gewicht nach DIN 1055 einschl. Lattung:	ca. 0,55 kN/m²
Realgewicht ohne Lattung:	ca. 48 kg/m²
Paletteninhalt:	280 Stück
Palettengewicht:	ca. 949 kg
Bündelgröße:	4 Stück
Hagelwiderstandsklasse (HW):	4
Lattweitengruppe:	34,0 cm

Weitere technische Daten

Mittlere Deckbreite halber / schmaler Ziegel	ca. 9,9 cm

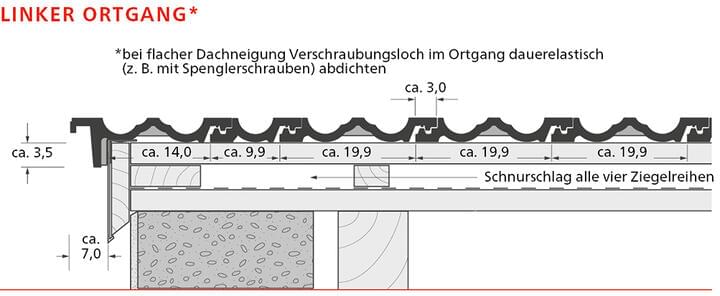

Schnürmaß Ortgangziegel links	ca. 14 cm

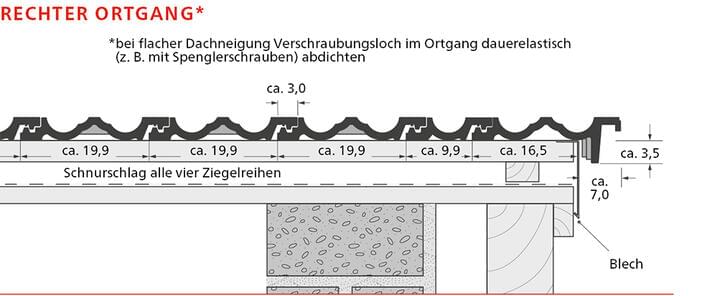

Schnürmaß Ortgangziegel rechts	ca. 16.5 cm

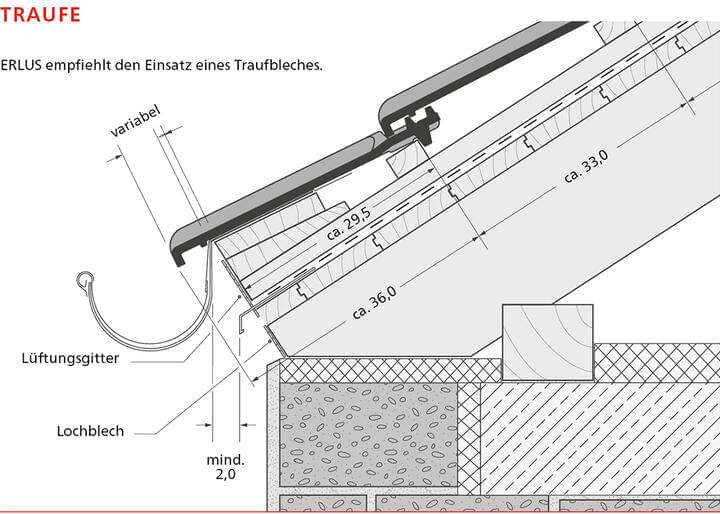

Mittleres Traufenlattmaß	ca. 29.5 cm

X-Maß LAF in mm	Maßangaben für Ausführung mit Flächenziegeln¹⁾
Dachneigung in °	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
Firstziegel Nr. 5	70	50	50	45	40	40	40	40	35	-	-
Firstlüfterziegel Nr. 6 Lü	60	50	45	45	40	40	40	-	-	-	-
Firstziegel Nr. 15	80	75	75	70	70	70	65	60	60	55	50
Firstlüfterziegel Nr. 15 Lü	80	75	75	70	70	65	60	-	-	-	-
Firstziegel Nr. 17	80	75	75	70	70	70	65	60	60	55	50
Firstlüfterziegel Nr. 17 Lü	80	75	75	70	70	70	60	60	-	-	-
Firstziegel Nr. 18	75	60	55	45	40	40	40	40	35	35	-
Firstlüfterziegel Nr. 19 Lü	55	50	45	45	40	40	30	35	-	-	-
Firstziegel Nr. 21	70	50	45	45	40	40	40	35	35	35	30

1) mit Alu-First- und Gratlüfterband

Zuordnung von Zusatzmaßnahmen für den Ergoldsbacher Falzziegel

Regeldachneigung 30°, Mindestdachneigung 10°, entsprechend den allgemein anerkannten Regeln der Technik, in Reihe oder im Halbverband verlegt (nach dem ZVDH-Merkblatt Unterdächer, Unterdeckungen und Unterspannungen und den Grundregeln des DDH)
Länderspezifsche Baunormen und/oder Regelwerke sind einzuhalten, wenn vertraglich nichts Abweichendes vereinbart wird.

Mehr zum Thema „geeignete regensichernde Zusatzmaßnahmen” finden Sie in unserer technischen Information für Planer und Verarbeiter.

Erhöhte Anforderungen können sich ergeben durch
Nutzung: Dachgeschoss, insbesondere zu Wohnzwecken (= zwei erhöhte Anforderungen)
Konstruktion: besondere Dachformen (z. B. Schmetterlingsdächer), große Sparrenlängen (größer als 10 m), stark gegliederte Dachformen (z. B. durch Kehlen, Gauben etc.)
Klimatische Verhältnisse: exponierte Lage, extreme Standorte, schneereiche Gebiete, windreiche Gebiete
Technische Anlagen: Auf- oder Indachsysteme, Klimageräte, Antennenanlagen, Laufanlagen, Belichtungs-, Schneefangsysteme, etc.

Klassen
Klasse 1: wasserdichtes Unterdach (1.1.)
Klasse 2: regensicheres Unterdach (1.2.)
Klasse 3: naht- und perforationsgesicherte Unterdeckung (2.1.) naht- und perforationsgesicherte Unterspannung (3.1.)
Klasse 4: verschweißte/verklebte Unterdeckung (2.2.) überdeckte Unterdeckung aus Bitumenbahnen (2.3.) nahtgesicherte Unterspannung (3.2.)
Klasse 5: überlappte/verfalzte Unterdeckung (2.4.)
Klasse 6: Unterspannung (3.3.)

Zuordnung von Zusatzmaßnahmen für Erlus Dachziegel
Dachneigung	min. Anf.	erhö. Anf.
≥ 30°	Kl. 5	Kl. 4
von < 30° bis ≥ 26°	Kl. 4	Kl. 3
von < 26° bis ≥ 22°	Kl. 3	Kl. 2
von < 22° bis ≥ 18°	Kl. 2	Kl. 1
von < 18° bis ≥ 10°	Kl. 1*	Kl. 1*

Zuordnung von Zusatzmaßnahmen für Erlus Dachziegel
Dachneigung	min. Anf.	erhö. Anf.
≥ 30°	Kl. 5	Kl. 4
von < 30° bis ≥ 26°	Kl. 4	Kl. 3
von < 26° bis ≥ 22°	Kl. 3	Kl. 2
von < 22° bis ≥ 18°	Kl. 2	Kl. 1
von < 18° bis ≥ 10°	Kl. 1*	Kl. 1*

* Die in der Tabelle genannten Zusatzmaßnahmen sind Mindestmaßnahmen unter Berücksichtigung der Tabelle 1 des Merkblattes „Unterdächer, Unterdeckungen, Unterspannungen”. Unterdeckplatten sind gemäß der Klassifizierung im Merkblatt für „Unterdächer, Unterdeckungen und Unterspannungen” zuzuordnen. Erhöhte Anforderungen bilden Kategorien gemäß Kapitel 1.1.3. Weitere erhöhte Anforderungen können sich aus der Gewichtung innerhalb einer Kategorie gemäß 1.1.3. ergeben. Z. B. können klimatische Verhältnisse mehrere erhöhte Anforderungen ergeben. Nur zulässig, wenn ein Nachweis hinsichtlich der Funktionssicherheit der verwendeten Produkte einschließlich des Zubehörs (Dichtbänder oder Dichtungsmassen unter Konterlatten, Klebebänder, vorkonfektionierte Nahtsicherung) im Rahmen einer Schlagregenprüfung sowie eines 24-stündigen Beregnungstests bei einer Dachneigung von 15° herstellerseitig erfolgt ist. Andernfalls ist die nächsthöhere Klasse zu wählen. Herstellerseitige Einschränkungen sind zu berücksichtigen. Hinweise zur Perforationssicherung sind dem Produktdatenblatt zu entnehmen. Sie können in den Klassen 3 bis 6 verwendet werden.

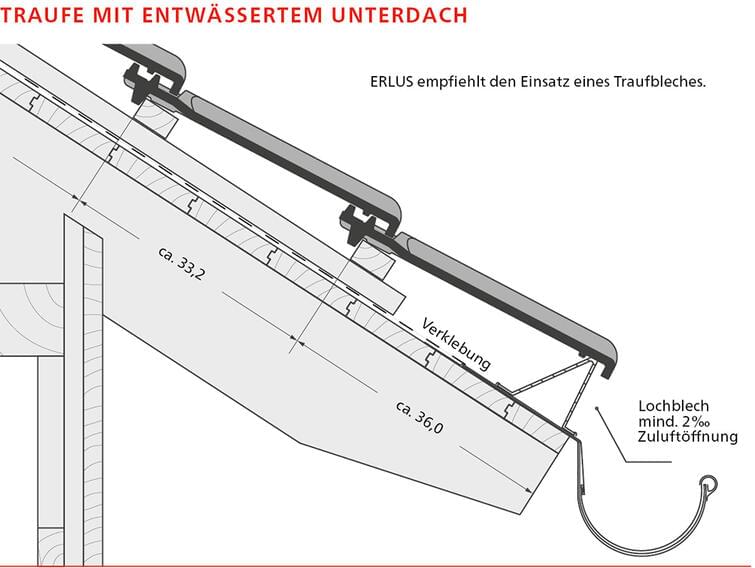

Technische Zeichnungen

Diese Argumente sprechen für den
ERLUS Falzziegel

Umfangreiches Zubehör inklusive ALU-SYSTEM Zubehör aus einer Hand
Auch in Klinkerqualität erhältlich (Sinterbrand)
Profitabel vollkeramische Lüfterfirstausbildung ohne Firstanschlussziegel oder andere Systemteile bis 8 m Sparrenlänge
Sehr gute Regeneintrags- und Sturmsicherheit bei Verbanddeckung
Regeldachneigung 30° nach Dachdecker - Fachregelwerk
Hohe Einfachverfalzung mit Stäbchen (dadurch geringere Verschmutzung)
Idealer Sanierungsziegel robust, 20 mm Verschiebebereich

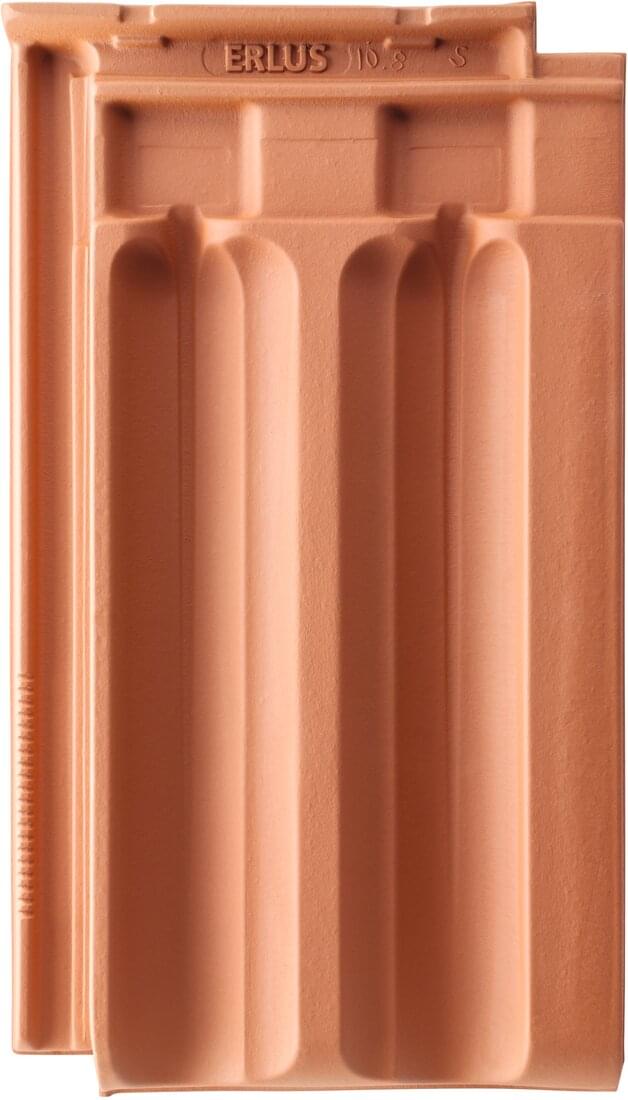

Flächenziegel

ERLUS Standardzubehör

1/2 Ziegel

Ortgangziegel links

Ortgangziegel rechts

Lüftungsziegel

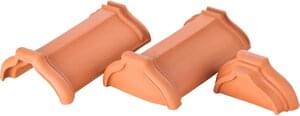

Firstziegel Nr. 5

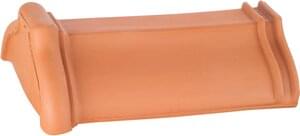

Firstanfangsziegel Nr. 5

Firstendziegel Nr. 5

Firstlüfterziegel Nr. 6 Lü

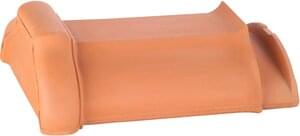

Firstanfangsziegel Nr. 6 Lü

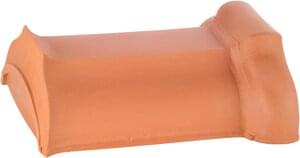

Firstendziegel Nr. 6 Lü

Firstziegel Nr. 15

Firstabschlussziegel Nr. 15

Firstausgleichsziegel Nr. 15

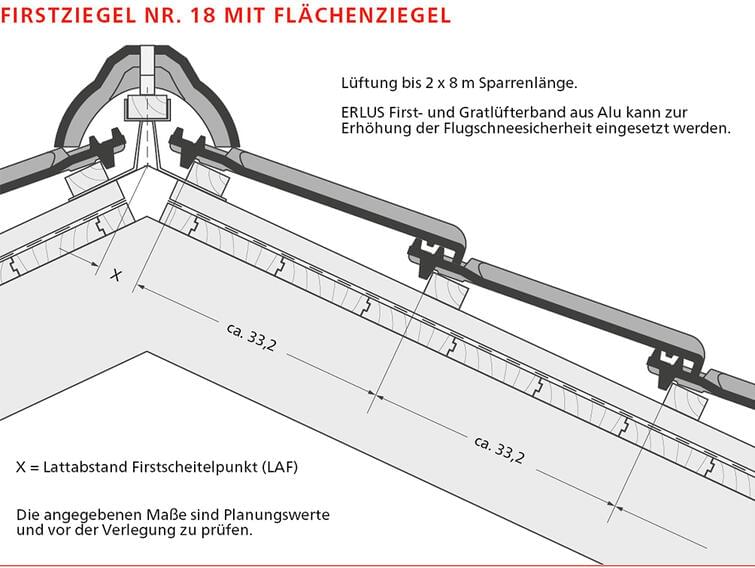

Firstziegel Nr. 18

Firstabschlussziegel Nr. 18

Firstausgleichsziegel Nr. 18

Firstlüfterziegel Nr. 19 Lü

Firstanfangsziegel Nr. 19 Lü

Firstendziegel Nr. 19 Lü

ERLUS Markenzubehör

ALU-SYSTEM Sanitärlüfter DN 125 komplett

ALU-SYSTEM Antennenhaube

ALU-SYSTEM Durchführungsziegel für Solaranlagen

ALU-SYSTEM Schneefanggitterhalter

ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang

ALU-SYSTEM Schneefangdoppelrohrhalter

ALU-SYSTEM Schneefangrundrohr, 2 m lang

ALU-SYSTEM Rohrverbinder für Schneefangrundrohr

ALU-SYSTEM Rundholzhalter

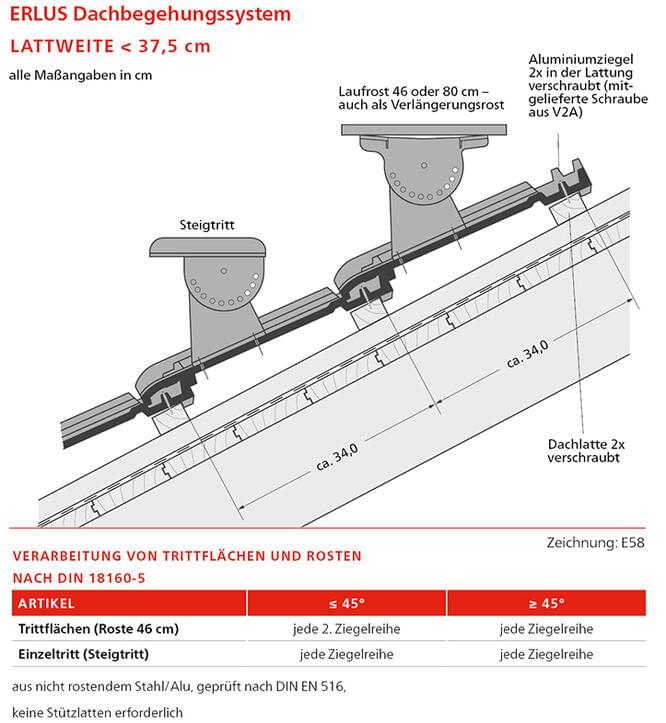

ALU-SYSTEM Steigtritt

ALU-SYSTEM Rost 50 x 25 cm für Schornsteinfegerarbeiten

ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten

ALU-SYSTEM Verlängerungsrost 80 x 25 cm

ALU-SYSTEM Laufrosthalter unbeschichtet

ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A

ALU-SYSTEM Solarträger

KERAMIK Firstendscheibe mit ERLUS-Logo

KERAMIK Verlängerungsplatte universal für Firstabschlussziegel

KERAMIK Walmkappe für Firstziegel Nr. 15

KERAMIK Walmkappe für Firstziegel Nr. 18

KERAMIK Walmkappe für Firstziegel Nr. 19 Anfänger

KERAMIK Walmkappe für Firstziegel Nr. 19 Ender

KERAMIK Zeltdachspitze für Firstziegel Nr. 15

KERAMIK Gratanfänger für Firstziegel Nr. 15

KERAMIK Gratanfänger für Firstziegel Nr. 19

Universal ERLUS Sturmklammer I M

Universal ERLUS Sturmklammer II M

Firstklammer Nr. 5

Firstklammer Nr. 15 / 17

Firstklammer Nr. 18/21

Firstklammer Nr. 19 Lü

Schneestopper aus Metall, Rotbraun oder Anthrazit (VE 100 St.)

Gratlüfterband aus Alu - 31 cm x 5 m

Traufenschutzband

Traufenlüfterkamm

Acrylglas

Firstendscheibe aus Alu, flach

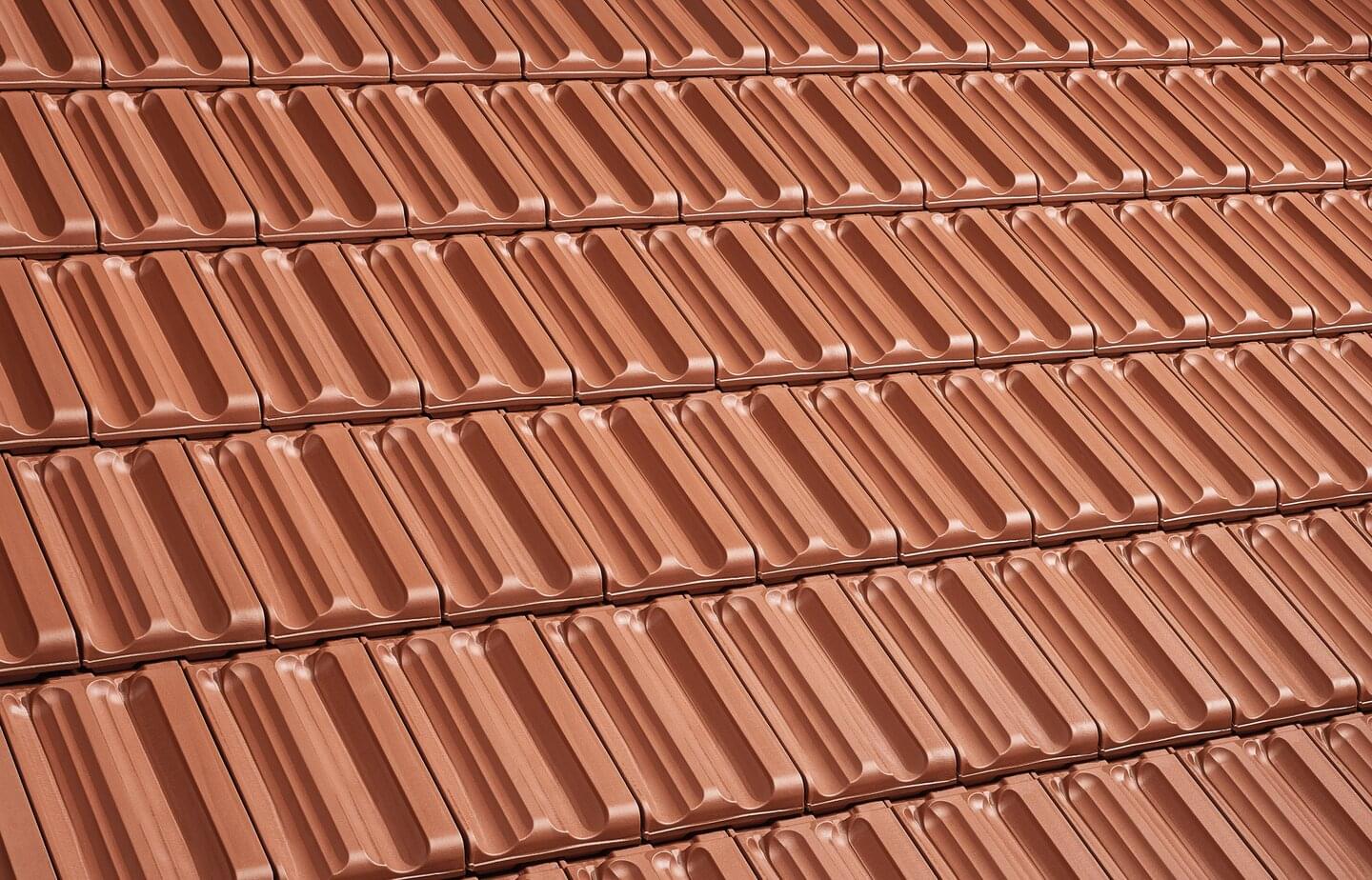

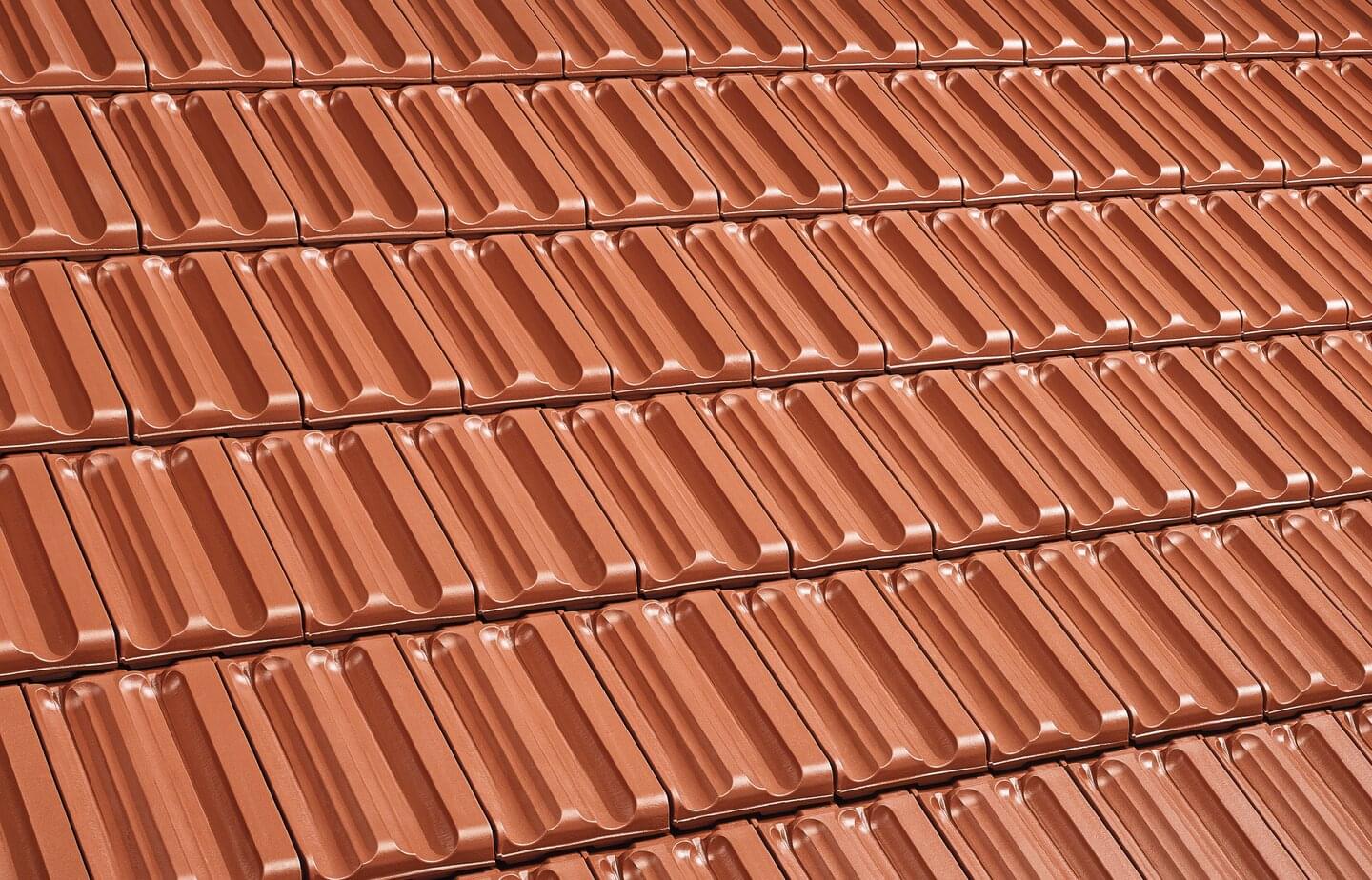

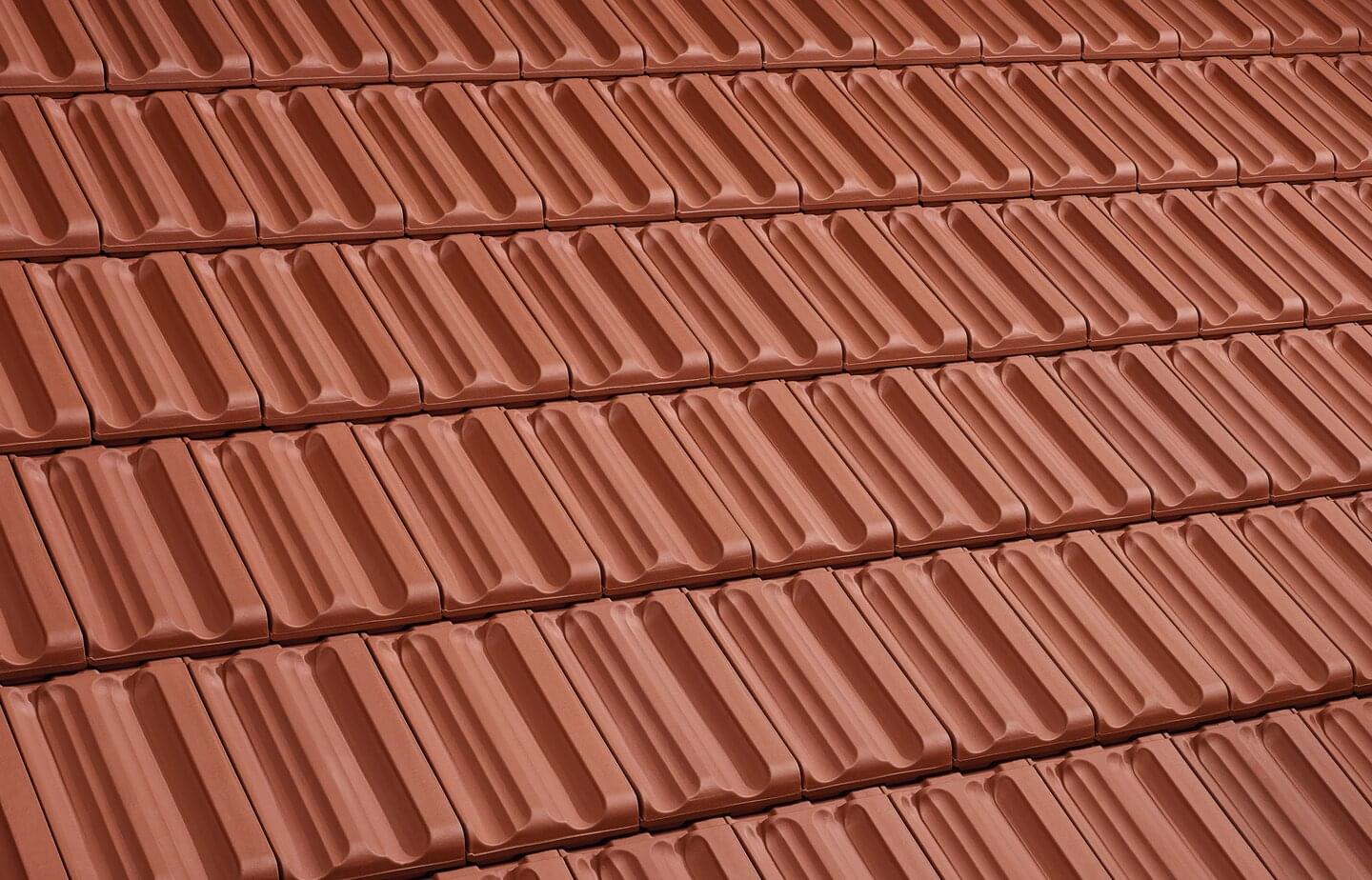

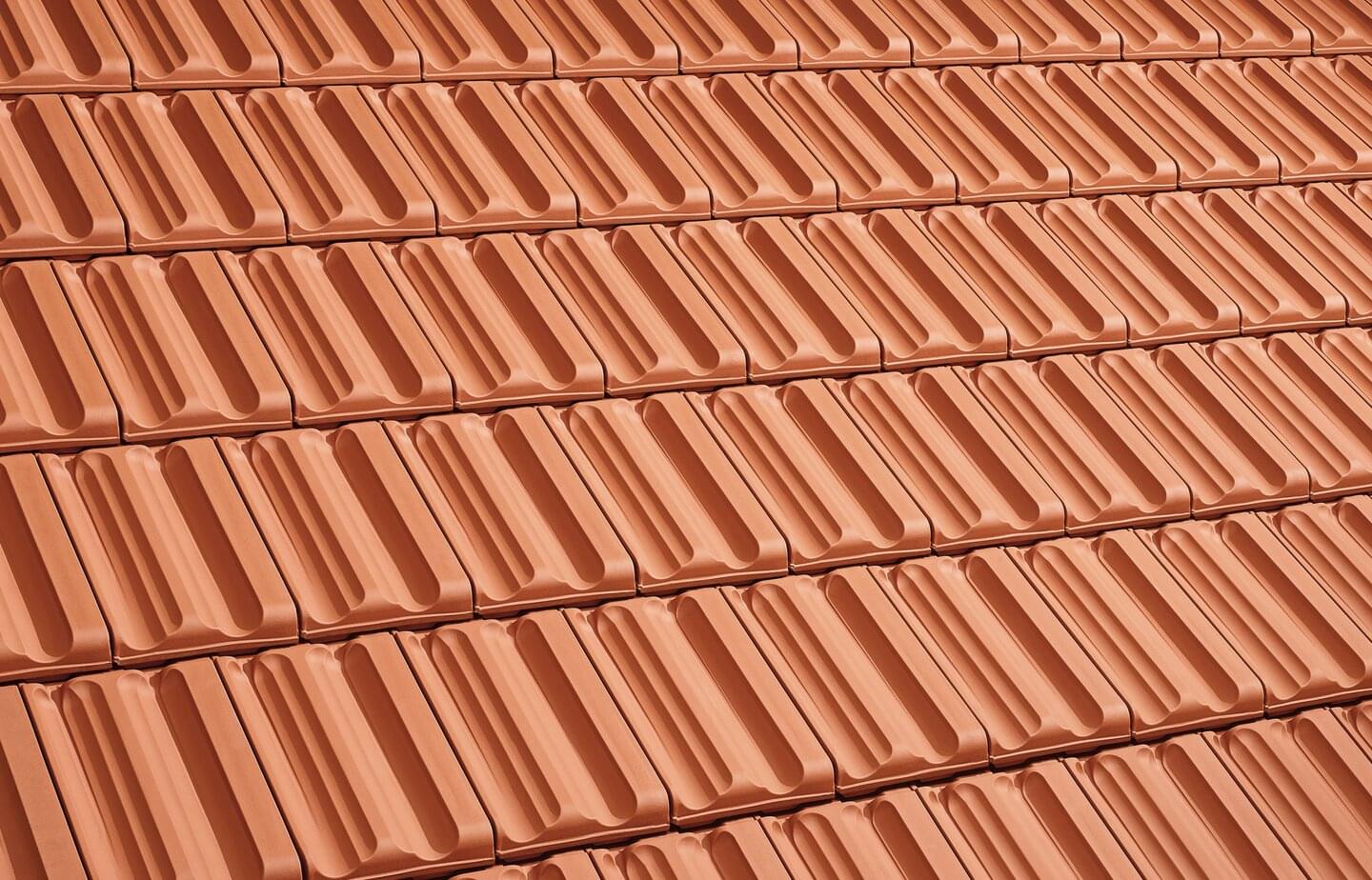

Dachflächen

Das historische Original, robust und regionaltypisch

Der Ergoldsbacher Falzziegel (Interlocking Tile) hat eine lange Tradition: Seit mehr als hundert Jahren wird dieses Modell bei ERLUS produziert. Heute erfüllt der Klassiker moderne Anforderungen in bester Qualität, ohne seinen authentischen Charakter zu verlieren. Das sind Voraussetzungen, die die Denkmalpflege verlangt. Mit dem neuen 20 mm großen Schiebebereich ist der Ziegel noch besser auf die Sanierung abgestimmt worden. Damit passt er auf nahezu alle Dachlattungen, ist mit anderen Falzziegelmodellen kompatibel und für Um- oder Andeckungen bestens geeignet.

Bedarf / m²: ca. 15,0 Stück

Mindestdachneigung: 10 °

Regeldachneigung: 30 °
