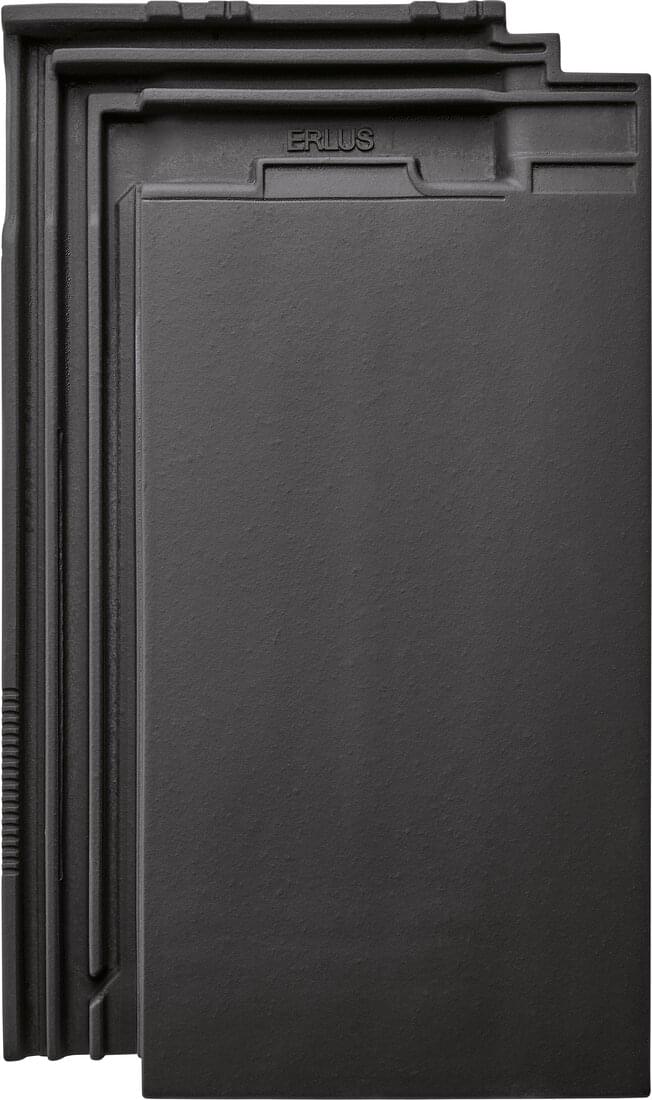

ERLUS Level RS
Technische Daten
| Größe: | ca. 29,0 x 48,5 cm |
| Lattweite: | ca. 38,0 - 39,0 cm |
| Mittlere Deckbreite: | ca. 23,0 cm |
| Bedarf je m²: | ca. 11,3 Stück |
| Gewicht nach DIN 1055 einschl. Lattung: | ca. 0,55 kN/m² |
| Realgewicht ohne Lattung: | ca. 54 kg/m² |
| Paletteninhalt: | 160 Stück |
| Palettengewicht: | ca. 793 kg |
| Bündelgröße: | 4 Stück |
| Hagelwiderstandsklasse (HW): | 4 |
| Lattweitengruppe: | 38,5 cm |
| Lattweite Firstanschlussziegel | ca. 38,0 - 39,0 cm |

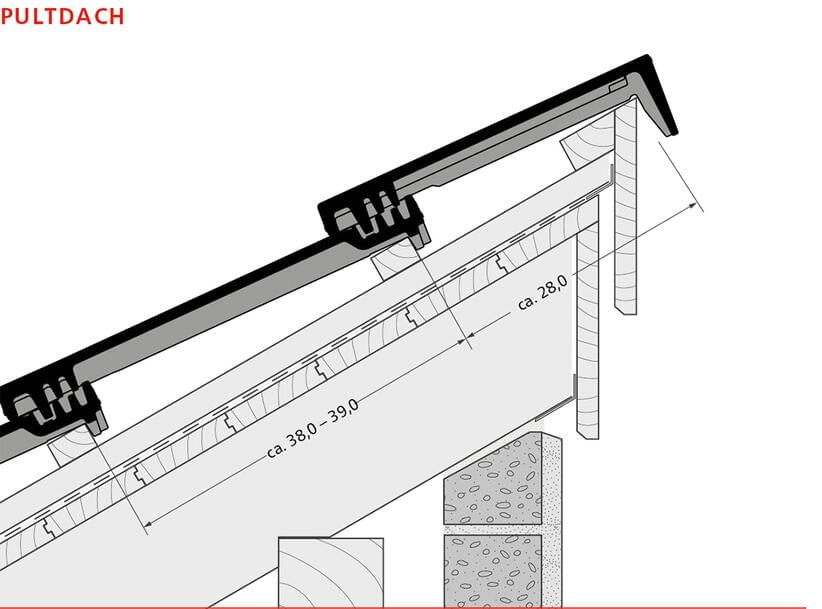

| Lattweite Pultdachziegel | ca. 28,0 - 29,0 cm |
| Mittlere Deckbreite halber / schmaler Ziegel | ca. 11,5 cm |
| Schnürmaß Ortgangziegel links | ca. 31.8 cm |

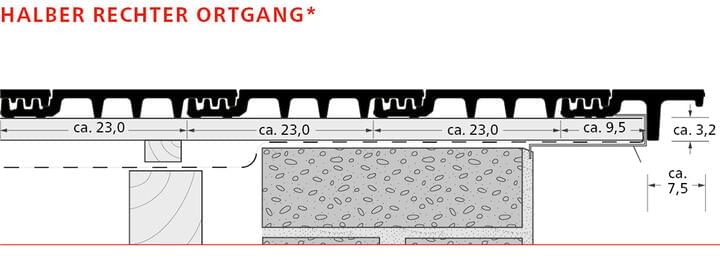

| Schnürmaß Ortgangziegel rechts | ca. 21 cm |

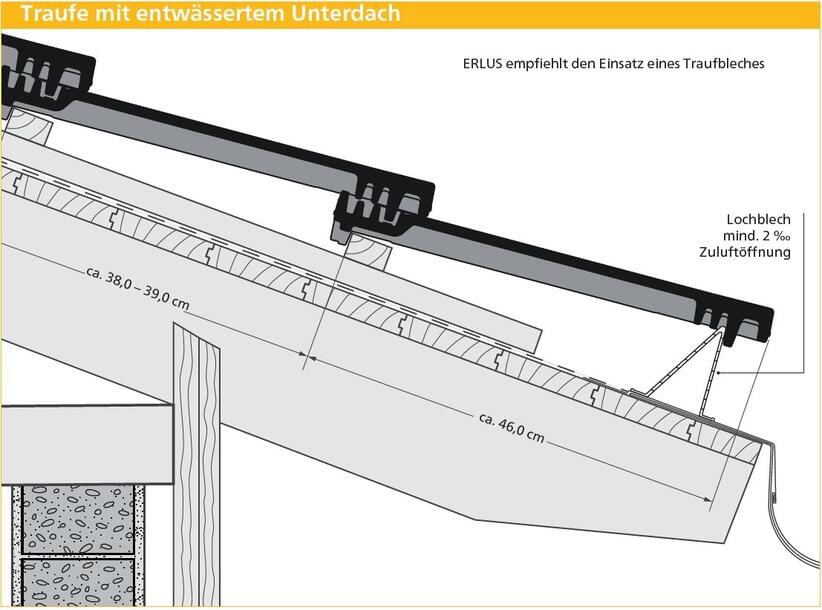

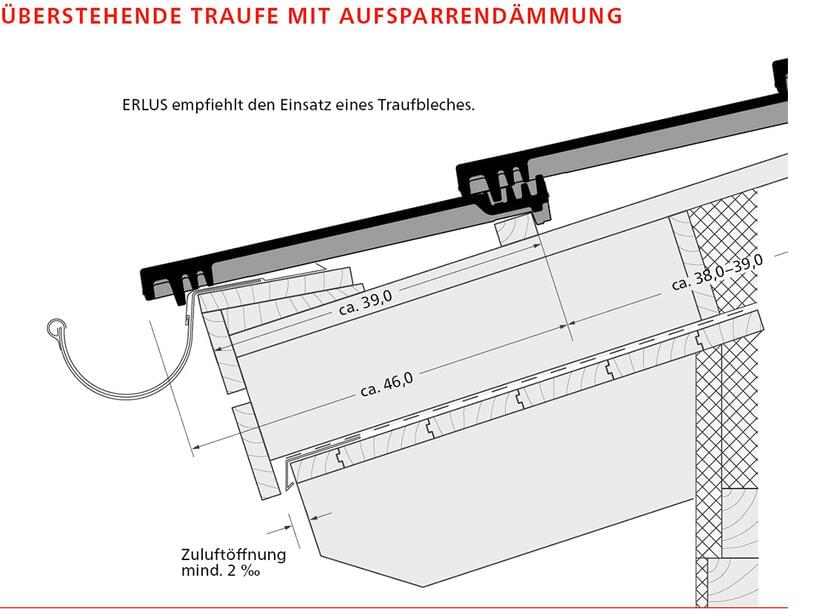

| Mittleres Traufenlattmaß | ca. 37 cm |

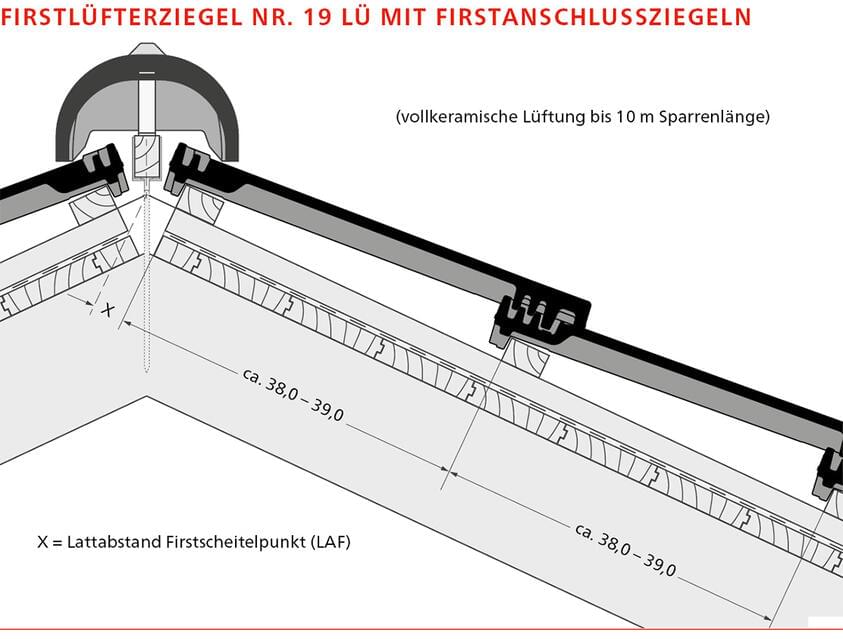

| X-Maß LAF in mm | Firstanschlussziegel1) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Dachneigung in ° | 10° | 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | 60° |

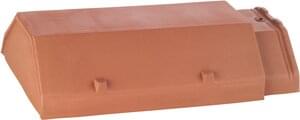

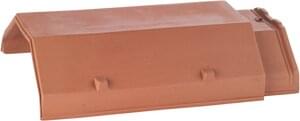

| Firstziegel Nr. 17 | 55 | 55 | 55 | 50 | 50 | 45 | 45 | 35 | - | - | - |

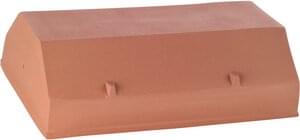

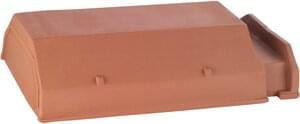

| Firstlüfterziegel Nr. 17 Lü | 55 | 55 | 55 | 50 | 50 | 50 | 60 | - | - | - | - |

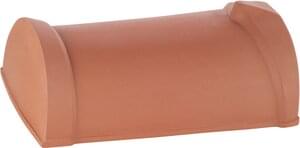

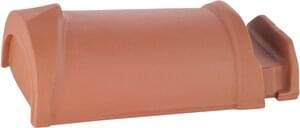

| Firstlüfterziegel Nr. 19 Lü | 45 | 45 | 45 | 35 | 30 | 30 | 35 | 40 | - | - | - |

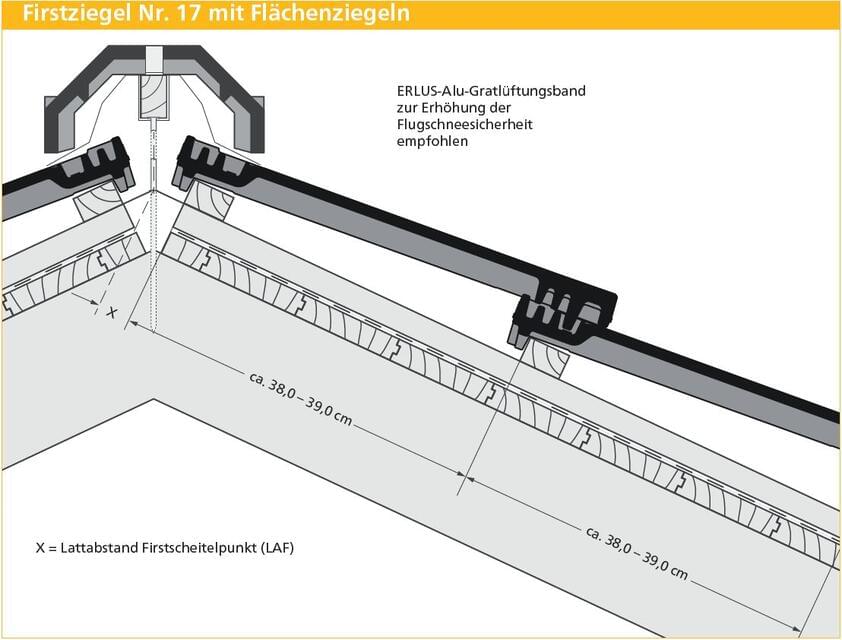

| X-Maß LAF in mm | Maßangaben für Ausführung mit Flächenziegeln2) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Dachneigung in ° | 10° | 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | 60° |
| Firstziegel Nr. 17 | 45 | 45 | 55 | 50 | 50 | 50 | 60 | 40 | 30 | - | - |
| Firstlüfterziegel Nr. 17 Lü | 45 | 45 | 55 | 50 | 50 | 55 | 60 | - | - | - | - |
| Firstlüfterziegel Nr. 19 Lü | 45 | 45 | 40 | 40 | 30 | 30 | 35 | 35 | - | - | - |
1) ohne Alu-First- und Gratlüfterband 2) mit Alu-First- und Gratlüfterband
Zuordnung von Zusatzmaßnahmen für den Ergoldsbacher Level RS
Regeldachneigung 16° im Halbverband verlegt, bei Reihenverlegung ist die RDN 22°, Mindestdachneigung 10°; entsprechend dem Stand von Wissenschaft und Technik (in Anlehnung an das ZVDH-Merkblatt Unterdächer, Unterdeckungen und Unterspannungen und den Grundregeln des DDH)
Länderspezifsche Baunormen und/oder Regelwerke sind einzuhalten, wenn vertraglich nichts Abweichendes vereinbart wird.
Erhöhte Anforderungen sind:
- große Sparrenlängen > 10m
- konzentrierter Wasserlauf auf Teilflächen des Daches, z.B. unterhalb von Regenfallrohren, Zusammenführungen von Kehlen o.ä.
- besondere Dachflächen wie geschweifte Gauben, Tonnen- und Kegeldächer
- schneereiche Gebiete ≥ 1,5 kN/qm Bodenschneelast
- windreiche Gebiete der Windlastenzone 4 oder Kamm- und Gipfellagen oder Schluchtenbildung
Klassen
Klasse 1: wasserdichtes Unterdach aus Abdichtungsbahnen oder nahtgefügte Unterdeckung aus diffusionsoffener UDB-eA (jeweils mit eingebundener Konterlattung)
Klasse 2: regensicheres Unterdach aus Abdichtungsbahnen oder nahtgefügte Unterdeckung aus UDB-eA (jeweils mit offen liegender Konterlattung auf Nageldichtband / - masse)
Klasse 3: verklebte Unterspannung/Unterdeckung mit Nageldichtband /-masse / - durch ETB/ETA nachgewiesenene Nageldichtung, oder Holzunterdeckplatten
Klasse 4: verklebte Unterspannung oder Unterdeckung
Klasse 5: Unterspannung oder Unterdeckung
| Dachneigung | min. Anf. | erhö. Anf. |
|---|---|---|
| ≥ 16° | Kl. 5 | Kl. 4 |
| von < 16° bis ≥ 12° | Kl. 4 | Kl. 3 |
| von < 12° bis ≥ 10° | Kl. 3 | Kl. 2 |
| Dachneigung | min. Anf. | erhö. Anf. |
|---|---|---|
| ≥ 16° | Kl. 5 | Kl. 4 |
| von < 16° bis ≥ 12° | Kl. 4 | Kl. 3 |
| von < 12° bis ≥ 10° | Kl. 3 | Kl. 2 |

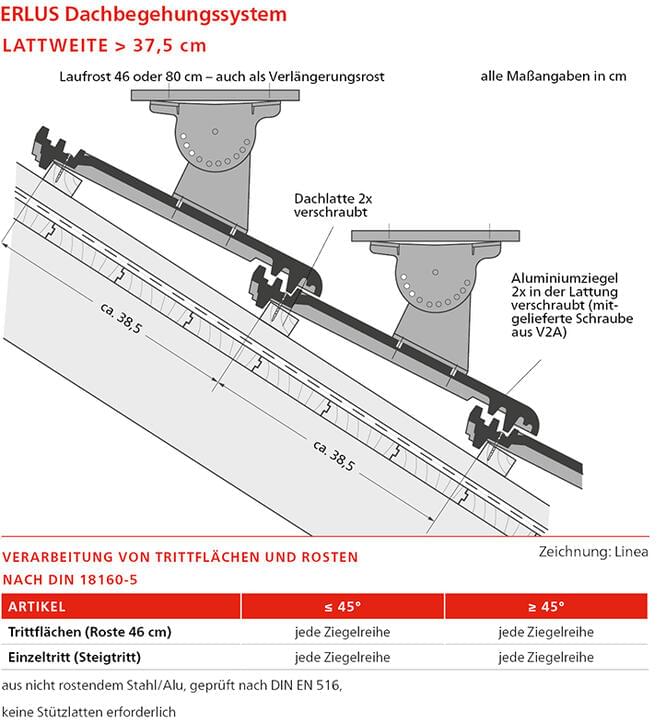

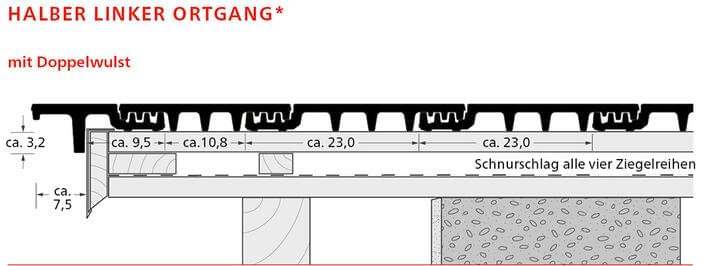

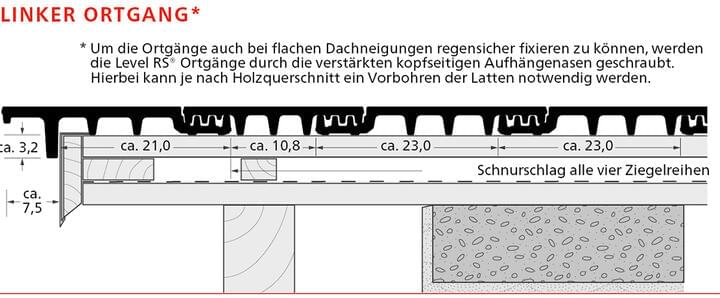

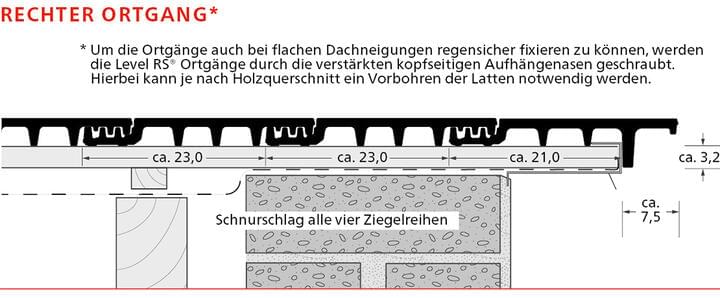

Technische Zeichnungen
Diese Argumente sprechen für den
ERLUS Level RS
Sinterqualität klinkerhart gebrannt bei 1.200° C, geringe Wasseraufnahme (unter 5%)
Hohe Windsogsicherheit bei Verbanddeckung (bereits ohne Verklammerung)
Hagelwiderstandsklasse 4
Ausgeprägte Sturmkerben für den passgenauen Sitz der Sturmklammer I+II
Tiefe Ringverfalzung mit 3-fachem Kopf- und Seitenfalz
Komplettes Zubehör inklusive ALU-SYSTEM Zubehör aus einer Hand
Lattweitengruppe 38,5 cm Modell aus der XXL-Familie

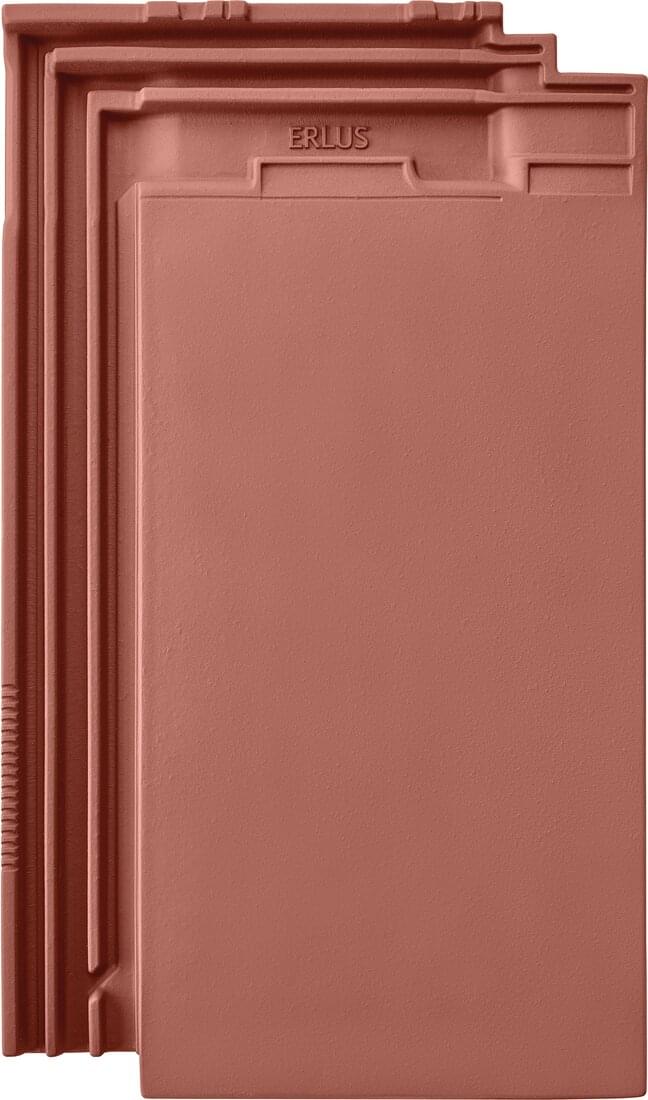

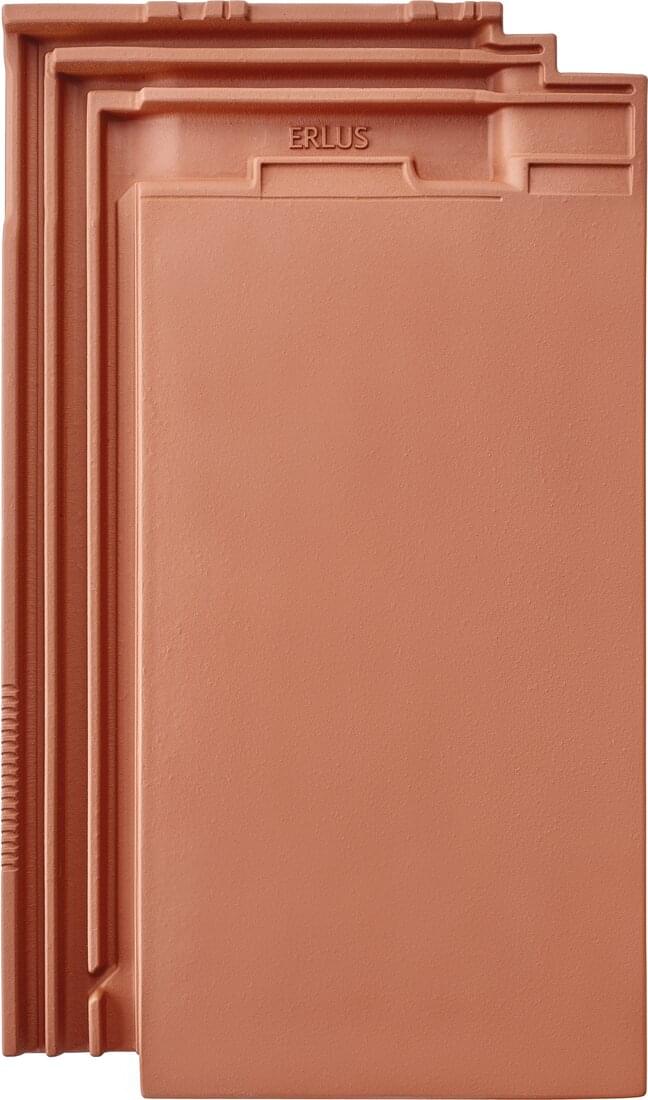

Flächenziegel
ERLUS Standardzubehör
ERLUS Markenzubehör

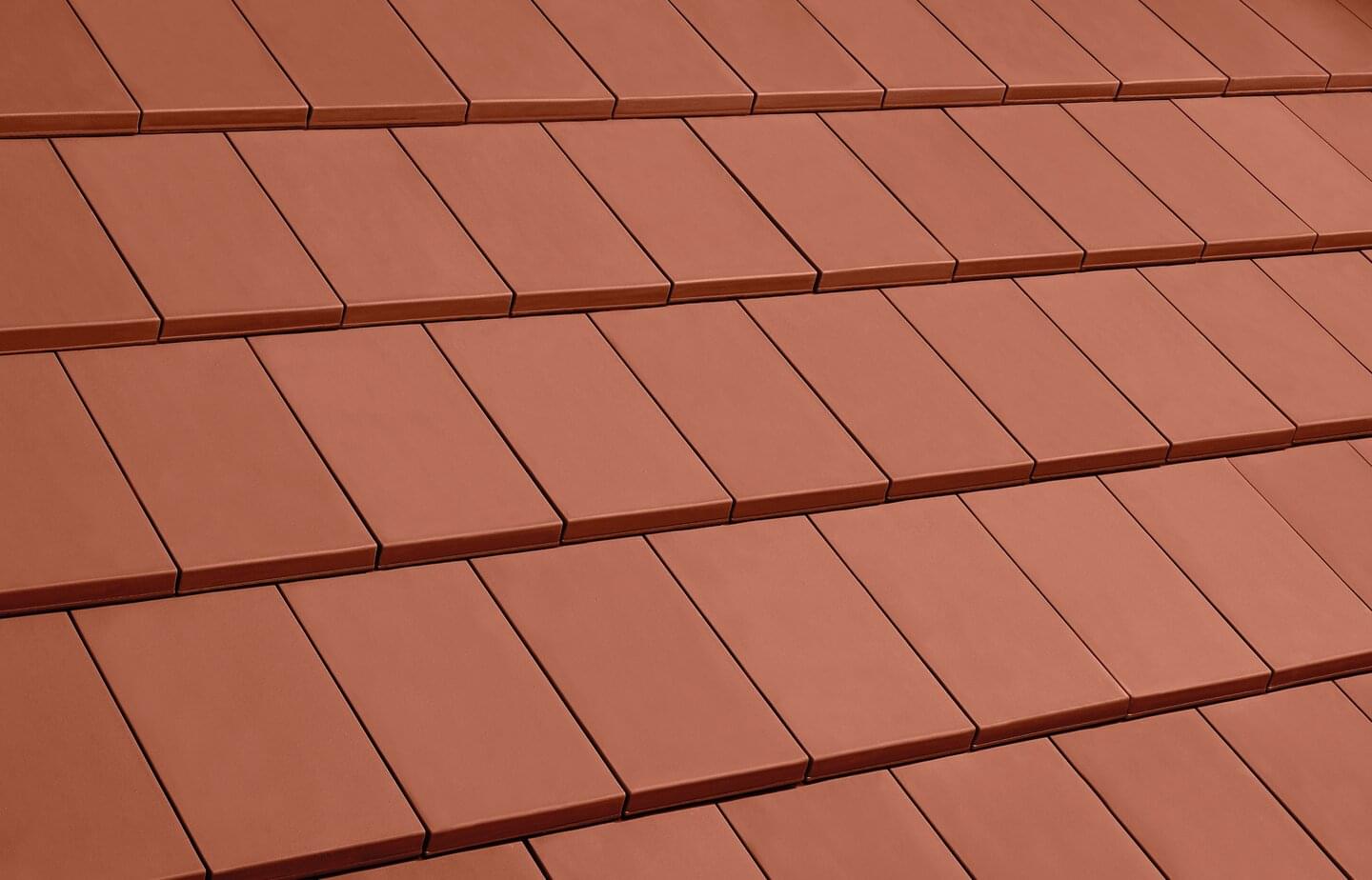

Dachflächen

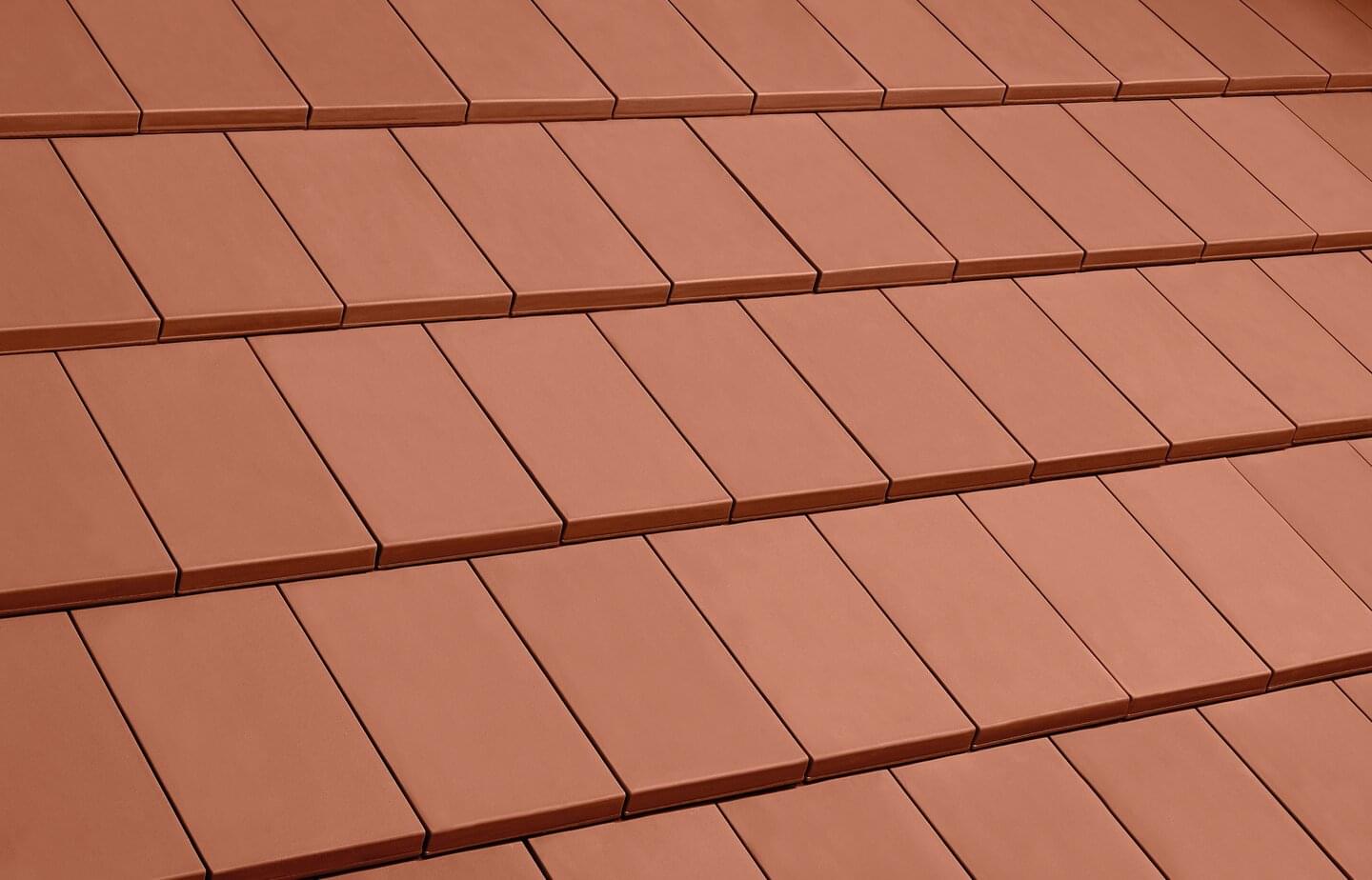

Sinterrot
Rot Sinterbrand

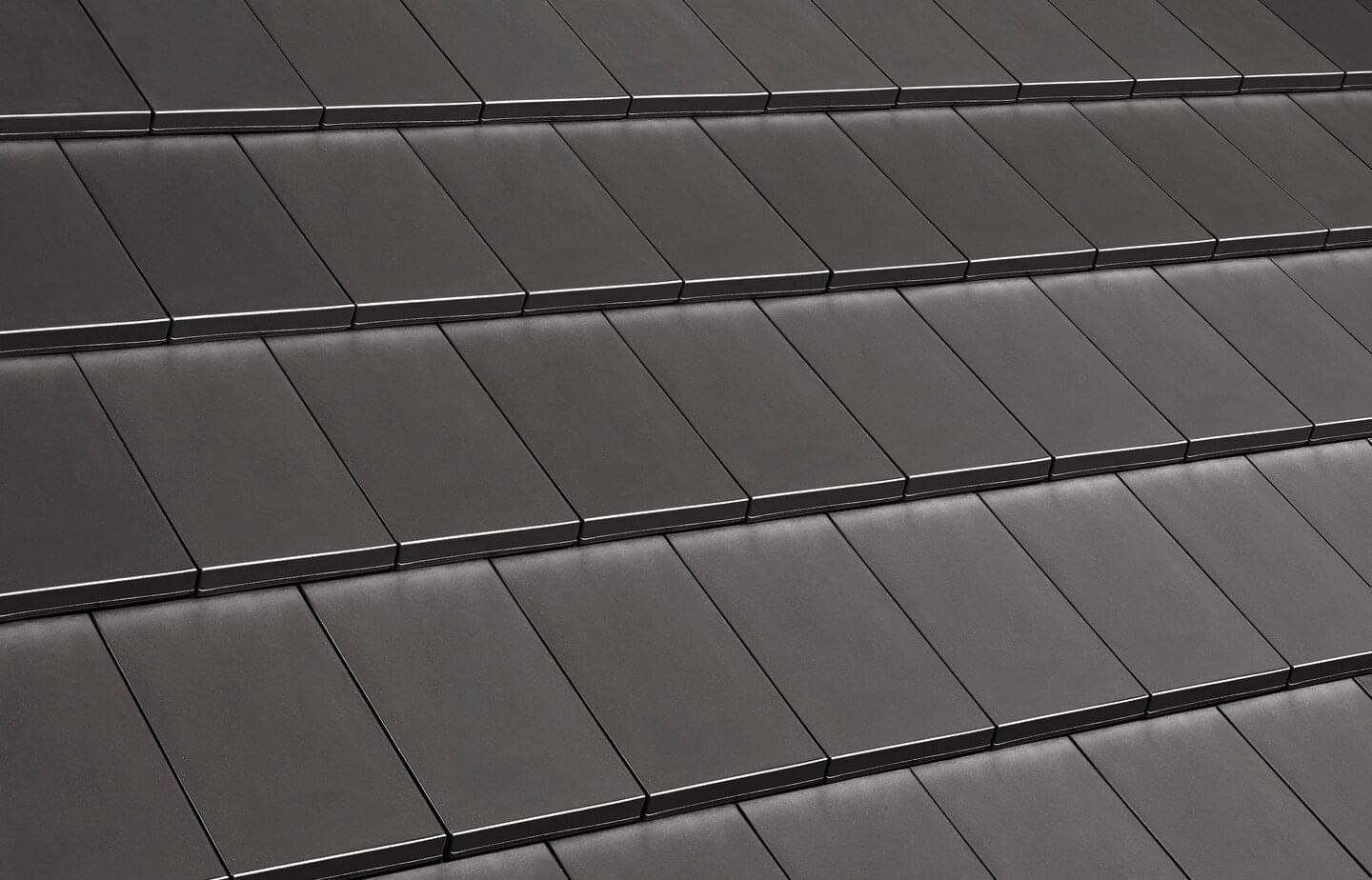

Sinterschwarz Matt

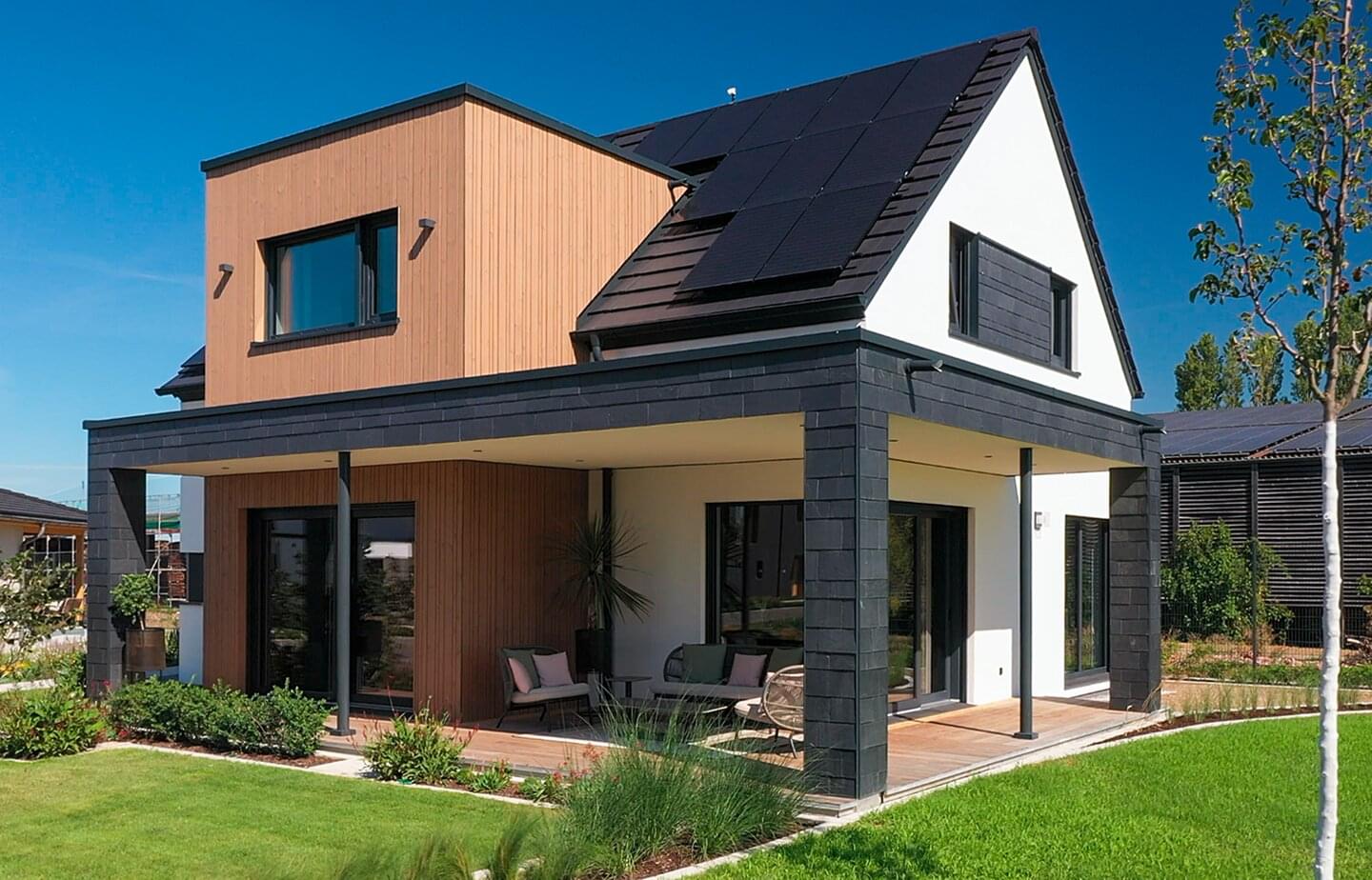

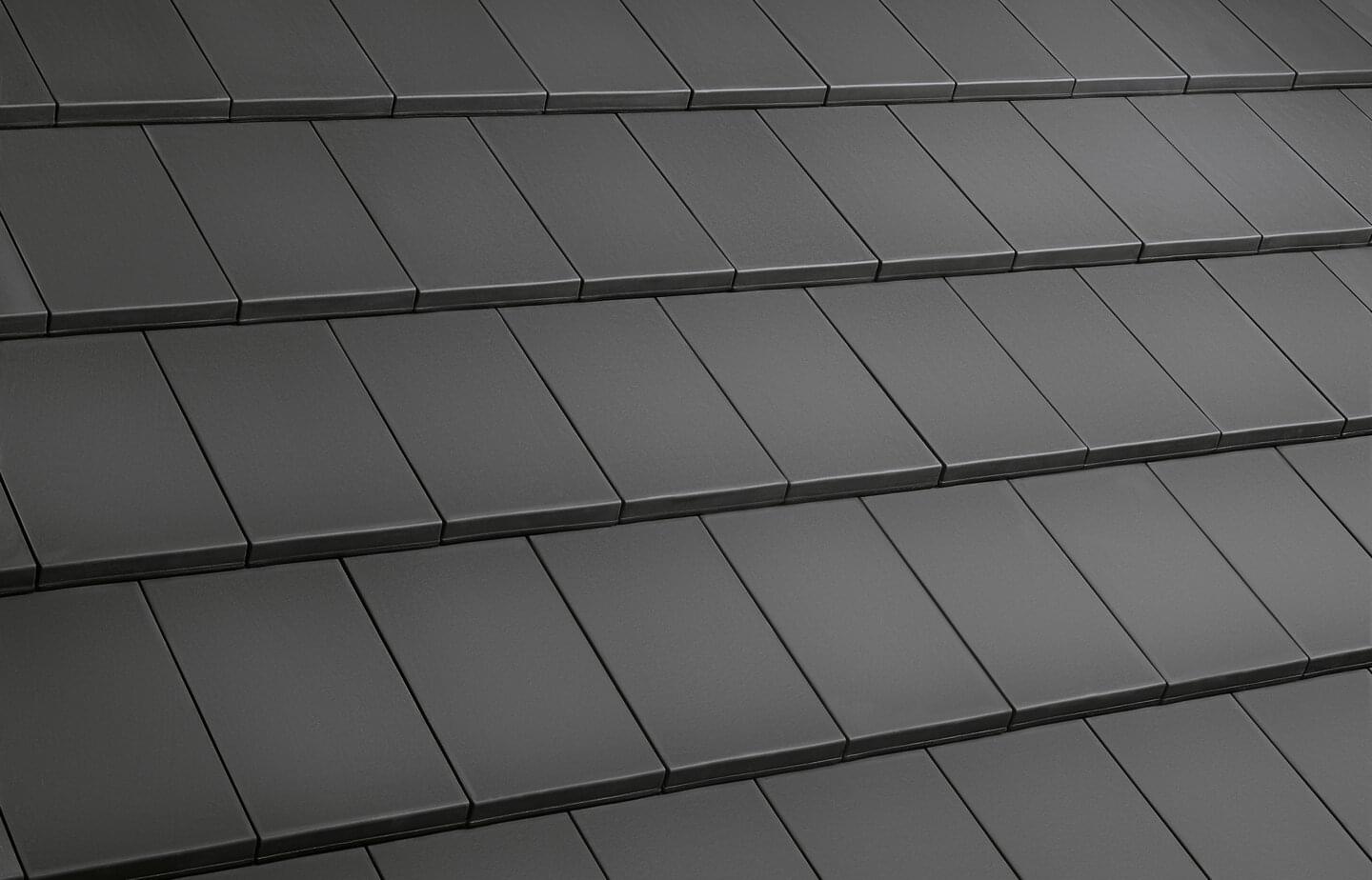

Sintergrau Referenzobjekte

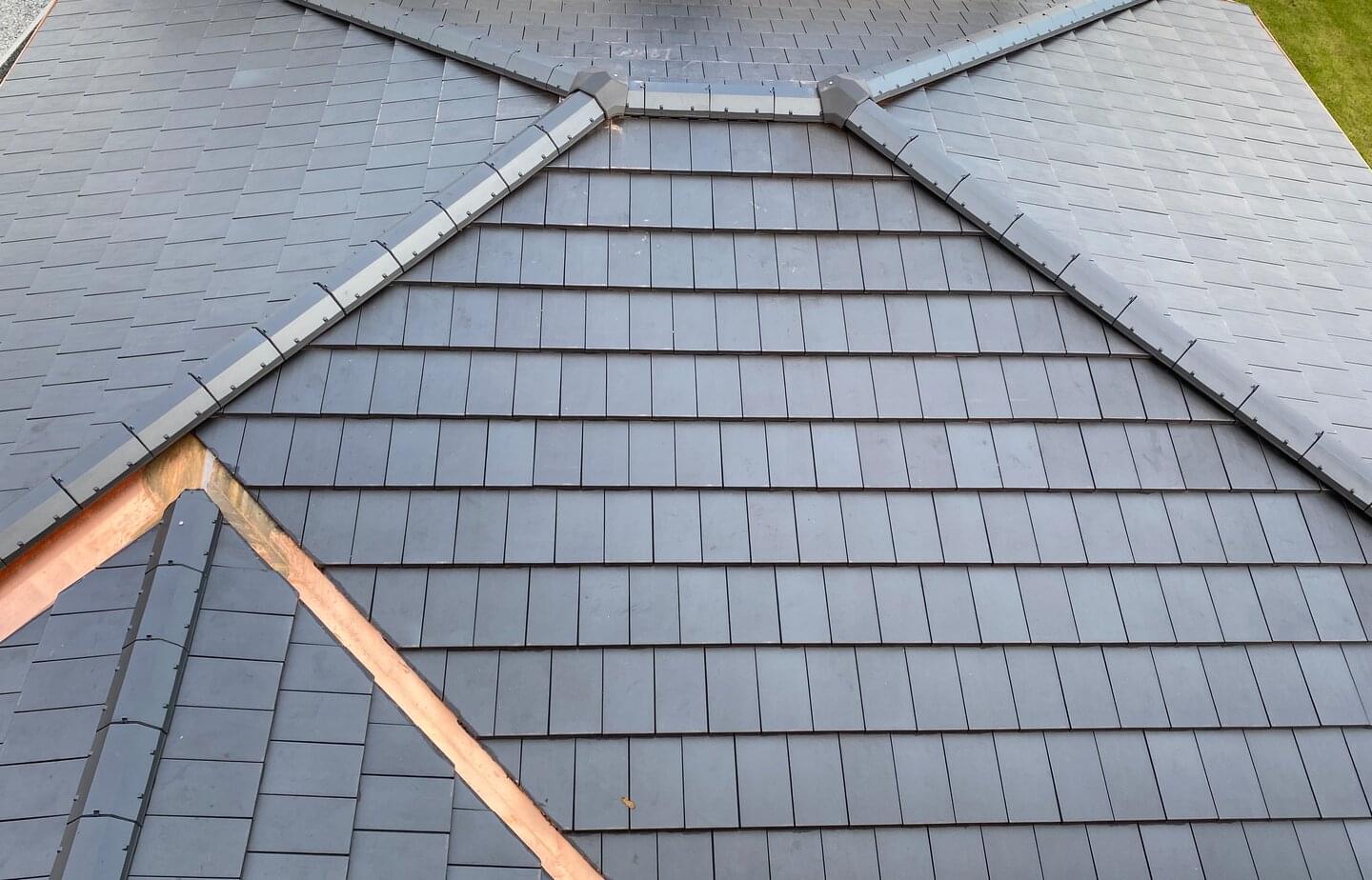

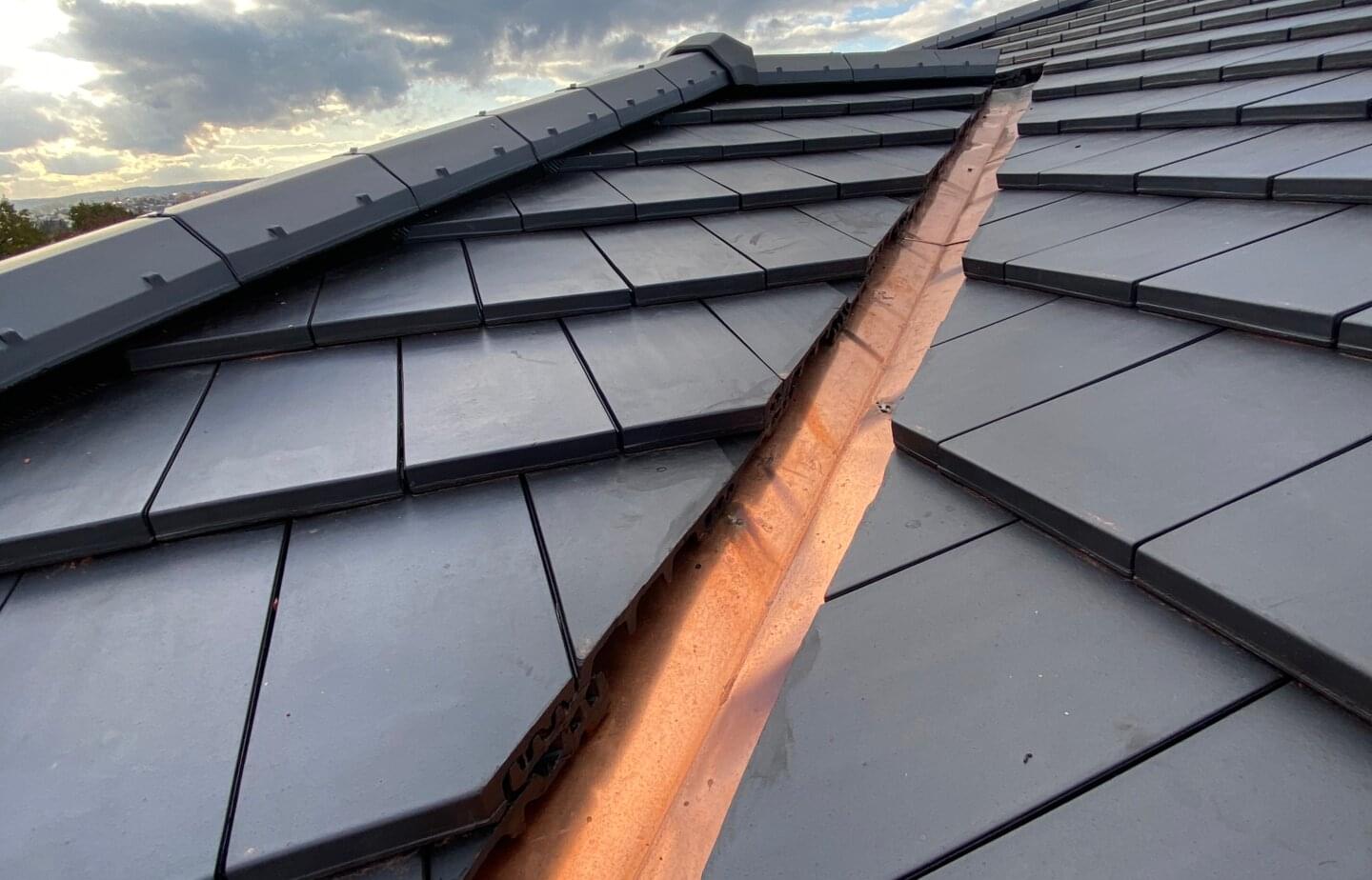

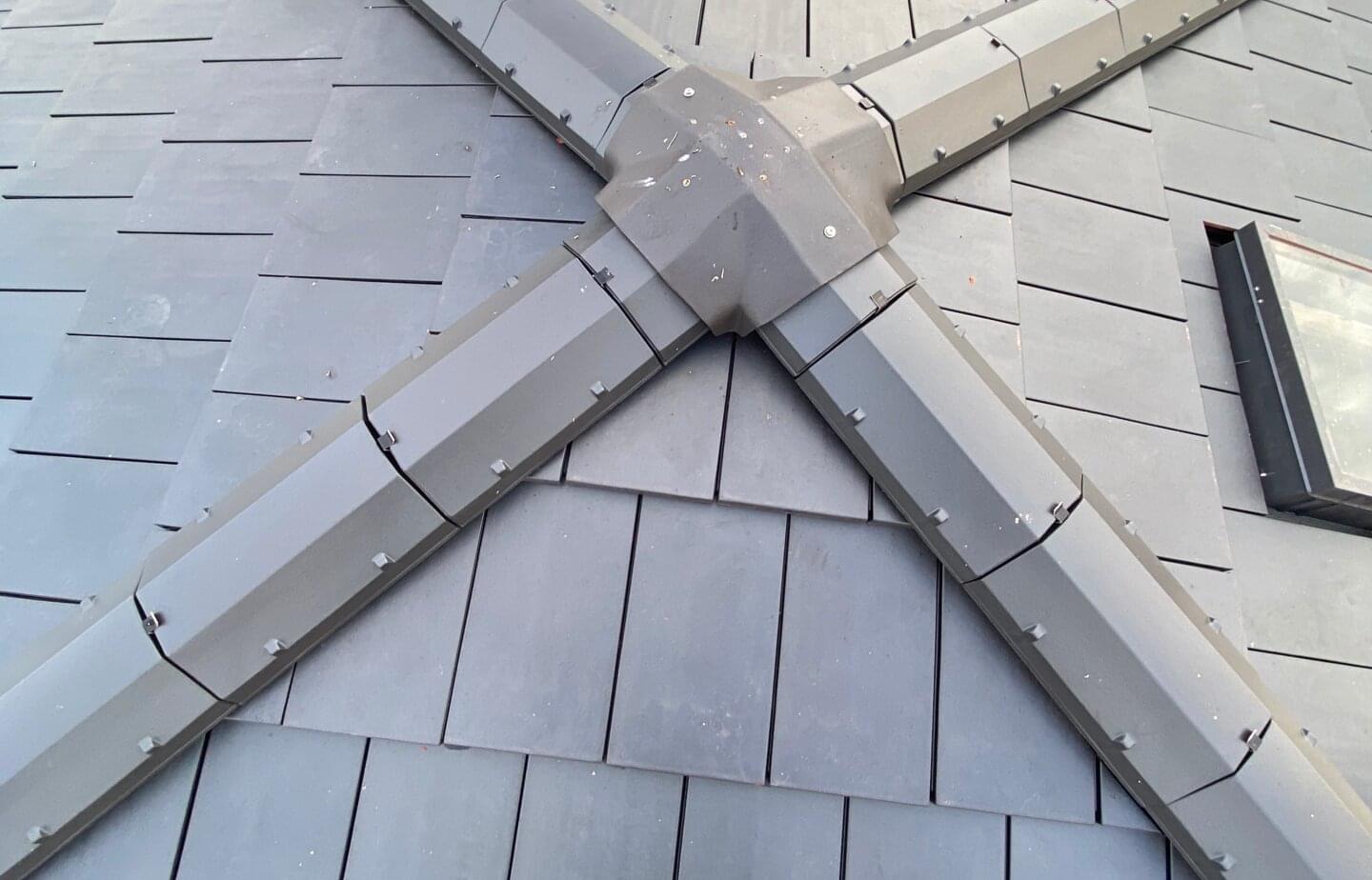

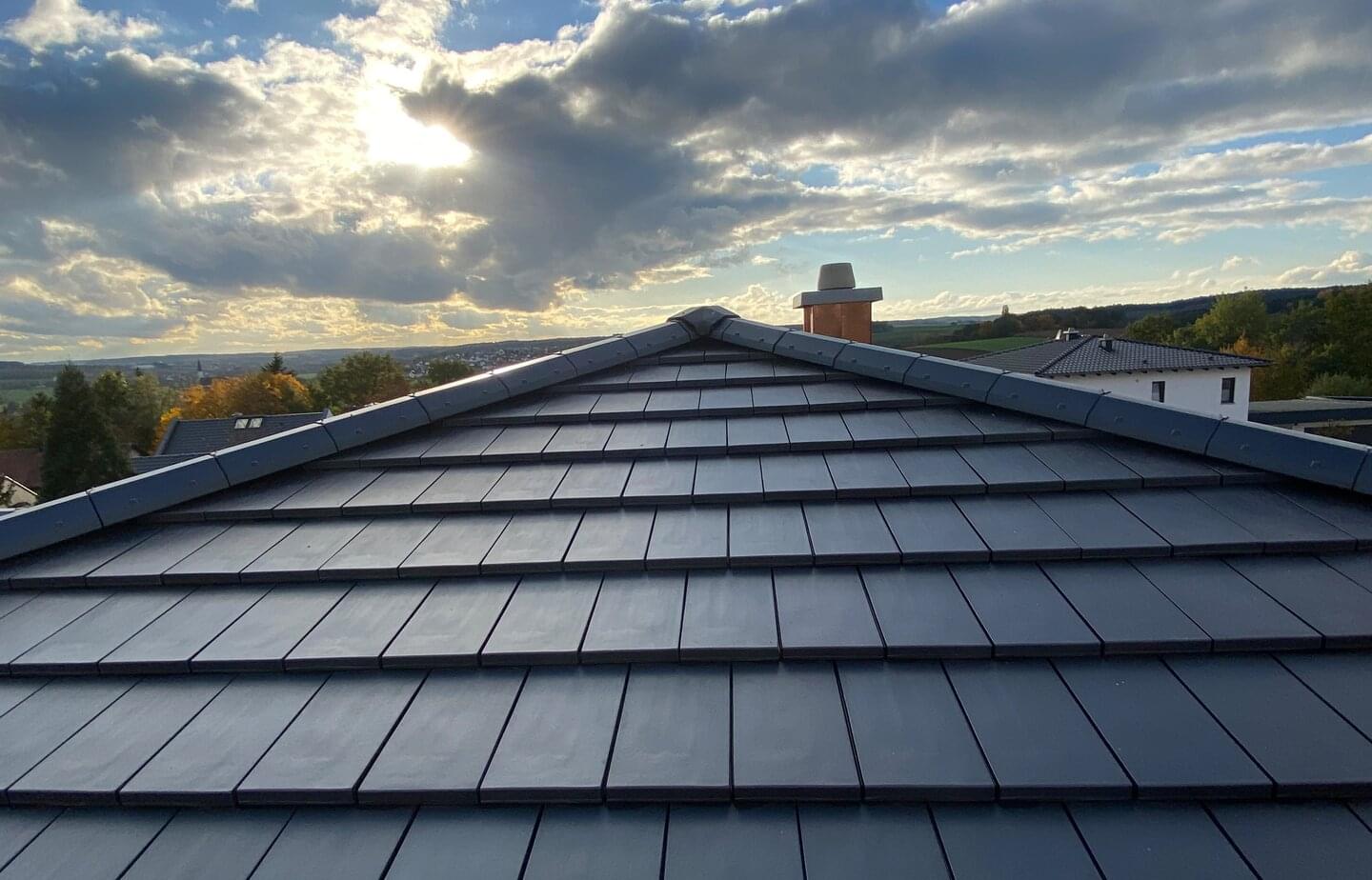

Ergoldsbacher Level RS® - Sintergrau ©ERLUS/Zimmerei Pöschl

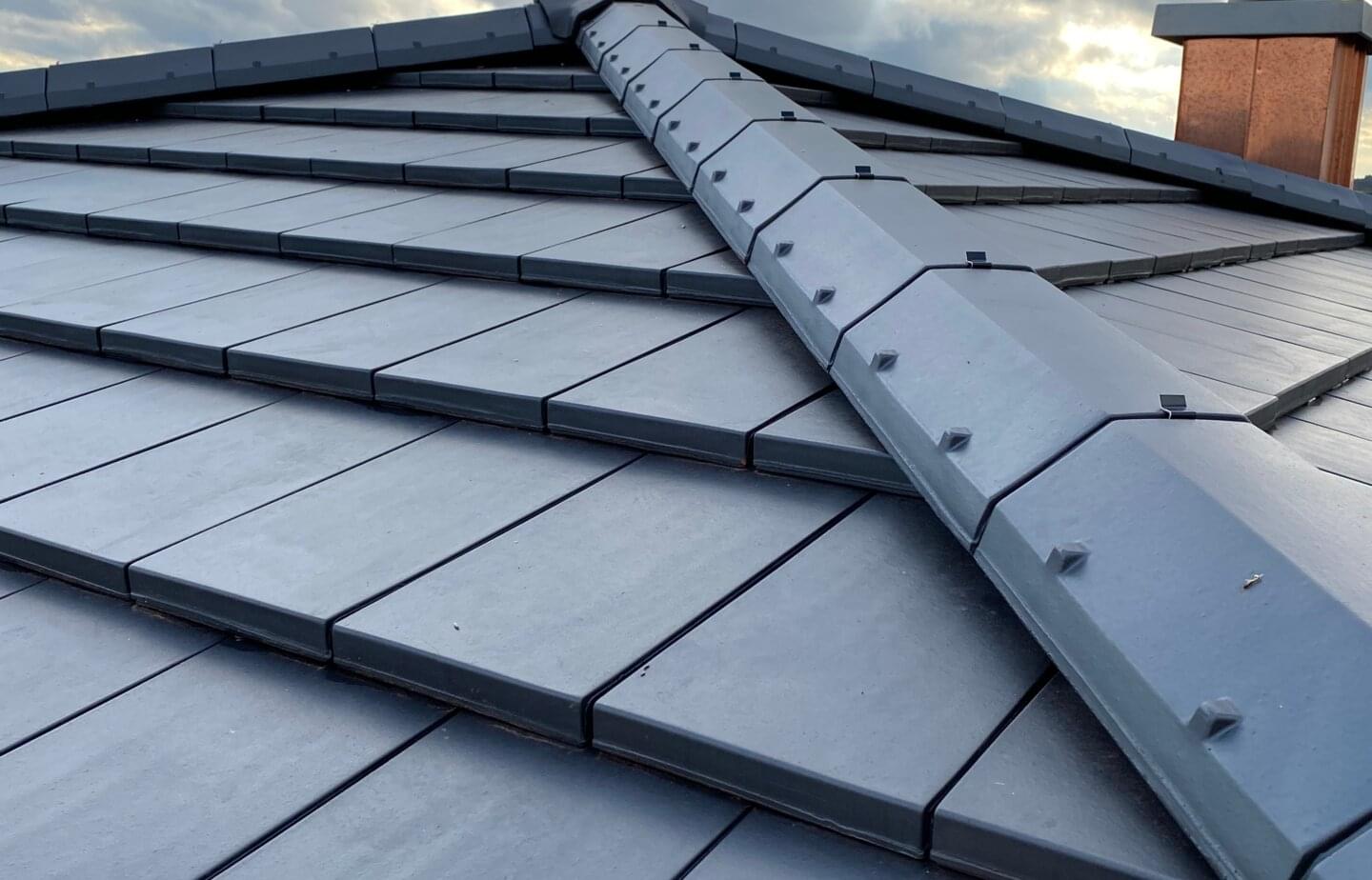

Ergoldsbacher Level RS® - Sintergrau ©ERLUS/Zimmerei Pöschl

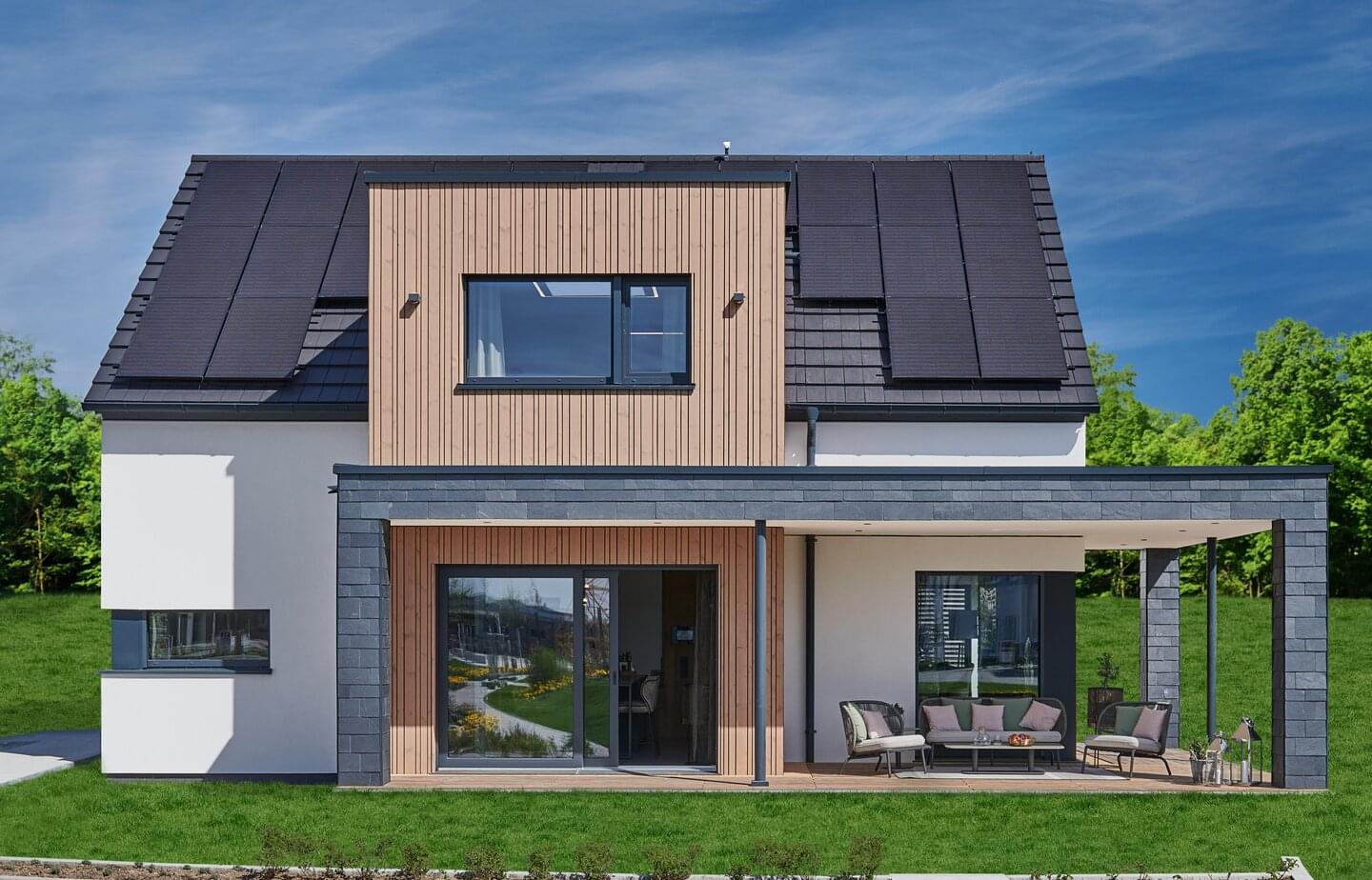

Ergoldsbacher Level RS® - Sintergrau
Ergoldsbacher Level RS® - Sintergrau
Ergoldsbacher Level RS® - Sintergrau
Ergoldsbacher Level RS® - Sintergrau ©ERLUS/Zimmerei Pöschl
Ergoldsbacher Level RS® - Sintergrau ©ERLUS/Zimmerei Pöschl
Ergoldsbacher Level RS® - Sintergrau ©ERLUS/Zimmerei Pöschl
2023: Ergoldsbacher Level RS®
