ERLUS Mönch- und Nonnenziegel

Farbpalette
Naturrot

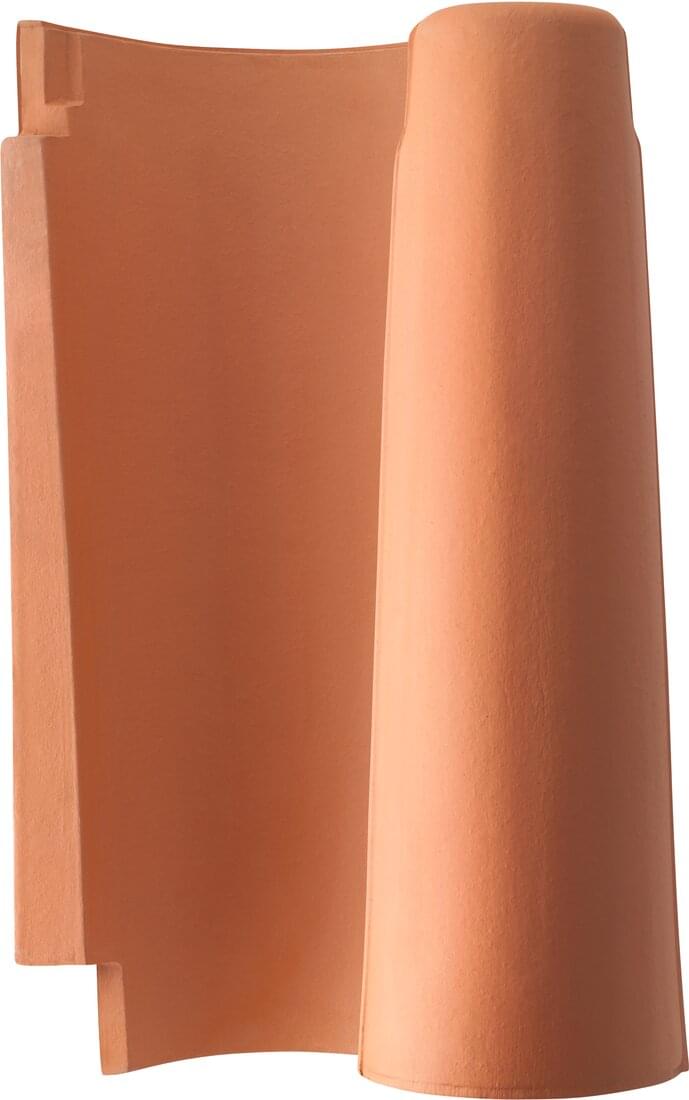

  • Mönch- und Nonnenziegel - Naturrot | Flächenziegelbild | © © ERLUS AG 2021
  • Mönch- und Nonnenziegel - Kupferbraun | Flächenziegelbild | © © ERLUS AG 2021

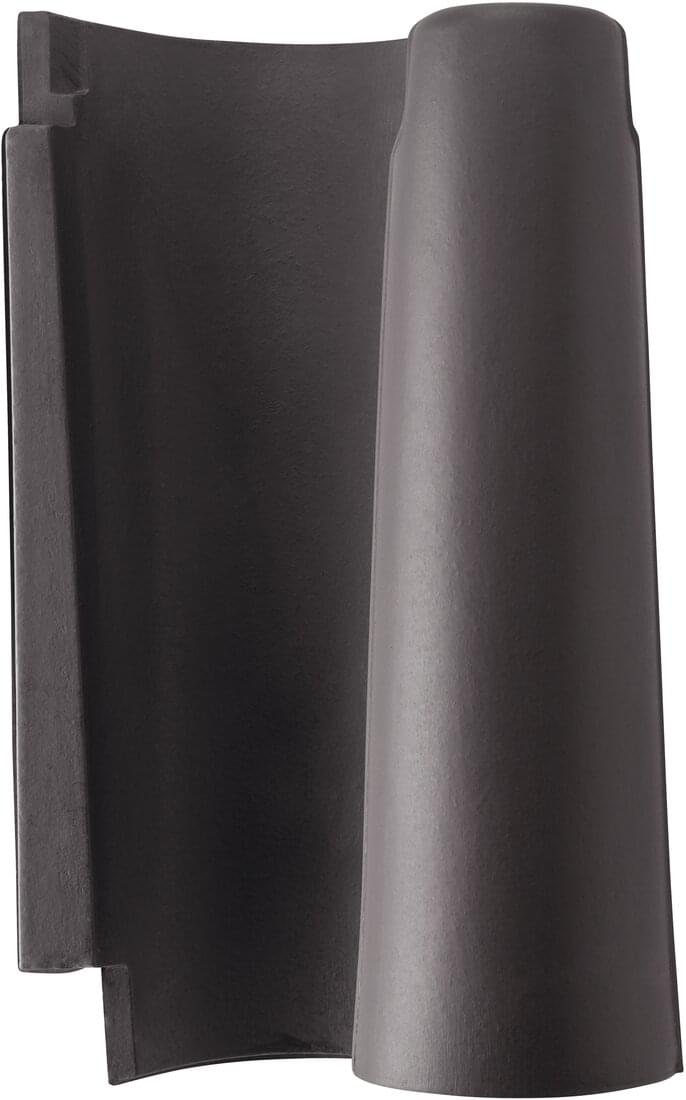

  • Mönch- und Nonnenziegel - Anthrazit | Flächenziegelbild | © © ERLUS AG 2021

Technische Daten

Größe (Mönch):
Größe (Nonne):
ca. 11,0 x 41,0 cm
ca. 21,0 x 41,0 cm
Lattweite: ca. 34,0 cm
Mittlere Deckbreite: ca. 21,5 cm
Bedarf je m²: ca. 13,7 Stück
Gewicht nach DIN 1055 einschl. Lattung: ca. 0,90 kN/m²
Realgewicht ohne Lattung: ca. 65 kg/m²
Paletteninhalt (Mönch | Nonne): 400 Stück | 180 Stück
Palettengewicht (Mönch | Nonne): ca. 705 kg | ca. 556 kg
Bündelgröße (Mönch | Nonne): 10 Stück | 6 Stück
Lattweitengruppe: 34,0 cm

Zuordnung von Zusatzmaßnahmen für den Ergoldsbacher Mönch- und Nonnenziegel1)

Regeldachneigung 40°, Mindestdachneigung 10°, entsprechend dem Stand der Technik (nach dem ZVDH-Merkblatt Unterdächer, Unterdeckungen und Unterspannungen und den Grundregeln des DDH)
Länderspezifsche Baunormen und/oder Regelwerke sind einzuhalten, wenn vertraglich nichts Abweichendes vereinbart wird.

Erhöhte Anforderungen können sich ergeben durch
Nutzung: Dachgeschoss, insbesondere zu Wohnzwecken (= zwei erhöhte Anforderungen)
Konstruktion: besondere Dachformen (z. B. Schmetterlingsdächer), große Sparrenlängen (größer als 10 m), stark gegliederte Dachformen (z. B. durch Kehlen, Gauben etc.)
Klimatische Verhältnisse: exponierte Lage, extreme Standorte, schneereiche Gebiete, windreiche Gebiete
Technische Anlagen: Auf- oder Indachsysteme, Klimageräte, Antennenanlagen, Laufanlagen, Belichtungs-, Schneefangsysteme, etc.

Klassen
Klasse 1: wasserdichtes Unterdach (1.1.)
Klasse 2: regensicheres Unterdach (1.2.)
Klasse 3: naht- und perforationsgesicherte Unterdeckung (2.1.) naht- und perforationsgesicherte Unterspannung (3.1.)
Klasse 4: verschweißte/verklebte Unterdeckung (2.2.) überdeckte Unterdeckung aus Bitumenbahnen (2.3.) nahtgesicherte Unterspannung (3.2.)
Klasse 5: überlappte/verfalzte Unterdeckung (2.4.)
Klasse 6: Unterspannung (3.3.)

Zuordnung von Zusatzmaßnahmen für Erlus Dachziegel
Dachneigungmin. Anf.erhö. Anf.
≥ 40° Kl. 5 Kl. 4
von < 40° bis ≥ 36° Kl. 4 Kl. 3
von < 36° bis ≥ 32° Kl. 3 Kl. 3
von < 32° bis ≥ 28° Kl. 2* Kl. 2*
von < 28° bis ≥ 10° Kl. 1* Kl. 1*
Zuordnung von Zusatzmaßnahmen für Erlus Dachziegel
Dachneigungmin. Anf.erhö. Anf.
≥ 40° Kl. 5 Kl. 4
von < 40° bis ≥ 36° Kl. 4 Kl. 3
von < 36° bis ≥ 32° Kl. 3 Kl. 3
von < 32° bis ≥ 28° Kl. 2* Kl. 2*
von < 28° bis ≥ 10° Kl. 1* Kl. 1*
* Die in der Tabelle genannten Zusatzmaßnahmen sind Mindestmaßnahmen unter Berücksichtigung der Tabelle 1 des Merkblattes „Unterdächer, Unterdeckungen, Unterspannungen”. Unterdeckplatten sind gemäß der Klassifizierung im Merkblatt für „Unterdächer, Unterdeckungen und Unterspannungen” zuzuordnen. Erhöhte Anforderungen bilden Kategorien gemäß Kapitel 1.1.3. Weitere erhöhte Anforderungen können sich aus der Gewichtung innerhalb einer Kategorie gemäß 1.1.3. ergeben. Z. B. können klimatische Verhältnisse mehrere erhöhte Anforderungen ergeben. Nur zulässig, wenn ein Nachweis hinsichtlich der Funktionssicherheit der verwendeten Produkte einschließlich des Zubehörs (Dichtbänder oder Dichtungsmassen unter Konterlatten, Klebebänder, vorkonfektionierte Nahtsicherung) im Rahmen einer Schlagregenprüfung sowie eines 24-stündigen Beregnungstests bei einer Dachneigung von 15° herstellerseitig erfolgt ist. Andernfalls ist die nächsthöhere Klasse zu wählen. Herstellerseitige Einschränkungen sind zu berücksichtigen. Hinweise zur Perforationssicherung sind dem Produktdatenblatt zu entnehmen. Sie können in den Klassen 3 bis 6 verwendet werden.
* Die in der Tabelle genannten Zusatzmaßnahmen sind Mindestmaßnahmen unter Berücksichtigung der Tabelle 1 des Merkblattes „Unterdächer, Unterdeckungen, Unterspannungen”. Unterdeckplatten sind gemäß der Klassifizierung im Merkblatt für „Unterdächer, Unterdeckungen und Unterspannungen” zuzuordnen. Erhöhte Anforderungen bilden Kategorien gemäß Kapitel 1.1.3. Weitere erhöhte Anforderungen können sich aus der Gewichtung innerhalb einer Kategorie gemäß 1.1.3. ergeben. Z. B. können klimatische Verhältnisse mehrere erhöhte Anforderungen ergeben. Nur zulässig, wenn ein Nachweis hinsichtlich der Funktionssicherheit der verwendeten Produkte einschließlich des Zubehörs (Dichtbänder oder Dichtungsmassen unter Konterlatten, Klebebänder, vorkonfektionierte Nahtsicherung) im Rahmen einer Schlagregenprüfung sowie eines 24-stündigen Beregnungstests bei einer Dachneigung von 15° herstellerseitig erfolgt ist. Andernfalls ist die nächsthöhere Klasse zu wählen. Herstellerseitige Einschränkungen sind zu berücksichtigen. Hinweise zur Perforationssicherung sind dem Produktdatenblatt zu entnehmen. Sie können in den Klassen 3 bis 6 verwendet werden.

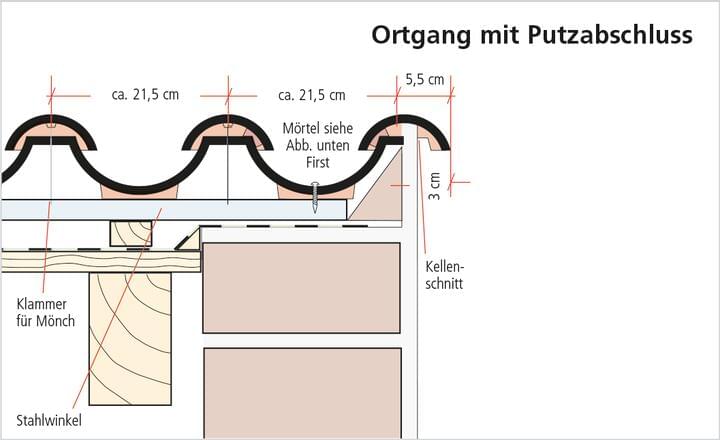

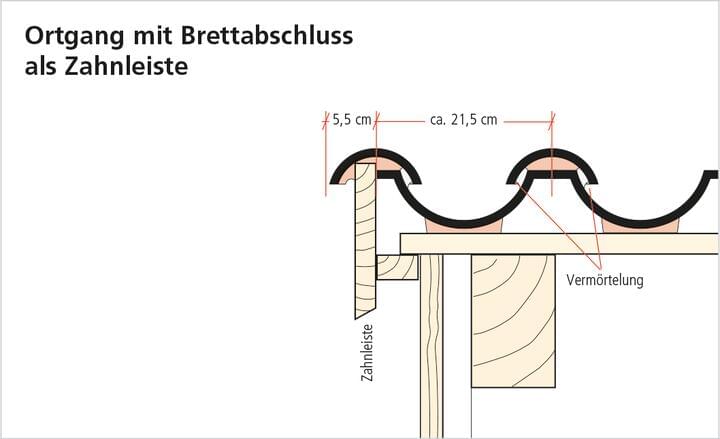

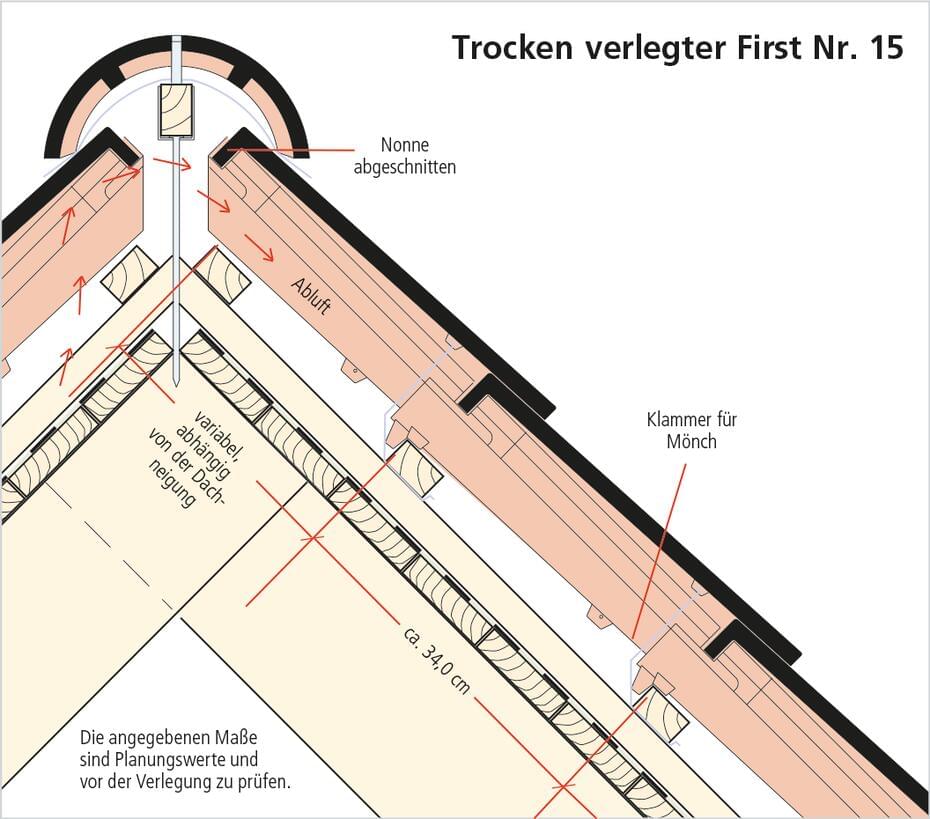

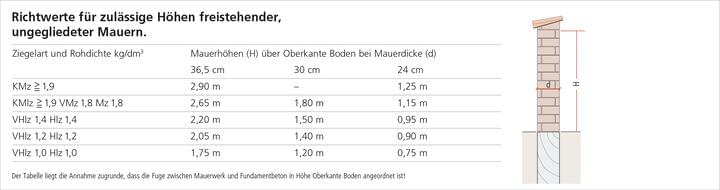

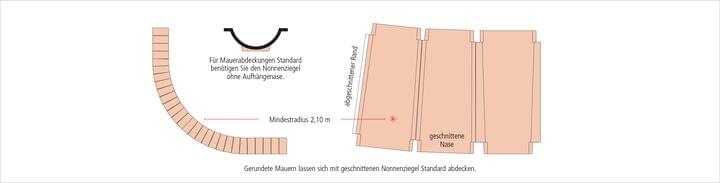

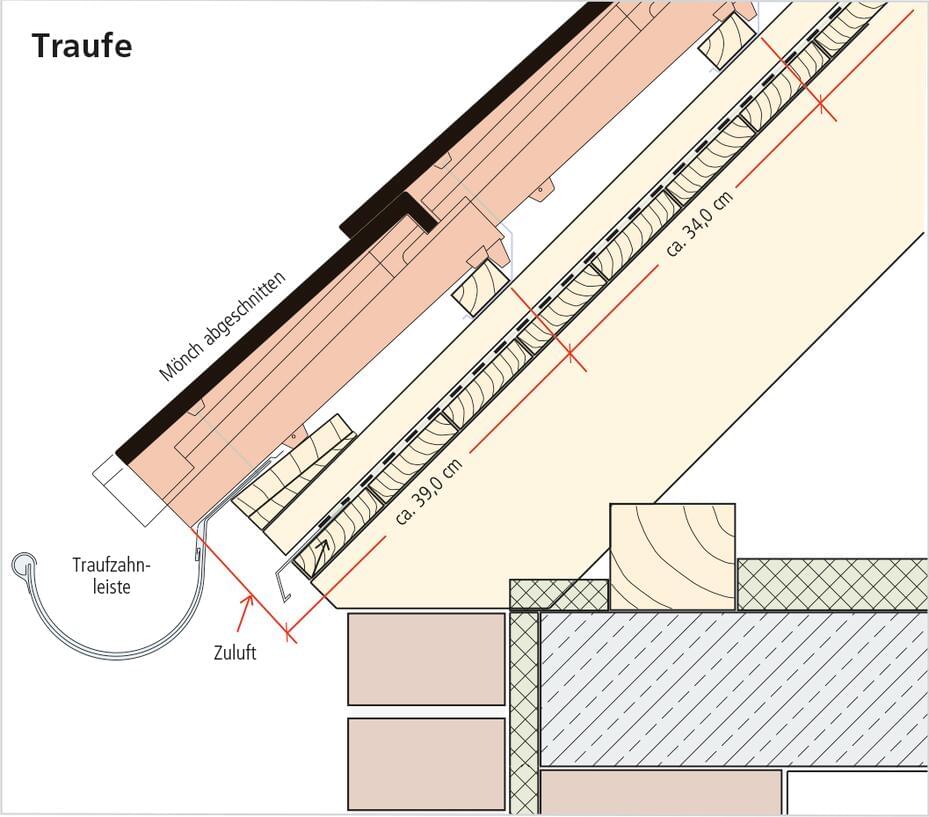

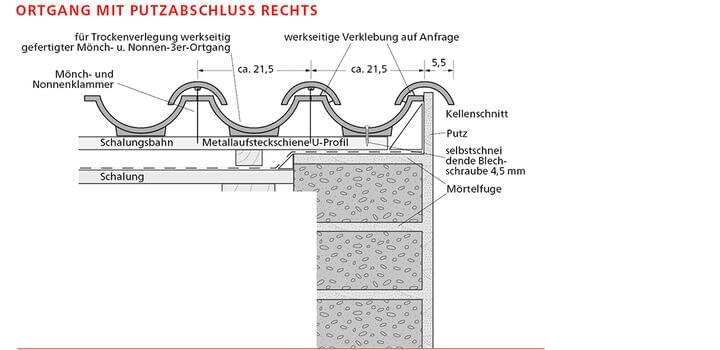

Technische Zeichnungen

Flächenziegel

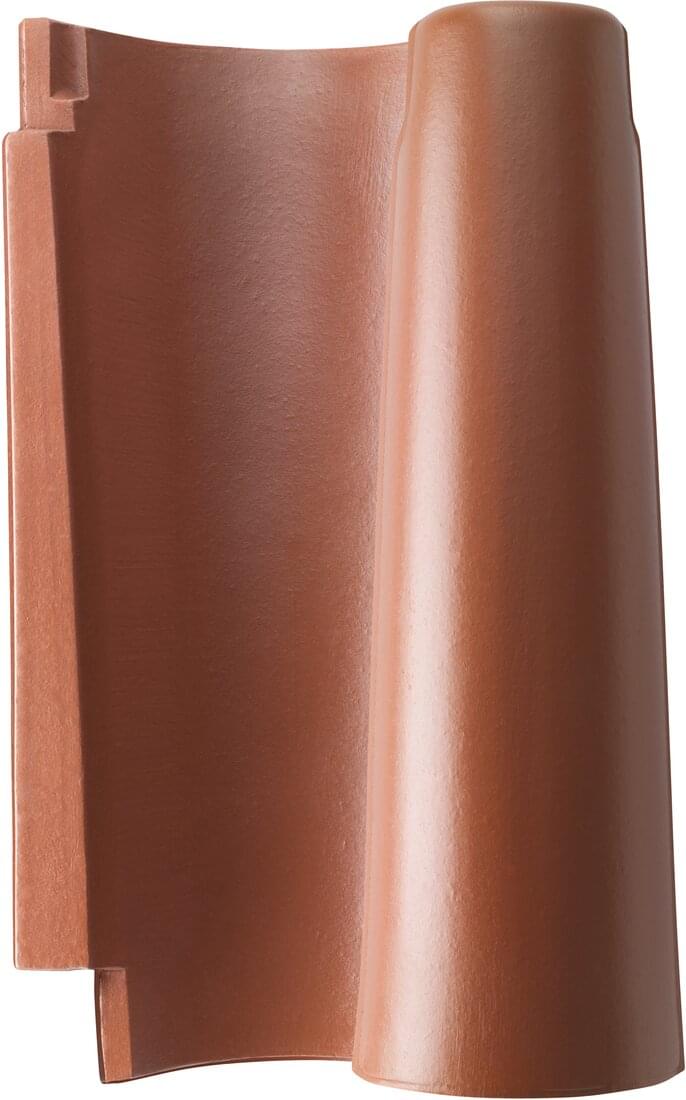

Mönch- und Nonnenziegel - Naturrot | Lieferprogrammbild
Flächenziegel

ERLUS Standardzubehör

Mönch- und Nonnenziegel - Firstanschlussziegel Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstanschlussziegel
 | Lieferprogrammbild | © © ERLUS AG 2021

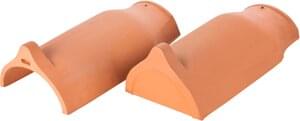

Firstziegel Nr. 7

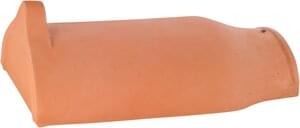

Firstabschlussziegel Nr. 7 Naturrot | Lieferprogrammbild
Firstabschlussziegel Nr. 7
Firstziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstziegel Nr. 15
Firstabschlussziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstabschlussziegel Nr. 15
Firstausgleichsziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstausgleichsziegel Nr. 15

ERLUS Markenzubehör

KERAMIK Firstendscheibe mit ERLUS-Logo Naturrot | Lieferprogrammbild
KERAMIK Firstendscheibe mit ERLUS-Logo

Dachflächen

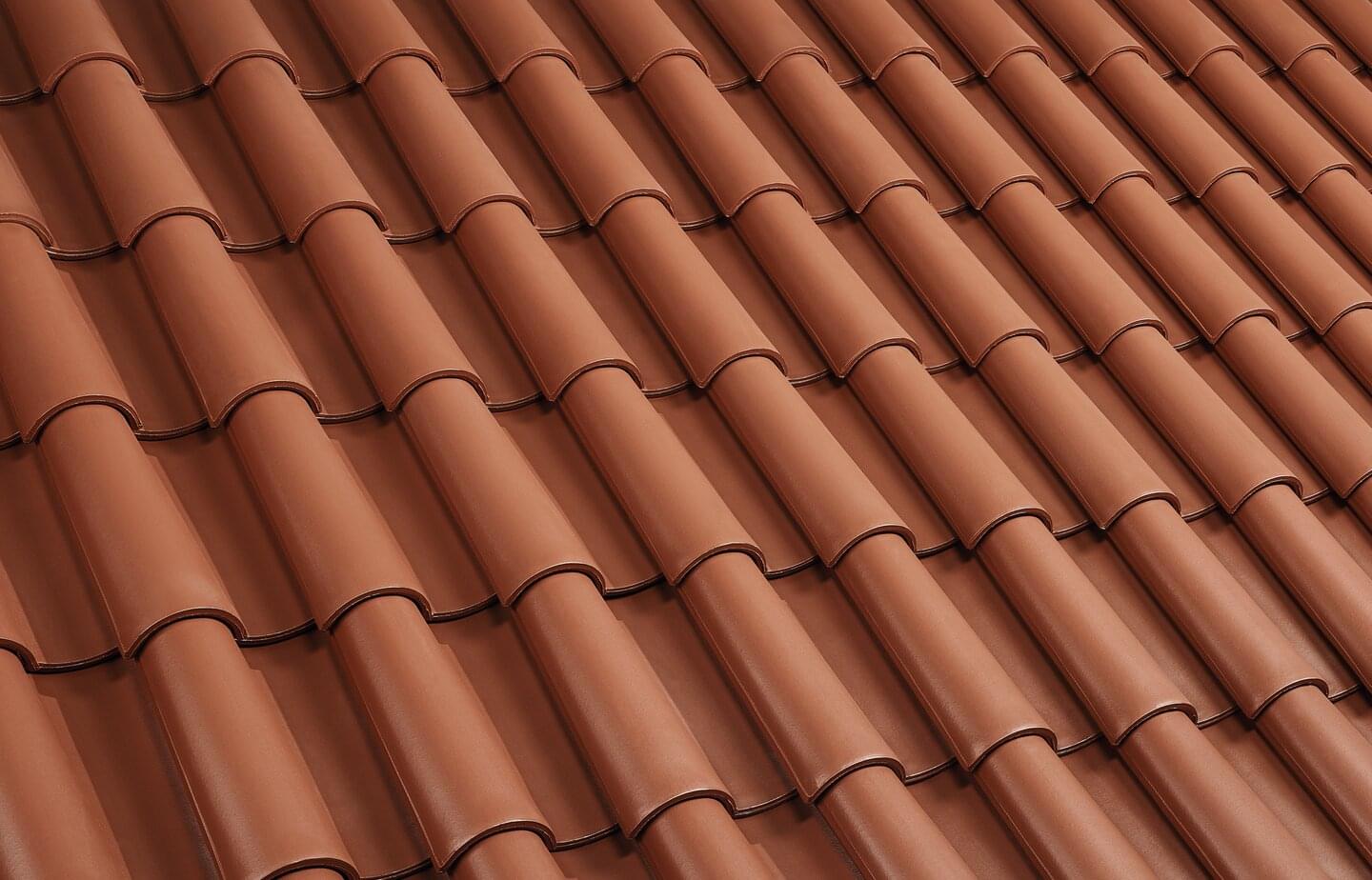

Mönch- und Nonnenziegel - Naturrot | Dachflächenbild | © © ERLUS AG 2021 Naturrot

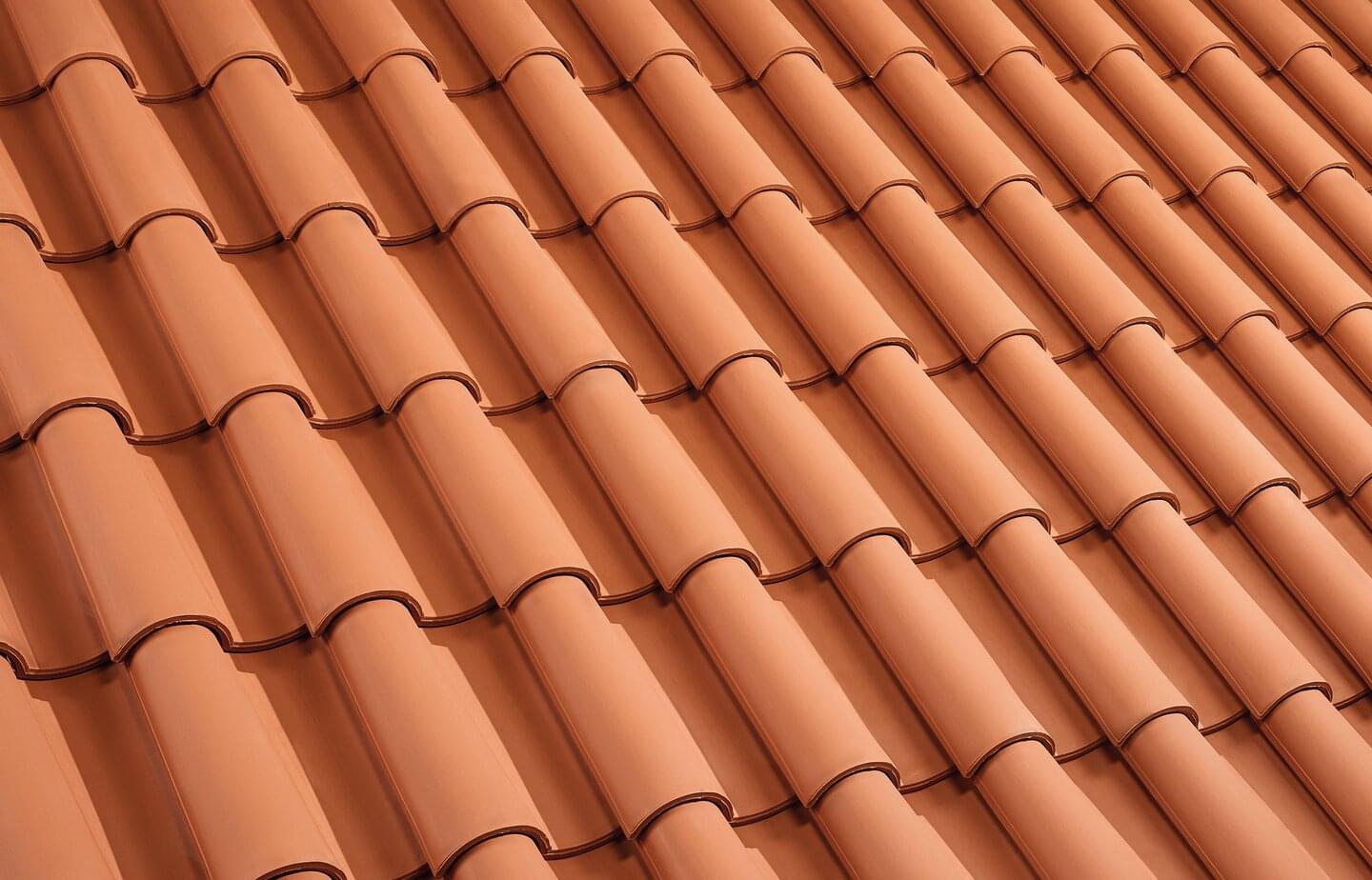

Mönch- und Nonnenziegel - Kupferbraun | Dachflächenbild | © © ERLUS AG 2021 Kupferbraun

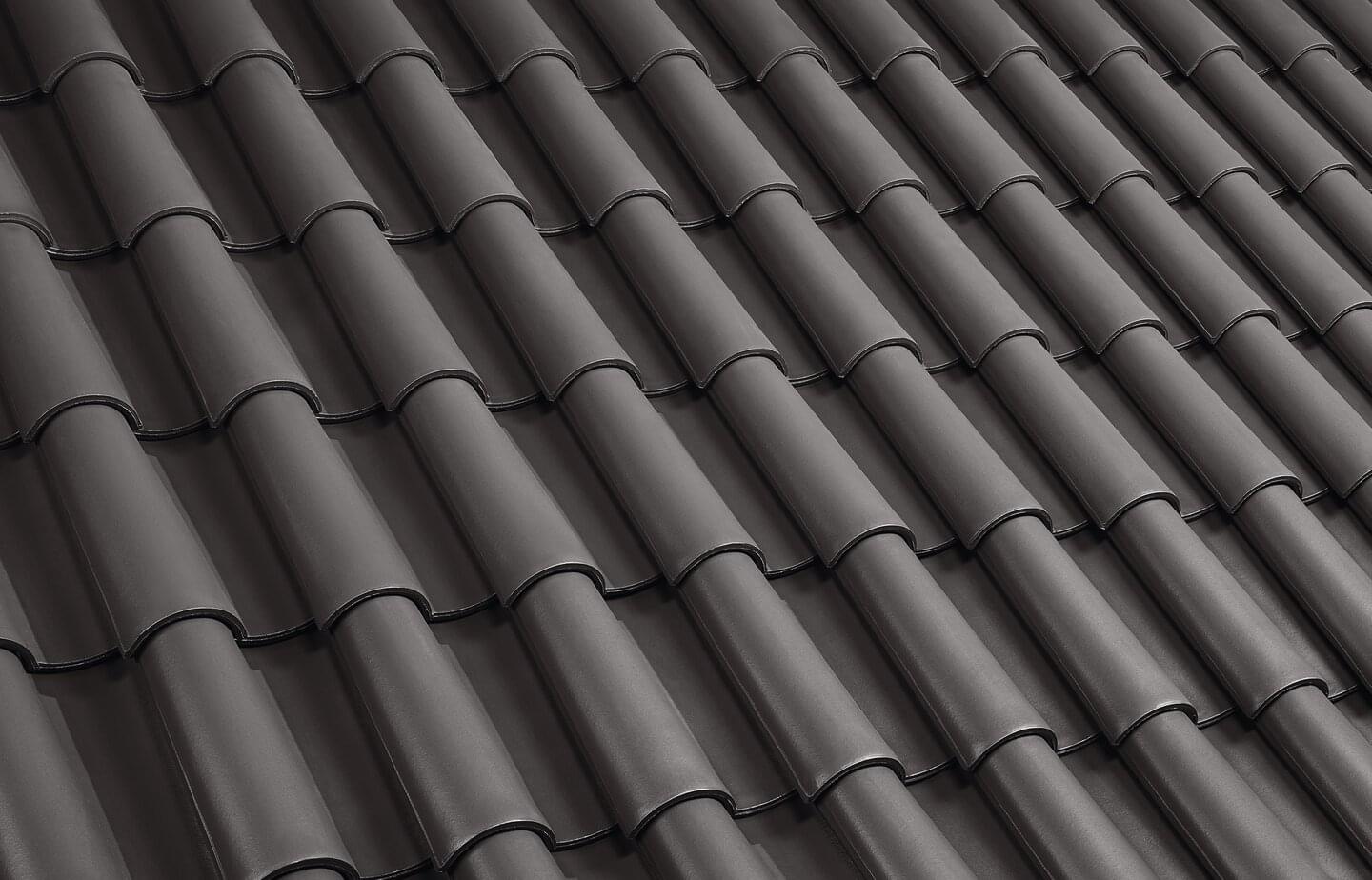

Mönch- und Nonnenziegel - Anthrazit | Dachflächenbild | © © ERLUS AG 2021 Anthrazit

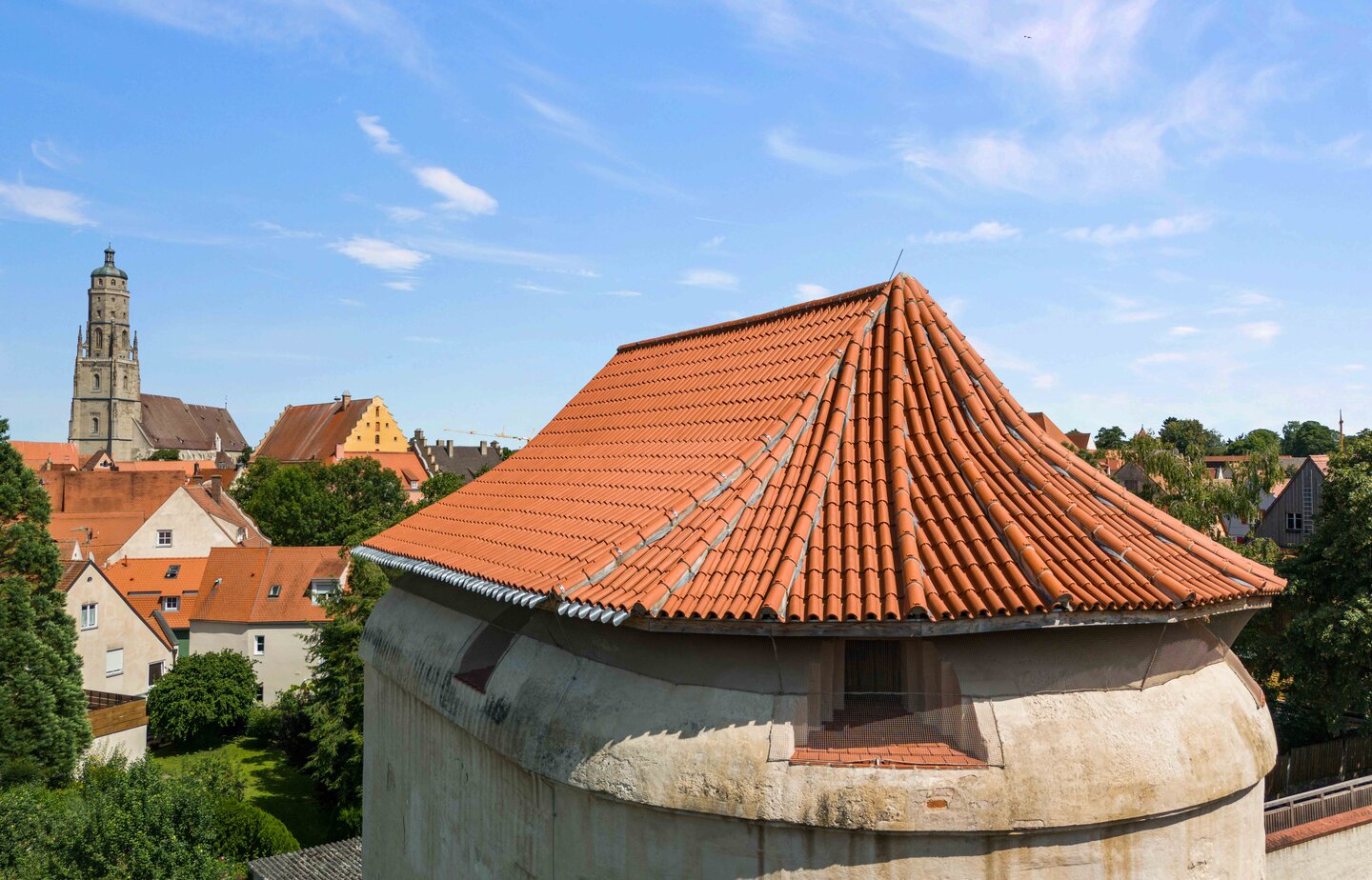

Referenzobjekte

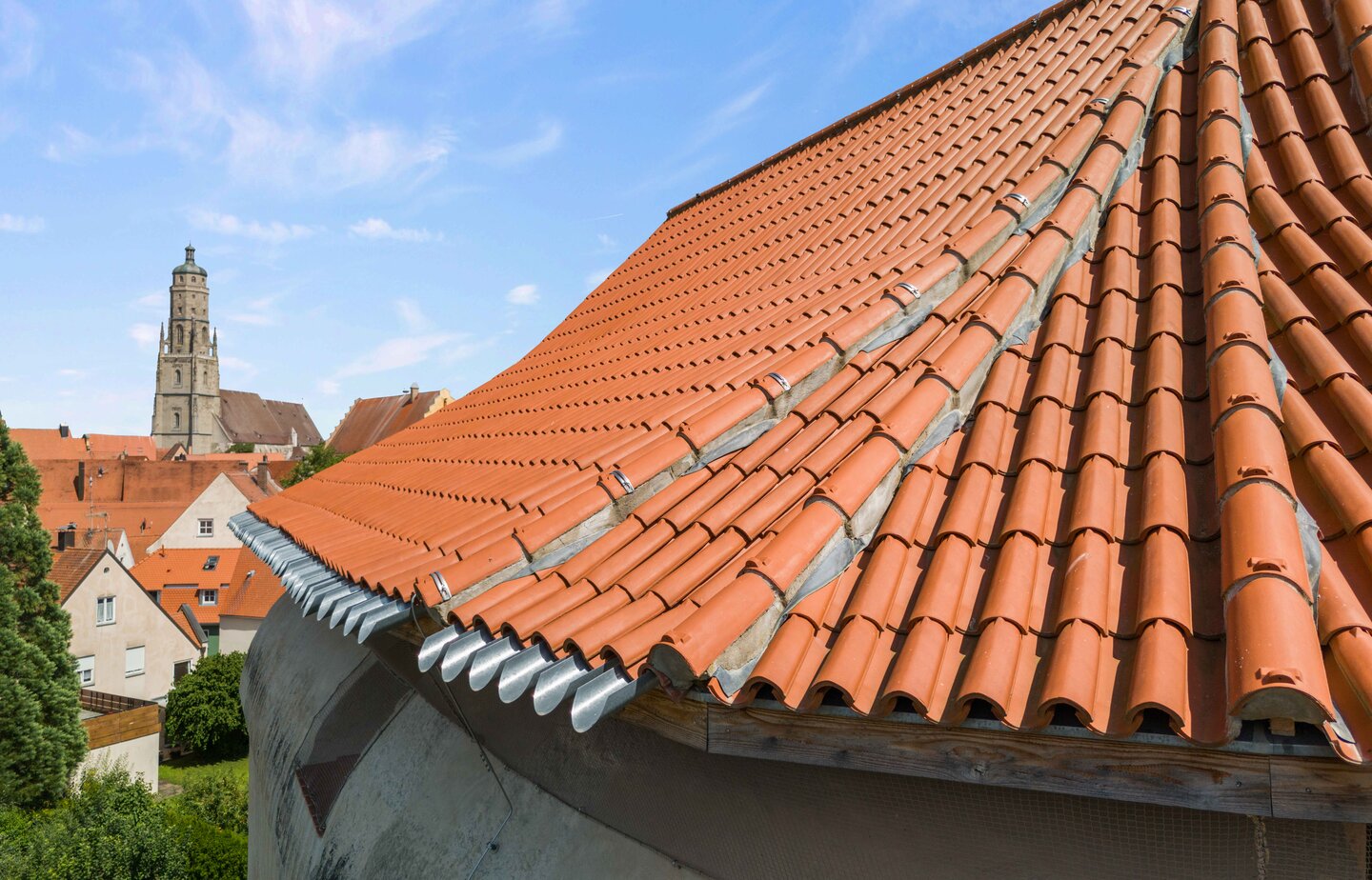

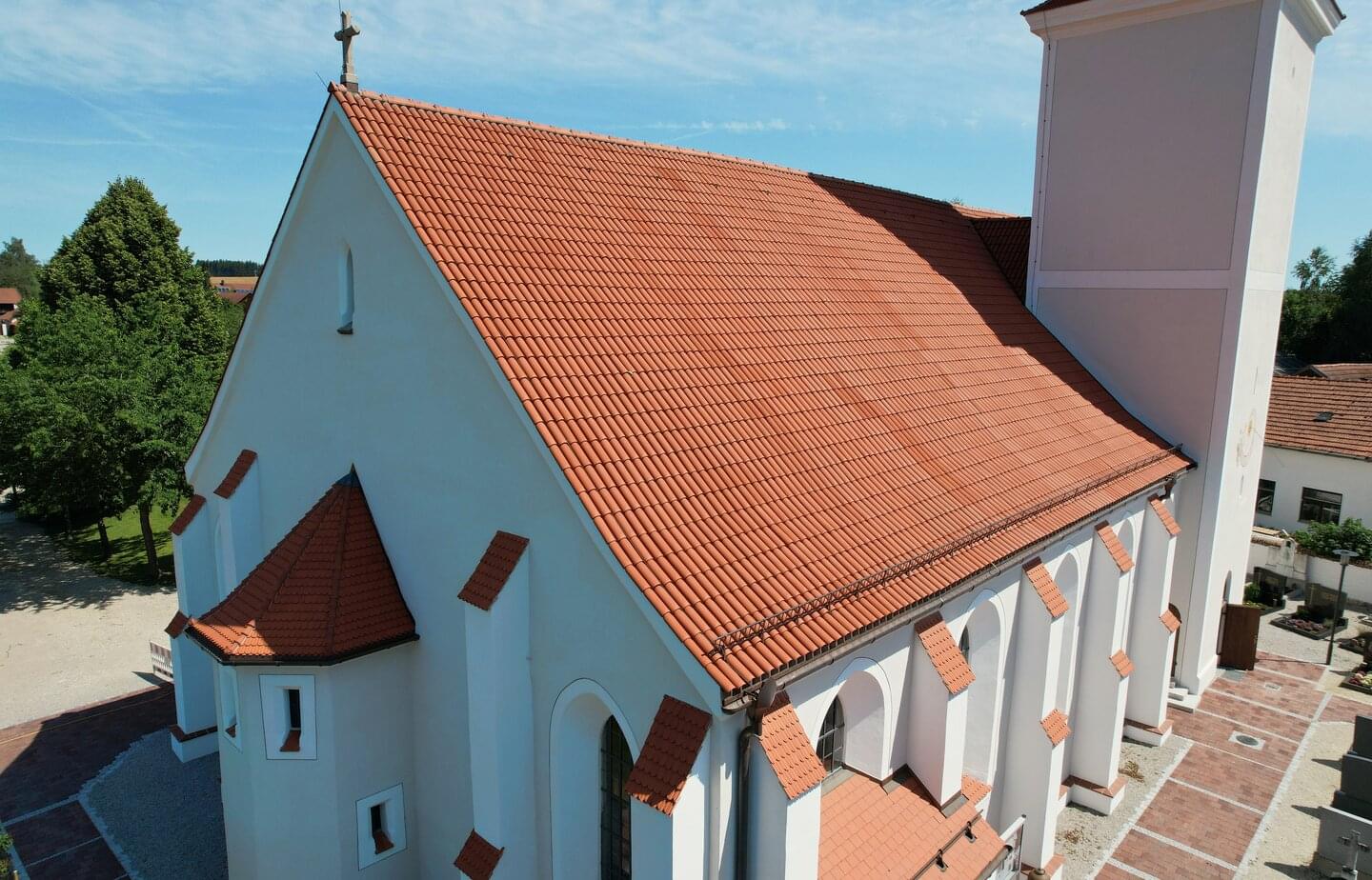

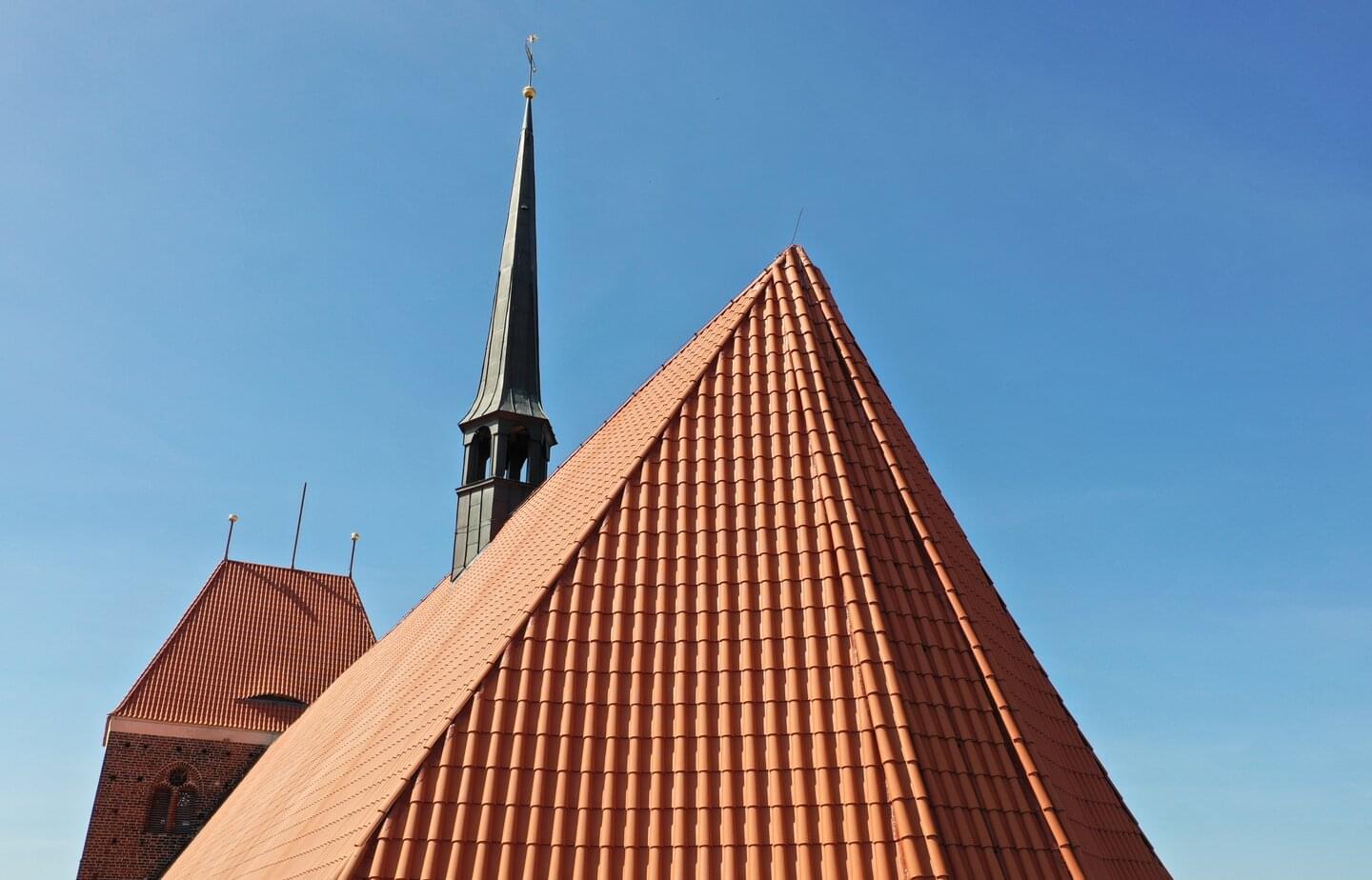

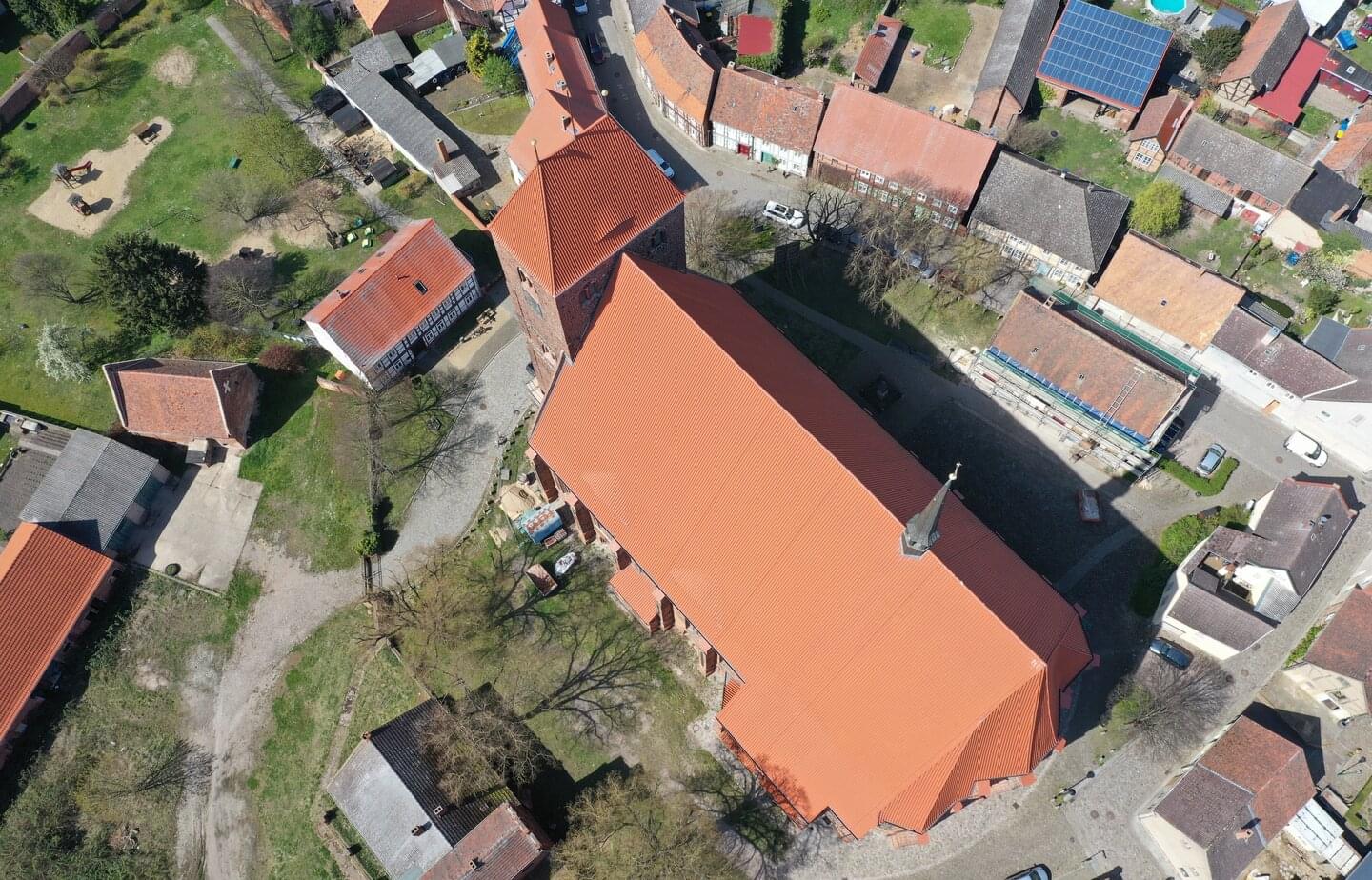

Ergoldsbacher Mönch- und Nonnenziegel - Naturrot | © ERLUS 2022 Ergoldsbacher Mönch- und Nonnenziegel - Naturrot

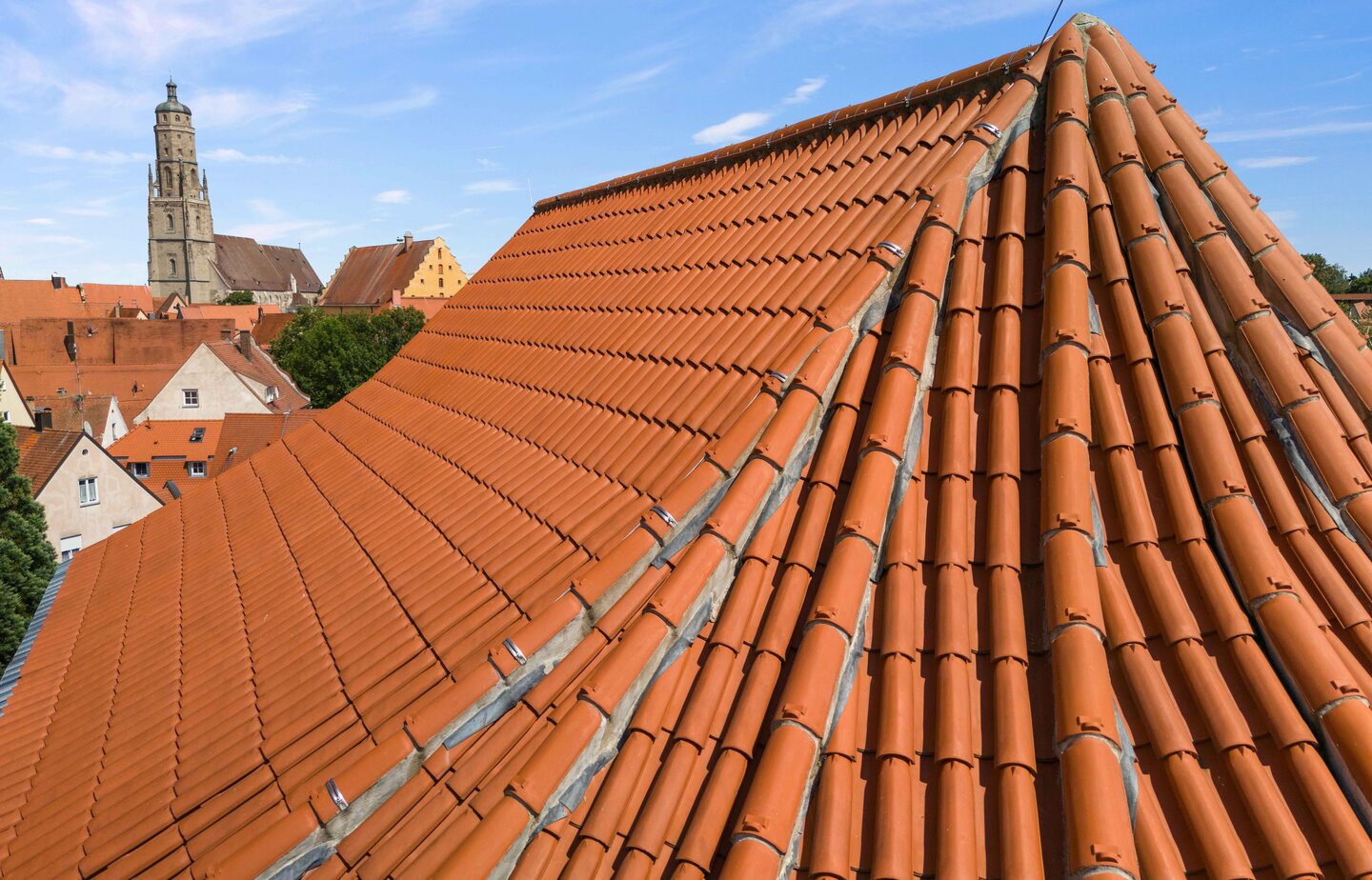

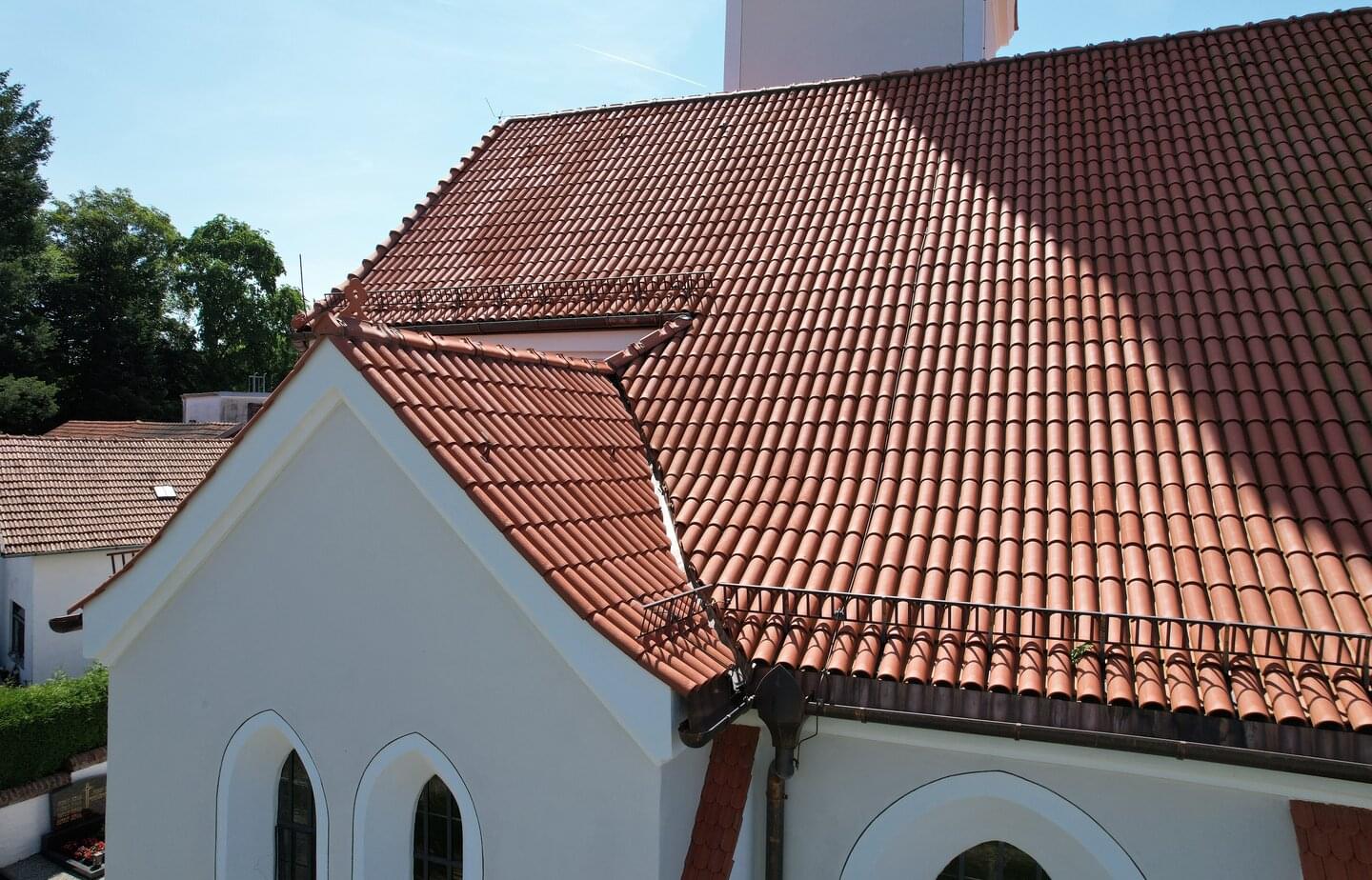

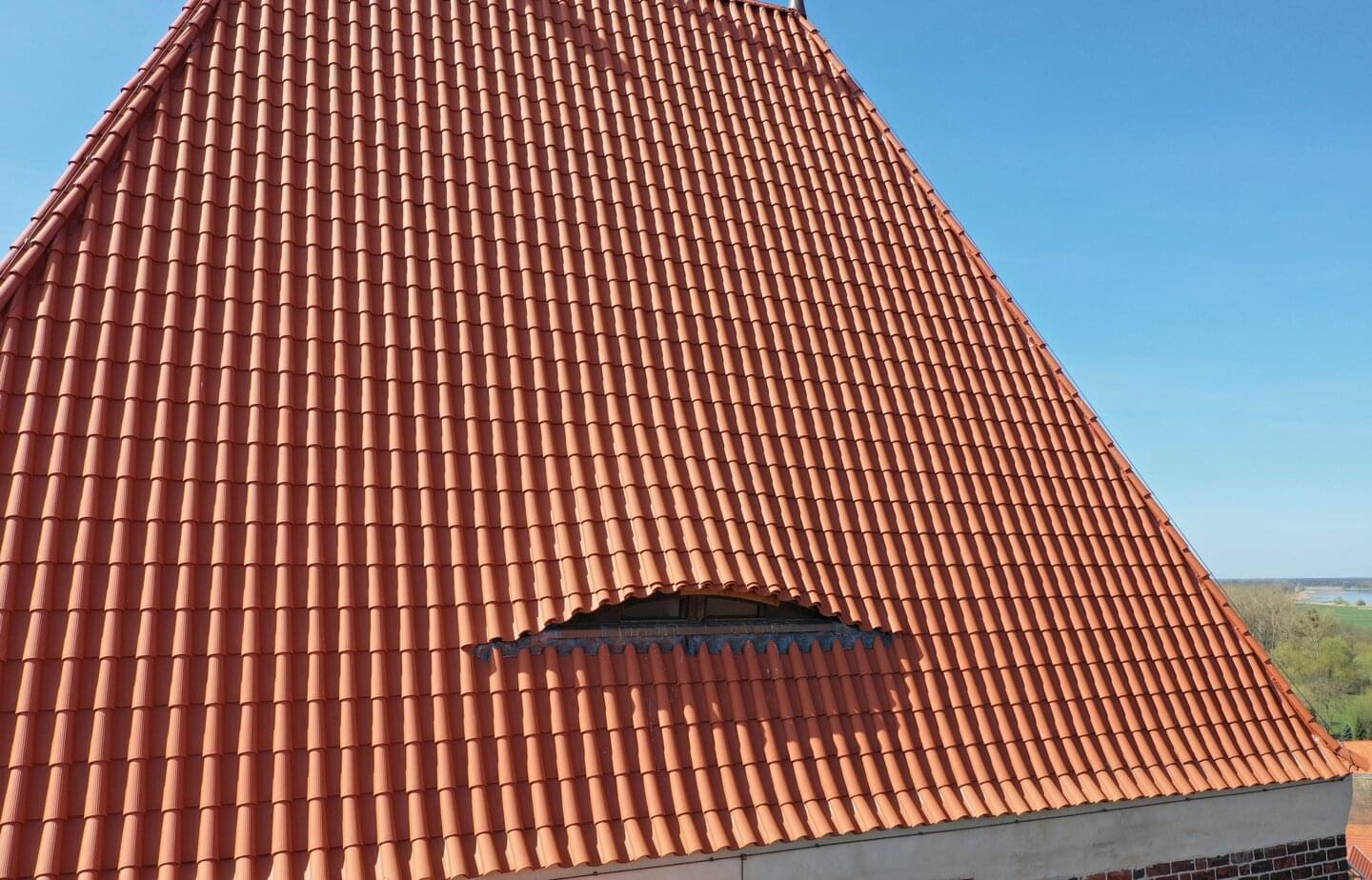

Ergoldsbacher Mönch- und Nonnenziegel - Naturrot | © ERLUS 2022 Ergoldsbacher Mönch- und Nonnenziegel - Naturrot

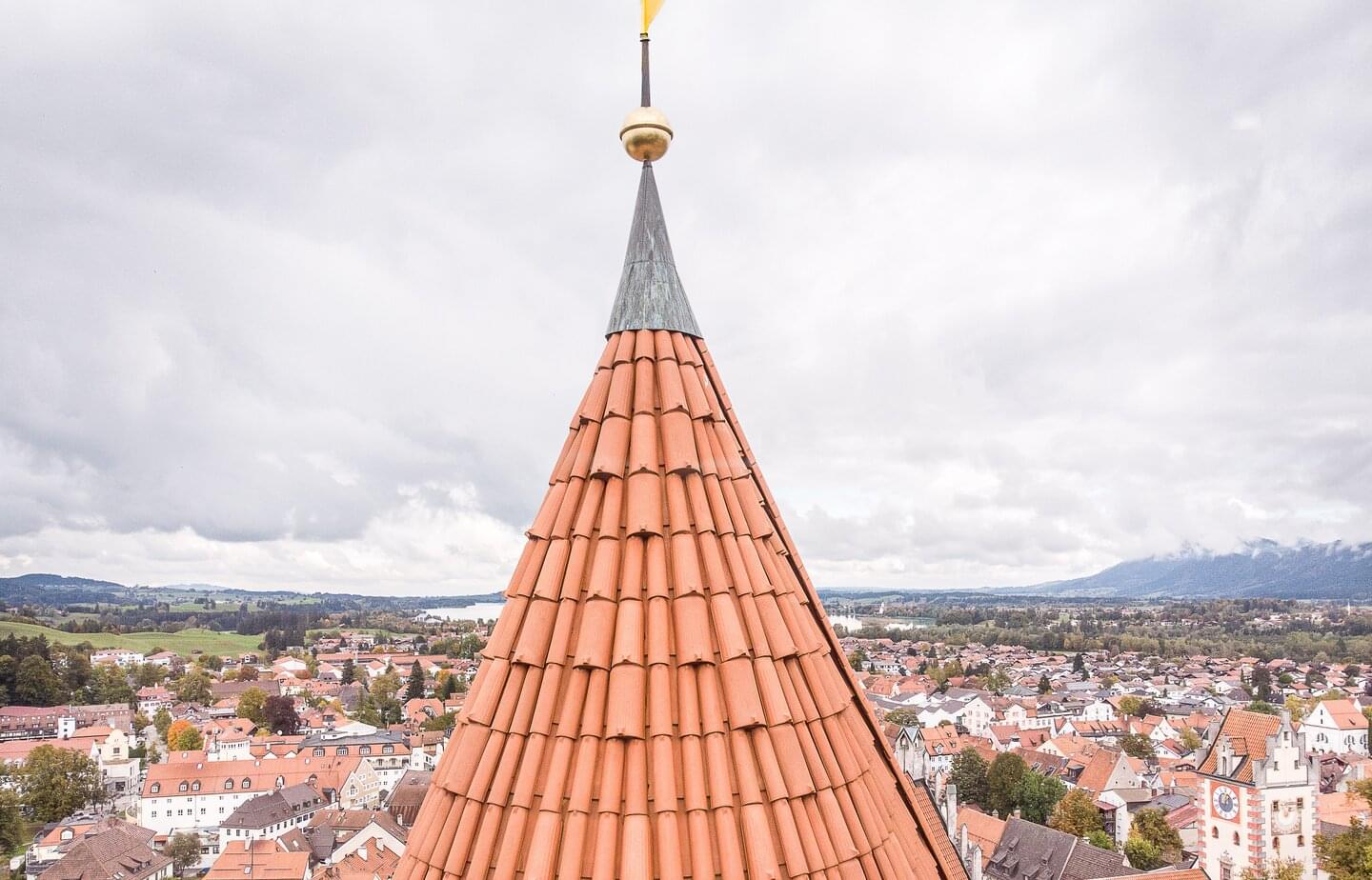

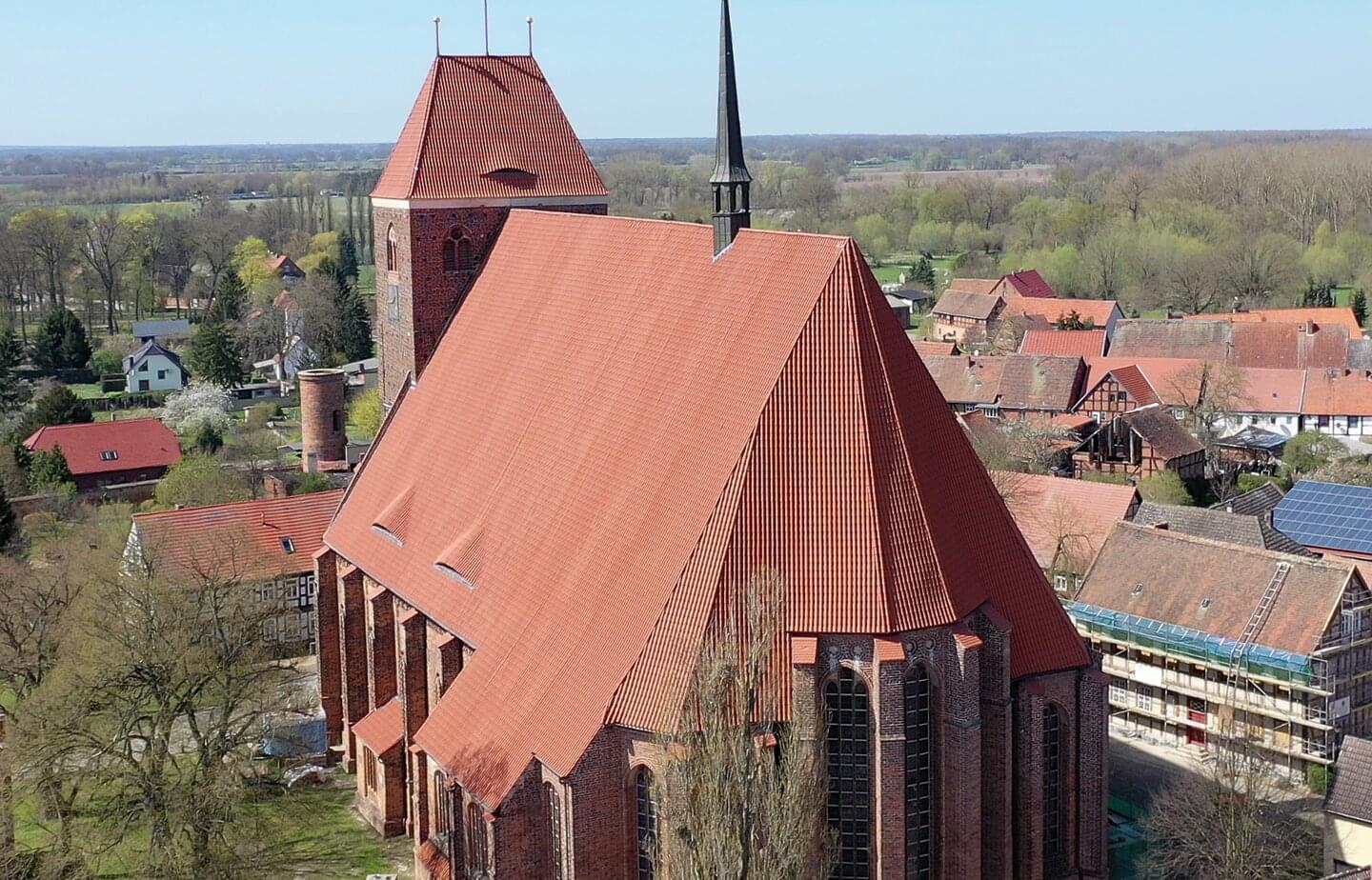

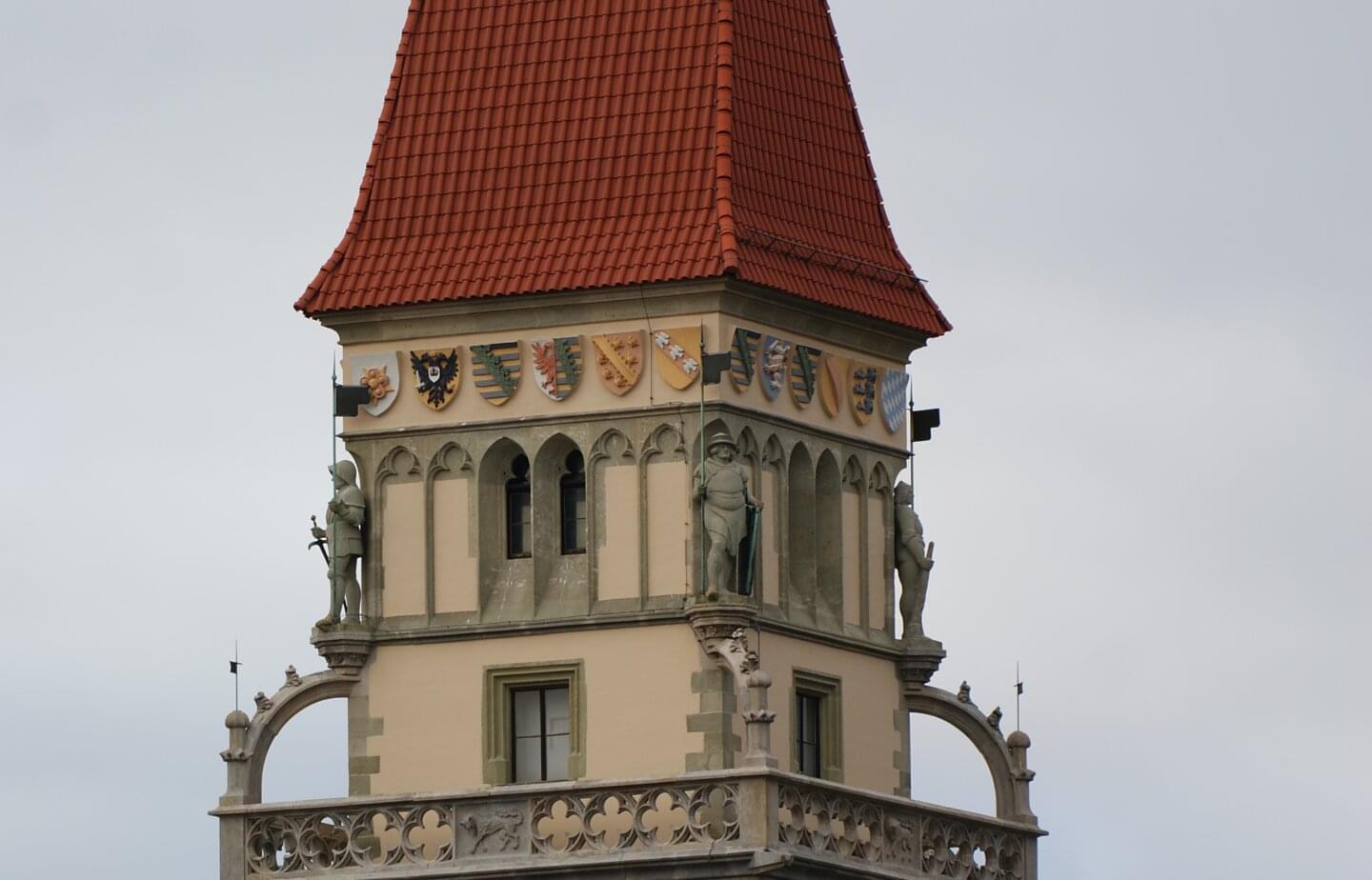

Ergoldsbacher Mönch- und Nonnenziegel - Naturrot | © ERLUS 2022 Ergoldsbacher Mönch- und Nonnenziegel - Naturrot

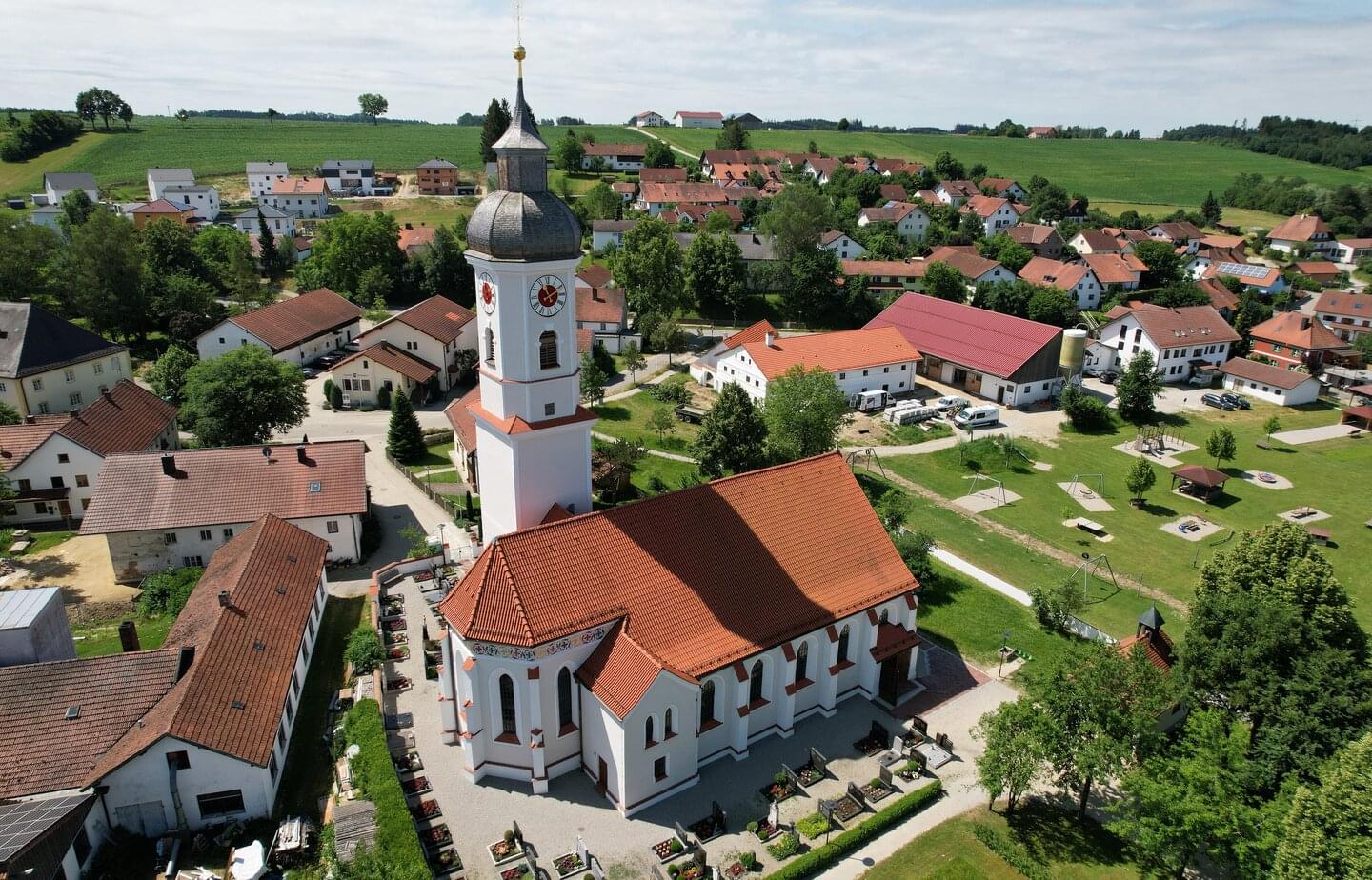

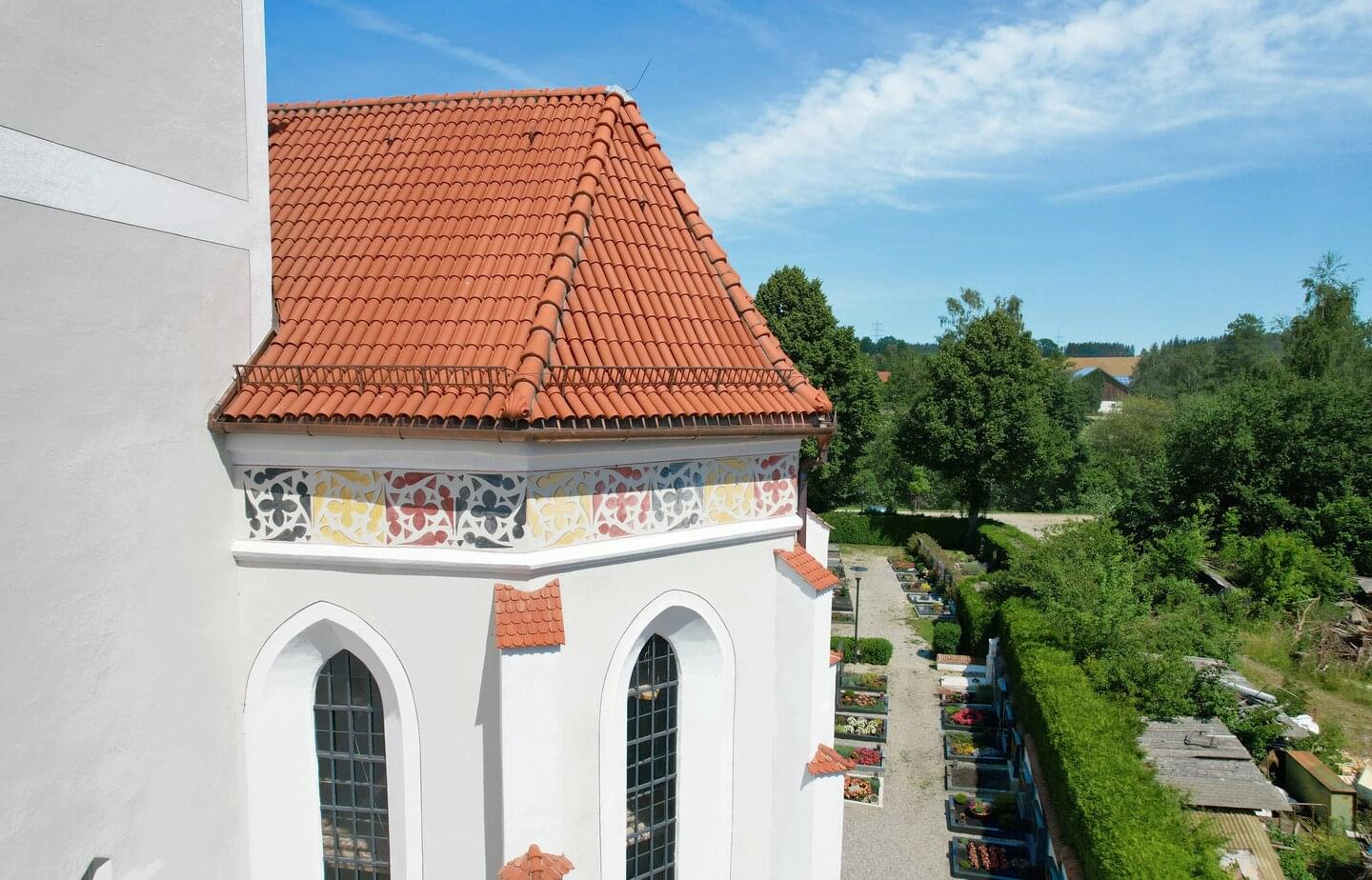

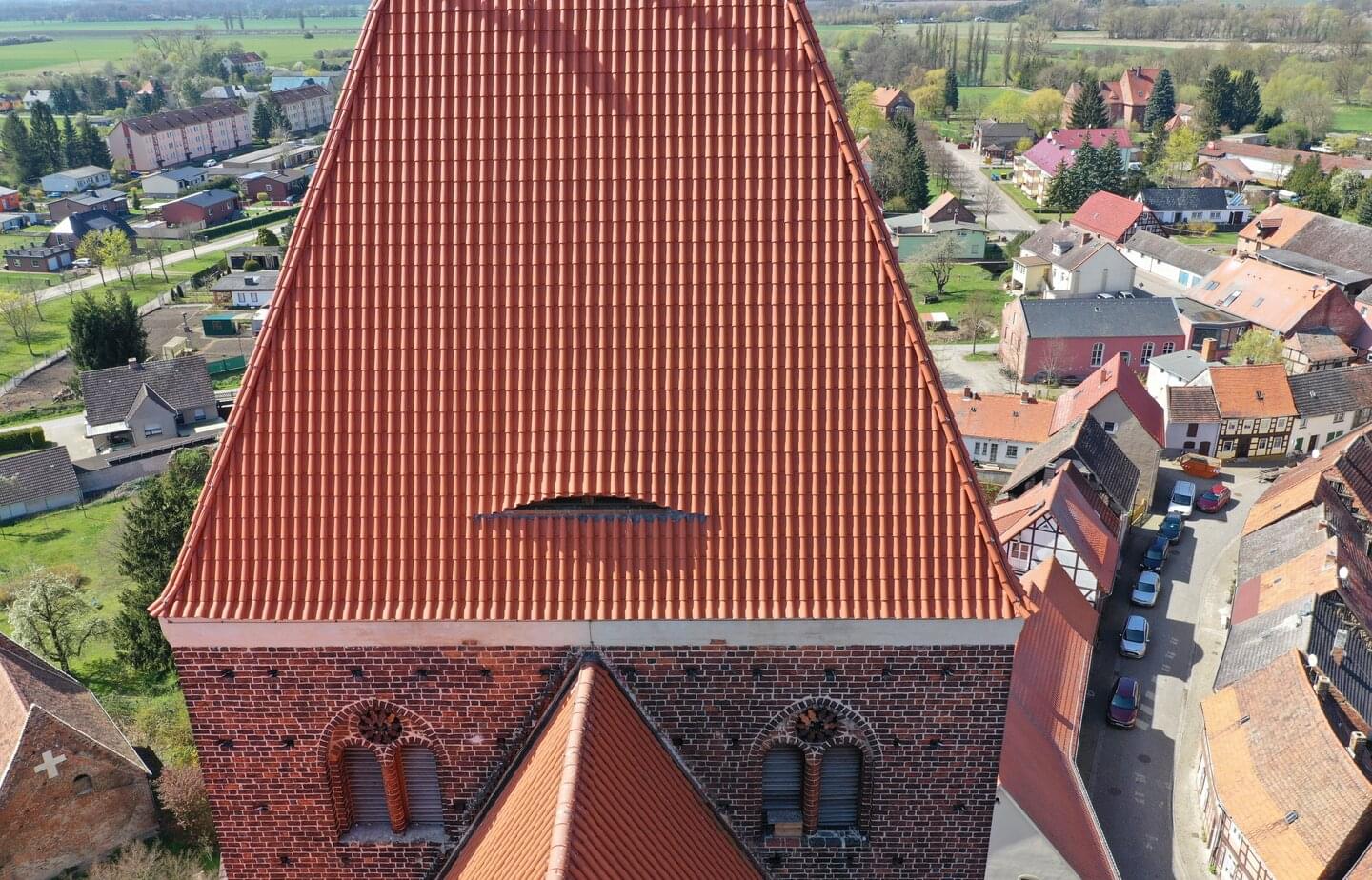

Ergoldsbacher Mönch- und Nonnenziegel - Naturrot | © ERLUS 2022 Ergoldsbacher Mönch- und Nonnenziegel - Naturrot

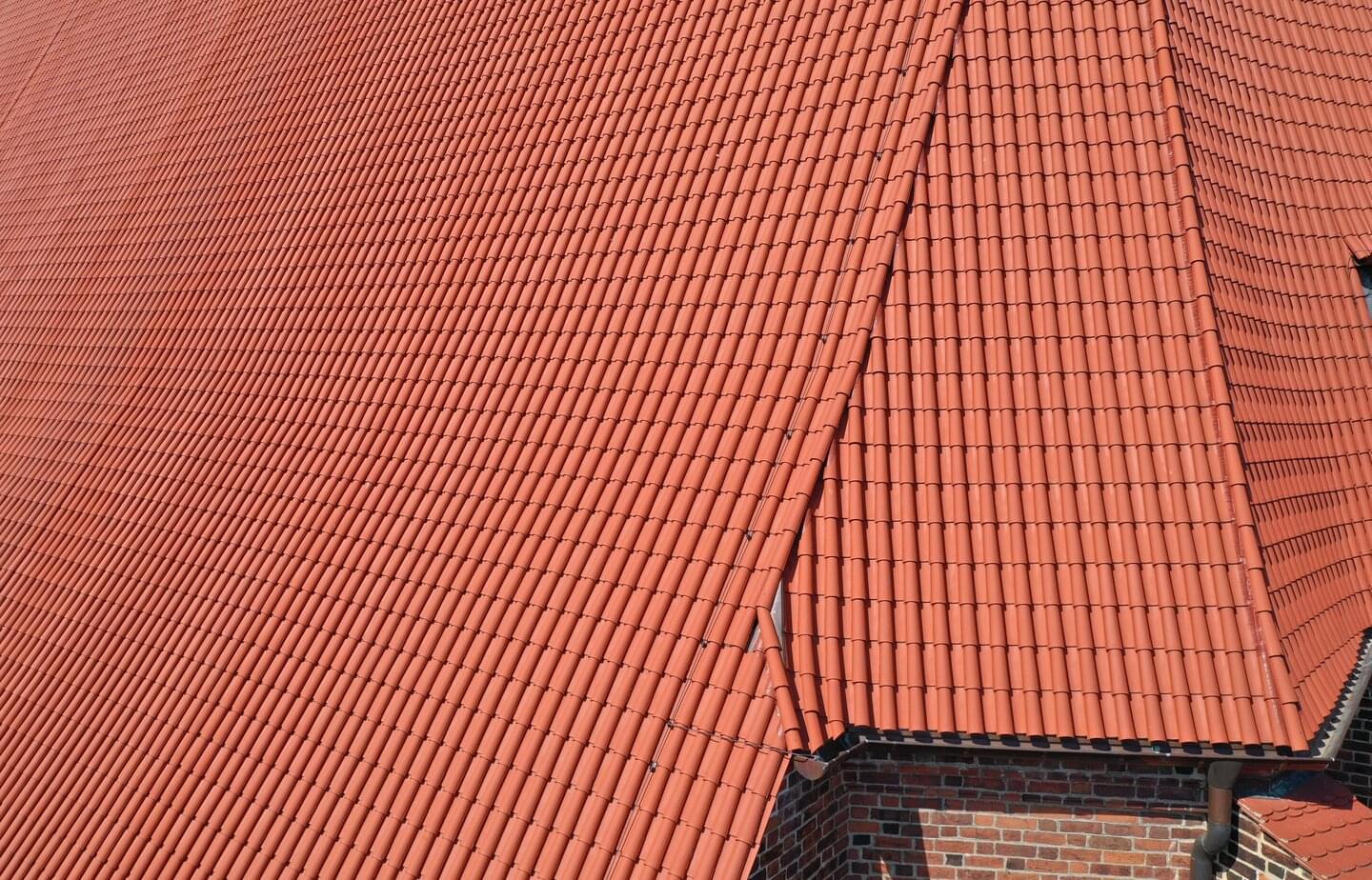

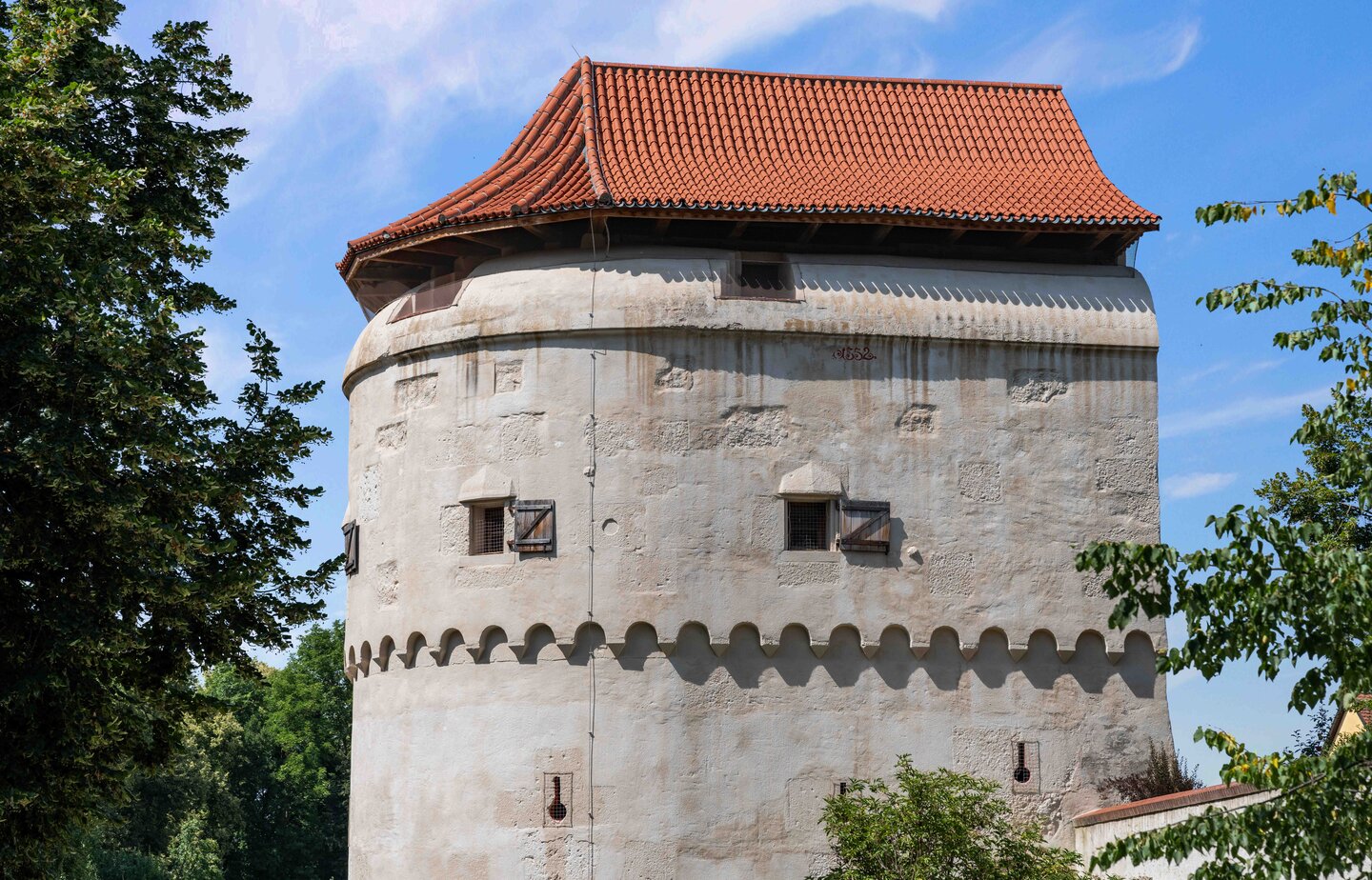

Ergoldsbacher Mönch- und Nonnenziegel - Naturrot | © ERLUS 2022 Ergoldsbacher Mönch- und Nonnenziegel - Naturrot
 Ergoldsbacher Mönch- und Nonnenziegel - Naturrot | © ERLUS 2020 Ergoldsbacher Mönch- und Nonnenziegel - Naturrot
Ergoldsbacher Mönch- und Nonnenziegel - Naturrot | © ERLUS 2022 Ergoldsbacher Mönch- und Nonnenziegel - Naturrot
Ergoldsbacher Mönch- und Nonnenziegel - Naturrot | © ERLUS 2022 Ergoldsbacher Mönch- und Nonnenziegel - Naturrot
Ergoldsbacher Mönch- und Nonnenziegel - Naturrot | © ERLUS 2022 Ergoldsbacher Mönch- und Nonnenziegel - Naturrot
Ergoldsbacher Mönch- und Nonnenziegel - Naturrot | © ERLUS 2022 Ergoldsbacher Mönch- und Nonnenziegel - Naturrot
Ergoldsbacher Mönch- und Nonnenziegel - Naturrot | © ERLUS 2022 Ergoldsbacher Mönch- und Nonnenziegel - Naturrot
Ergoldsbacher Mönch- und Nonnenziegel - Naturrot | © ERLUS 2021 Ergoldsbacher Mönch- und Nonnenziegel - Naturrot

Bedarf / m²: ca. 13,7 Stück
Mindestdachneigung: 10 °
Regeldachneigung: 40 °
