ERLUS Hohlfalz SL

Farbpalette
Naturrot

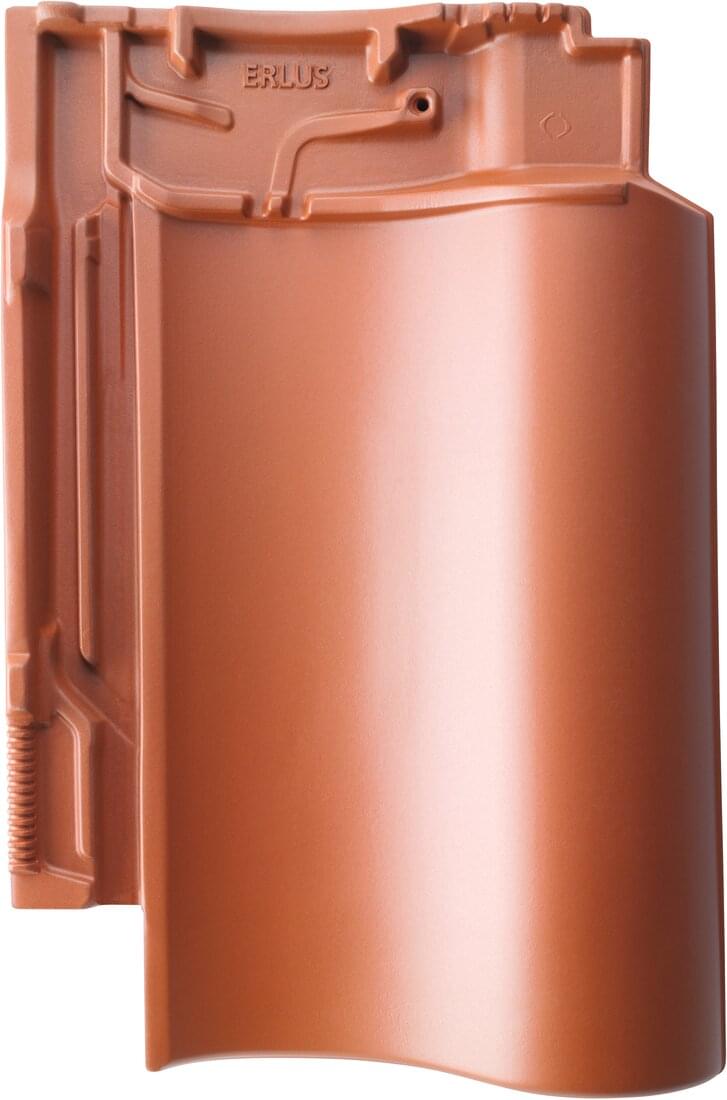

  • Hohlfalz SL - Naturrot | Flächenziegelbild | © © ERLUS AG 2021
  • Hohlfalz SL - Rot | Flächenziegelbild | © © ERLUS AG 2021

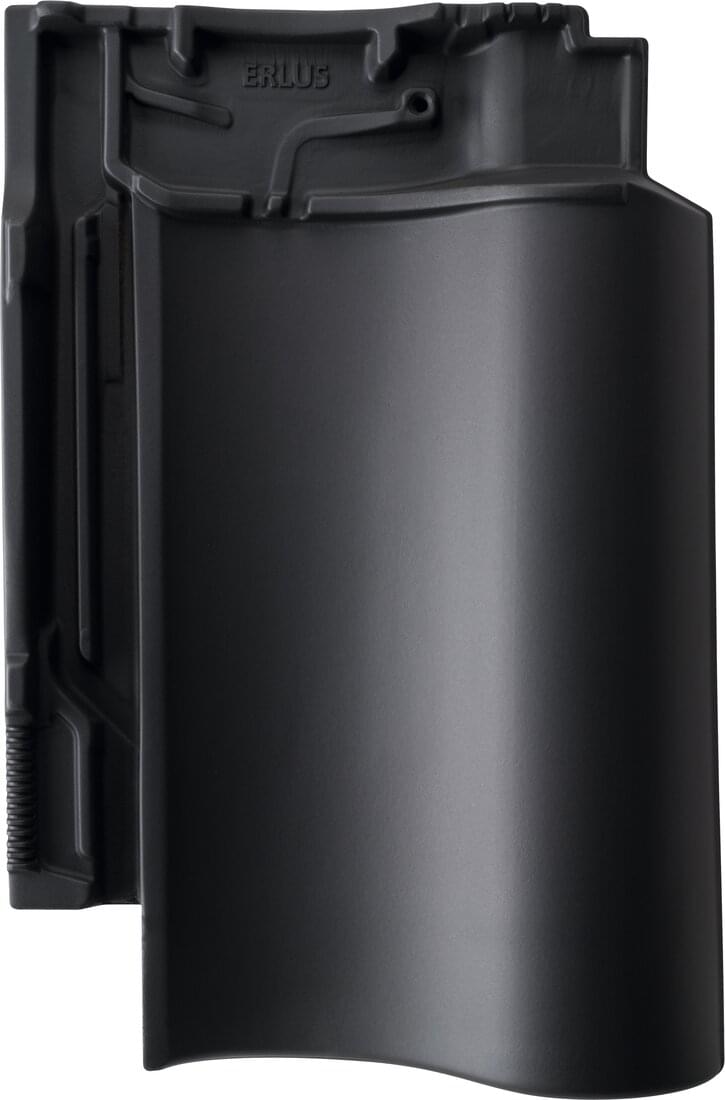

  • Hohlfalz SL - Schwarz Matt | Flächenziegelbild | © © ERLUS AG 2021

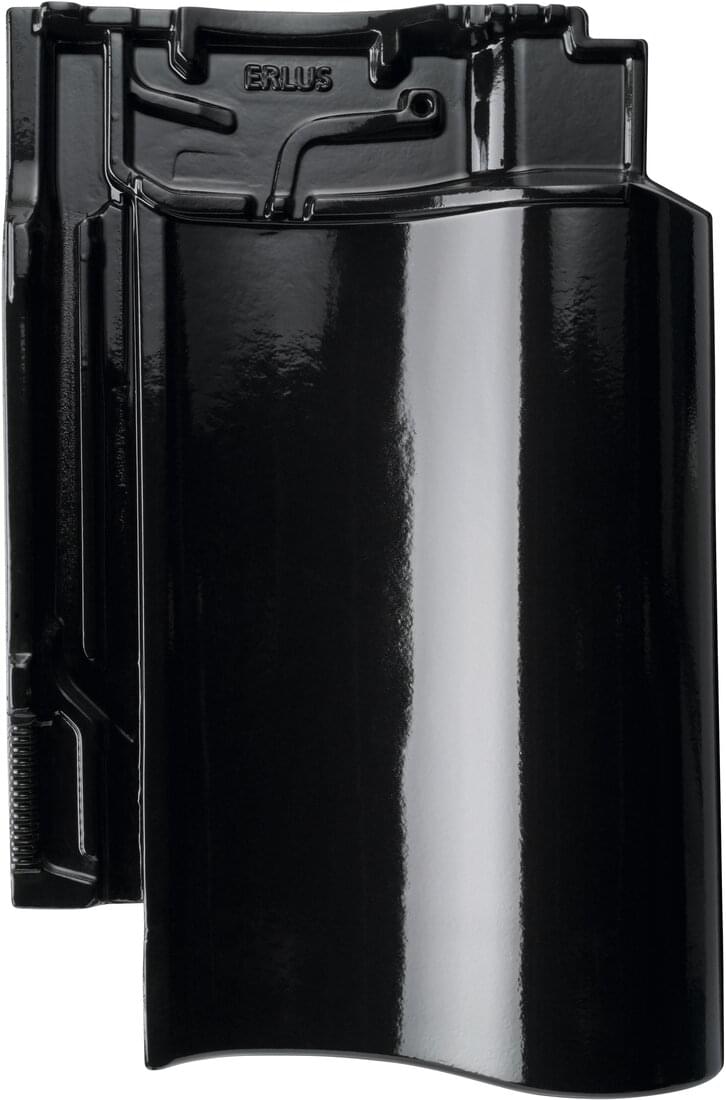

  • Hohlfalz SL - Saphirschwarz | Flächenziegelbild | © © ERLUS AG 2021

Technische Daten

Größe: ca. 30,5 x 46,5 cm
Lattweite: ca. 32,5 - 35,5 cm
Mittlere Deckbreite: ca. 24,4 cm
Bedarf je m²: ab 11,5 Stück
Gewicht nach DIN 1055 einschl. Lattung: ca. 0,55 kN/m²
Realgewicht ohne Lattung: ca. 55,0 - 60,0 kg/m²
Paletteninhalt: 192 Stück
Palettengewicht: ca. 985 kg
Bündelgröße: 4 Stück
Hagelwiderstandsklasse (HW): 4
Lattweitengruppe: 34,0 cm

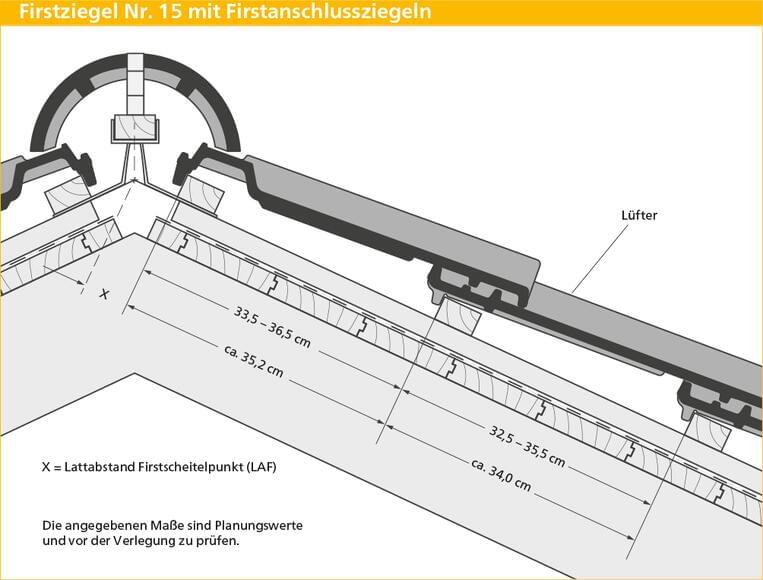

Maßangaben für Ausführung mit Flächenziegeln und Firstanschlussziegeln
X-Maß LAF in mm Firstanschlussziegel1)
Dachneigung in ° 10°15°20°25°30°35°40°45°50°55°60°
Firstziegel Nr. 15 70 70 60 60 55 55 50 50 40 40²⁾ 55²⁾
Firstlüfterziegel Nr. 15 Lü 70 70 60 60 55 50 50 50 40²⁾ 50²⁾ 55²⁾
Firstziegel Nr. 18 70 65 60 50 45 40 40 30 25 30 20

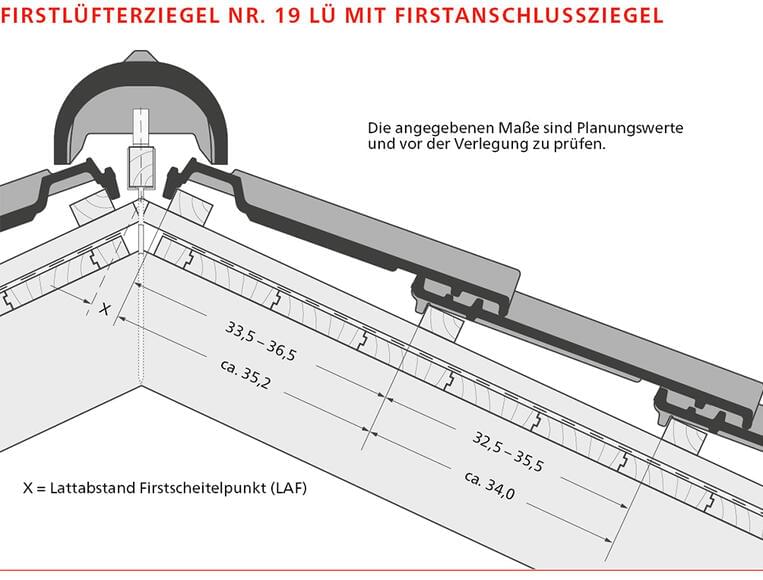

Firstlüfterziegel Nr. 19 Lü 50 45 40 40 30 30 30 30 30²⁾ - -
Firstziegel Nr. 21 60 60 45 45 40 40 30 30 25 30 20
X-Maß LAF in mm Maßangaben für Ausführung mit Flächenziegeln2)
Dachneigung in ° 10°15°20°25°30°35°40°45°50°55°60°
Firstziegel Nr. 15 80 75 75 70 60 60 55 55 55 55 45
Firstlüfterziegel Nr. 15 Lü - - - - - - - - - - -
Firstziegel Nr. 18 75 75 75 60 55 55 50 45 45 40 40
Firstlüfterziegel Nr. 19 Lü - - - - - - - - - - -
Firstziegel Nr. 21 75 70 70 60 55 50 45 45 40 35 35

1) ohne Alu-First- und Gratlüfterband 2) mit Alu-First- und Gratlüfterband

Zuordnung von Zusatzmaßnahmen für den Ergoldsbacher Hohlfalz SL

Regeldachneigung 20°, Mindestdachneigung 10°, entsprechend dem Stand der Technik (in Anlehnung an das ZVDH-Merkblatt Unterdächer, Unterdeckungen und Unterspannungen und den Grundregeln des DDH)
Länderspezifsche Baunormen und/oder Regelwerke sind einzuhalten, wenn vertraglich nichts Abweichendes vereinbart wird.

Erhöhte Anforderungen können sich ergeben durch
Nutzung: Dachgeschoss, insbesondere zu Wohnzwecken (= zwei erhöhte Anforderungen)
Konstruktion: besondere Dachformen (z. B. Schmetterlingsdächer), große Sparrenlängen (größer als 10 m), stark gegliederte Dachformen (z. B. durch Kehlen, Gauben etc.)
Klimatische Verhältnisse: exponierte Lage, extreme Standorte, schneereiche Gebiete, windreiche Gebiete
Technische Anlagen: Auf- oder Indachsysteme, Klimageräte, Antennenanlagen, Laufanlagen, Belichtungs-, Schneefangsysteme, etc.

Klassen
Klasse 1: wasserdichtes Unterdach (1.1.)
Klasse 2: regensicheres Unterdach (1.2.)
Klasse 3: naht- und perforationsgesicherte Unterdeckung (2.1.) naht- und perforationsgesicherte Unterspannung (3.1.)
Klasse 4: verschweißte/verklebte Unterdeckung (2.2.) überdeckte Unterdeckung aus Bitumenbahnen (2.3.) nahtgesicherte Unterspannung (3.2.)
Klasse 5: überlappte/verfalzte Unterdeckung (2.4.)
Klasse 6: Unterspannung (3.3.)

Zuordnung von Zusatzmaßnahmen für Erlus Dachziegel
Dachneigungmin. Anf.erhö. Anf.
≥ 20° Kl. 5 Kl. 4
von < 20° bis ≥ 16° Kl. 4 Kl. 3
von < 16° bis ≥ 12° Kl. 3 Kl. 2
von < 12° bis ≥ 10° Kl. 1 Kl. 1
Zuordnung von Zusatzmaßnahmen für Erlus Dachziegel
Dachneigungmin. Anf.erhö. Anf.
≥ 20° Kl. 5 Kl. 4
von < 20° bis ≥ 16° Kl. 4 Kl. 3
von < 16° bis ≥ 12° Kl. 3 Kl. 2
von < 12° bis ≥ 10° Kl. 1 Kl. 1
* Die in der Tabelle genannten Zusatzmaßnahmen sind Mindestmaßnahmen unter Berücksichtigung der Tabelle 1 des Merkblattes „Unterdächer, Unterdeckungen, Unterspannungen”. Unterdeckplatten sind gemäß der Klassifizierung im Merkblatt für „Unterdächer, Unterdeckungen und Unterspannungen” zuzuordnen. Erhöhte Anforderungen bilden Kategorien gemäß Kapitel 1.1.3. Weitere erhöhte Anforderungen können sich aus der Gewichtung innerhalb einer Kategorie gemäß 1.1.3. ergeben. Z. B. können klimatische Verhältnisse mehrere erhöhte Anforderungen ergeben. Nur zulässig, wenn ein Nachweis hinsichtlich der Funktionssicherheit der verwendeten Produkte einschließlich des Zubehörs (Dichtbänder oder Dichtungsmassen unter Konterlatten, Klebebänder, vorkonfektionierte Nahtsicherung) im Rahmen einer Schlagregenprüfung sowie eines 24-stündigen Beregnungstests bei einer Dachneigung von 15° herstellerseitig erfolgt ist. Andernfalls ist die nächsthöhere Klasse zu wählen. Herstellerseitige Einschränkungen sind zu berücksichtigen. Hinweise zur Perforationssicherung sind dem Produktdatenblatt zu entnehmen. Sie können in den Klassen 3 bis 6 verwendet werden.
* Die in der Tabelle genannten Zusatzmaßnahmen sind Mindestmaßnahmen unter Berücksichtigung der Tabelle 1 des Merkblattes „Unterdächer, Unterdeckungen, Unterspannungen”. Unterdeckplatten sind gemäß der Klassifizierung im Merkblatt für „Unterdächer, Unterdeckungen und Unterspannungen” zuzuordnen. Erhöhte Anforderungen bilden Kategorien gemäß Kapitel 1.1.3. Weitere erhöhte Anforderungen können sich aus der Gewichtung innerhalb einer Kategorie gemäß 1.1.3. ergeben. Z. B. können klimatische Verhältnisse mehrere erhöhte Anforderungen ergeben. Nur zulässig, wenn ein Nachweis hinsichtlich der Funktionssicherheit der verwendeten Produkte einschließlich des Zubehörs (Dichtbänder oder Dichtungsmassen unter Konterlatten, Klebebänder, vorkonfektionierte Nahtsicherung) im Rahmen einer Schlagregenprüfung sowie eines 24-stündigen Beregnungstests bei einer Dachneigung von 15° herstellerseitig erfolgt ist. Andernfalls ist die nächsthöhere Klasse zu wählen. Herstellerseitige Einschränkungen sind zu berücksichtigen. Hinweise zur Perforationssicherung sind dem Produktdatenblatt zu entnehmen. Sie können in den Klassen 3 bis 6 verwendet werden.

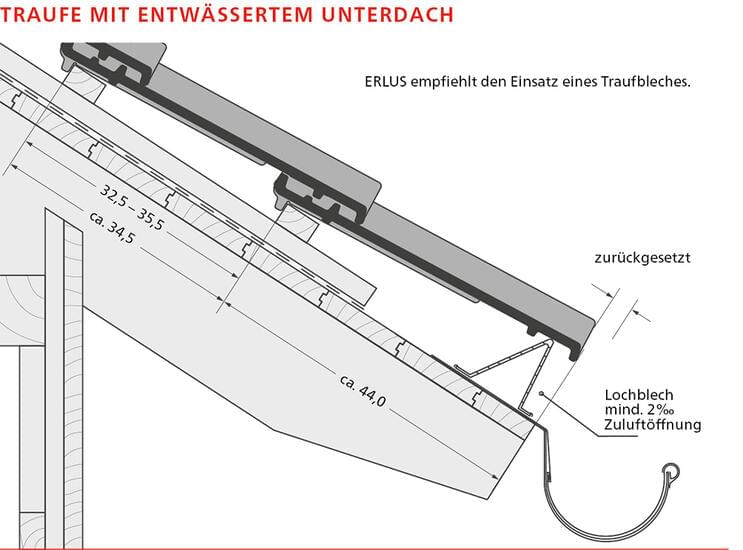

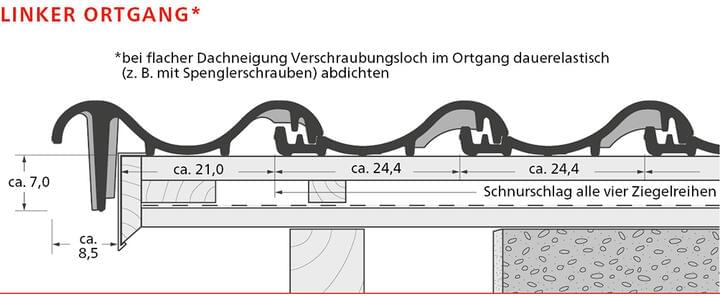

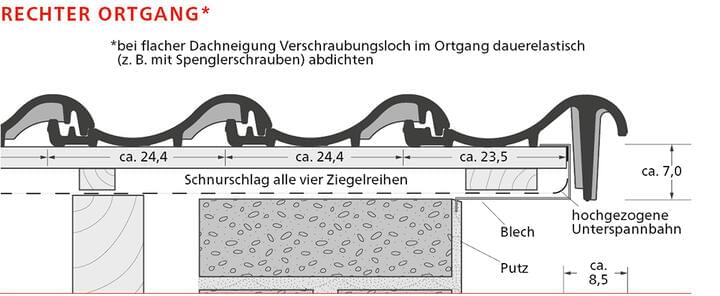

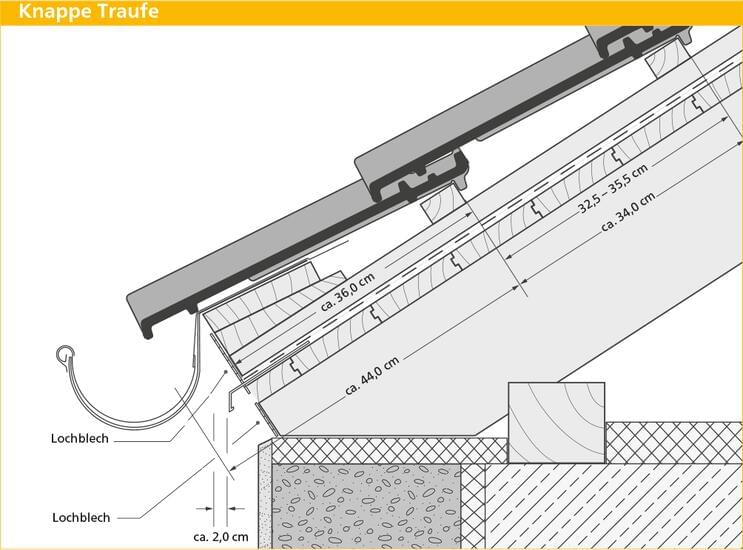

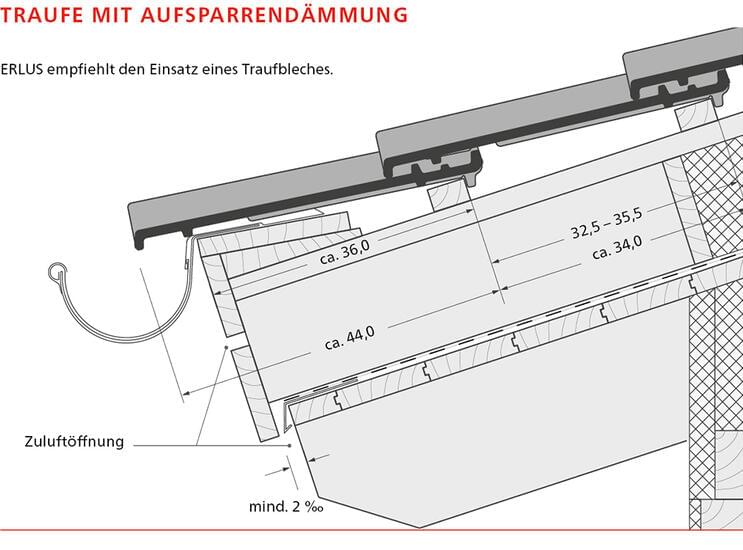

Technische Zeichnungen

Diese Argumente sprechen für den
ERLUS Hohlfalz SL

  • Ideal für den Denkmalschutz historische Kleinformat-Lattweite

  • 30 mm verfalzter Verschiebebereich

  • Hohe Windsogsicherheit verfalzte 3-fach-Überdeckung im Vierziegeleck

  • Feine keramische Oberfläche

  • Profitabel 11,5 Stück pro m²

  • Regeldachneigung 20°

  • Klassische Farbpalette

  • Harmonisches Deckbild

Flächenziegel

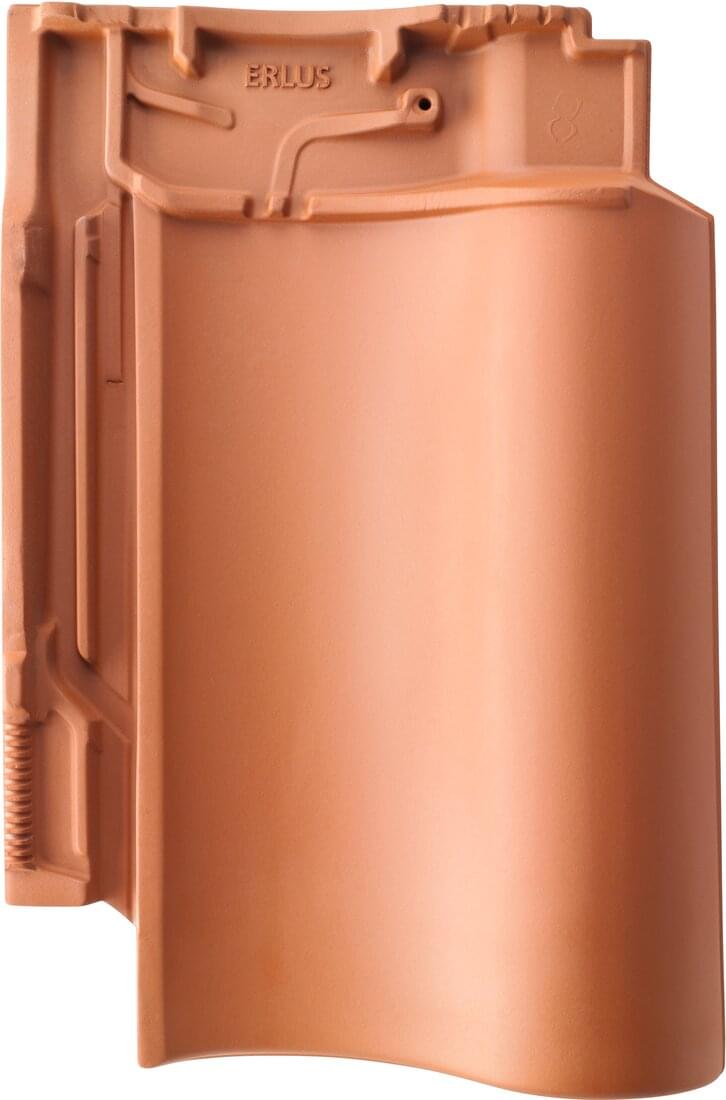

Hohlfalz SL - Naturrot | Lieferprogrammbild
Flächenziegel

ERLUS Standardzubehör

Hohlfalz SL - Ortgangziegel links Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Ortgangziegel links
Hohlfalz SL - Ortgangziegel rechts Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Ortgangziegel rechts
Hohlfalz SL - Doppelwulstziegel Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Doppelwulstziegel
Hohlfalz SL - Firstanschlussziegel Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstanschlussziegel
Hohlfalz SL - Firstanschluss-Ortgangziegel links Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstanschluss-Ortgangziegel links
Hohlfalz SL - Firstanschluss-Ortgangziegel rechts Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstanschluss-Ortgangziegel rechts
Hohlfalz SL - Lüftungsziegel Naturrot | Lieferprogrammbild | © ERLUS AG 2021
Lüftungsziegel
Firstziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstziegel Nr. 15
Firstabschlussziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstabschlussziegel Nr. 15
Firstausgleichsziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstausgleichsziegel Nr. 15
Firstlüfterziegel Nr. 15 Lü Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstlüfterziegel Nr. 15 Lü
Firstanfangsziegel Nr. 15 Lü Naturrot | Lieferprogrammbild
Firstanfangsziegel Nr. 15 Lü
Firstendziegel Nr. 15 Lü Naturrot | Lieferprogrammbild
Firstendziegel Nr. 15 Lü
Firstziegel Nr. 18 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstziegel Nr. 18
Firstabschlussziegel Nr. 18 Naturrot | Lieferprogrammbild
Firstabschlussziegel Nr. 18
Firstausgleichsziegel Nr. 18 Naturrot | Lieferprogrammbild
Firstausgleichsziegel Nr. 18
Firstlüfterziegel Nr. 19 Lü Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstlüfterziegel Nr. 19 Lü
Firstanfangsziegel Nr. 19 Lü
Firstendziegel Nr. 19 Lü Naturrot | Lieferprogrammbild
Firstendziegel Nr. 19 Lü

ERLUS Markenzubehör

Hohlfalz SL - ALU-SYSTEM Sanitärlüfter DN 125 komplett naturrot/rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Sanitärlüfter DN 125 komplett
Hohlfalz SL - ALU-SYSTEM Antennenhaube naturrot/rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Antennenhaube
Hohlfalz SL - ALU-SYSTEM Durchführungsziegel für Solaranlagen naturrot/rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Durchführungsziegel für Solaranlagen
ALU-SYSTEM Schneefanggitterhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefanggitterhalter
ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang naturrot/rot engobiert | Lieferprogrammbild
ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang
ALU-SYSTEM Schneefangdoppelrohrhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefangdoppelrohrhalter
ALU-SYSTEM Schneefangrundrohr, 2 m lang naturrot/rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefangrundrohr, 2 m lang
ALU-SYSTEM Rohrverbinder für Schneefangrundrohr | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rohrverbinder für Schneefangrundrohr
ALU-SYSTEM Rundholzhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rundholzhalter

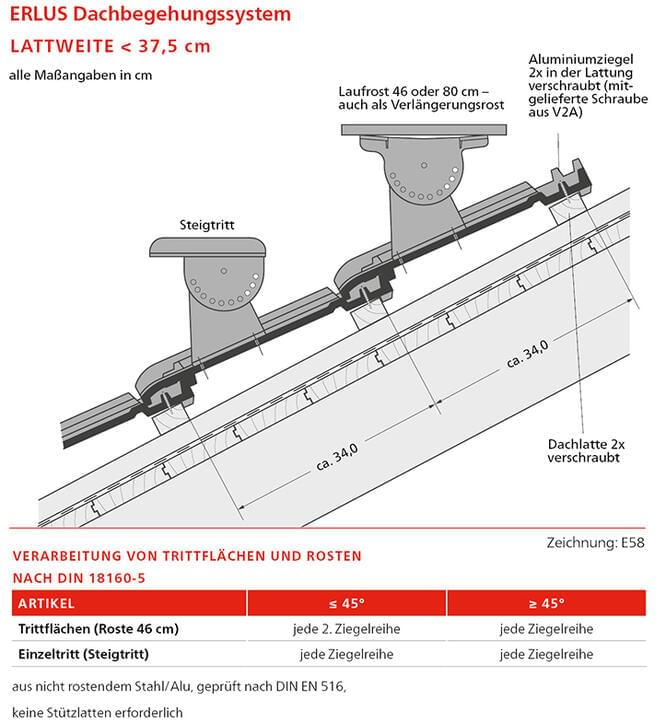

ALU-SYSTEM Steigtritt | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Steigtritt
ALU-SYSTEM Rost 50 x 25 cm für Schornsteinfegerarbeiten | Lieferprogrammbild | © ERLUS AG 2021
ALU-SYSTEM Rost 50 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Verlängerungsrost 80 x 25 cm  | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Verlängerungsrost 80 x 25 cm
ALU-SYSTEM Laufrosthalter unbeschichtet | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Laufrosthalter unbeschichtet
ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A
Hohlfalz SL - ALU-SYSTEM Solarträger naturrot/rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Solarträger
Hohlfalz SL | Lieferprogrammbild
KERAMIK Thermenadapter DN 70/110 komplett (Dachneigung 20-40°)
KERAMIK Firstendscheibe mit ERLUS-Logo Naturrot | Lieferprogrammbild
KERAMIK Firstendscheibe mit ERLUS-Logo
KERAMIK Verlängerungsplatte universal für Firstabschlussziegel Naturrot | Lieferprogrammbild
KERAMIK Verlängerungsplatte universal für Firstabschlussziegel
KERAMIK Walmkappe für Firstziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 15
KERAMIK Walmkappe für Firstziegel Nr. 18 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 18
KERAMIK Walmkappe für Firstziegel Nr. 19 Anfänger Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 19 Anfänger
KERAMIK Walmkappe für Firstziegel Nr. 19 Ender Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 19 Ender
KERAMIK Walmkappe für Firstziegel Nr. 21 Naturrot | Lieferprogrammbild
KERAMIK Walmkappe für Firstziegel Nr. 21
KERAMIK Zeltdachspitze für Firstziegel Nr. 15 Naturrot | Lieferprogrammbild
KERAMIK Zeltdachspitze für Firstziegel Nr. 15
KERAMIK Gratanfänger für Firstziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Gratanfänger für Firstziegel Nr. 15
KERAMIK Gratanfänger für Firstziegel Nr. 19 Naturrot | Lieferprogrammbild
KERAMIK Gratanfänger für Firstziegel Nr. 19
KERAMIK Gratanfänger für Firstziegel Nr. 21 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Gratanfänger für Firstziegel Nr. 21
Universal ERLUS Solarmodulstütze inkl. Lüftungsziegel als Set | Lieferprogrammbild | © © ERLUS AG 2021
Universal ERLUS Solarmodulstütze inkl. Lüftungsziegel als Set
Universal ERLUS Sturmklammer II Größe "M" 2,2 mm 40/60 V2A Federstahl | Lieferprogrammbild | © © ERLUS AG 2021
Universal ERLUS Sturmklammer II M
First-und Gratklammern für First 15/17 rot beschichtet -Systemverlegung- | Lieferprogrammbild
Firstklammer Nr. 15 / 17
First- und Gratklammern für Lüfterfirst Nr. 15 / 17  | Lieferprogrammbild
Firstklammer Nr. 15/17 Lü
First- und Gratklammern für Firstziegel Nr. 18/21 rot besch.  | Lieferprogrammbild
Firstklammer Nr. 18/21
First- und Gratklammern für Firstziegel Nr. 19  | Lieferprogrammbild
Firstklammer Nr. 19 Lü
Gratlüfterband aus Alu - 31 cm x 5 m rot (beschichtet) | Lieferprogrammbild
Gratlüfterband aus Alu - 31 cm x 5 m
Traufenschutzband rotbraun (beschichtet) | Lieferprogrammbild
Traufenschutzband
Traufenlüfterkamm rotbraun (beschichtet) | Lieferprogrammbild
Traufenlüfterkamm
Firstendscheibe aus Alu, flach rotbraun/schwarz (beschichtet) | Lieferprogrammbild | © © ERLUS AG 2021
Firstendscheibe aus Alu, flach

Dachflächen

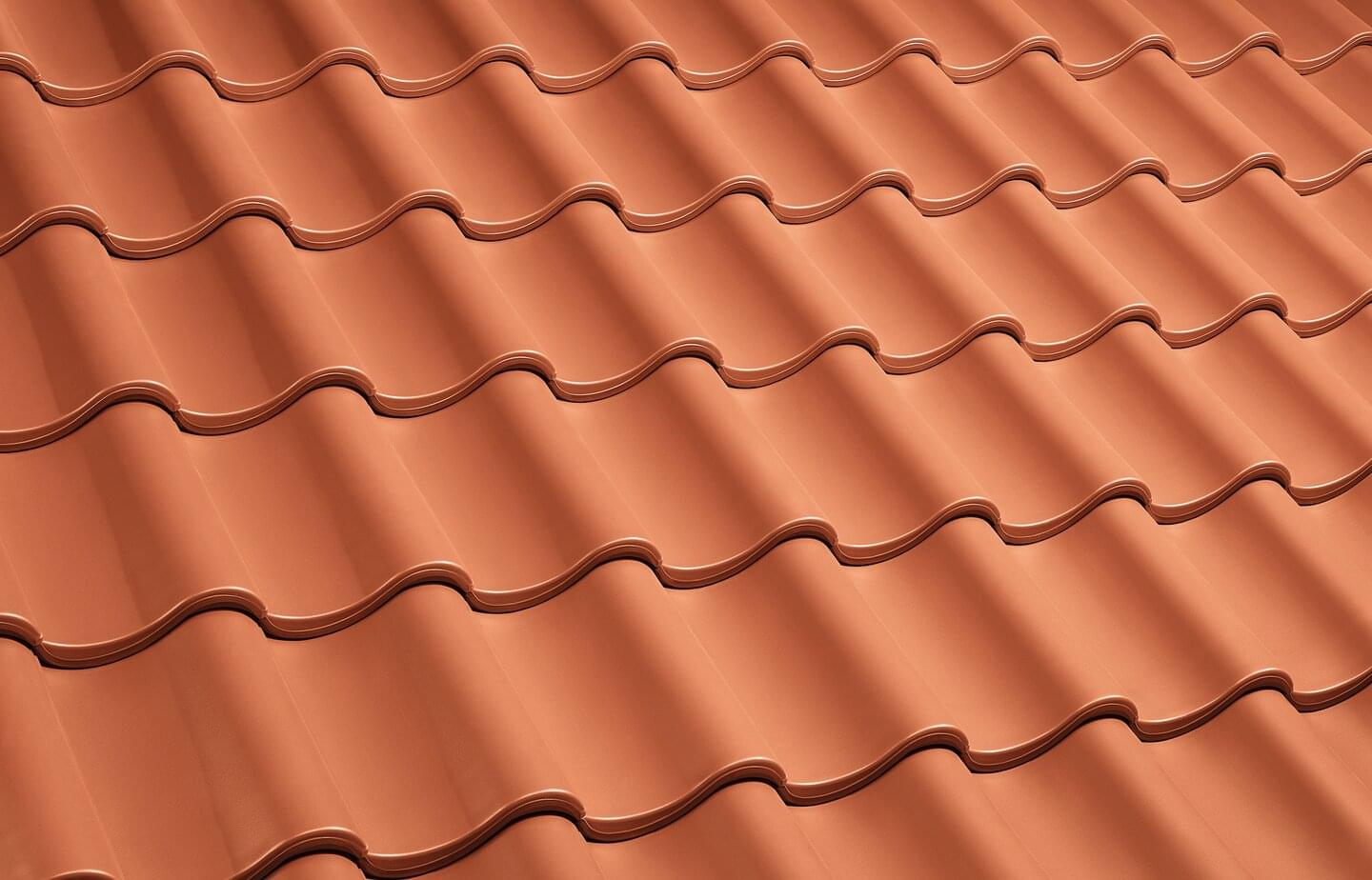

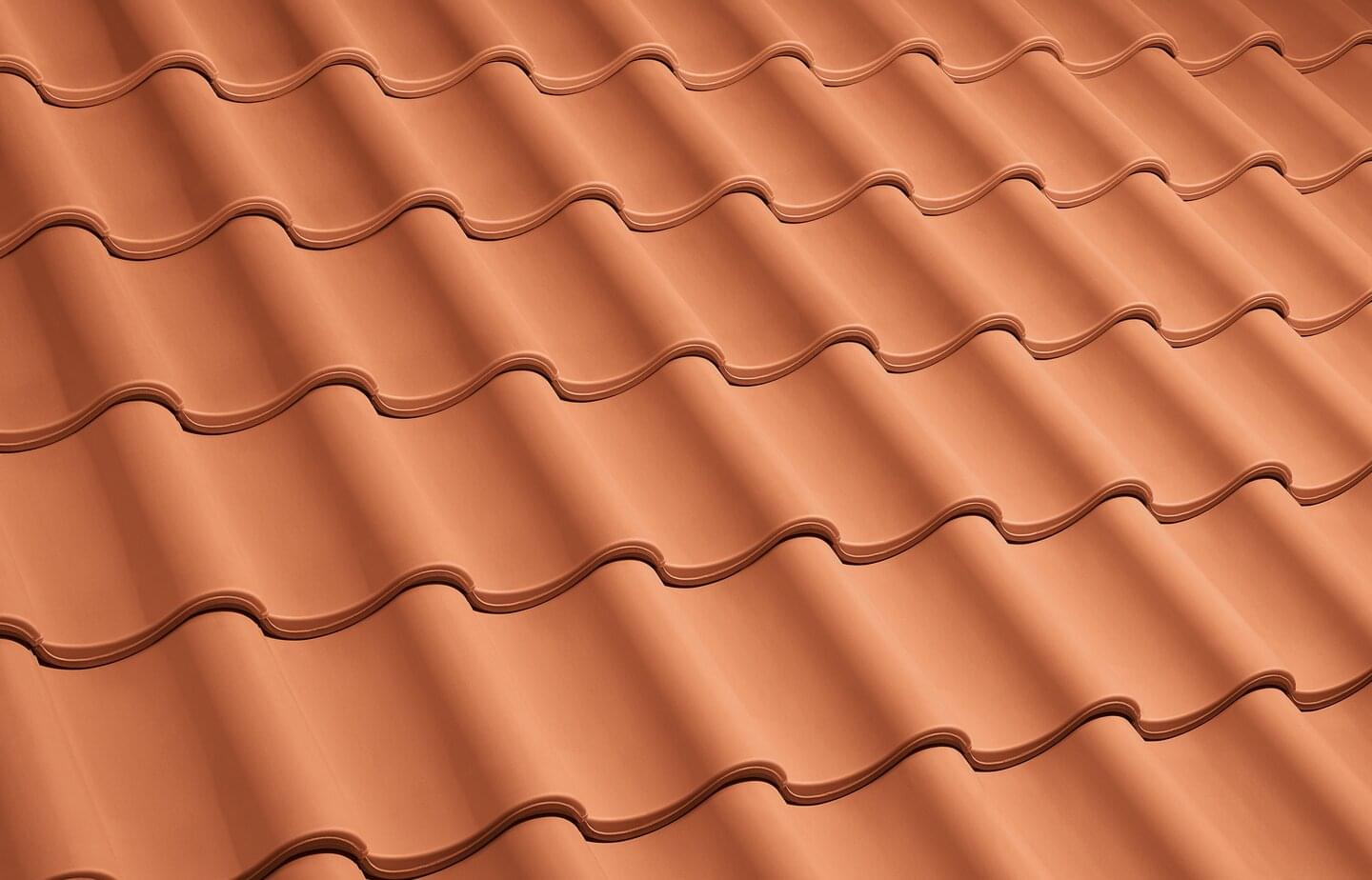

Hohlfalz SL - Naturrot | Dachflächenbild | © © ERLUS AG 2021 Naturrot
Hohlfalz SL - Rot | Dachflächenbild | © © ERLUS AG 2021 Rot

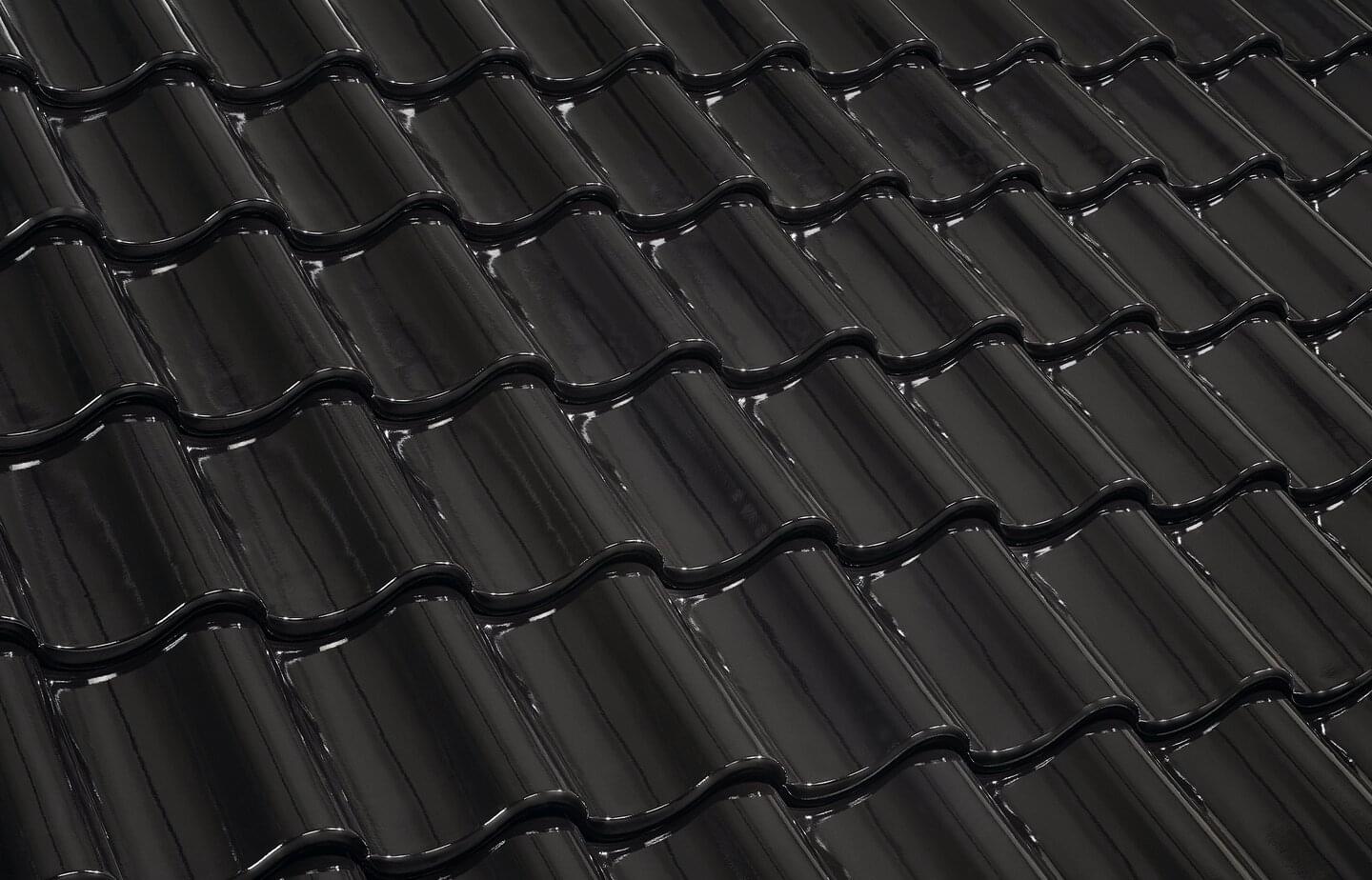

Hohlfalz SL - Saphirschwarz | Dachflächenbild | © © ERLUS AG 2021 Saphirschwarz

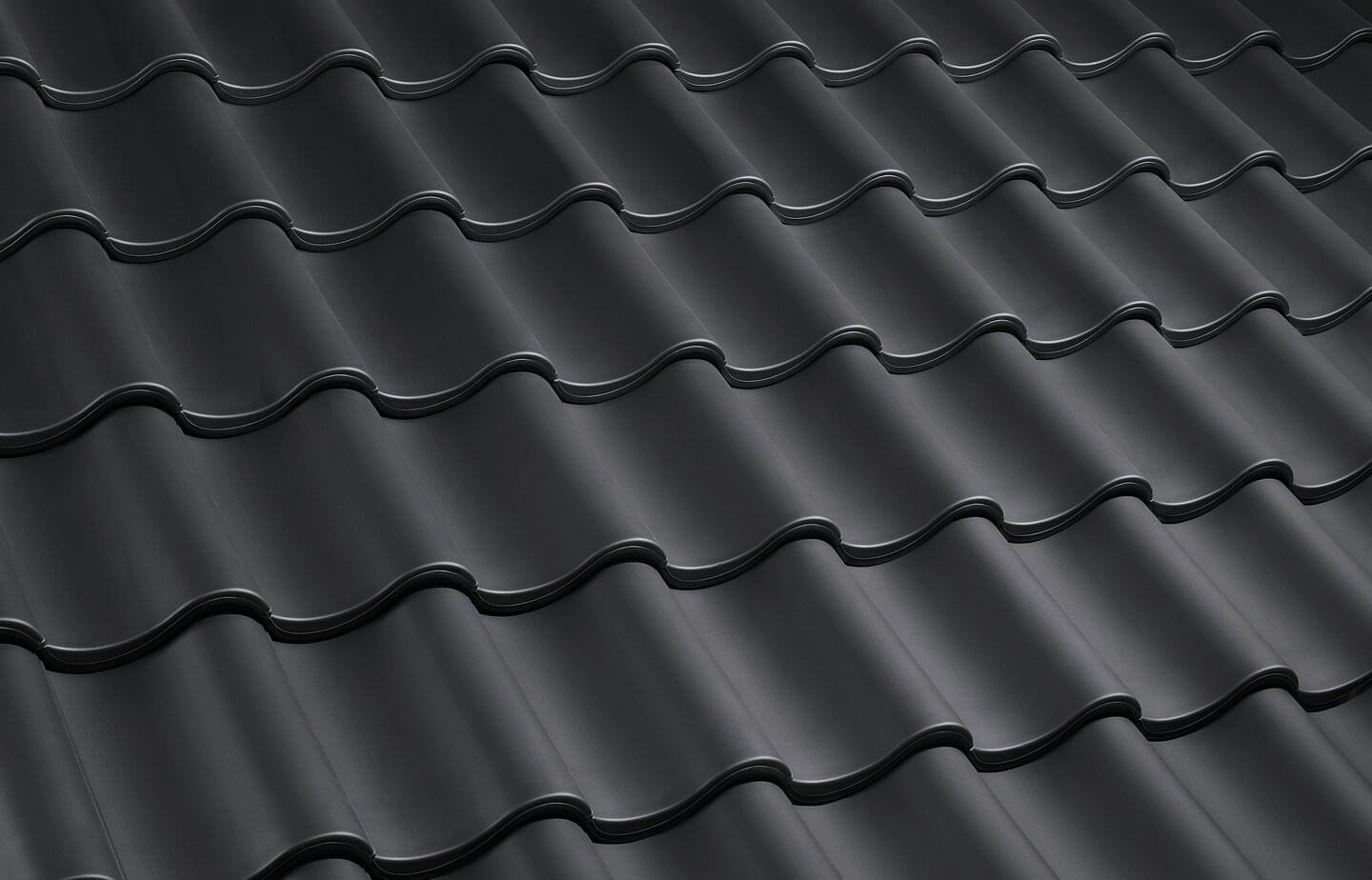

Hohlfalz SL - Schwarz Matt | Dachflächenbild | © © ERLUS AG 2021 Schwarz Matt

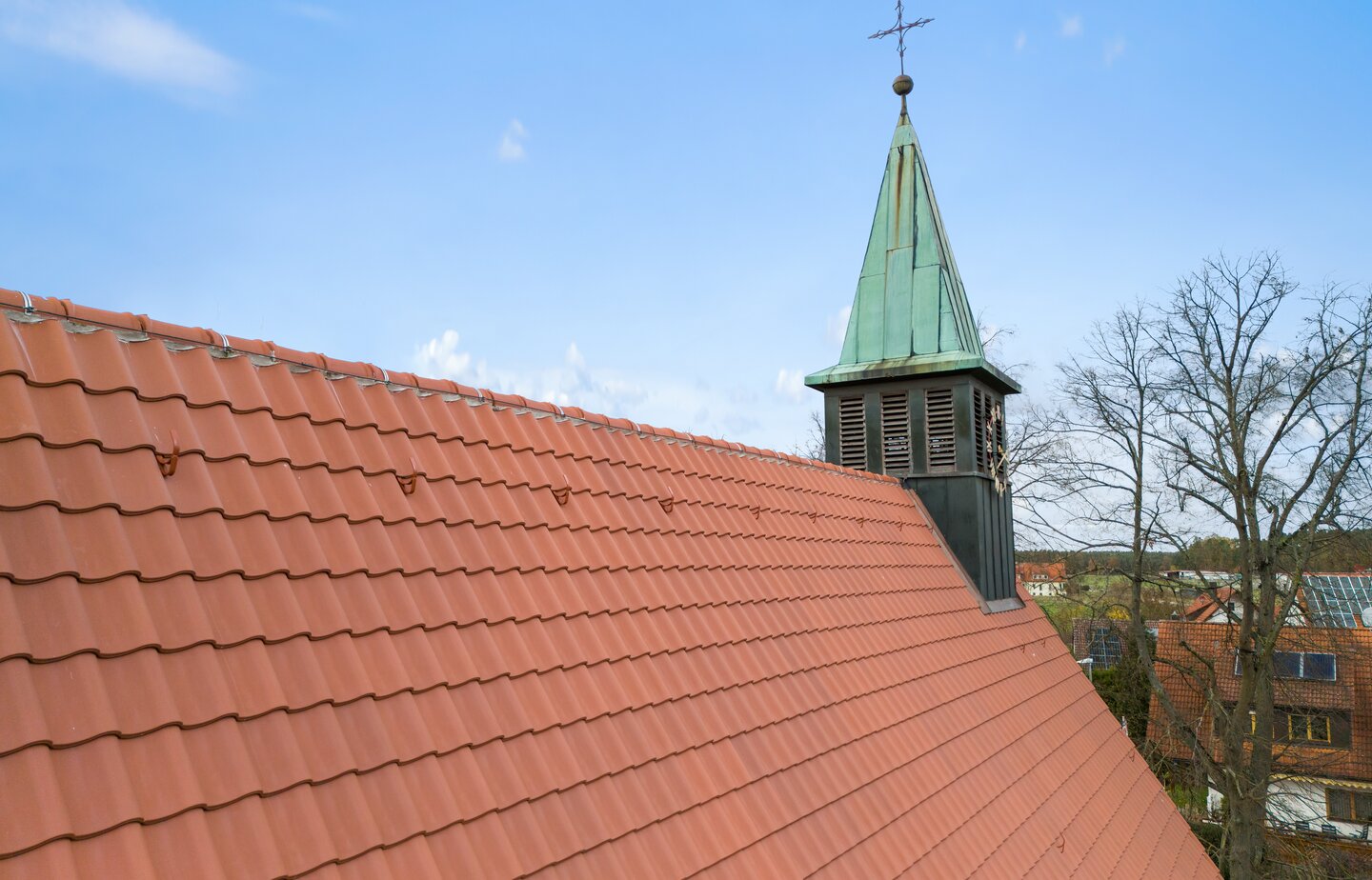

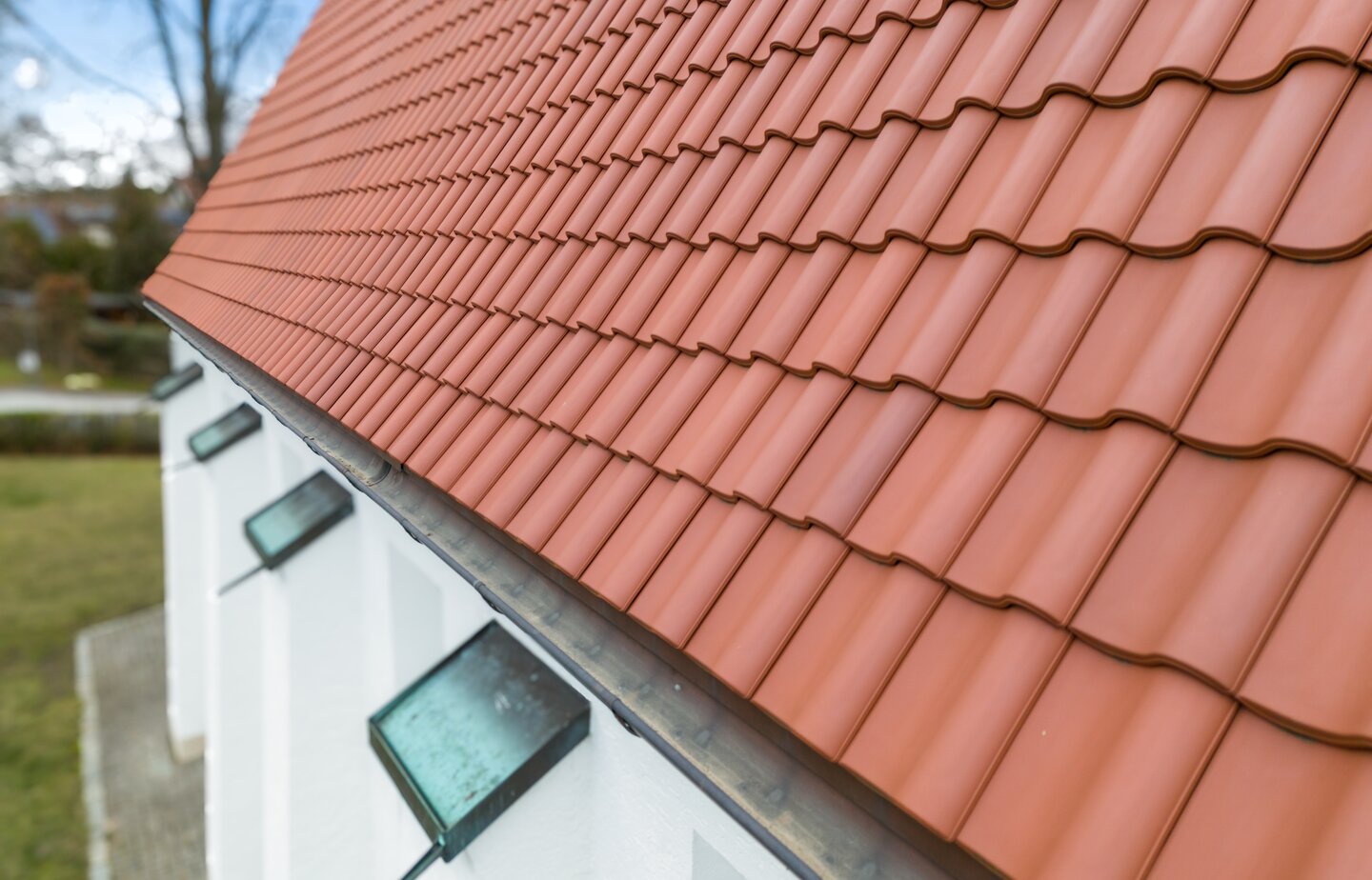

Seine sanft geformte Welle zeichnet ein attraktives Deckbild

Die außergewöhnliche feine Oberfläche und die sanft geformte Welle des Ergoldsbacher Hohlfalz SL sorgen für ein zeitlos attraktives Deckbild. Er passt sich der Dacharchitektur gut an, ohne den Charakter des Hauses zu verändern – ein entscheidendes Argument für den Denkmalschutz. Obendrein hat der universelle Dachziegel eine verfalzte 3-fach-Überdeckung im Vierziegeleck, damit hält er Regen und Sturm besonders gut Stand.

Bedarf / m²: ab 11,5 Stück
Mindestdachneigung: 10 °
Regeldachneigung: 20 °
