ERLUS E 58 S
Technische Daten
| Größe: | ca. 26,0 x 42,0 cm |
| Lattweite: | ca. 33,5 - 35,5 cm |
| Mittlere Deckbreite: | ca. 20,2 cm |
| Bedarf je m²: | ab 13,9 Stück |
| Gewicht nach DIN 1055 einschl. Lattung: | ca. 0,55 kN/m² |
| Realgewicht ohne Lattung: | ca. 45 kg/m² |
| Paletteninhalt: | 256 Stück |
| Palettengewicht: | ca. 831 kg |
| Bündelgröße: | 4 Stück |
| Hagelwiderstandsklasse (HW): | 4 |
| Lattweitengruppe: | 34,0 cm |
| Lattweite Firstanschlussziegel | ca. 34,5 - 35,5 cm |
| Lattweite Firstanschluss-Schiebeziegel | ca. 15,0 - 33,0 cm |
| Lattweite Firstanschluss-Lüfter-Schiebeziegel | ca. 15,0 - 33,0 cm |
| Lattweite Pultdachziegel | ca. 24,4 - 24,8 cm |
| Schnürmaß Ortgangziegel links | ca. 17 cm |
| Schnürmaß Ortgangziegel rechts | ca. 19 cm |
| Mittleres Traufenlattmaß | ca. 31 cm |
| X-Maß LAF in mm | Firstanschlussziegel1) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Dachneigung in ° | 10° | 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | 60° |
| Firstziegel Nr. 15 | 65 | 55 | 50 | 50 | 45 | 45 | 55 | 50 | 40 | - | - |
| Firstlüfterziegel Nr. 15 Lü | 75 | 70 | 60 | 60 | 60 | 60 | 50 | 45 | 50 | 50²⁾ | 50²⁾ |
| Firstziegel Nr. 18 | 50 | 45 | 40 | 40 | 30 | 30 | 30 | 35 | 35 | 25 | 25 |
| Firstlüfterziegel Nr. 19 Lü | 45 | 40 | 35 | 35 | 30 | 30 | 30 | 30 | - | - | - |
| Firstziegel Nr. 21 | 45 | 35 | 35 | 35 | 30 | 30 | 30 | 30 | 30 | - | 25 |
| X-Maß LAF in mm | Maßangaben für Ausführung mit Flächenziegeln2) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Dachneigung in ° | 10° | 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | 60° |
| Firstziegel Nr. 15 | 75 | 70 | 65 | 60 | 60 | 60 | 60 | 55 | 60 | - | - |
| Firstlüfterziegel Nr. 15 Lü | 80 | 75 | 70 | 65 | 65 | 60 | 60 | - | - | - | - |
| Firstziegel Nr. 18 | 60 | 50 | 45 | 40 | 45 | 40 | 40 | 40 | 35 | 30 | 25 |
| Firstlüfterziegel Nr. 19 Lü | 60 | 50 | 45 | 40 | 40 | 40 | 40 | 40 | - | - | - |
| Firstziegel Nr. 21 | 60 | 50 | 45 | 40 | 40 | 35 | 35 | 35 | 35 | 25 | 15 |
1) ohne Alu-First- und Gratlüfterband 2) mit Alu-First- und Gratlüfterband
Zuordnung von Zusatzmaßnahmen für den Ergoldsbacher E58 S
Regeldachneigung 22°, Mindestdachneigung 10°, entsprechend den allgemein anerkannten Regeln der Technik (nach dem ZVDH-Merkblatt Unterdächer, Unterdeckungen und Unterspannungen und den Grundregeln des DDH)
Länderspezifsche Baunormen und/oder Regelwerke sind einzuhalten, wenn vertraglich nichts Abweichendes vereinbart wird.
Erhöhte Anforderungen können sich ergeben durch
Nutzung: Dachgeschoss, insbesondere zu Wohnzwecken (= zwei erhöhte Anforderungen)
Konstruktion: besondere Dachformen (z. B. Schmetterlingsdächer), große Sparrenlängen (größer als 10 m), stark gegliederte Dachformen (z. B. durch Kehlen, Gauben etc.)
Klimatische Verhältnisse: exponierte Lage, extreme Standorte, schneereiche Gebiete, windreiche Gebiete
Technische Anlagen: Auf- oder Indachsysteme, Klimageräte, Antennenanlagen, Laufanlagen, Belichtungs-, Schneefangsysteme, etc.
Klassen
Klasse 1: wasserdichtes Unterdach (1.1.)
Klasse 2: regensicheres Unterdach (1.2.)
Klasse 3: naht- und perforationsgesicherte Unterdeckung (2.1.) naht- und perforationsgesicherte Unterspannung (3.1.)
Klasse 4: verschweißte/verklebte Unterdeckung (2.2.) überdeckte Unterdeckung aus Bitumenbahnen (2.3.) nahtgesicherte Unterspannung (3.2.)
Klasse 5: überlappte/verfalzte Unterdeckung (2.4.)
Klasse 6: Unterspannung (3.3.)
| Dachneigung | min. Anf. | erhö. Anf. |
|---|---|---|
| ≥ 22° | Kl. 5 | Kl. 4 |
| von < 22° bis ≥ 18° | Kl. 4 | Kl. 3 |
| von < 18° bis ≥ 14° | Kl. 3 | Kl. 2 |
| von < 14° bis ≥ 10° | Kl. 1 | Kl. 1 |
| Dachneigung | min. Anf. | erhö. Anf. |
|---|---|---|
| ≥ 22° | Kl. 5 | Kl. 4 |
| von < 22° bis ≥ 18° | Kl. 4 | Kl. 3 |
| von < 18° bis ≥ 14° | Kl. 3 | Kl. 2 |
| von < 14° bis ≥ 10° | Kl. 1 | Kl. 1 |
* Die in der Tabelle genannten Zusatzmaßnahmen sind Mindestmaßnahmen unter Berücksichtigung der Tabelle 1 des Merkblattes „Unterdächer, Unterdeckungen, Unterspannungen”. Unterdeckplatten sind gemäß der Klassifizierung im Merkblatt für „Unterdächer, Unterdeckungen und Unterspannungen” zuzuordnen. Erhöhte Anforderungen bilden Kategorien gemäß Kapitel 1.1.3. Weitere erhöhte Anforderungen können sich aus der Gewichtung innerhalb einer Kategorie gemäß 1.1.3. ergeben. Z. B. können klimatische Verhältnisse mehrere erhöhte Anforderungen ergeben. Nur zulässig, wenn ein Nachweis hinsichtlich der Funktionssicherheit der verwendeten Produkte einschließlich des Zubehörs (Dichtbänder oder Dichtungsmassen unter Konterlatten, Klebebänder, vorkonfektionierte Nahtsicherung) im Rahmen einer Schlagregenprüfung sowie eines 24-stündigen Beregnungstests bei einer Dachneigung von 15° herstellerseitig erfolgt ist. Andernfalls ist die nächsthöhere Klasse zu wählen. Herstellerseitige Einschränkungen sind zu berücksichtigen. Hinweise zur Perforationssicherung sind dem Produktdatenblatt zu entnehmen. Sie können in den Klassen 3 bis 6 verwendet werden.
Technische Zeichnungen
Diese Argumente sprechen für den
ERLUS E 58 S
Kompatibel mit E 58
Komplettes Zubehör inklusive ALU-SYSTEM Zubehör aus einer Hand
Kleinformatiger Flachdachziegel mit 20mm Verschiebebereich
Große Farbauswahl
Lattweitengruppe 34,0 cm
Regeldachneigung 22° nach Dachdecker-Fachregelwerk
Sehr flexibel und verlegefreundlich
Besonders robust und bruchsicher
Flächenziegel
Flächenziegel
ERLUS Standardzubehör
Ortgangziegel links
Ortgangziegel rechts
Doppelwulstziegel
Firstanschlussziegel
Firstanschluss-Ortgangziegel links
Firstanschluss-Ortgangziegel rechts
Firstanschluss-Doppelwulstziegel
Firstanschluss-Schiebeziegel
Firstanschluss-Schiebe-Ortgangziegel links
Firstanschluss-Schiebe-Ortgangziegel rechts
Firstanschluss-Lüfter-Schiebeziegel
Pultdachziegel
Pultdach-Doppelwulstziegel
Pultdach-Ortgangziegel links
Pultdach-Ortgangziegel rechts
Schneestoppziegel
Firstziegel Nr. 15
Firstabschlussziegel Nr. 15
Firstausgleichsziegel Nr. 15
Firstlüfterziegel Nr. 15 Lü
Firstanfangsziegel Nr. 15 Lü
Firstendziegel Nr. 15 Lü
Firstziegel Nr. 18
Firstabschlussziegel Nr. 18
Firstausgleichsziegel Nr. 18
Firstlüfterziegel Nr. 19 Lü
Firstanfangsziegel Nr. 19 Lü
Firstendziegel Nr. 19 Lü
Firstziegel Nr. 21
Firstabschlussziegel Nr. 21
Firstausgleichsziegel Nr. 21
ERLUS Markenzubehör
ALU-SYSTEM Sanitärlüfter DN 125 komplett
ALU-SYSTEM Raumlüfter DN 150 vormontiert mit UD-Manschette
ALU-SYSTEM Antennenhaube
ALU-SYSTEM Durchführungsziegel für Solaranlagen
ALU-SYSTEM Schneefanggitterhalter
ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang
ALU-SYSTEM Schneefangdoppelrohrhalter
ALU-SYSTEM Schneefangrundrohr, 2 m lang
ALU-SYSTEM Rohrverbinder für Schneefangrundrohr
ALU-SYSTEM Rundholzhalter
ALU-SYSTEM Steigtritt
ALU-SYSTEM Rost 50 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Verlängerungsrost 80 x 25 cm
ALU-SYSTEM Laufrosthalter unbeschichtet
ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A
ALU-SYSTEM Solarträger
KERAMIK Sanitärlüfter DN 125 komplett
KERAMIK Thermenadapter DN 70/110 komplett (Dachneigung 20-40°)
KERAMIK Firstendscheibe mit ERLUS-Logo
KERAMIK Verlängerungsplatte universal für Firstabschlussziegel
KERAMIK Walmkappe für Firstziegel Nr. 15
KERAMIK Walmkappe für Firstziegel Nr. 18
KERAMIK Walmkappe für Firstziegel Nr. 19 Anfänger
KERAMIK Walmkappe für Firstziegel Nr. 19 Ender
KERAMIK Walmkappe für Firstziegel Nr. 21
KERAMIK Zeltdachspitze für Firstziegel Nr. 15
KERAMIK Gratanfänger für Firstziegel Nr. 15
KERAMIK Gratanfänger für Firstziegel Nr. 19
KERAMIK Gratanfänger für Firstziegel Nr. 21
Universal ERLUS Solarmodulstütze inkl. Lüftungsziegel als Set
Universal ERLUS Sturmklammer I M
Universal ERLUS Sturmklammer II M
Firstklammer Nr. 15 / 17
Firstklammer Nr. 15/17 Lü
Firstklammer Nr. 18/21
Firstklammer Nr. 19 Lü
Schneestopper aus Metall, Rotbraun oder Anthrazit (VE 100 St.)
Gratlüfterband aus Alu - 31 cm x 5 m
Firstendscheibe aus Alu, flach
Dachflächen
Naturrot
Kupferbraun
Altgrau
Rot
Autunno
Diamantschwarz
Maroon
Anthrazit
Rustik
Brazilbraun Referenzobjekte
Ergoldsbacher E 58 S - Altgrau
Ergoldsbacher E 58 S - Anthrazit
Ergoldsbacher E 58 S - Maroon
Ergoldsbacher E 58 S - Maroon
Ergoldsbacher E 58 S - Anthrazit
Ergoldsbacher E 58 S - Anthrazit
Ergoldsbacher E 58 S - Anthrazit
Ergoldsbacher E 58 S - Anthrazit
Ergoldsbacher E 58 S - Anthrazit
Ergoldsbacher E 58 S - Anthrazit
Ergoldsbacher E 58 S - Anthrazit
Ergoldsbacher E 58 S - Autunno
Ergoldsbacher E 58 S - Autunno
Ergoldsbacher E 58 S - Autunno
Ergoldsbacher E 58 S - Autunno
Ergoldsbacher E 58 S - Autunno

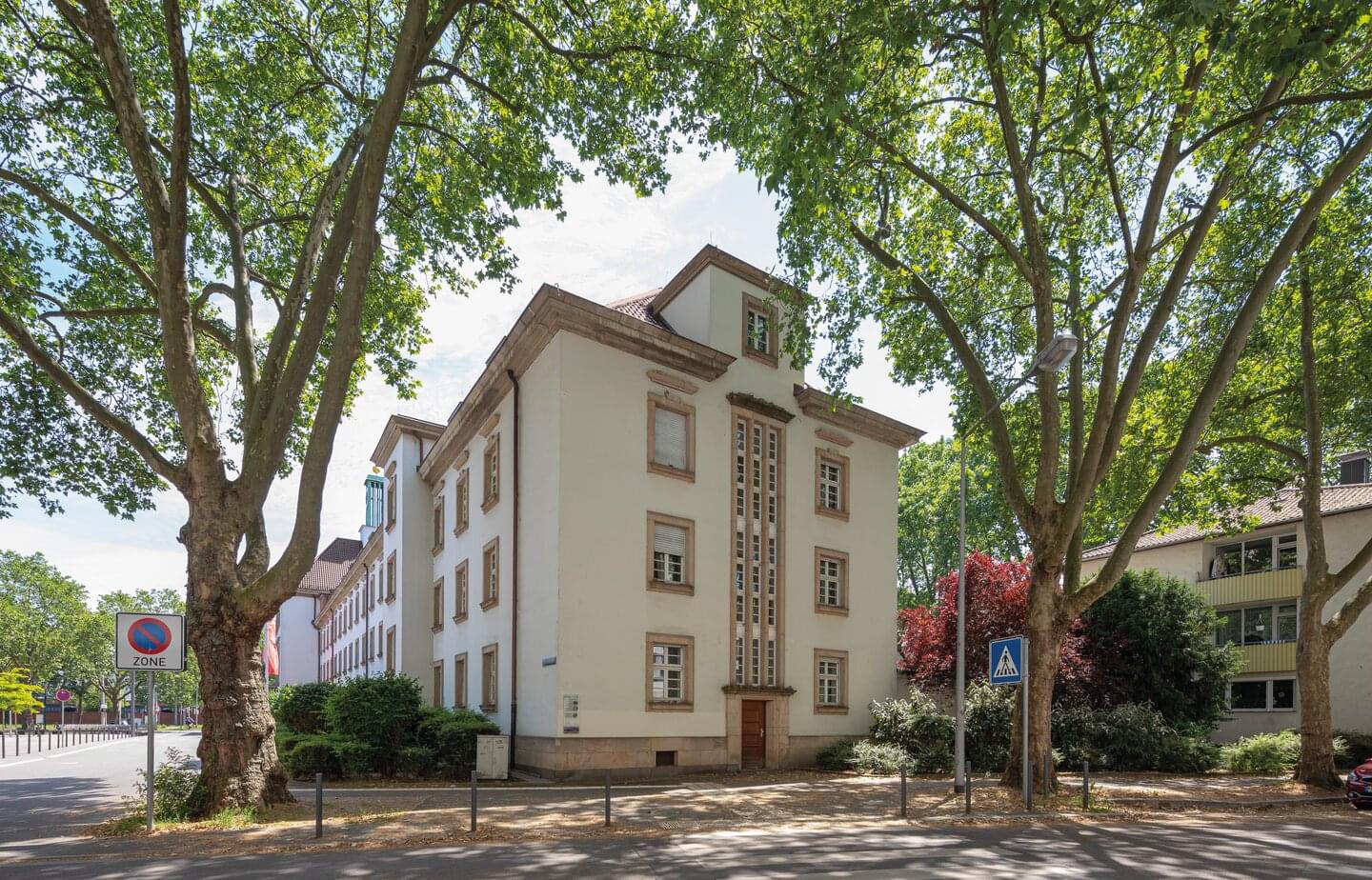

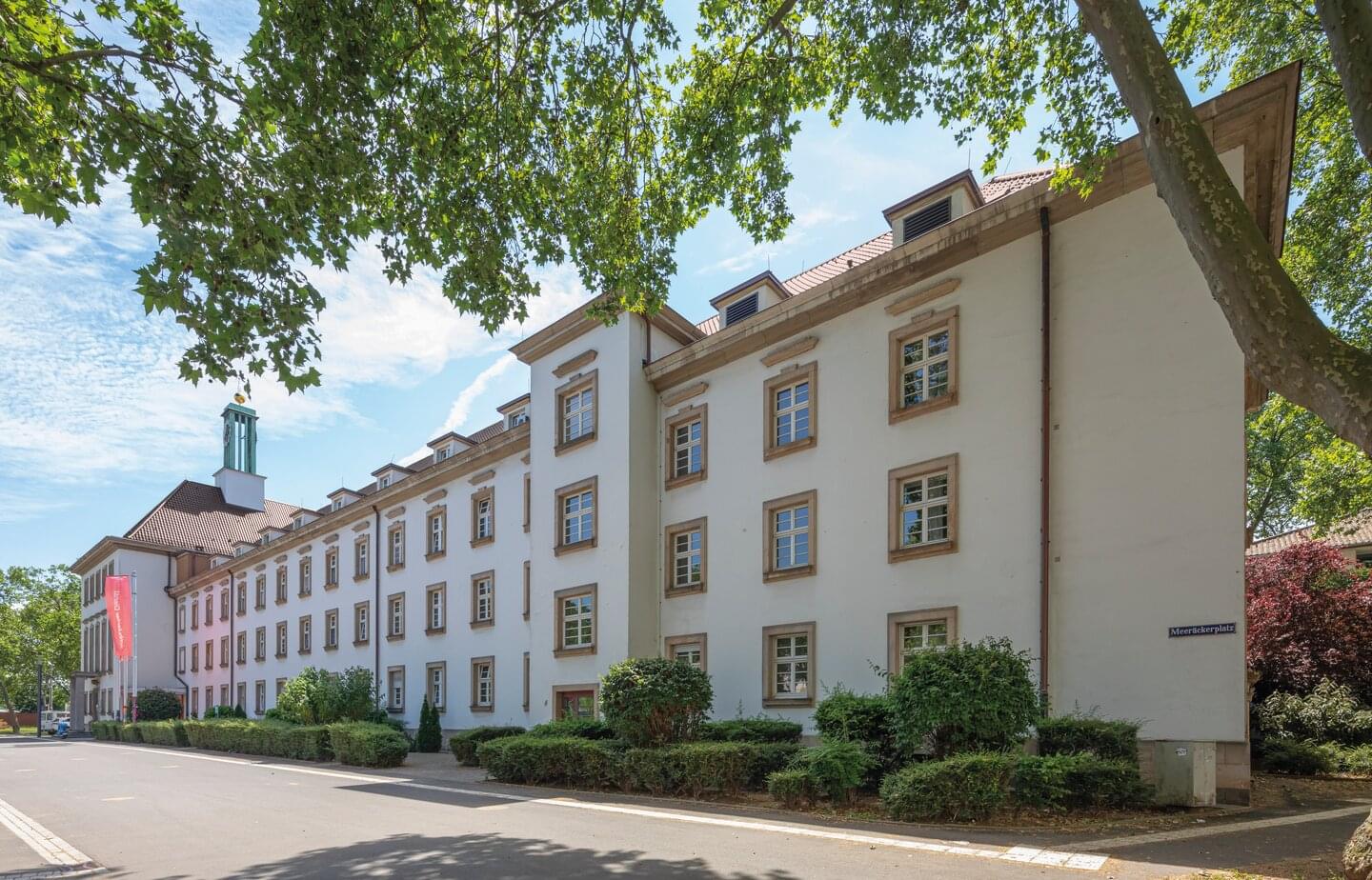

Ergoldsbacher E 58 S - Brazilbraun
Ergoldsbacher E 58 S - Brazilbraun
Ergoldsbacher E 58 S - Brazilbraun
Ergoldsbacher E 58 S - Brazilbraun
Ergoldsbacher E 58 S - Brazilbraun
Ergoldsbacher E 58 S - Maroon
Ergoldsbacher E 58 S - Maroon
Ergoldsbacher E 58 S - Maroon
Ergoldsbacher E 58 S - Maroon Ein Klassiker für die Sanierung perfektioniert
Der Ergoldsbacher E 58 S – ein Mitglied der bewährten Ergoldsbacher E 58-Familie – überzeugt mit seinem großen Schiebebereich. Das macht ihn zur idealen, verlegefreundlichen „Umdeckpfanne” für die Dachsanierung. Eine Anpassung an das bestehende Dach ist somit besonders einfach. Zeitaufwändige kostentreibende Schneidearbeiten sind mit dem beliebten Flachdachziegel daher kaum ein Thema.
Bedarf / m²: ab 13,9 Stück
Mindestdachneigung: 10 °
Regeldachneigung: 22 °
