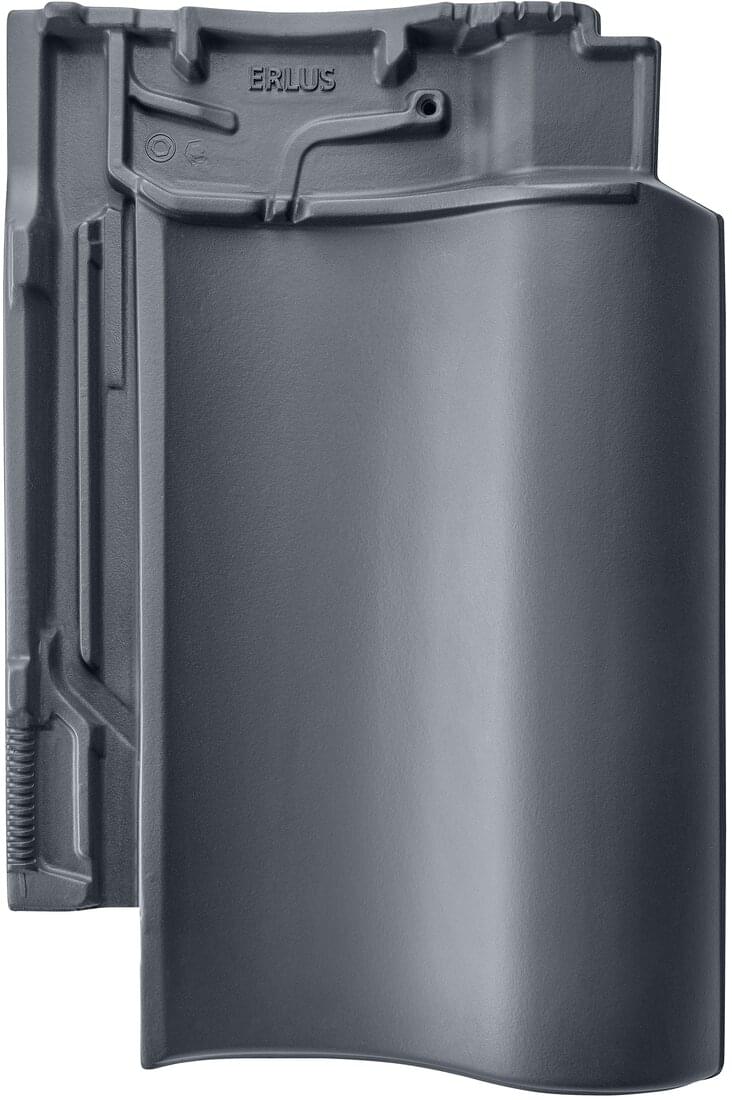

ERLUS Hohlfalz SL-D
Technische Daten
| Größe: | ca. 30,5 x 46,5 cm |
| Lattweite: | ca. 32,5 - 35,5 cm |
| Mittlere Deckbreite: | ca. 24,4 cm |
| Bedarf je m²: | ab 11,5 Stück |
| Gewicht nach DIN 1055 einschl. Lattung: | ca. 0,55 kN/m² |
| Realgewicht ohne Lattung: | ca. 55,0 - 60,0 kg/m² |
| Paletteninhalt: | 192 Stück |
| Palettengewicht: | ca. 947 kg |
| Bündelgröße: | 4 Stück |
| Hagelwiderstandsklasse (HW): | 4 |
| Lattweitengruppe: | 34,0 cm |
| Lattweite Firstanschlussziegel | ca. 33,5 - 36,5 cm |
| Lattweite Pultdachziegel | ca. 21,0 cm |
| Schnürmaß Ortgangziegel links | ca. 21 cm |
| Schnürmaß Ortgangziegel rechts | ca. 23.5 cm |
| Mittleres Traufenlattmaß | ca. 36 cm |
| X-Maß LAF in mm | Firstanschlussziegel1) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Dachneigung in ° | 10° | 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | 60° |
| Firstziegel Nr. 15 | 70 | 70 | 60 | 60 | 55 | 55 | 50 | 50 | 40 | 40²⁾ | 55²⁾ |
| Firstlüfterziegel Nr. 15 Lü | 70 | 70 | 60 | 60 | 55 | 50 | 50 | 50 | 40²⁾ | 50²⁾ | 55²⁾ |
| Firstziegel Nr. 18 | 70 | 65 | 60 | 50 | 45 | 40 | 40 | 30 | 25 | 30 | 20 |
| Firstlüfterziegel Nr. 19 Lü | 50 | 45 | 40 | 40 | 30 | 30 | 30 | 30 | 30²⁾ | - | - |
| Firstziegel Nr. 21 | 60 | 60 | 45 | 45 | 40 | 40 | 30 | 30 | 25 | 30 | 20 |
| X-Maß LAF in mm | Maßangaben für Ausführung mit Flächenziegeln2) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Dachneigung in ° | 10° | 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | 60° |
| Firstziegel Nr. 15 | 80 | 75 | 75 | 70 | 60 | 60 | 55 | 55 | 55 | 55 | 45 |
| Firstlüfterziegel Nr. 15 Lü | - | - | - | - | - | - | - | - | - | - | - |
| Firstziegel Nr. 18 | 75 | 75 | 75 | 60 | 55 | 55 | 50 | 45 | 45 | 40 | 40 |
| Firstlüfterziegel Nr. 19 Lü | - | - | - | - | - | - | - | - | - | - | - |
| Firstziegel Nr. 21 | 75 | 70 | 70 | 60 | 55 | 50 | 45 | 45 | 40 | 35 | 35 |
1) ohne Alu-First- und Gratlüfterband 2) mit Alu-First- und Gratlüfterband
Zuordnung von Zusatzmaßnahmen für den Ergoldsbacher Hohlfalz SL
Regeldachneigung 20°, Mindestdachneigung 10°, entsprechend dem Stand der Technik (in Anlehnung an das ZVDH-Merkblatt Unterdächer, Unterdeckungen und Unterspannungen und den Grundregeln des DDH)
Länderspezifsche Baunormen und/oder Regelwerke sind einzuhalten, wenn vertraglich nichts Abweichendes vereinbart wird.
Erhöhte Anforderungen sind:
- große Sparrenlängen > 10m
- konzentrierter Wasserlauf auf Teilflächen des Daches, z.B. unterhalb von Regenfallrohren, Zusammenführungen von Kehlen o.ä.
- besondere Dachflächen wie geschweifte Gauben, Tonnen- und Kegeldächer
- schneereiche Gebiete ≥ 1,5 kN/qm Bodenschneelast
- windreiche Gebiete der Windlastenzone 4 oder Kamm- und Gipfellagen oder Schluchtenbildung
Klassen
Klasse 1: wasserdichtes Unterdach aus Abdichtungsbahnen oder nahtgefügte Unterdeckung aus diffusionsoffener UDB-eA (jeweils mit eingebundener Konterlattung)
Klasse 2: regensicheres Unterdach aus Abdichtungsbahnen oder nahtgefügte Unterdeckung aus UDB-eA (jeweils mit offen liegender Konterlattung auf Nageldichtband / - masse)
Klasse 3: verklebte Unterspannung/Unterdeckung mit Nageldichtband /-masse / - durch ETB/ETA nachgewiesenene Nageldichtung, oder Holzunterdeckplatten
Klasse 4: verklebte Unterspannung oder Unterdeckung
Klasse 5: Unterspannung oder Unterdeckung
| Dachneigung | min. Anf. | erhö. Anf. |
|---|---|---|
| ≥ 20° | Kl. 5 | Kl. 4 |
| von < 20° bis ≥ 16° | Kl. 4 | Kl. 3 |
| von < 16° bis ≥ 12° | Kl. 3 | Kl. 2 |
| von < 12° bis ≥ 10° | Kl. 1 | Kl. 1 |
| Dachneigung | min. Anf. | erhö. Anf. |
|---|---|---|
| ≥ 20° | Kl. 5 | Kl. 4 |
| von < 20° bis ≥ 16° | Kl. 4 | Kl. 3 |
| von < 16° bis ≥ 12° | Kl. 3 | Kl. 2 |
| von < 12° bis ≥ 10° | Kl. 1 | Kl. 1 |
Technische Zeichnungen
Diese Argumente sprechen für den
ERLUS Hohlfalz SL-D
Ideal für den Denkmalschutz historische Kleinformat-Lattweite
30 mm verfalzter Verschiebebereich
Hohe Windsogsicherheit verfalzte 3-fach-Überdeckung im Vierziegeleck
Feine keramische Oberfläche
Profitabel 11,5 Stück pro m²
Regeldachneigung 20°
Klassische Farbpalette
Harmonisches Deckbild
