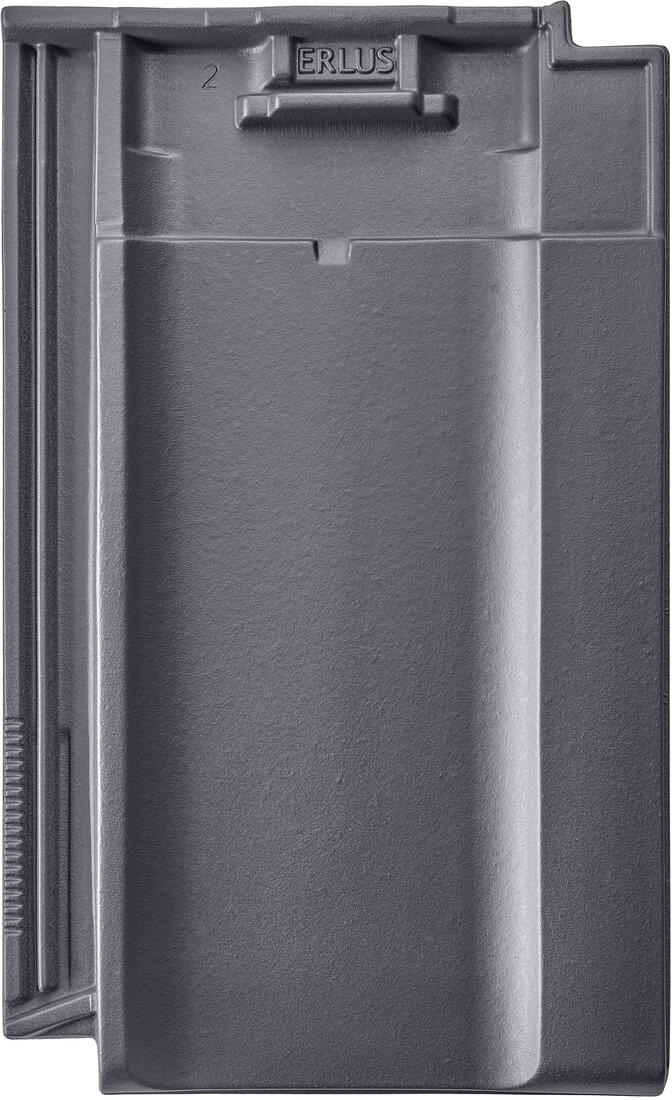

ERLUS Reformpfanne SL

Farbpalette

Brazilbraun

Technische Daten

Größe:	ca. 26,0 x 43,0 cm
Lattweite:	ca. 33,5 - 36,5 cm
Mittlere Deckbreite:	ca. 22,4 cm
Bedarf je m²:	ab 12,2 Stück
Gewicht nach DIN 1055 einschl. Lattung:	ca. 0,55 kN/m²
Realgewicht ohne Lattung:	ca. 44 kg/m²
Paletteninhalt:	224 Stück
Palettengewicht:	ca. 854 kg
Bündelgröße:	4 Stück
Hagelwiderstandsklasse (HW):	4
Lattweitengruppe:	34,0 cm

Weitere technische Daten

Lattweite Pultdachziegel	ca. 24,0 cm
Schnürmaß Ortgangziegel links	ca. 17 cm
Schnürmaß Ortgangziegel rechts	ca. 20.5 cm
Mittleres Traufenlattmaß	ca. 31 cm

X-Maß LAF in mm	Maßangaben für Ausführung mit Flächenziegeln¹⁾
Dachneigung in °	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
Firstziegel Nr. 15	75	70	65	60	60	55	65	50	80	-	-
Firstlüfterziegel Nr. 15 Lü	75	75	70	65	65	60	60	-	-	-	-
Firstziegel Nr. 17	75	70	65	60	60	55	65	50	60	-	-
Firstlüfterziegel Nr. 17 Lü	75	70	65	65	60	60	65	-	-	-	-
Firstziegel Nr. 18	60	55	50	45	40	40	40	40	35	35	45
Firstlüfterziegel Nr. 19 Lü	60	55	50	45	40	40	40	40	-	-	-
Firstziegel Nr. 21	60	55	50	45	40	40	35	35	35	25	25

1) mit Alu-First- und Gratlüfterband

Zuordnung von Zusatzmaßnahmen für die Ergoldsbacher Reformpfanne SL

Regeldachneigung 25°, Mindestdachneigung 10°, entsprechend den allgemein anerkannten Regeln der Technik (nach dem ZVDH-Merkblatt Unterdächer, Unterdeckungen und Unterspannungen und den Grundregeln des DDH)
Länderspezifsche Baunormen und/oder Regelwerke sind einzuhalten, wenn vertraglich nichts Abweichendes vereinbart wird.

Mehr zum Thema „geeignete regensichernde Zusatzmaßnahmen” finden Sie in unserer technischen Information für Planer und Verarbeiter.

Erhöhte Anforderungen sind:
- große Sparrenlängen > 10m
- konzentrierter Wasserlauf auf Teilflächen des Daches, z.B. unterhalb von Regenfallrohren, Zusammenführungen von Kehlen o.ä.
- besondere Dachflächen wie geschweifte Gauben, Tonnen- und Kegeldächer
- schneereiche Gebiete ≥ 1,5 kN/qm Bodenschneelast
- windreiche Gebiete der Windlastenzone 4 oder Kamm- und Gipfellagen oder Schluchtenbildung

Klassen
Klasse 1: wasserdichtes Unterdach aus Abdichtungsbahnen oder nahtgefügte Unterdeckung aus diffusionsoffener UDB-eA (jeweils mit eingebundener Konterlattung)
Klasse 2: regensicheres Unterdach aus Abdichtungsbahnen oder nahtgefügte Unterdeckung aus UDB-eA (jeweils mit offen liegender Konterlattung auf Nageldichtband / - masse)
Klasse 3: verklebte Unterspannung/Unterdeckung mit Nageldichtband /-masse / - durch ETB/ETA nachgewiesenene Nageldichtung, oder Holzunterdeckplatten
Klasse 4: verklebte Unterspannung oder Unterdeckung
Klasse 5: Unterspannung oder Unterdeckung

Zuordnung von Zusatzmaßnahmen für Erlus Dachziegel
Dachneigung	min. Anf.	erhö. Anf.
≥ 25°	Kl. 5	Kl. 4
von < 25° bis ≥ 21°	Kl. 4	Kl. 3
von < 21° bis ≥ 17°	Kl. 3	Kl. 2
von < 17° bis ≥ 13°	Kl. 1**	Kl. 1
von < 13° bis ≥ 10°	Kl. 1*	Kl. 1*

Zuordnung von Zusatzmaßnahmen für Erlus Dachziegel
Dachneigung	min. Anf.	erhö. Anf.
≥ 25°	Kl. 5	Kl. 4
von < 25° bis ≥ 21°	Kl. 4	Kl. 3
von < 21° bis ≥ 17°	Kl. 3	Kl. 2
von < 17° bis ≥ 13°	Kl. 1**	Kl. 1
von < 13° bis ≥ 10°	Kl. 1*	Kl. 1*

* Maßnahmen zum Erhalt der Traglatten erforderlich, z. B. Traglatten aus feuchteresistenten Materialien, wasserabweisende Abdeckung der Traglatten, o.ä. ** Untergeordnete Gebäude wie z.B. Carports, Lagerschuppen, Terrassenüberdachungen u.a. haben ein geringeres Schutzbedürfnis. Bei diesen kann ggf. , wie auch bei nicht ausgebauten Kaltdachkonstruktionen auf das Einbinden der KOLA verzichtet werden und die regensichernde Zusatzmaßnahme als Klasse 2 ausgeführt werden. Dies ist einzelvertraglich zu vereinbaren.

Bei Gefahr von Eisruckstau durch oder um Einbauteile oder unter Solaranlagen empfehlen wir von erhöhten Anforderungen auszugehen.

Flächenziegel

ERLUS Standardzubehör

Ortgangziegel links

Ortgangziegel rechts

Pultdachziegel

Pultdach-Ortgangziegel links

Pultdach-Ortgangziegel rechts

Lüftungsziegel

Firstziegel Nr. 15

Firstabschlussziegel Nr. 15

Firstausgleichsziegel Nr. 15

Firstlüfterziegel Nr. 15 Lü

Firstanfangsziegel Nr. 15 Lü

Firstendziegel Nr. 15 Lü

Firstziegel Nr. 18

Firstabschlussziegel Nr. 18

Firstausgleichsziegel Nr. 18

Firstlüfterziegel Nr. 19 Lü

Firstanfangsziegel Nr. 19 Lü

Firstendziegel Nr. 19 Lü

Firstziegel Nr. 21

Firstabschlussziegel Nr. 21

Firstausgleichsziegel Nr. 21

ERLUS Markenzubehör

ALU-SYSTEM Sanitärlüfter DN 125 komplett

ALU-SYSTEM Antennenhaube

ALU-SYSTEM Durchführungsziegel für Solaranlagen

ALU-SYSTEM Schneefanggitterhalter

ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang

ALU-SYSTEM Schneefangdoppelrohrhalter

ALU-SYSTEM Schneefangrundrohr, 2 m lang

ALU-SYSTEM Rohrverbinder für Schneefangrundrohr

ALU-SYSTEM Rundholzhalter

ALU-SYSTEM Steigtritt

ALU-SYSTEM Rost 50 x 25 cm für Schornsteinfegerarbeiten

ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten

ALU-SYSTEM Verlängerungsrost 80 x 25 cm

ALU-SYSTEM Laufrosthalter unbeschichtet

ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A

ALU-SYSTEM Solarträger

KERAMIK Firstendscheibe mit ERLUS-Logo

KERAMIK Verlängerungsplatte universal für Firstabschlussziegel

KERAMIK Walmkappe für Firstziegel Nr. 15

KERAMIK Walmkappe für Firstziegel Nr. 18

KERAMIK Walmkappe für Firstziegel Nr. 19 Anfänger

KERAMIK Walmkappe für Firstziegel Nr. 19 Ender

KERAMIK Walmkappe für Firstziegel Nr. 21

KERAMIK Zeltdachspitze für Firstziegel Nr. 15

KERAMIK Gratanfänger für Firstziegel Nr. 15

KERAMIK Gratanfänger für Firstziegel Nr. 19

KERAMIK Gratanfänger für Firstziegel Nr. 21

Universal ERLUS Solarmodulstütze inkl. Lüftungsziegel als Set

Universal ERLUS Sturmklammer I M

Universal ERLUS Sturmklammer II M

Firstklammer Nr. 15 / 17

Firstklammer Nr. 15/17 Lü

Firstklammer Nr. 18/21

Firstklammer Nr. 19 Lü

Gratlüfterband aus Alu - 31 cm x 5 m

Traufenschutzband

Traufenlüfterkamm

Firstendscheibe aus Alu, flach

Geradlinig, zeitlos und vielseitig einsetzbar

Die klare Linienführung der Ergoldsbacher Reformpfanne SL ist zeitlos. Deshalb harmoniert sie mit vielen Haustypen und Baustilen. Die hinterdeckende Dachpfanne eignet sich sehr gut für die Sanierung, weil der variable Lattbereich von 33,5 bis 36,5 cm eine optimale Anpassung an bestehende Dächer ermöglicht. Aber auch im Neubau kann die Ergoldsbacher Reformpfanne SL optisch Akzente setzen, besonders bei modernen Baukörpern ohne Dachüberstand.

Bedarf / m²: ab 12,2 Stück

Mindestdachneigung: 10 °

Regeldachneigung: 25 °
