ERLUS Karat RS
Caractéristiques techniques
| Dimensions : | env. 27,0 x 43,5 cm |
| Pureau moyen : | env. 34,0 - 34,0 cm |
| Largeur utile : | env. 20,2 cm |
| Tuiles par m² : | env. 14,5 pièces |
| Poids au m², selon DIN 1055, lattage inclus : | env. 0,55 kN/m² |
| Poids réel au m² sans lattage : | env. 52 kg/m² |
| Nombre de pièces par palette : | |
| Poids de la palette : | |
| Paquets de : | 5 pièces |
| Groupe de pureau : | 34,0 cm |

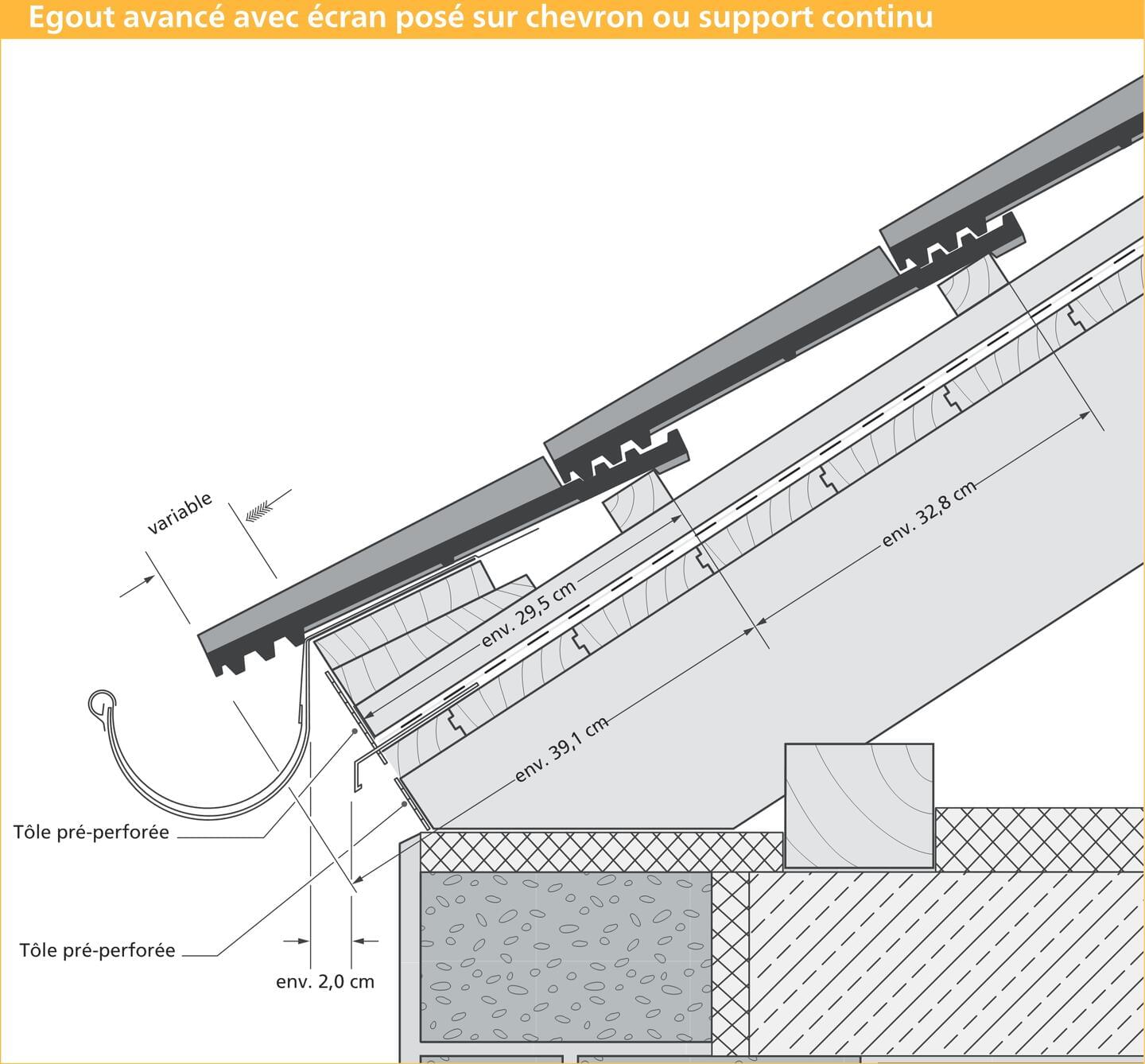

| Valeur moyenne lattage à l´égout | env. 29.5 cm |
| X (distance) en mm | avec tuiles de sous-faîtage 1) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Pente en ° | 10° | 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | 60° |
| Faîtière no. 17 | - | - | - | - | - | - | - | - | - | - | - |

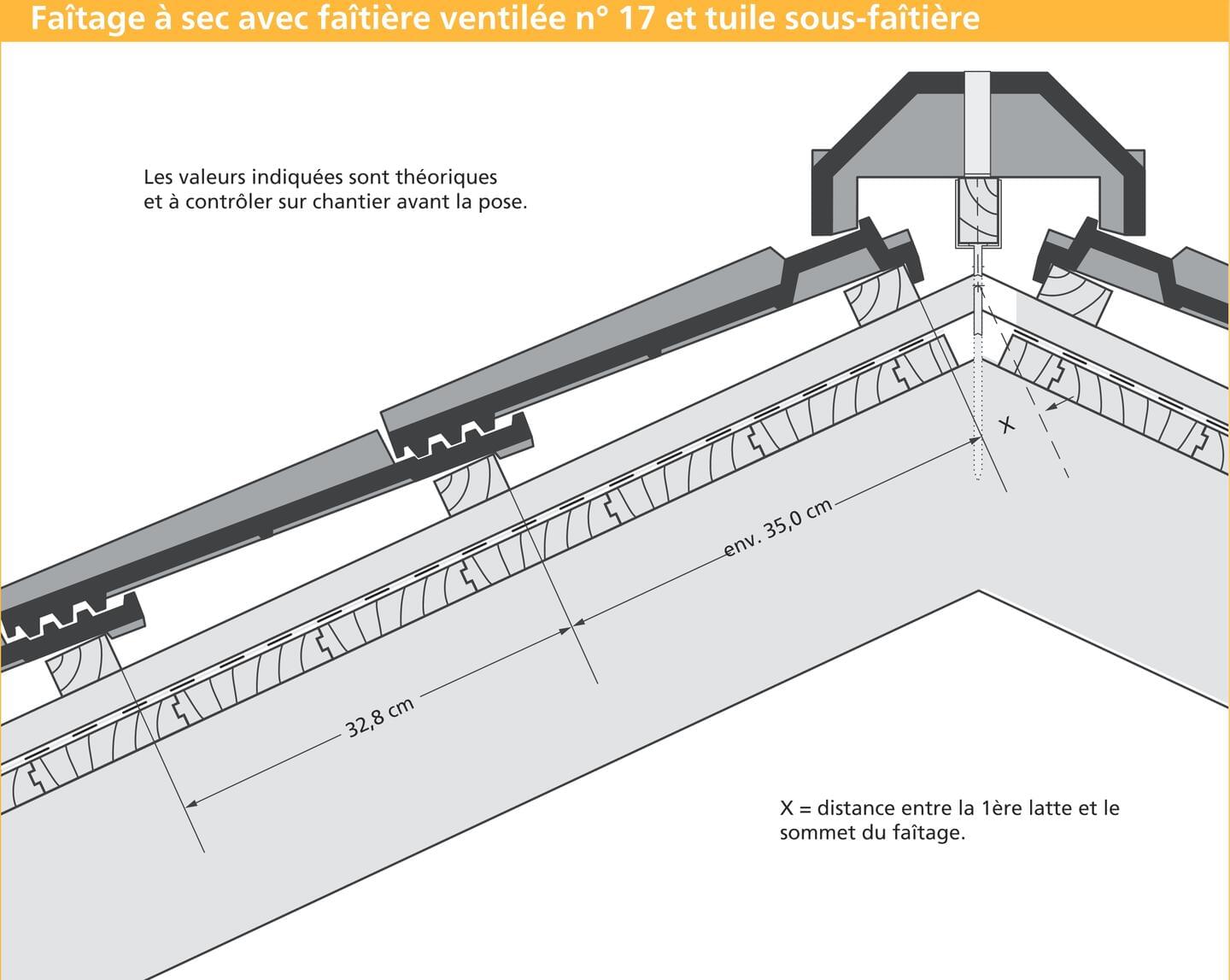

| Faîtière ventilée no. 17 Lü | 65 | 60 | 60 | 60 | 60 | 50 | 50 | 45 | 35²⁾ | - | - |
| Faîtière ventilée no. 19 Lü | 40 | 40 | 40 | 35 | 35 | 30 | 20 | 20 | 20 | - | - |
| X (distance) en mm | Distance entre l'axe du faîtage et la 1ère latte2) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Pente en ° | 10° | 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | 60° |
| Faîtière no. 17 | 65 | 65 | 60 | 60 | 60 | 50 | 55 | 50 | 40 | 45 | 40 |
| Faîtière ventilée no. 17 Lü | 65 | 65 | 60 | 60 | 60 | 50 | 55 | 55 | - | - | - |
| Faîtière ventilée no. 19 Lü | 55 | 50 | 45 | 45 | 45 | 45 | 35 | 30 | - | - | - |
1) sans closoir2) avec closoir
La mise en oeuvre des tuiles Karat® doit être conforme aux prescriptions du D.T.U. 40.21 (travaux de couverture en tuiles de terre cuite à emboîtement et à glissement) pour tout chantier réalisé en France.
Prescriptions de pose ERLUS pour la tuile Karat® et le type de sous-couverture à mettre en oeuvre selon la pente du toit ainsi que les contraintes supplémentaires constatées sur chantier
d‘après la fiche technique sous-toitures, écrans rigides de sous-toiture et écrans souples de sous-toitures de la ZVDH (Fédération Nationale des artisans couvreurs allemands) et d‘après les règles de base des couvreurs, pente nominale 16°, pente minimale 7°, selon les avancées technologiques actuelles.
Comme il existe des règlementations spécifiques de mise en oeuvre dans les différents pays européens, ce sont nos prescriptions de fabricant qui s ́appliquent dès lors qu ́elles vont au-delà de chacune des normes nationales.
Contraintes supplémentaires à prendre en compte et à additionner le cas échéant :
Utilisation :
Utilisation : Combles aménagés (2 contraintes)
Construction :
Formes de toitures particulières (par ex.toit en V/papillon); Rampants de grande longueur (> 10 m); Toitures avec de nombreux points singuliers (noues, lucarnes)
Condition climatiques :
Situation exposée; Localisation extrême; Zone très enneigée; Zone très exposée au vent
Installation techniques :
Installations techniques : Panneaux solaires intégrés ou en surtoiture; Système de climatisation sur le toit; Installation d´antenne; Système de circulation sur le toit; Fenêtre de toit
Classes
Classe 1:
Membrane étanche à l´eau recouvrant la contrelatte, soudée ou collée
Classe 2:
Sous-couverture sécurisée à la pluie comme complément d´étanchéité simple posée sous la contrelatte avec traitement consolidé des joints/raccords et étanchéité des clous posés sous la contrelatte
Classe 3:
Ecran souple ou rigide posé sur un support continu (isolant ou voligeage) avec traitement consolidé des joints/raccords et étanchéité des clous sous la contrelatte Ecran souple posé sur support discontinu (sans isolant en contact) avec un traitement consolidé des joints/raccords et étanchéité des clous sous la contrelatte
Classe 4:
Sous-toiture souple ou rigide posée sur support continu (isolant ou voligeage) avec traitement consolidé des joints Sous-toiture bitumineuse posée sur support continu (isolant ou voligeage) avec chevauchement et clouage des lés Ecran souple posé sur support discontinu (sans isolant en contact) avec traitement consolidé des joints/raccords
Classe 5:
Ecran de sous-toiture souple ou rigide posé sur support continu (isolant ou voligeage) avec chevauchement des lés
Classe 6:
Ecran souple de sous-toiture posé sur support discontinu (sans isolant en contact) avec chevauchement des lés
| Pente du toit | exigence min. | une contrainte supplémentaire* | deux autres contraintes supplémentaires* | trois autres contraintes supplémentaires* |
|---|---|---|---|---|
| ≥ 16° | Classe 6 | Classe 6 | Classe 5 | Classe 4 |
| de < 16° à ≥ 12° | Classe 4 | Classe 4 | Classe 3 | Classe 3 |
| de < 12° à ≥ 10° | Classe 3 | Classe 3 | Classe 3 | Classe 3 |
| de < 10° à ≥ 7° | Classe 2 | Classe 2 | Classe 1 | Classe 1 |
| Pente du toit | exigence min. | une contrainte supplémentaire* |
|---|---|---|
| ≥ 16° | Classe 6 | Classe 6 |
| de < 16° à ≥ 12° | Classe 4 | Classe 4 |
| de < 12° à ≥ 10° | Classe 3 | Classe 3 |
| de < 10° à ≥ 7° | Classe 2 | Classe 2 |
| Pente du toit | deux autres contraintes supplémentaires* | trois autres contraintes supplémentaires* |
| ≥ 16° | Classe 5 | Classe 4 |
| de < 16° à ≥ 12° | Classe 3 | Classe 3 |
| de < 12° à ≥ 10° | Classe 3 | Classe 3 |
| de < 10° à ≥ 7° | Classe 1 | Classe 1 |

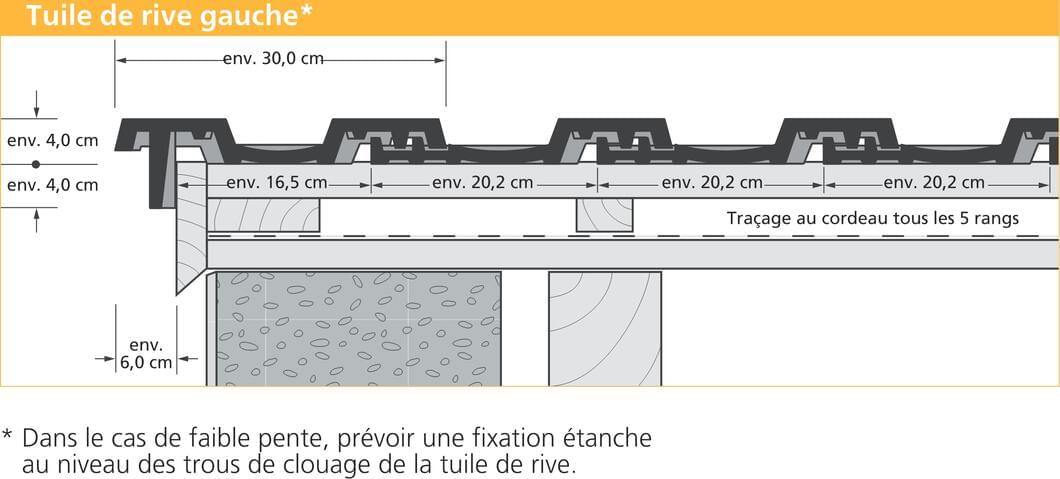

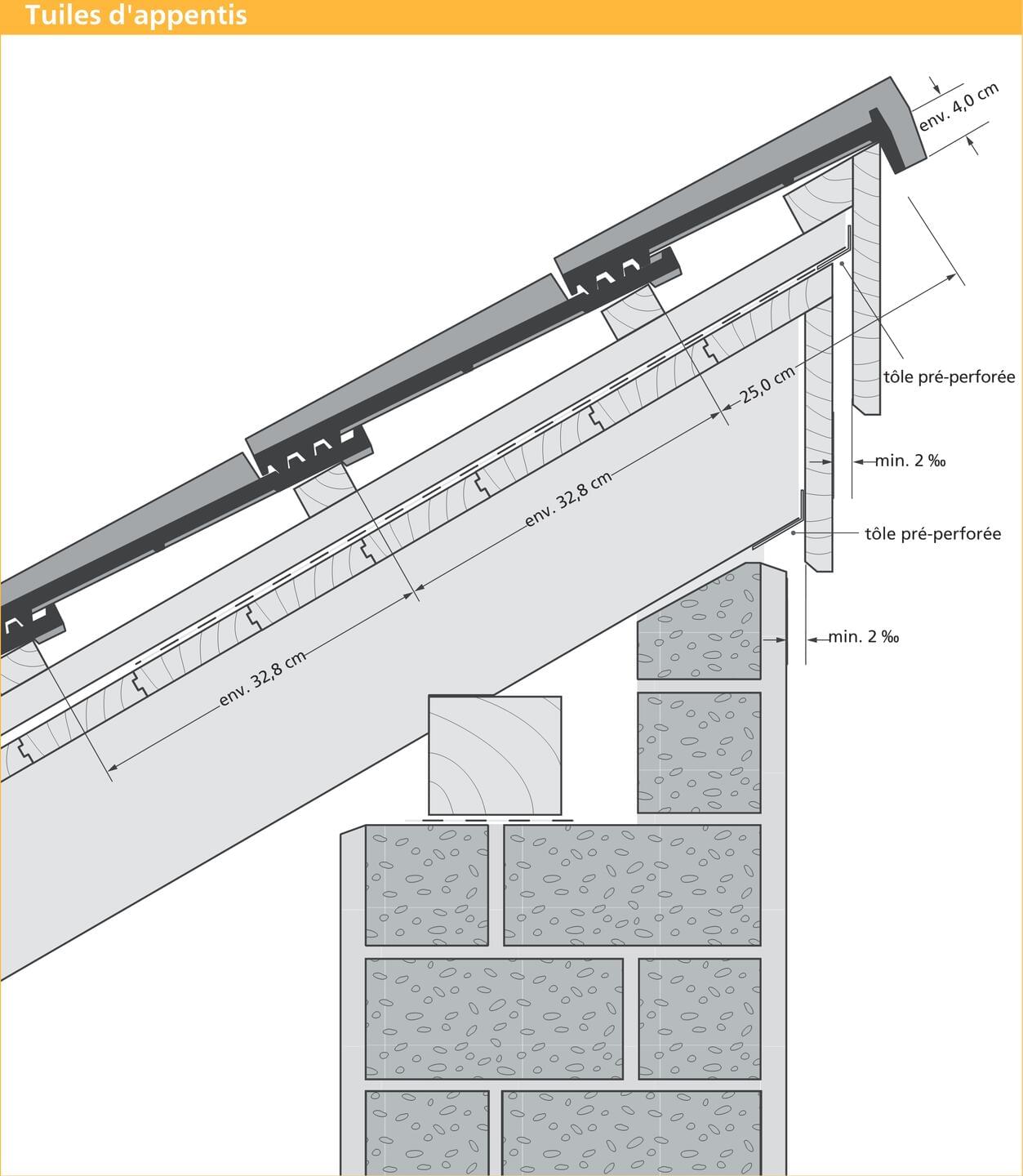

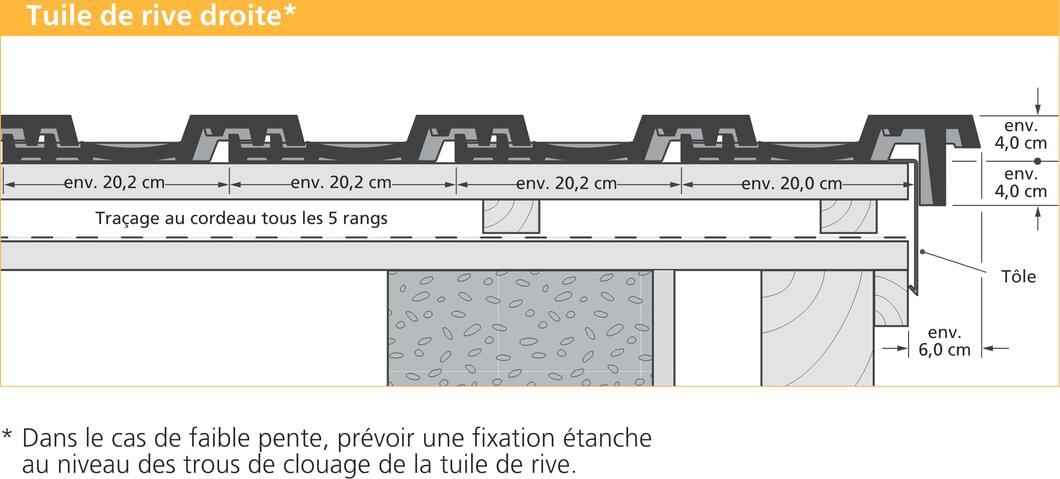

Dessins techniques
Argumentaire Karat RS
Unique sur le marché
Gamme complète d ́accessoires de qualité y compris tuiles en aluminium.
Quadruple recouvrement à l´angle des tuiles avec goupille de verrouillage en protection.
Design exclusif Alternative originale et fonctionnelle aux tuiles à pureau plat
Pente nominale (sans écran) : 16°
Grand choix de coloris
Particulièrement résistante à la pénétration des eaux pluviales grâce à son triple emboîtement en tête et à son double emboîtement latéral.
Lauréate du IF-Design-Award
Lauréate du reddot design award
Tuile standard
