Ergoldsbacher Karat XXL

Farbpalette

Rot

2006: Ergoldsbacher Karat® XXL

Technische Daten

Größe:	ca. 32,5 x 48,0 cm
Lattweite:	ca. 38,5 - 40,5 cm
Mittlere Deckbreite:	ca. 26,7 cm
Bedarf je m²:	ab 9,0 Stück
Gewicht nach DIN 1055 einschl. Lattung:	ca. 0,55 kN/m²
Realgewicht ohne Lattung:	ca. 47,7 kg/m²
Paletteninhalt:	224 Stück
Palettengewicht:	ca. 1.235 kg
Bündelgröße:	4 Stück
Hagelwiderstandsklasse (HW):	4
Lattweitengruppe:	38,5 cm

Weitere technische Daten

Lattweite Firstanschlussziegel	ca. 39,0 - 41,0 cm
Lattweite Pultdachziegel	ca. 28,0 cm
Schnürmaß Ortgangziegel links	ca. 25.5 cm
Schnürmaß Ortgangziegel rechts	ca. 25 cm
Mittleres Traufenlattmaß	ca. 37 cm

Maßangaben für Ausführung mit Flächenziegeln und Firstanschlussziegeln
X-Maß LAF in mm	Firstanschlussziegel¹⁾
Dachneigung in °	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
Firstziegel Nr. 17	50	50	40	40	35	35	35	30	30	-	-
Firstlüfterziegel Nr. 17 Lü	55	50	45	45	40	40	40	30	-	-	-
Firstlüfterziegel Nr. 19 Lü	40	30	30	30	-	-	-	-	-	-	-

X-Maß LAF in mm	Maßangaben für Ausführung mit Flächenziegeln²⁾
Dachneigung in °	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
Firstziegel Nr. 17	55	50	45	45	40	40	40	45	-	-	-
Firstlüfterziegel Nr. 17 Lü	60	55	50	50	45	45	-	-	-	-	-
Firstlüfterziegel Nr. 19 Lü	-	-	-	-	-	-	-	-	-	-	-

1) ohne Alu-First- und Gratlüfterband 2) mit Alu-First- und Gratlüfterband

Zuordnung von Zusatzmaßnahmen für den Ergoldsbacher Karat XXL

Regeldachneigung 22°, Mindestdachneigung 10°, entsprechend den allgemein anerkannten Regeln der Technik (nach dem ZVDH-Merkblatt Unterdächer, Unterdeckungen und Unterspannungen und den Grundregeln des DDH)
Länderspezifsche Baunormen und/oder Regelwerke sind einzuhalten, wenn vertraglich nichts Abweichendes vereinbart wird.

Mehr zum Thema „geeignete regensichernde Zusatzmaßnahmen” finden Sie in unserer technischen Information für Planer und Verarbeiter.

Erhöhte Anforderungen sind:
- große Sparrenlängen > 10m
- konzentrierter Wasserlauf auf Teilflächen des Daches, z.B. unterhalb von Regenfallrohren, Zusammenführungen von Kehlen o.ä.
- besondere Dachflächen wie geschweifte Gauben, Tonnen- und Kegeldächer
- schneereiche Gebiete ≥ 1,5 kN/qm Bodenschneelast
- windreiche Gebiete der Windlastenzone 4 oder Kamm- und Gipfellagen oder Schluchtenbildung

Klassen
Klasse 1: wasserdichtes Unterdach aus Abdichtungsbahnen oder nahtgefügte Unterdeckung aus diffusionsoffener UDB-eA (jeweils mit eingebundener Konterlattung)
Klasse 2: regensicheres Unterdach aus Abdichtungsbahnen oder nahtgefügte Unterdeckung aus UDB-eA (jeweils mit offen liegender Konterlattung auf Nageldichtband / - masse)
Klasse 3: verklebte Unterspannung/Unterdeckung mit Nageldichtband /-masse / - durch ETB/ETA nachgewiesenene Nageldichtung, oder Holzunterdeckplatten
Klasse 4: verklebte Unterspannung oder Unterdeckung
Klasse 5: Unterspannung oder Unterdeckung

Zuordnung von Zusatzmaßnahmen für Erlus Dachziegel
Dachneigung	min. Anf.	erhö. Anf.
≥ 22°	Kl. 5	Kl. 4
von < 22° bis ≥ 18°	Kl. 4	Kl. 3
von < 18° bis ≥ 14°	Kl. 3	Kl. 2
von < 14° bis ≥ 10°	Kl. 1	Kl. 1

Zuordnung von Zusatzmaßnahmen für Erlus Dachziegel
Dachneigung	min. Anf.	erhö. Anf.
≥ 22°	Kl. 5	Kl. 4
von < 22° bis ≥ 18°	Kl. 4	Kl. 3
von < 18° bis ≥ 14°	Kl. 3	Kl. 2
von < 14° bis ≥ 10°	Kl. 1	Kl. 1

Wir empfehlen Ausführungen die dem Stand der Technik oder dem Stand von Wissenschaft und Technik entsprechen einzelvertraglich zu vereinbaren.

Technische Zeichnungen

Diese Argumente sprechen für den
Ergoldsbacher Karat XXL

Leichtes Handling 5,3 kg pro Stück, 4er-Bündel
Doppelte Kopf- und Seitenverfalzung
Hohe Regeneintragssicherheit durch doppelte Kopf- und Seitenverfalzung
reddot design award-Gewinner
Profitabel bei Großflächen, in der Unterkonstruktion, 10er-Format
Regeldachneigung 22°
20 mm Verschiebebereich
Lattweitengruppe 38,5 cm Modell aus der XXL-Familie

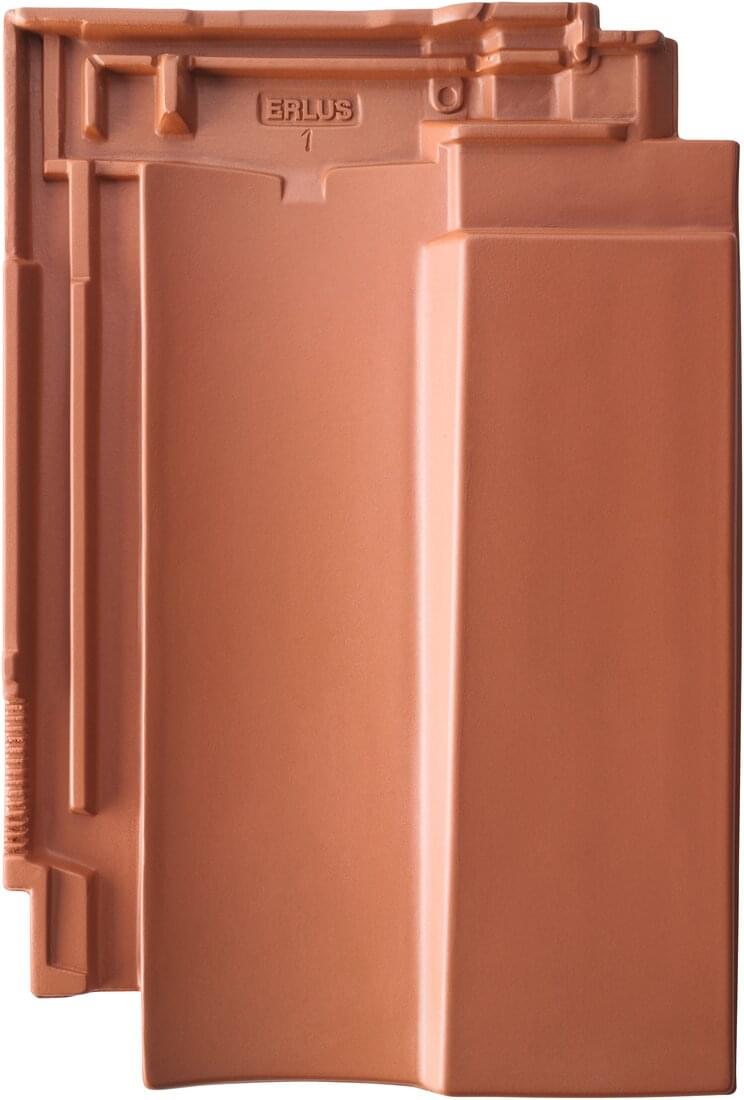

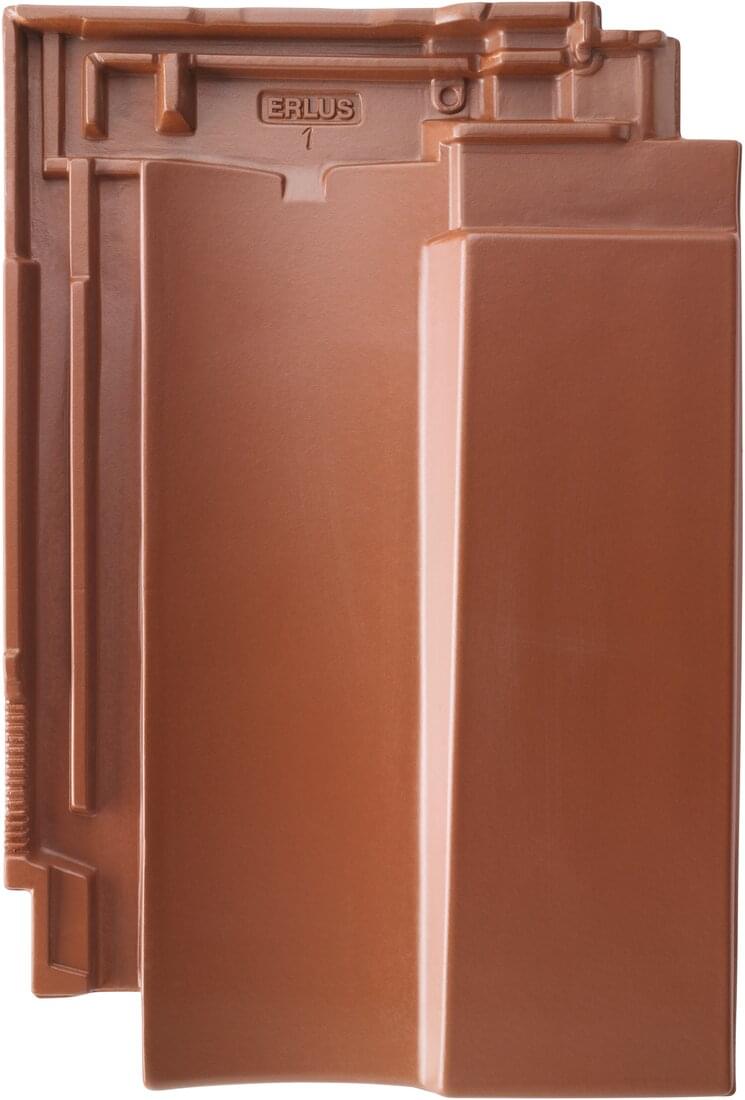

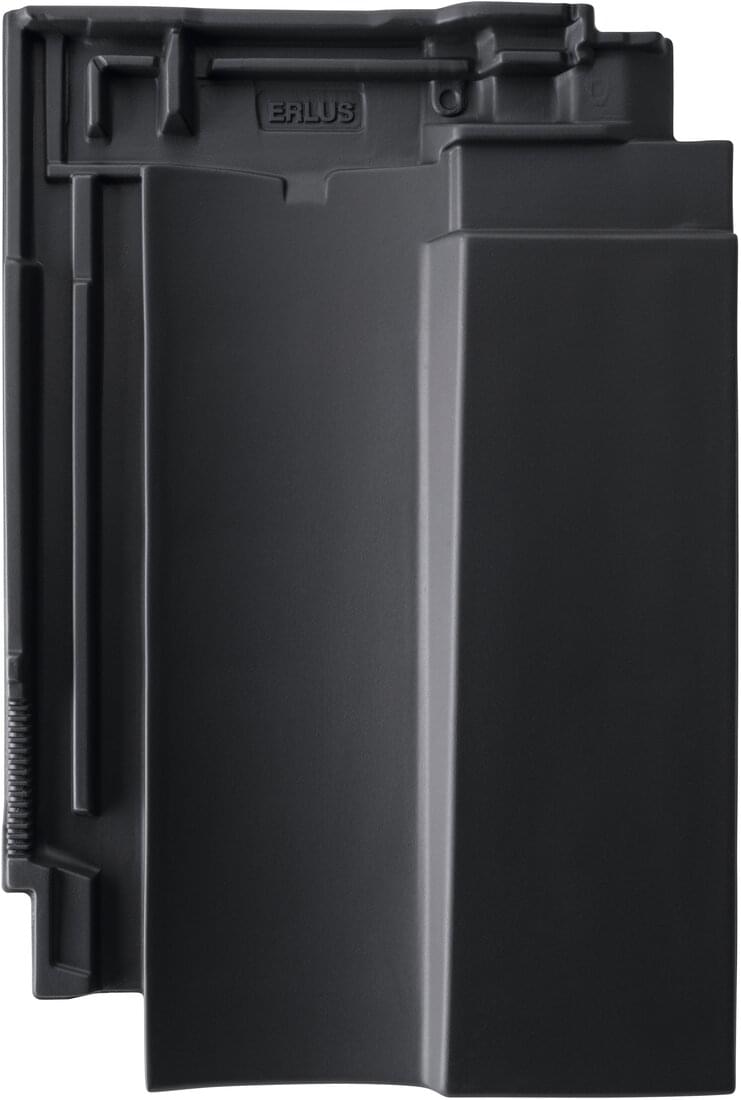

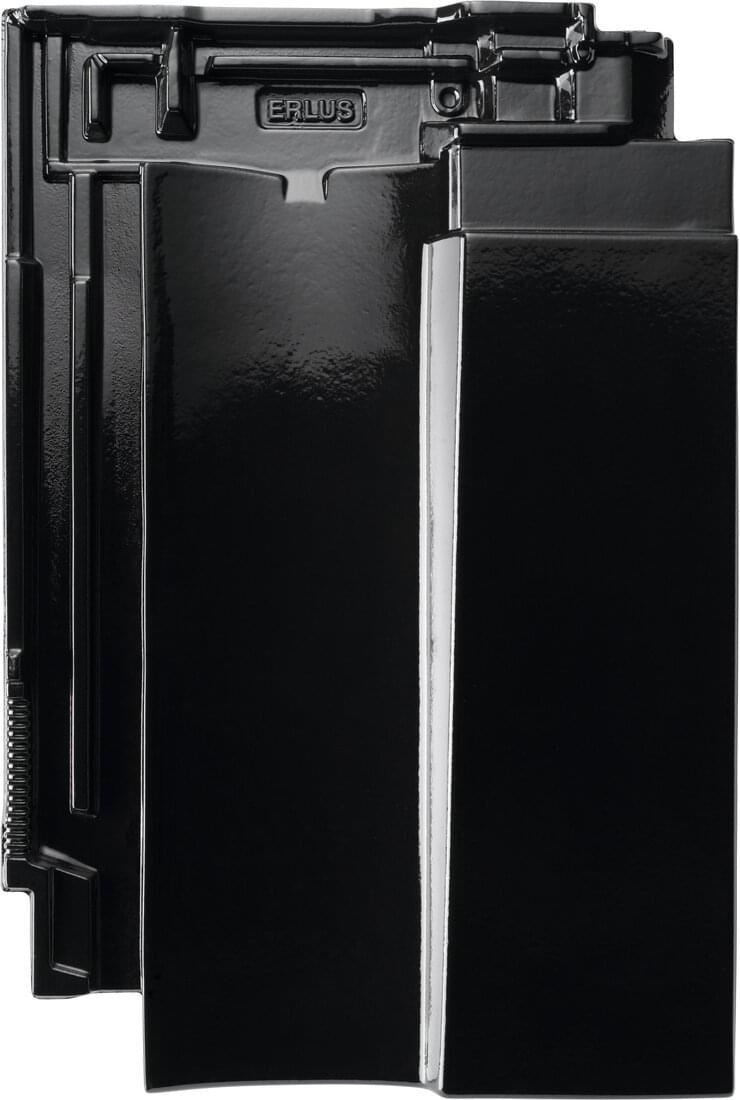

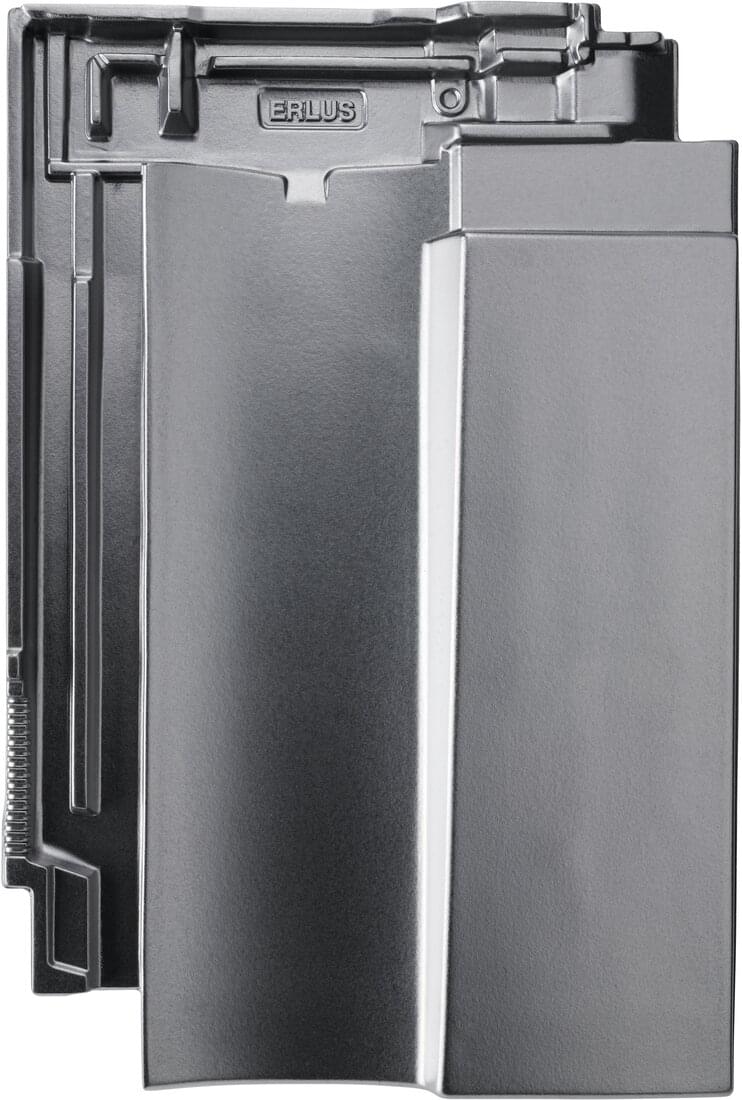

Flächenziegel

ERLUS Standardzubehör

Ortgangziegel links

Ortgangziegel rechts

Firstanschlussziegel

Firstanschluss-Ortgangziegel links

Firstanschluss-Ortgangziegel rechts

Pultdachziegel

Pultdach-Ortgangziegel links

Pultdach-Ortgangziegel rechts

Lüftungsziegel

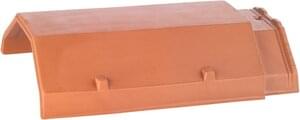

Firstziegel Nr. 17

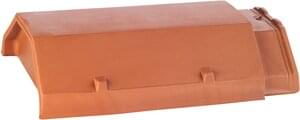

Firstabschlussziegel Nr. 17

Firstausgleichsziegel Nr. 17

Firstlüfterziegel Nr. 17 Lü

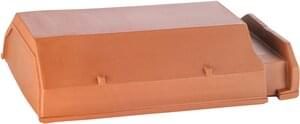

Firstanfangsziegel Nr. 17 Lü

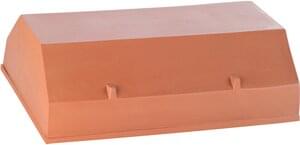

Firstendziegel Nr. 17 Lü

ERLUS Markenzubehör

ALU-SYSTEM Sanitärlüfter DN 125 komplett

ALU-SYSTEM Antennenhaube

ALU-SYSTEM Durchführungsziegel für Solaranlagen

ALU-SYSTEM Schneefanggitterhalter

ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang

ALU-SYSTEM Schneefangdoppelrohrhalter

ALU-SYSTEM Schneefangrundrohr, 2 m lang

ALU-SYSTEM Rohrverbinder für Schneefangrundrohr

ALU-SYSTEM Rundholzhalter

ALU-SYSTEM Steigtritt

ALU-SYSTEM Rost 50 x 25 cm für Schornsteinfegerarbeiten

ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten

ALU-SYSTEM Verlängerungsrost 80 x 25 cm

ALU-SYSTEM Laufrosthalter unbeschichtet

ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A

ALU-SYSTEM Solarträger

KERAMIK Verlängerungsplatte universal für Firstabschlussziegel

KERAMIK Walmkappe für Firstziegel Nr. 17

KERAMIK Gratanfänger für Firstziegel Nr. 17

Universal ERLUS Solarmodulstütze inkl. Lüftungsziegel als Set

Universal ERLUS Sturmklammer I M

Universal ERLUS Sturmklammer II M

Firstklammer Nr. 15 / 17

Firstklammer Nr. 15/17 Lü

Gratlüfterband aus Alu - 31 cm x 5 m

Traufenlüfterkamm

Firstendscheibe aus Alu, flach

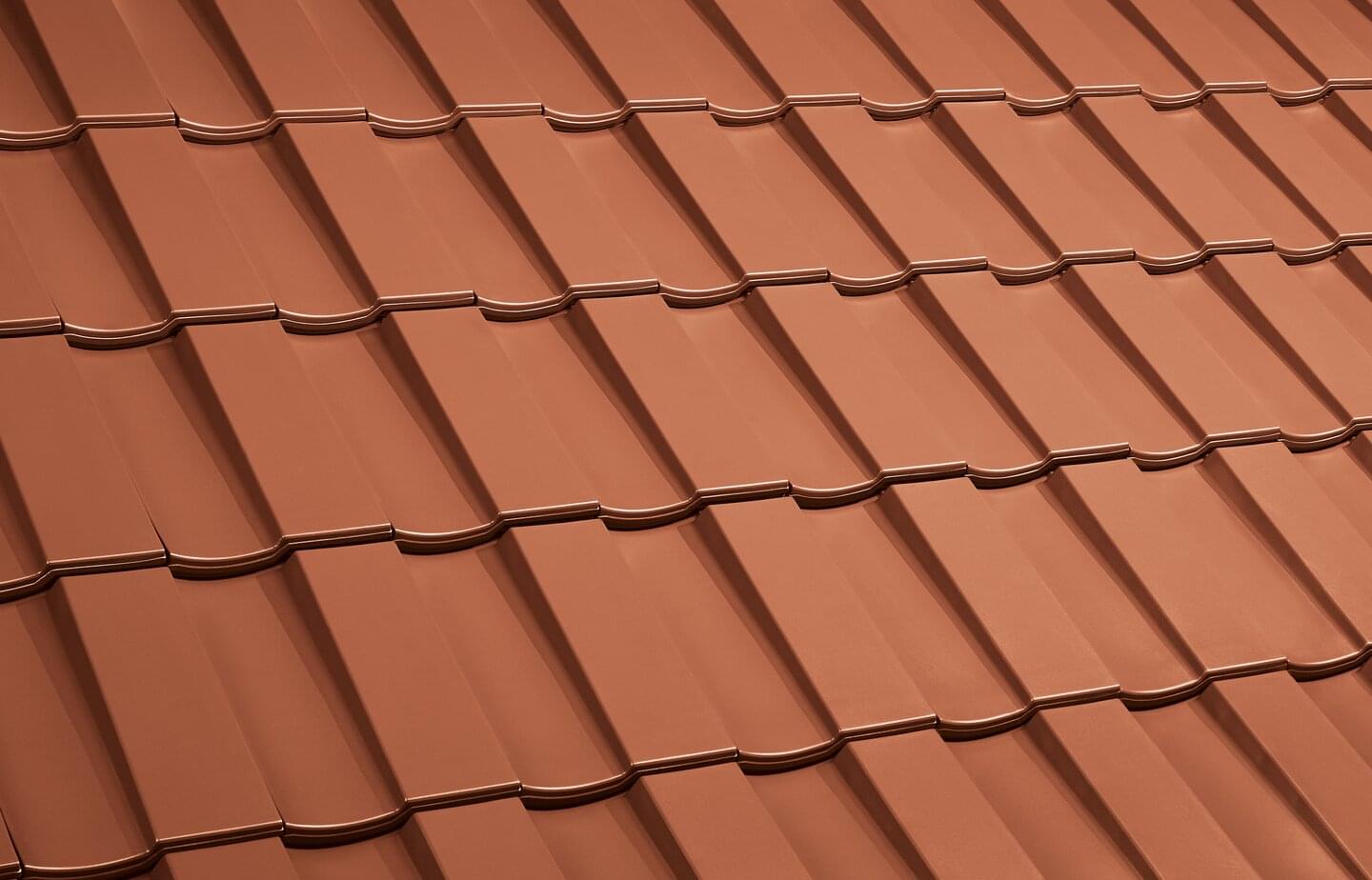

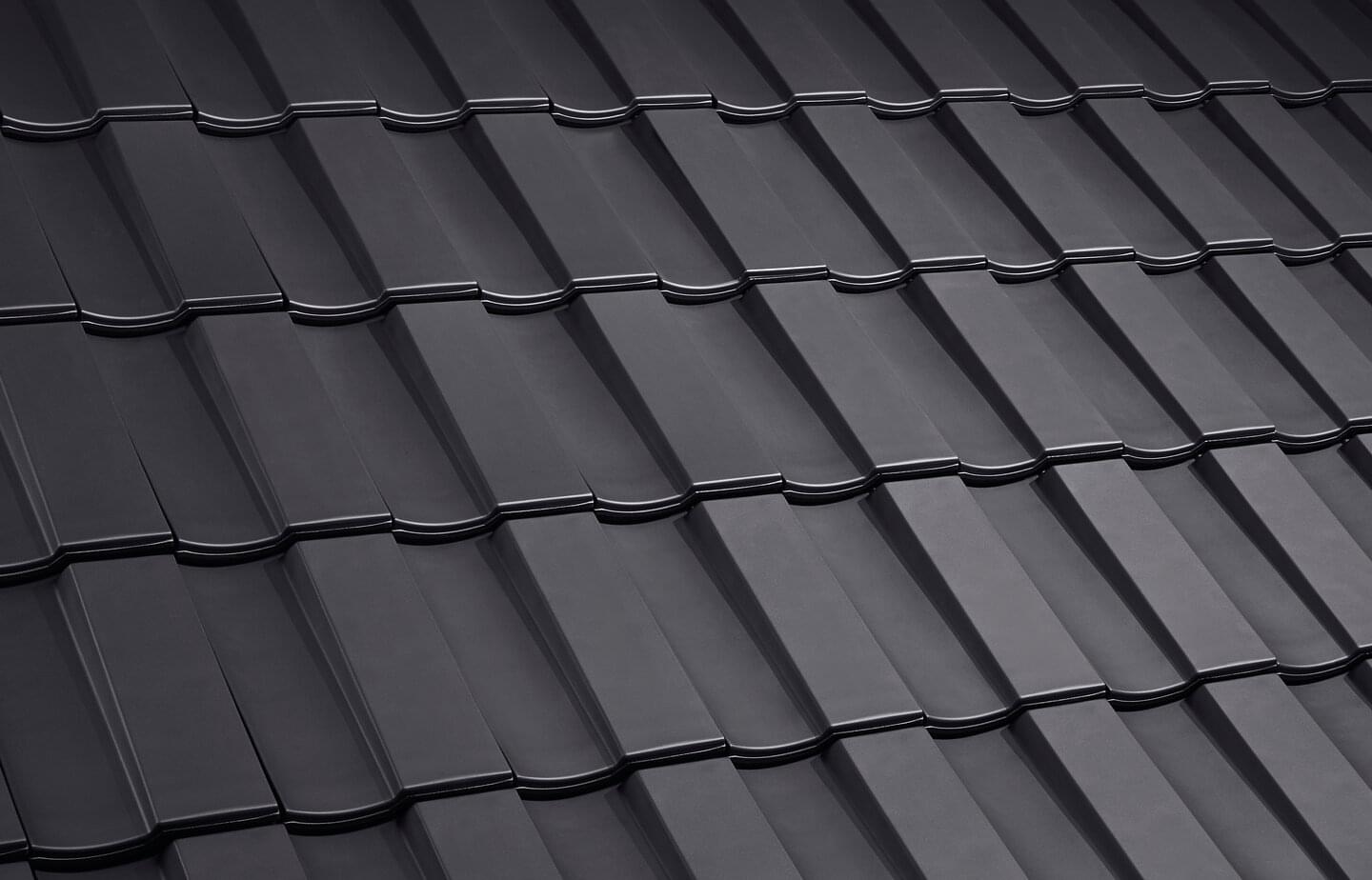

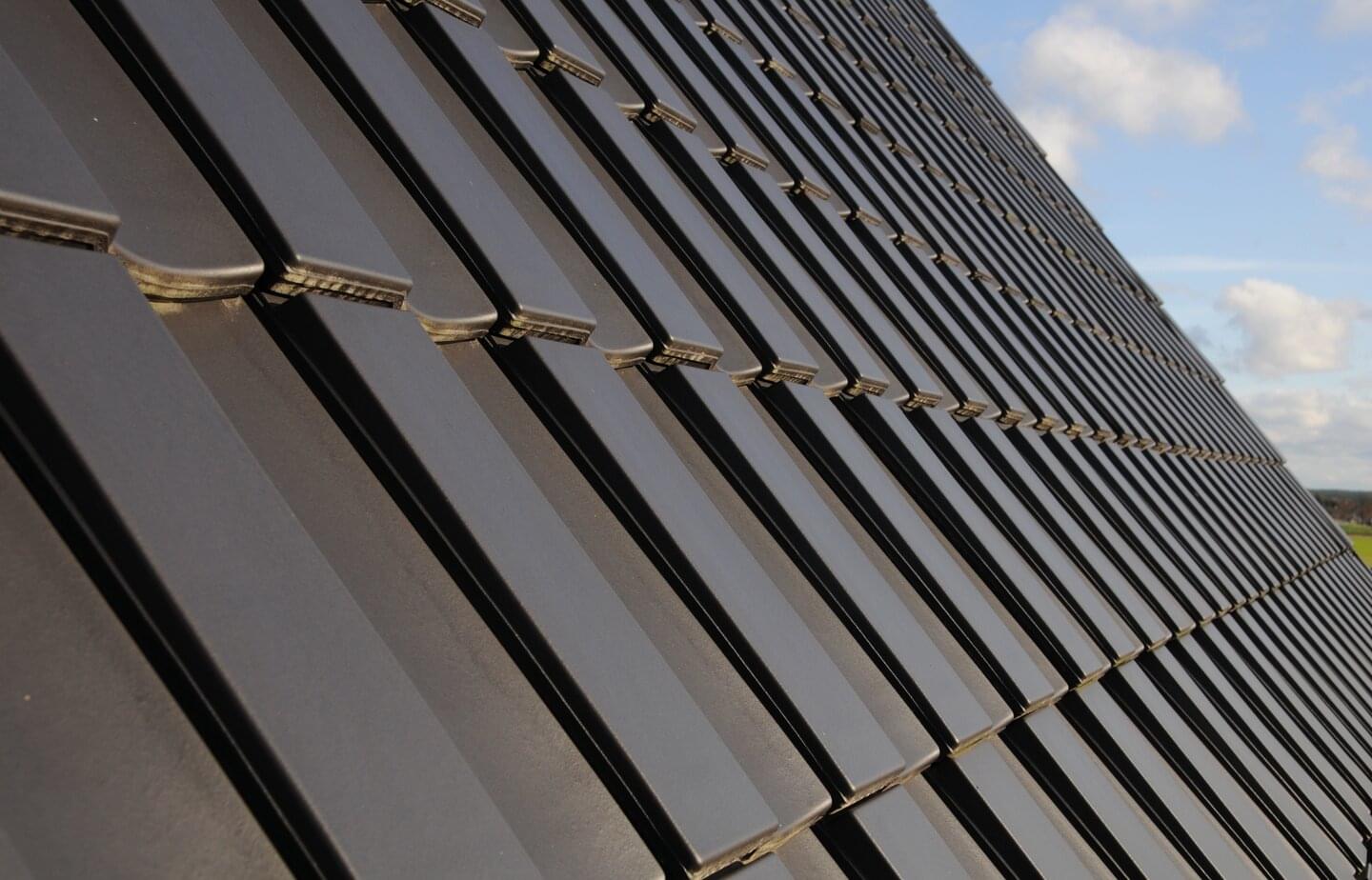

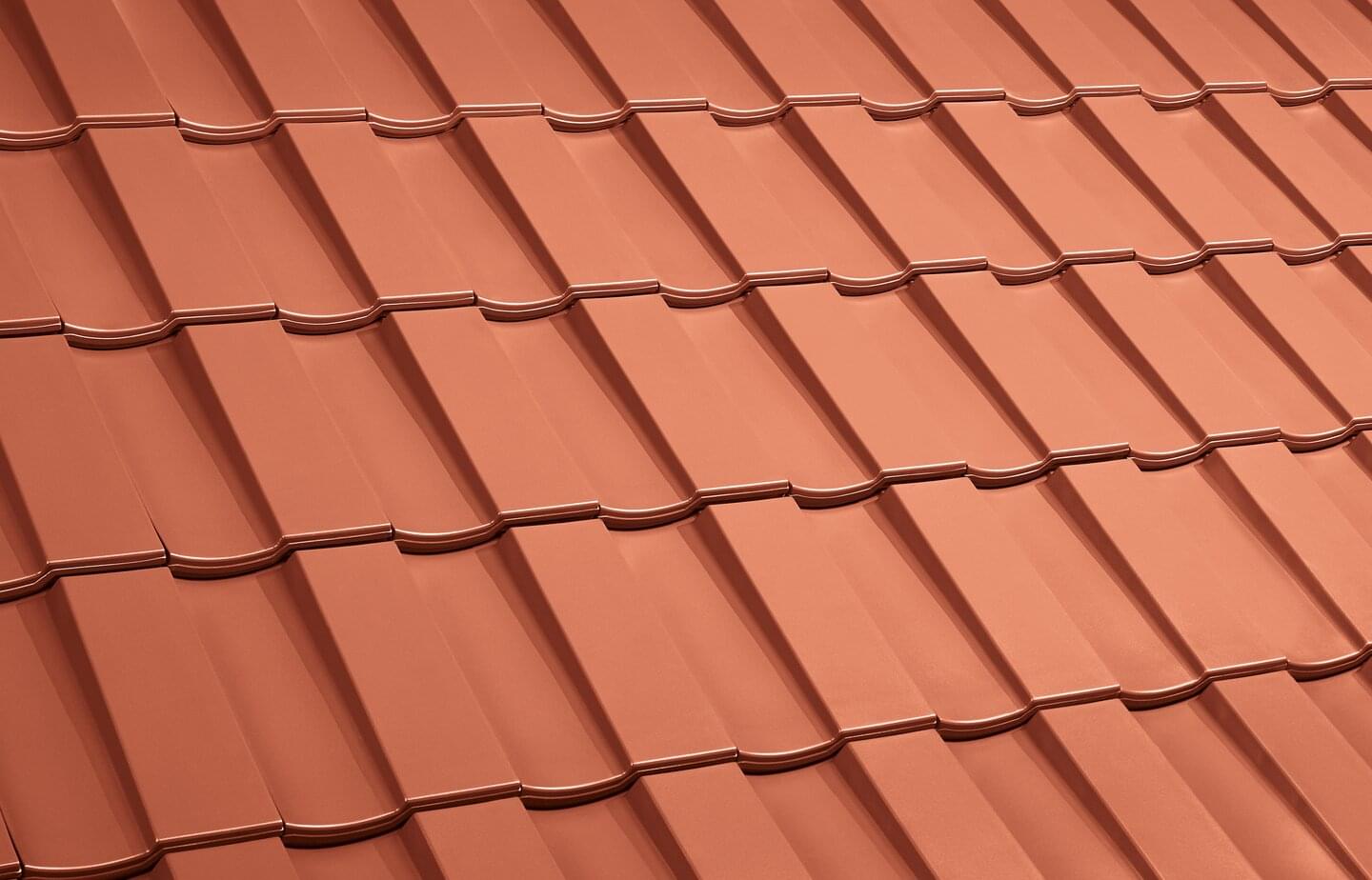

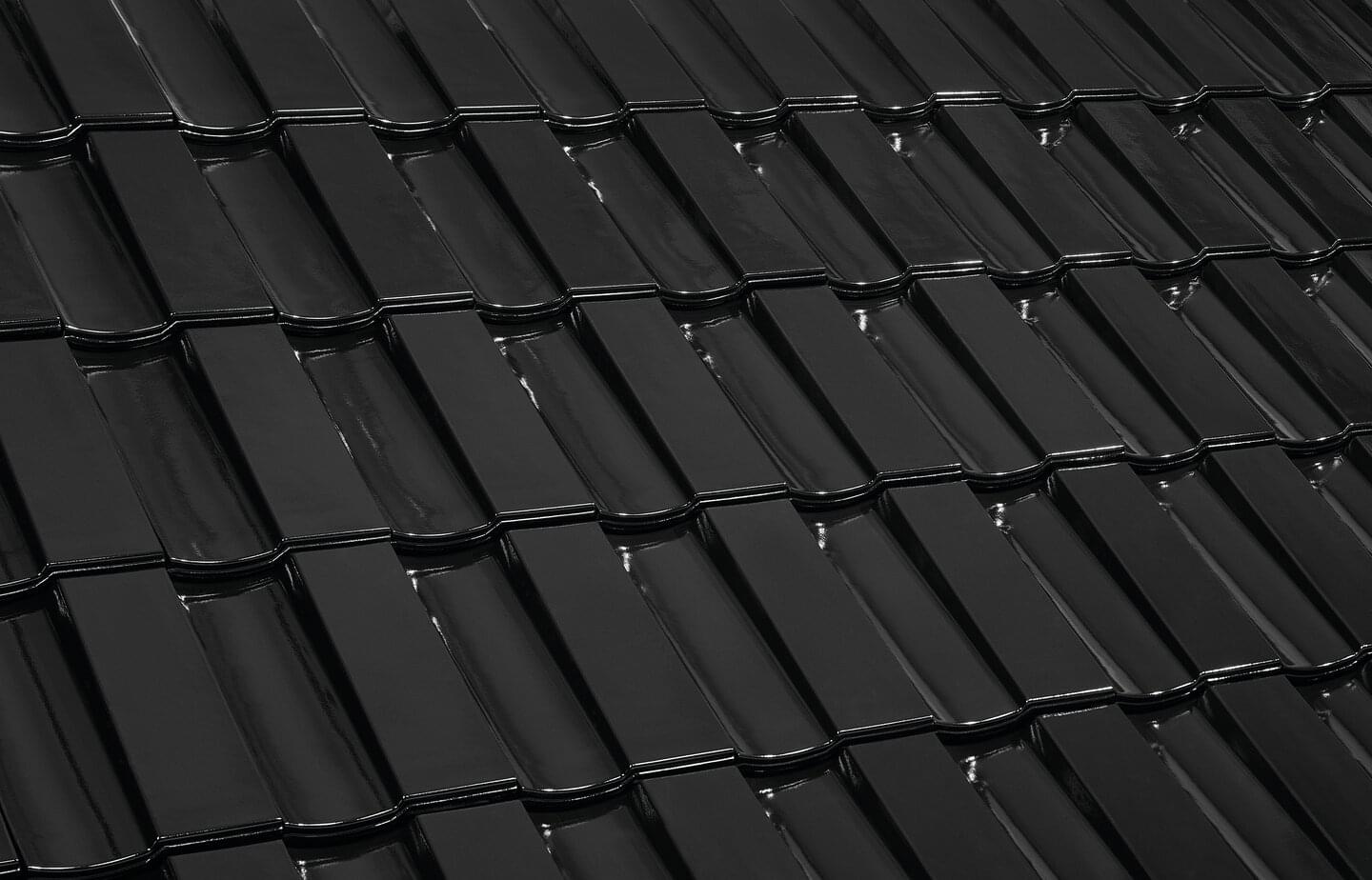

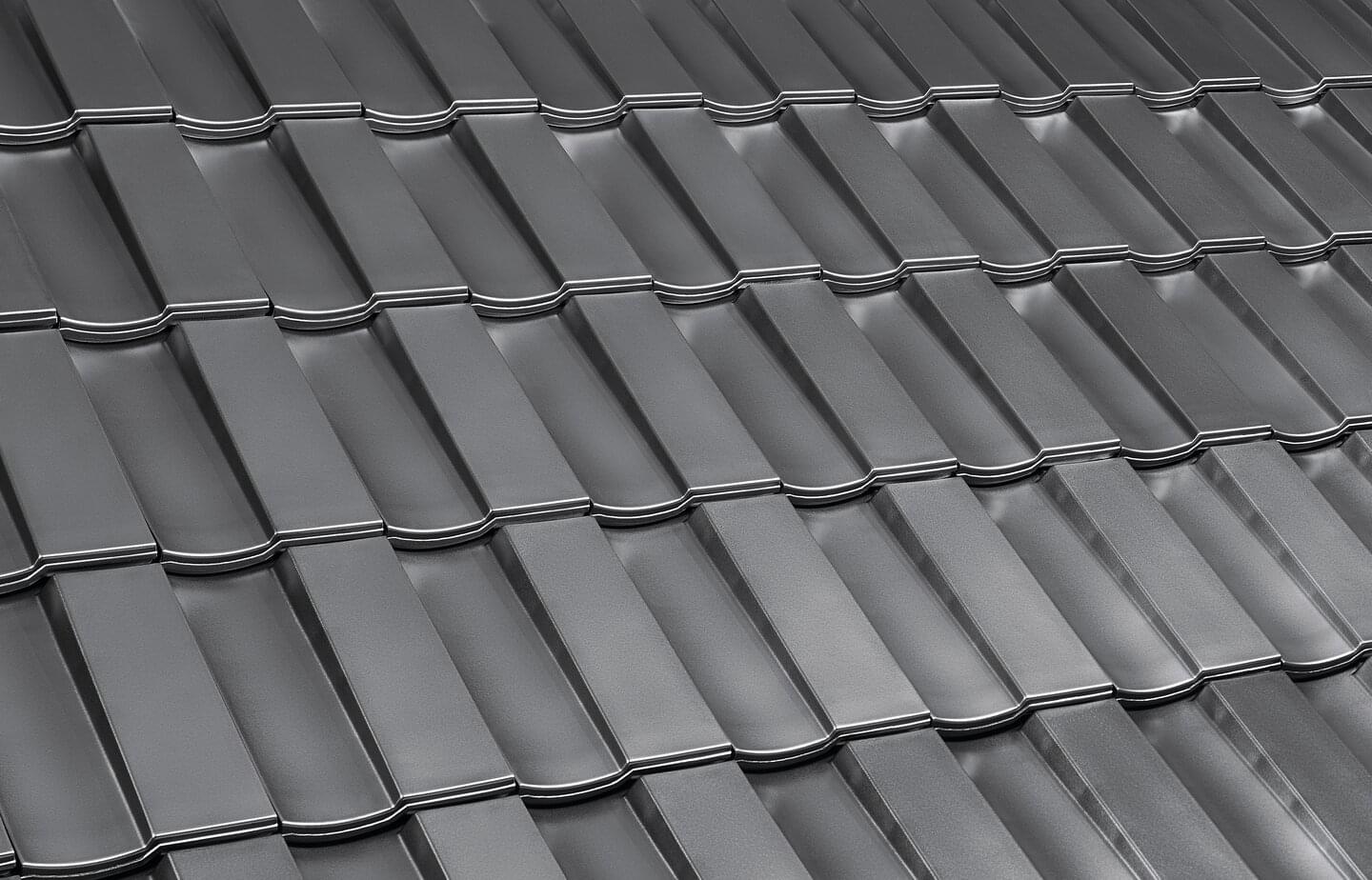

Dachflächen

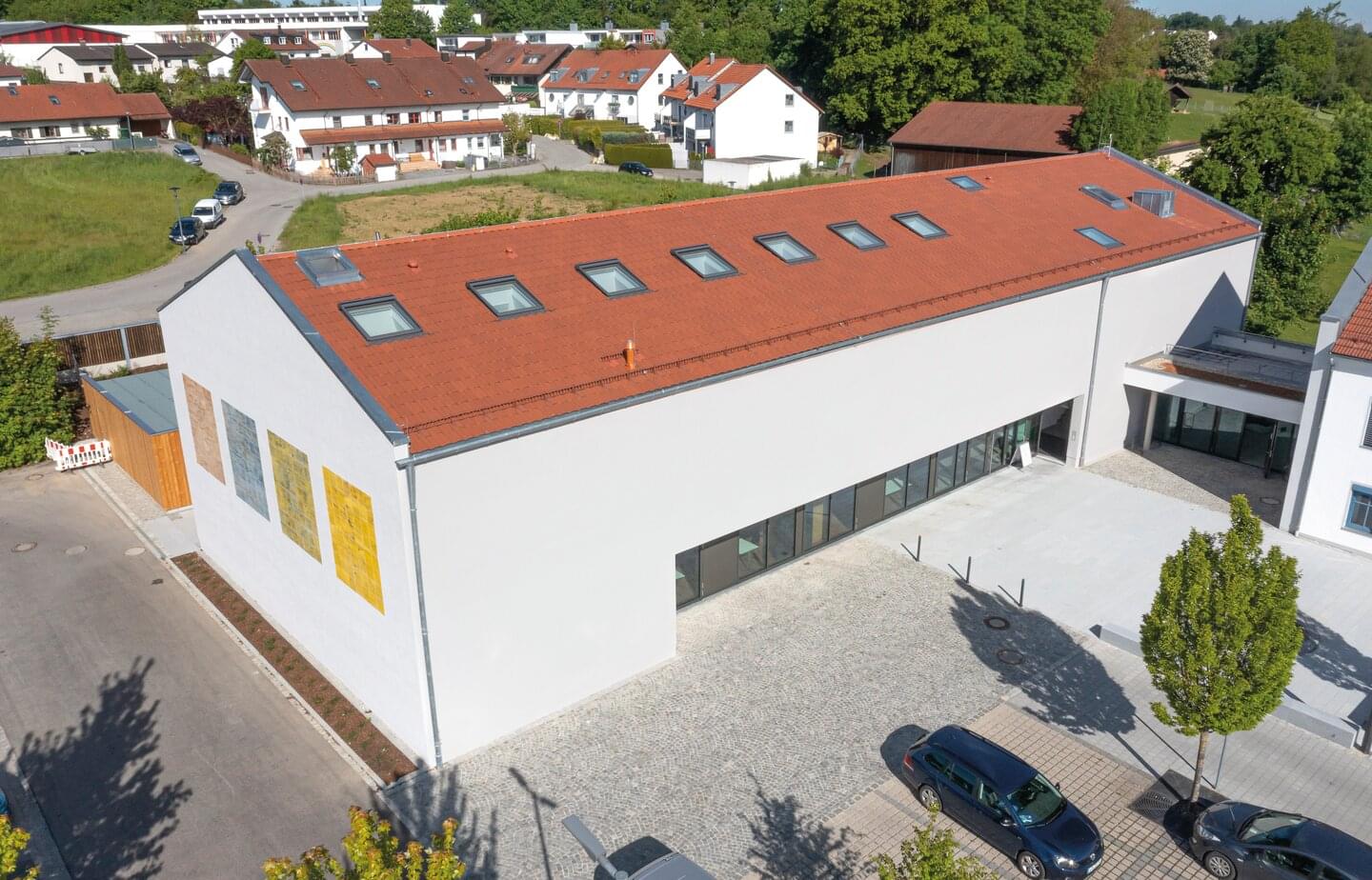

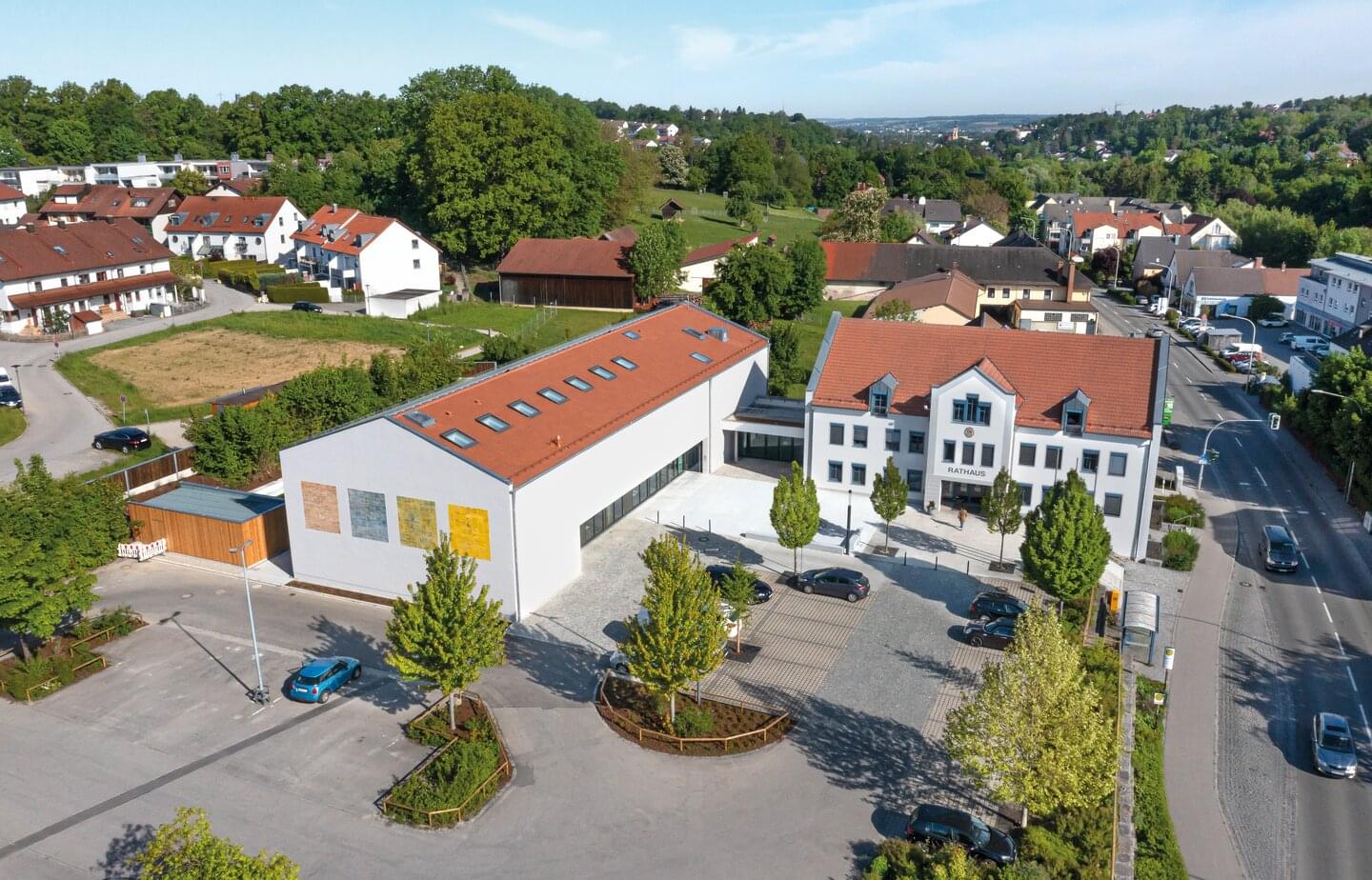

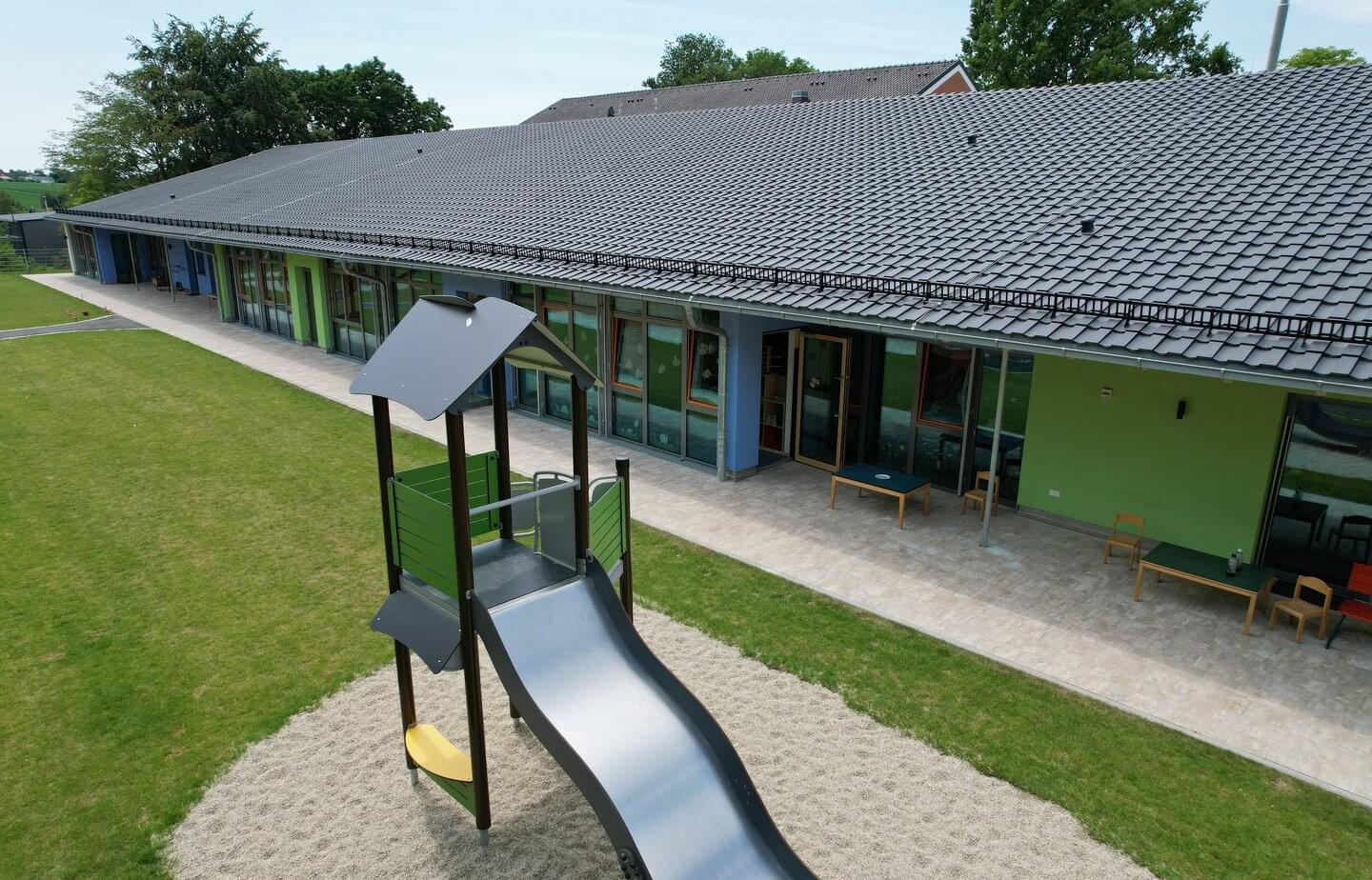

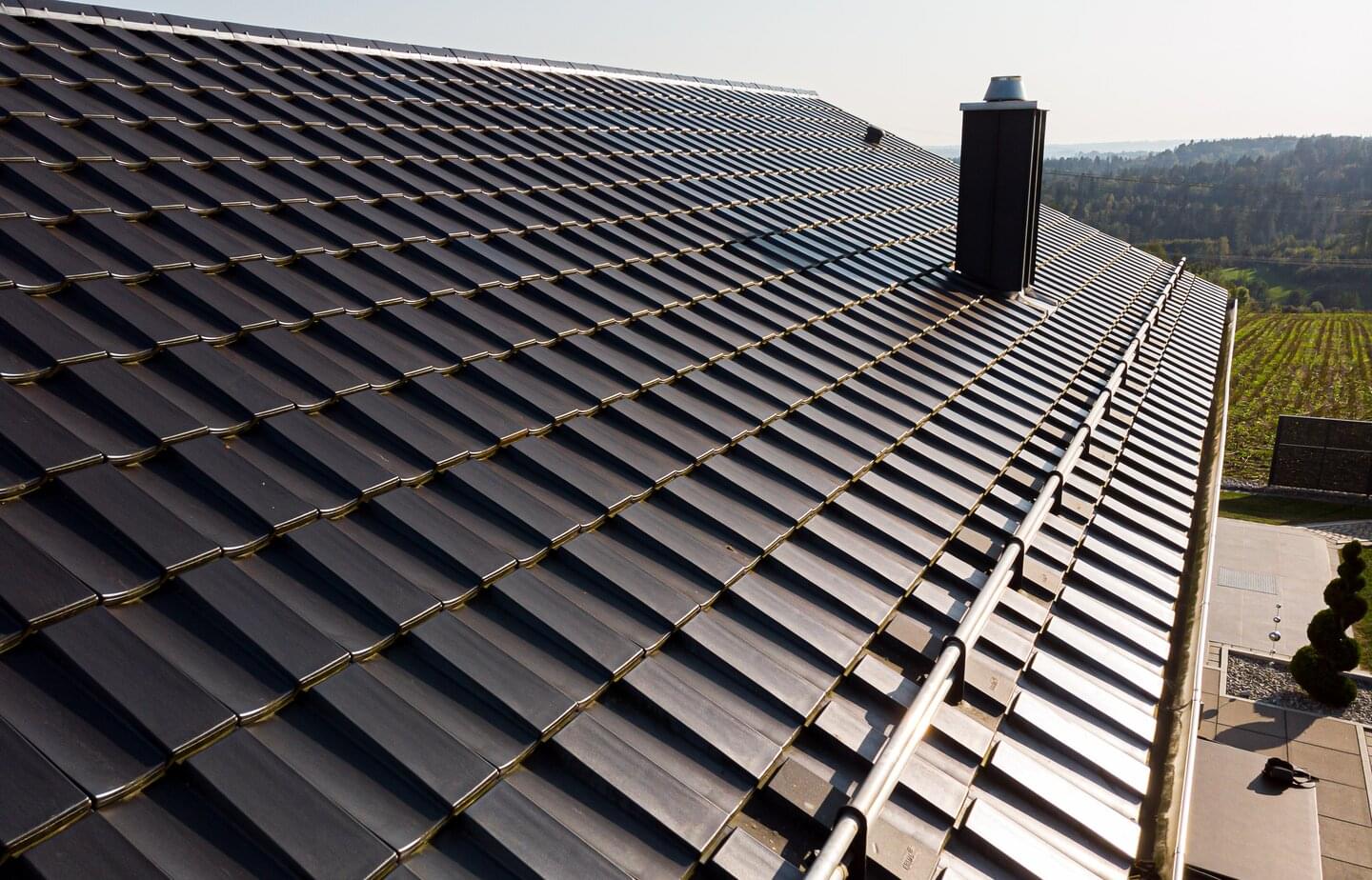

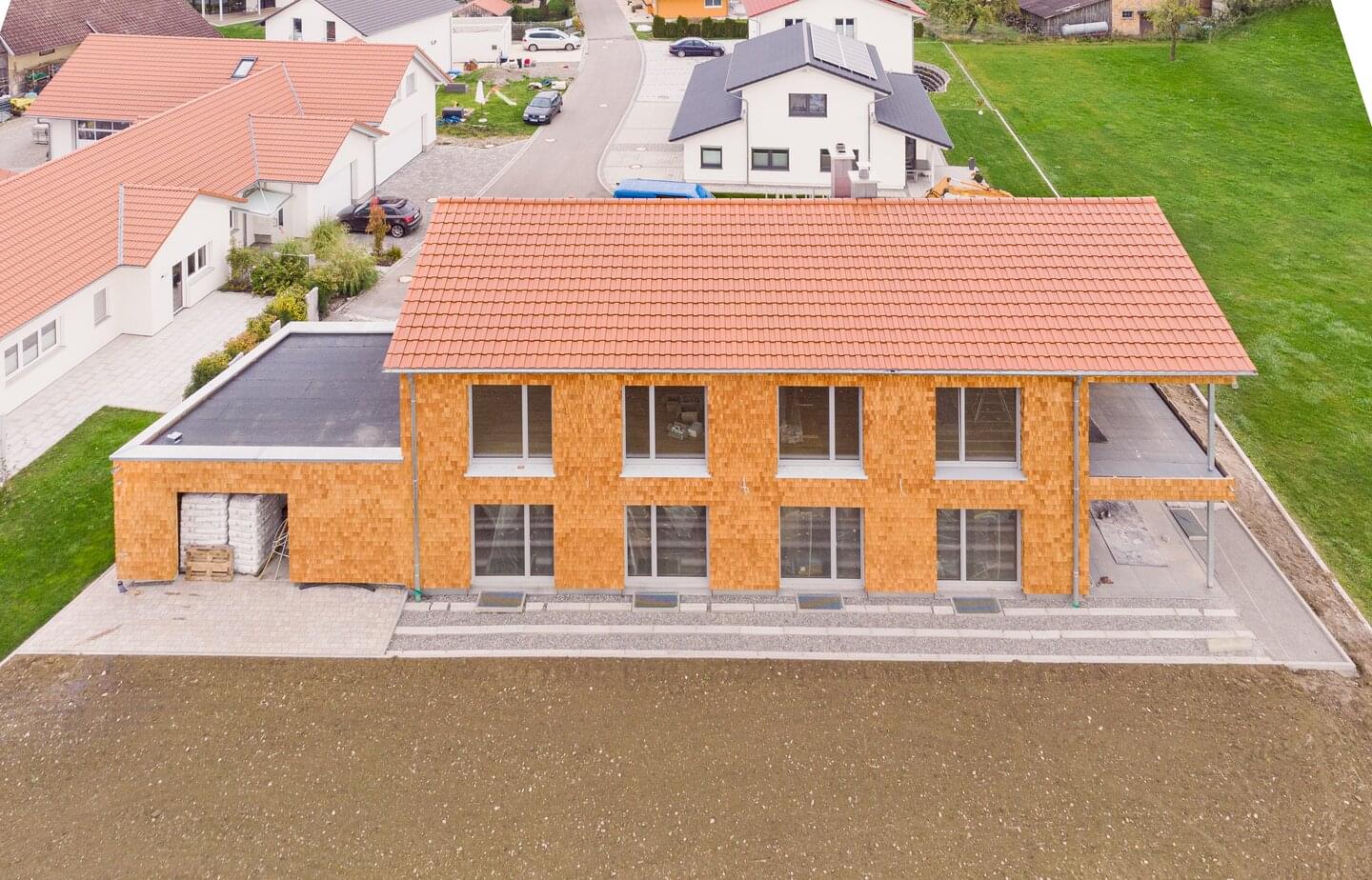

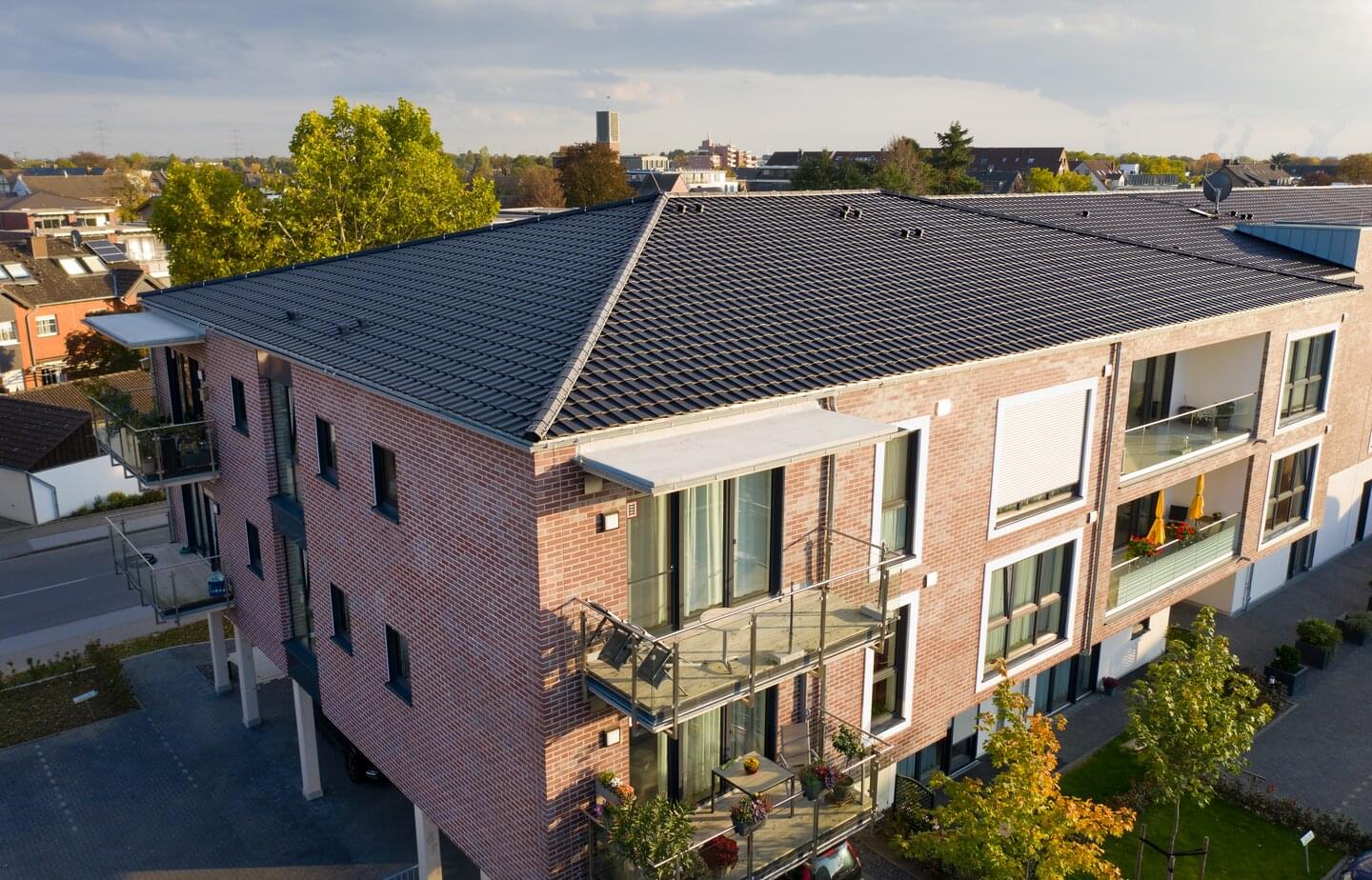

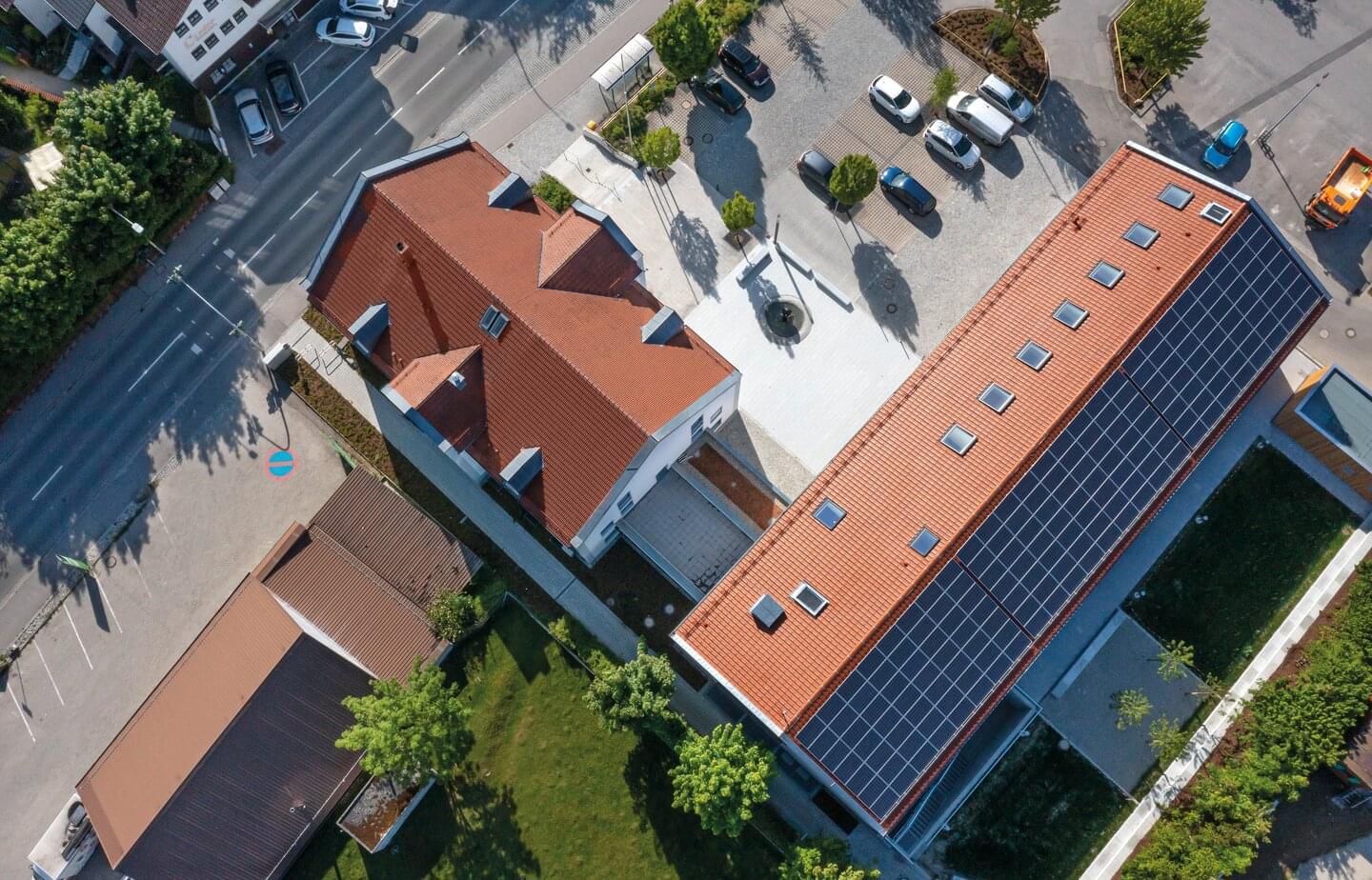

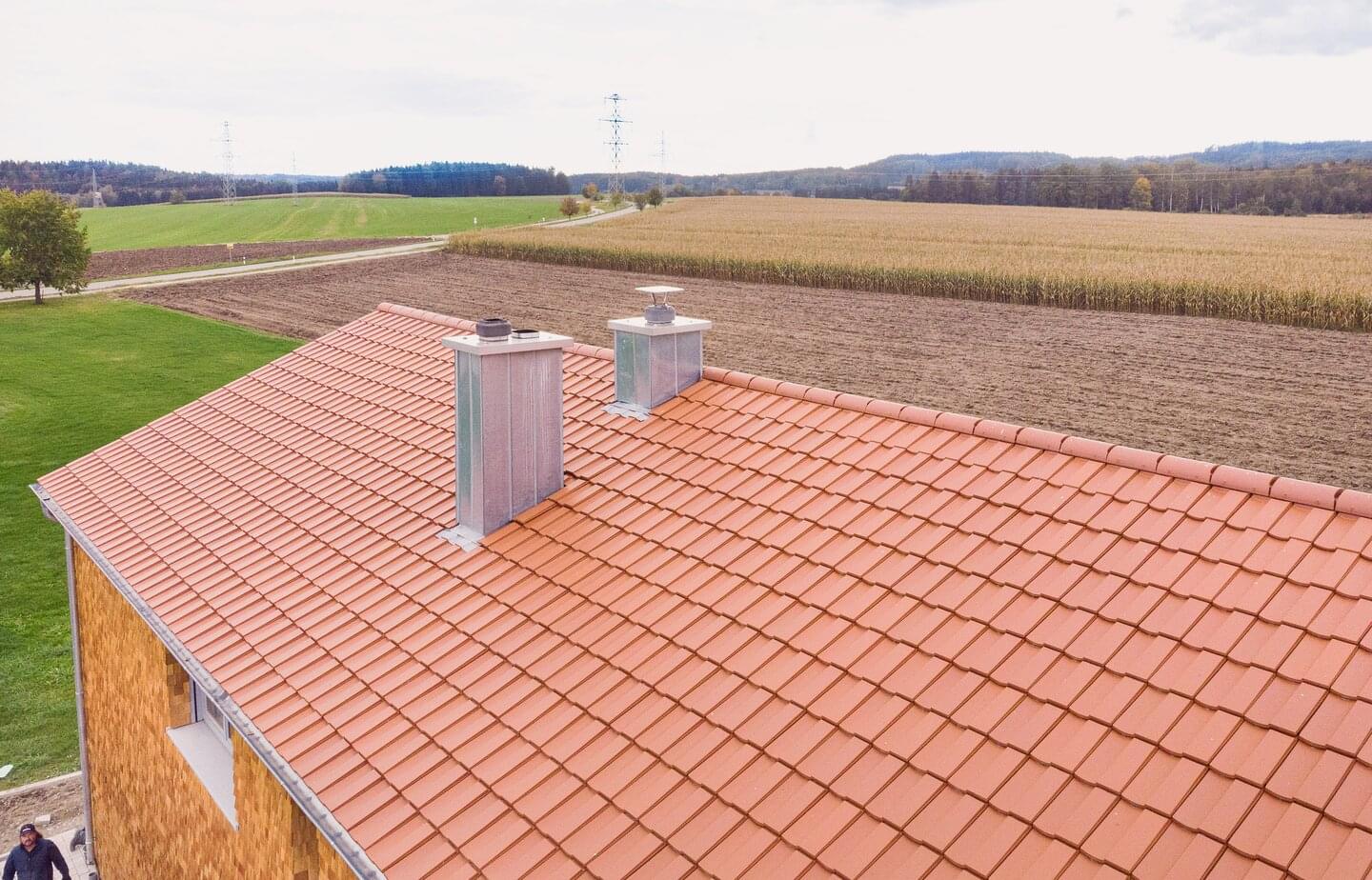

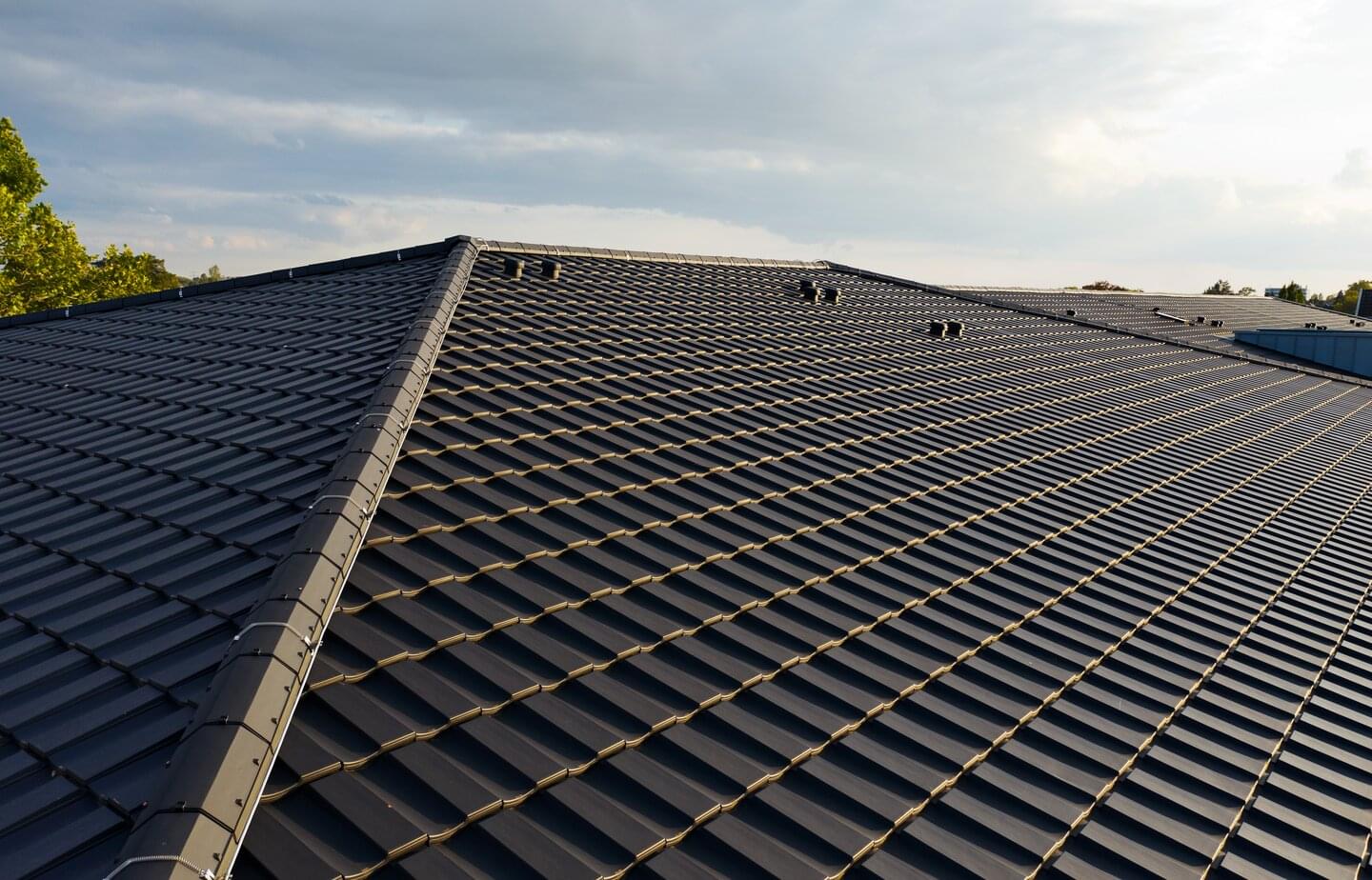

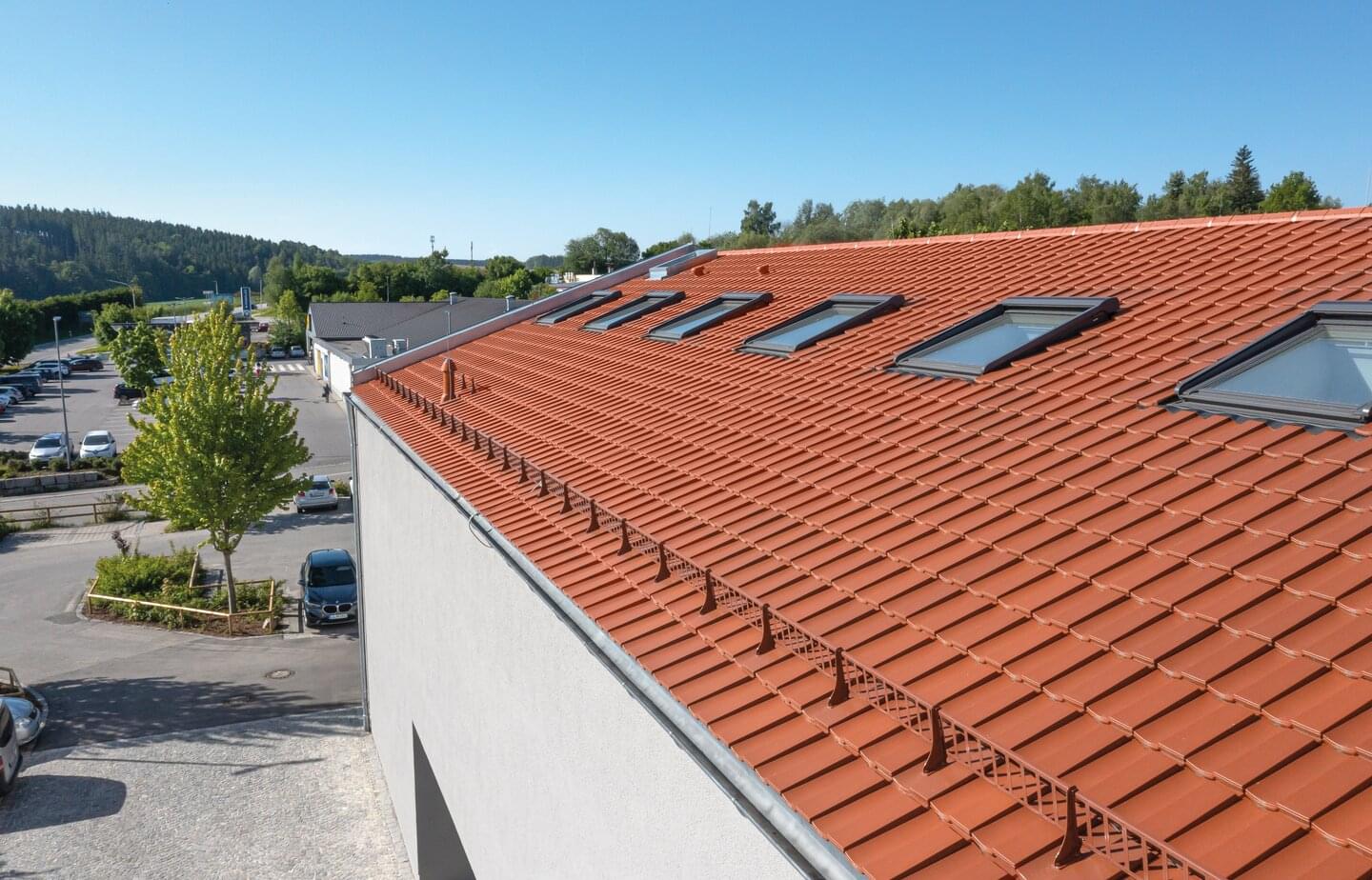

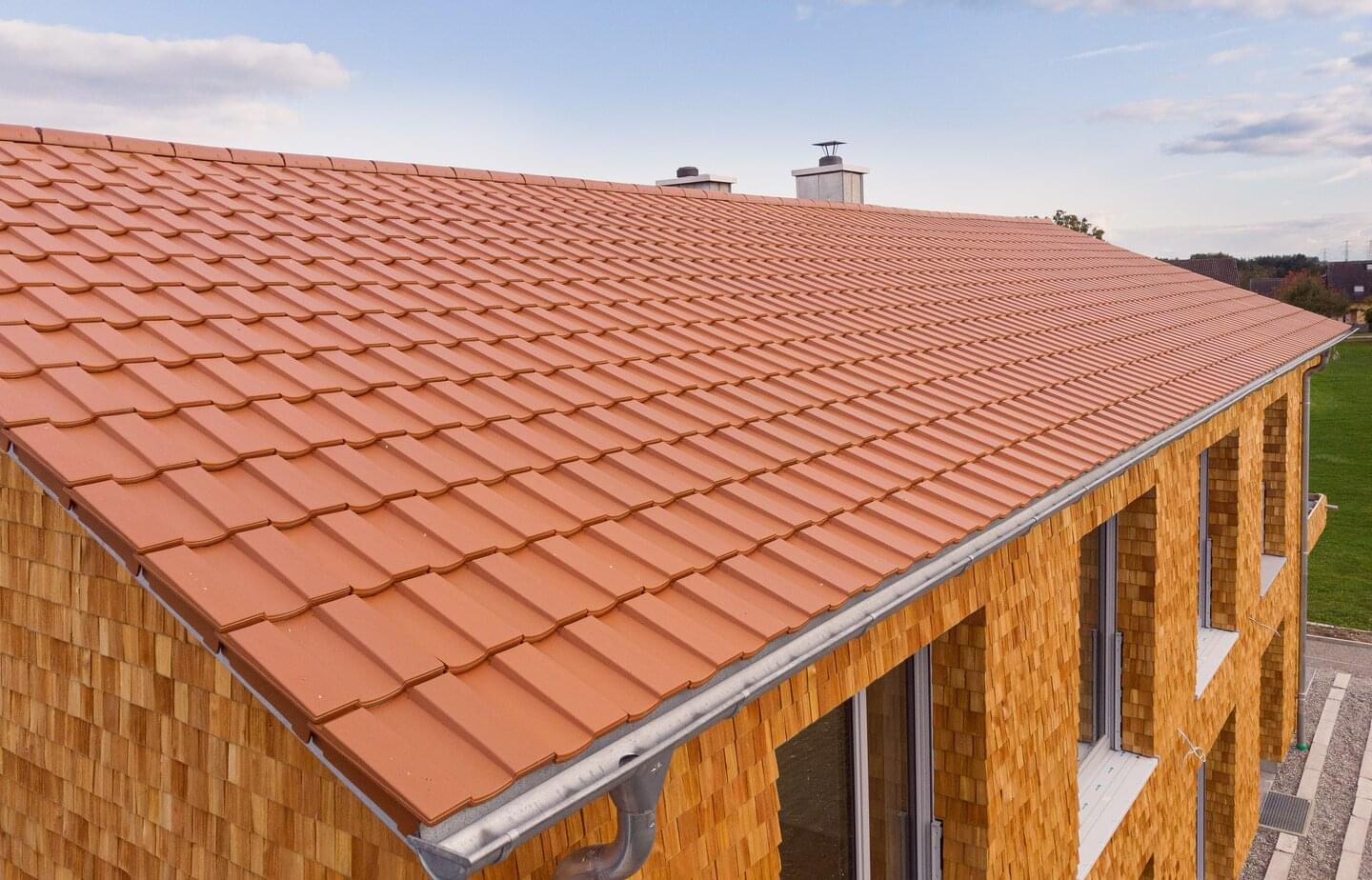

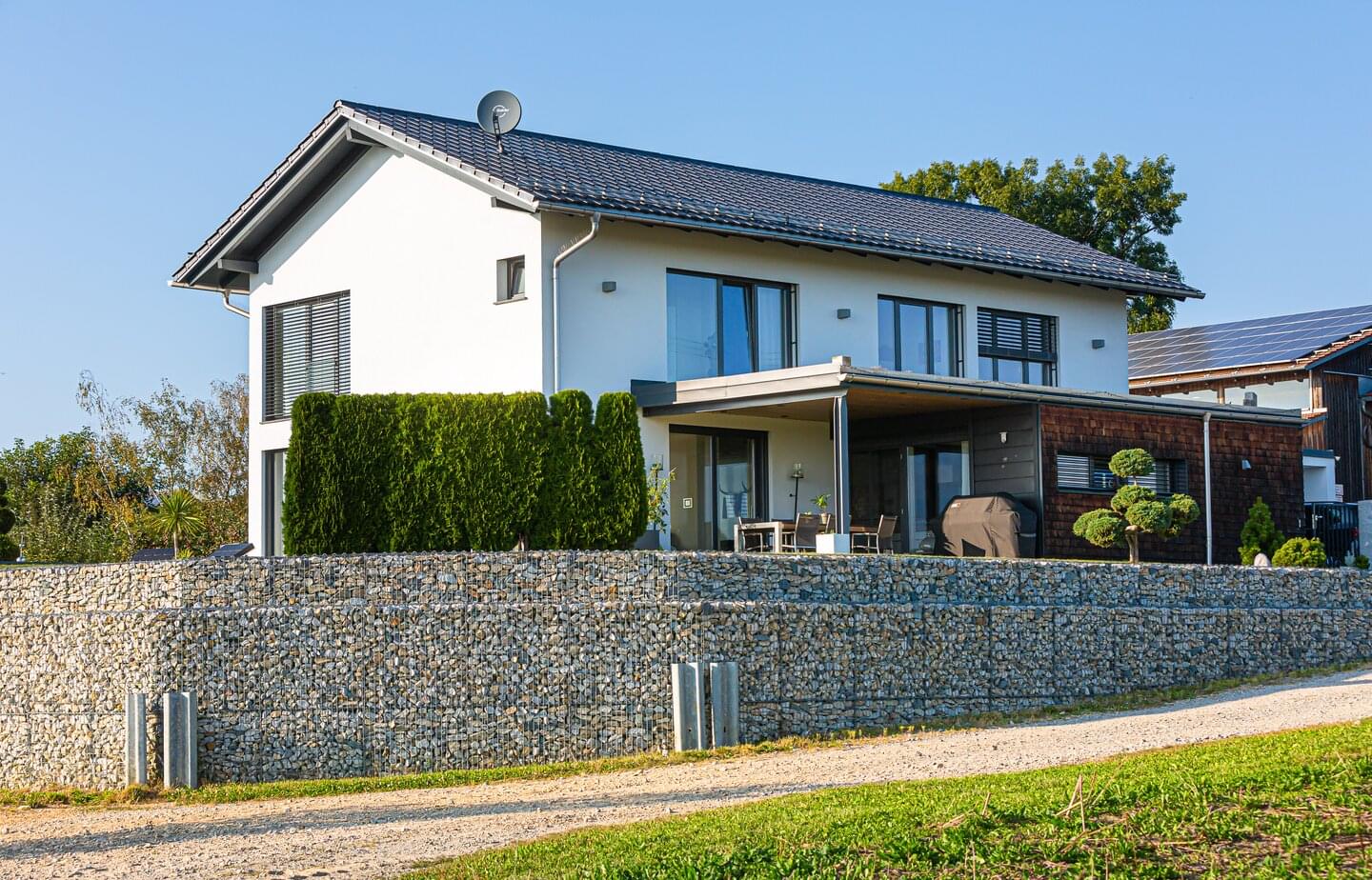

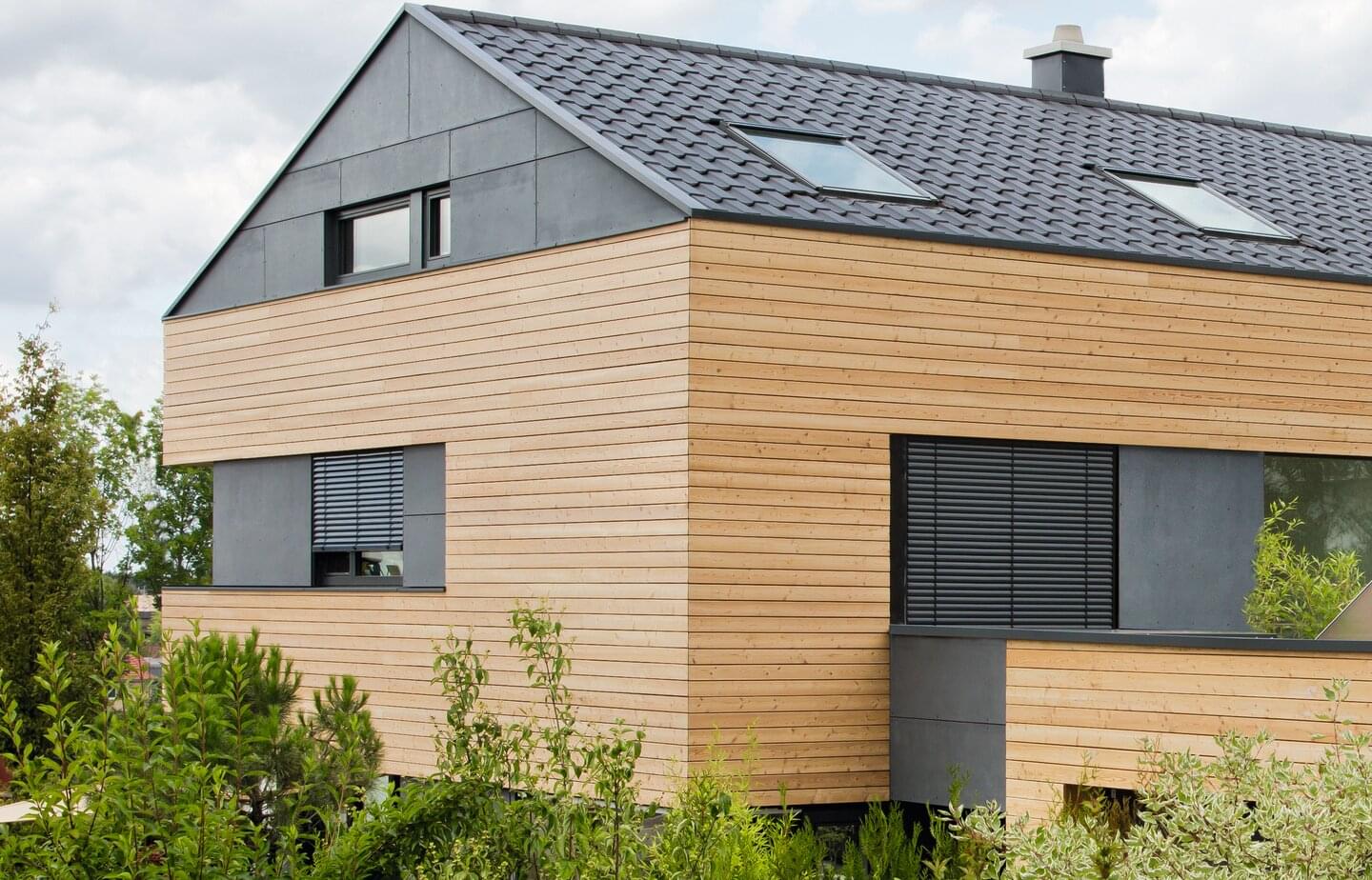

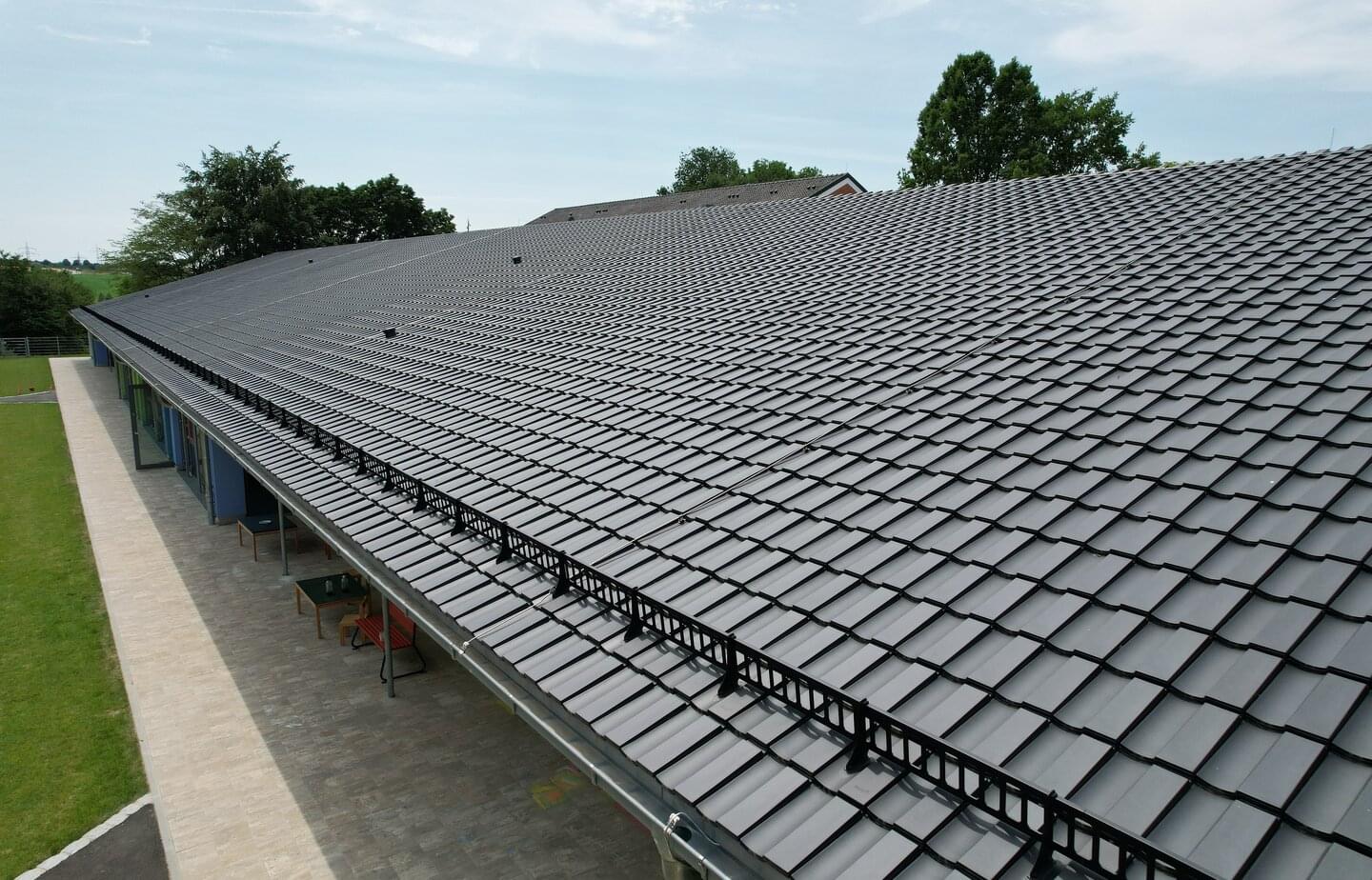

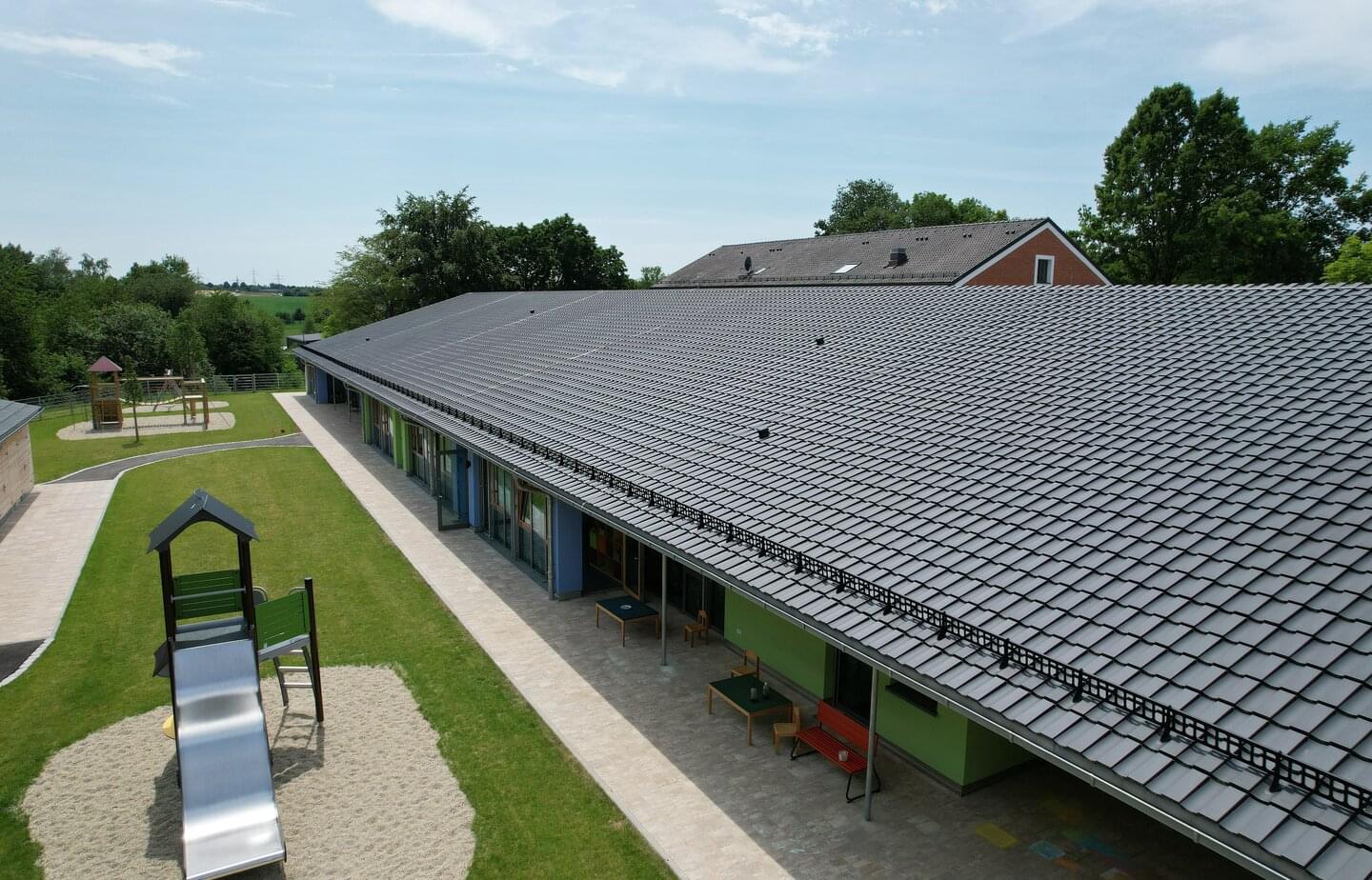

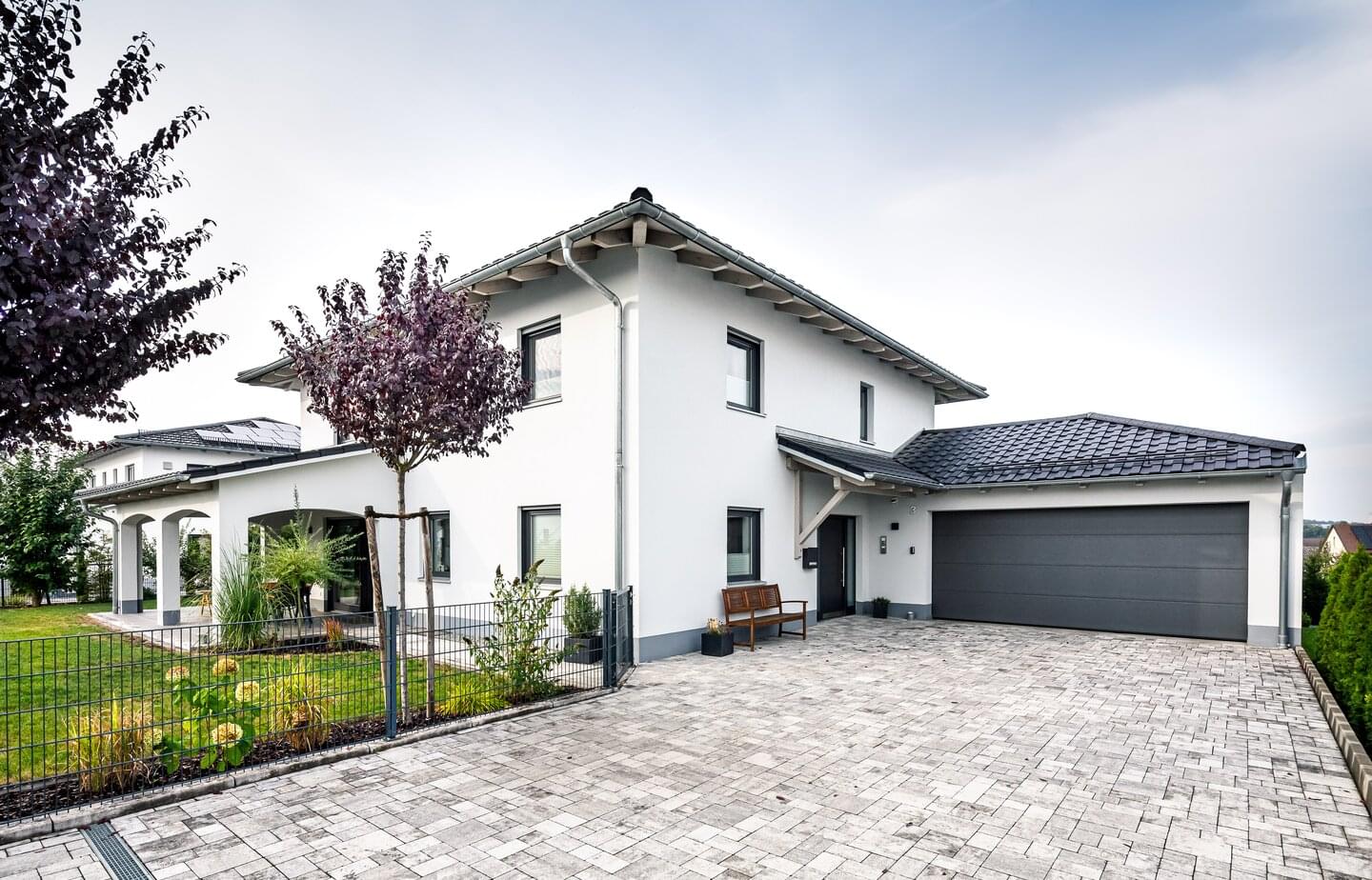

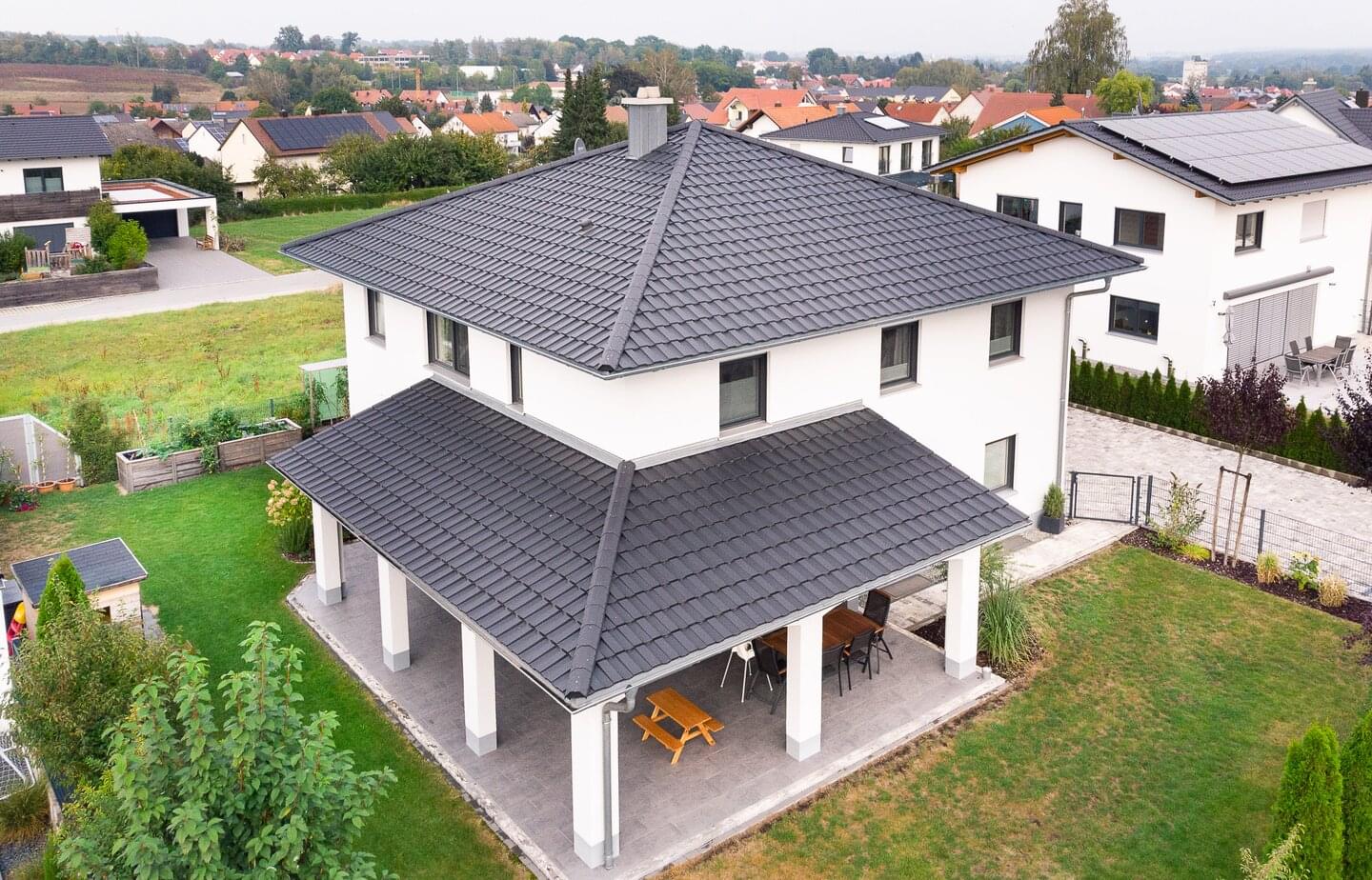

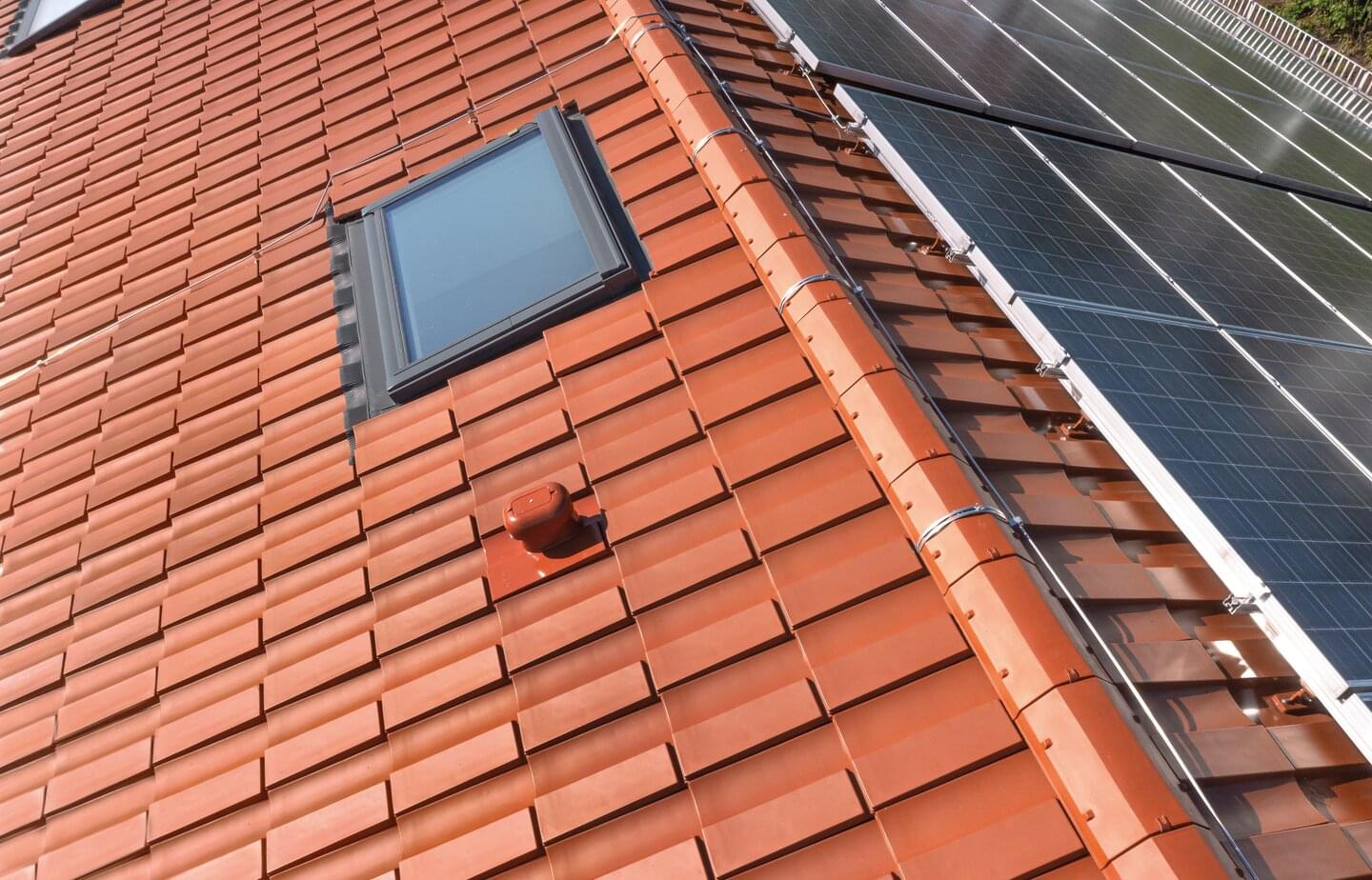

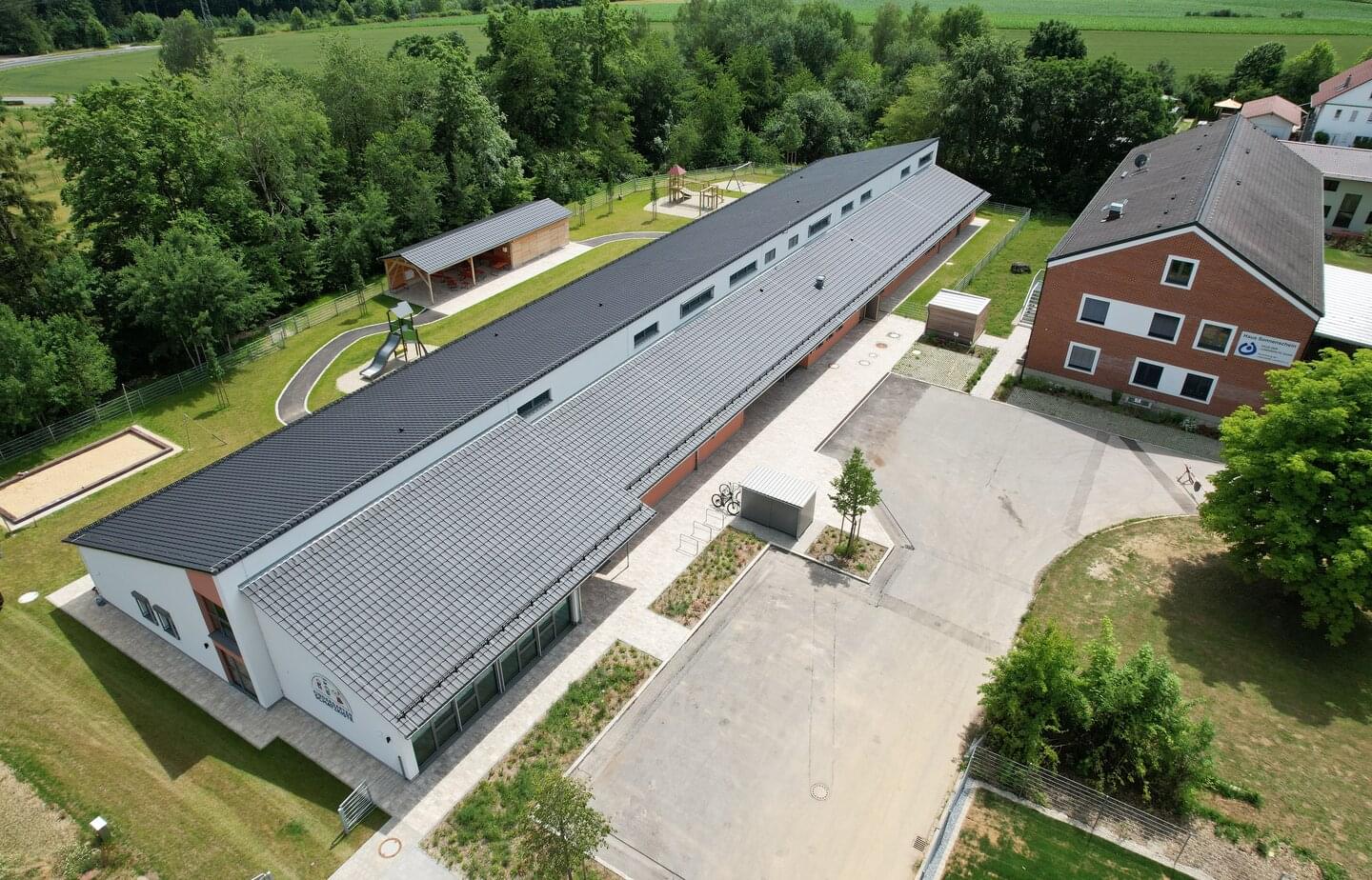

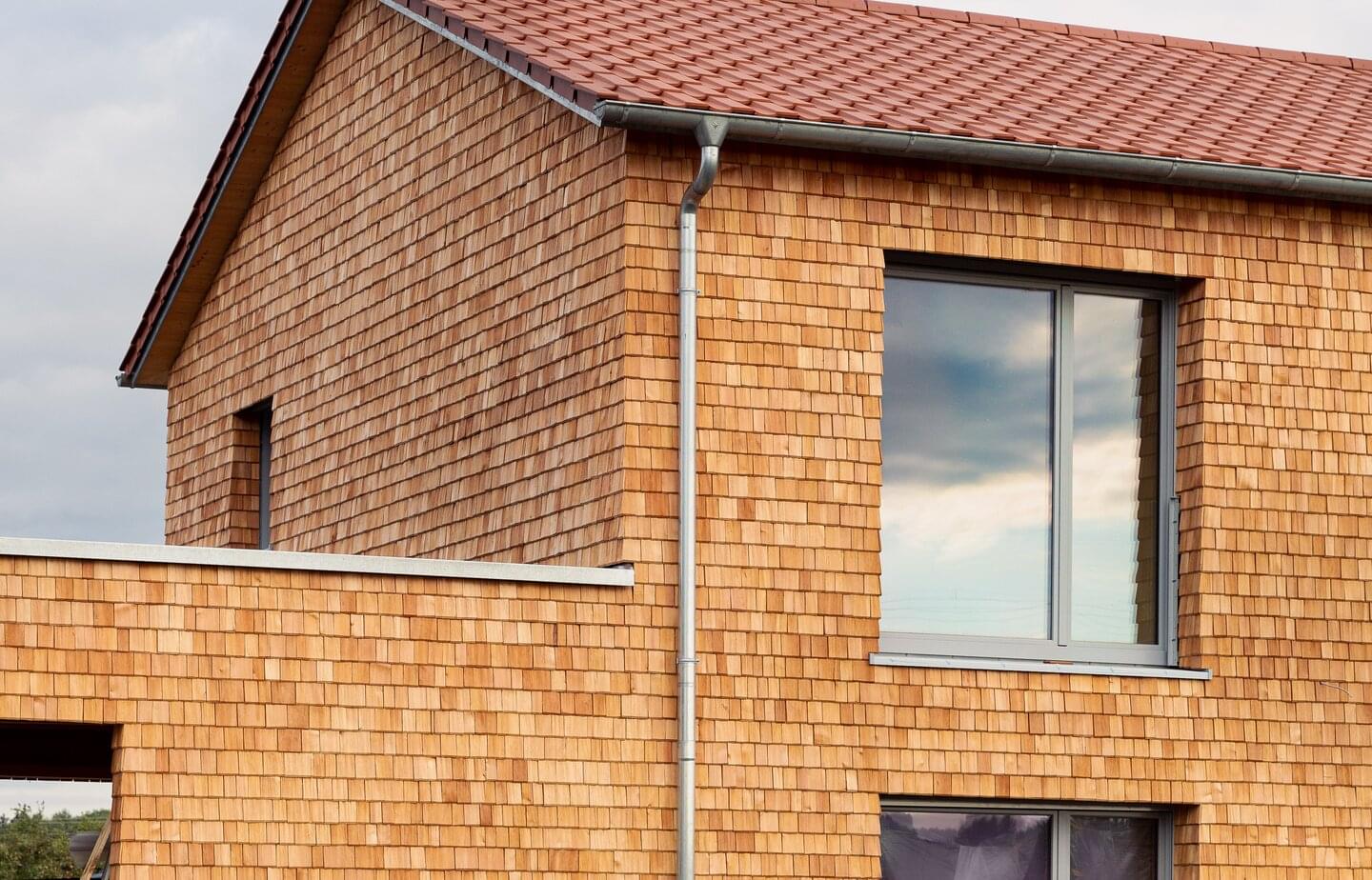

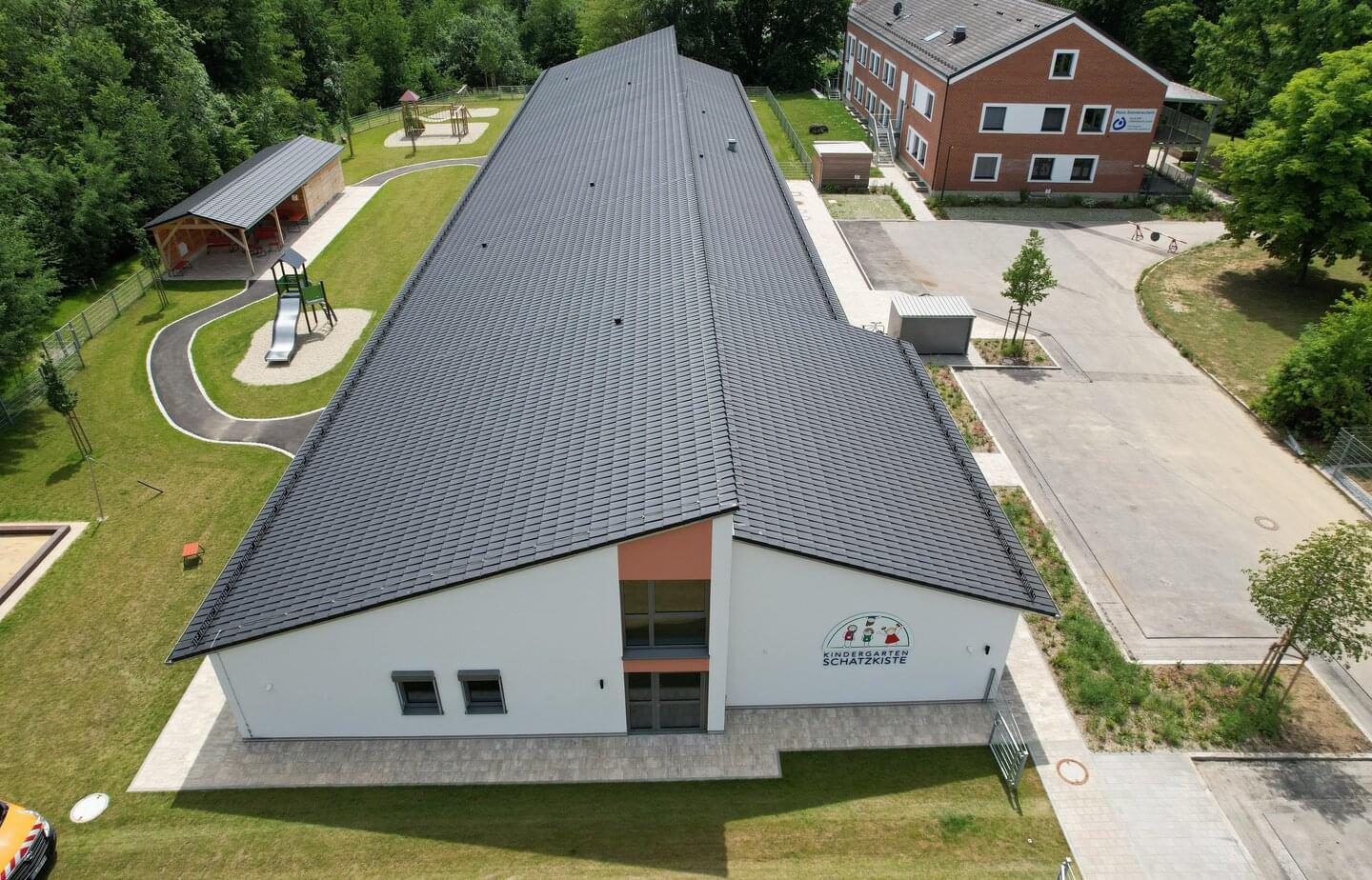

Referenzobjekte

2006: Ergoldsbacher Karat® XXL

Einmalig, zeitlos im wirtschaftlichen XXL-Format

Der Ergoldsbacher Karat® XXL folgt keinem kurzlebigen Trend – er ist zeitlos schön. Dafür wurde er mit dem reddot design award ausgezeichnet. Genauso wie sein „kleiner Bruder” – der Designklassiker Ergoldsbacher Karat® – macht seine einzigartige Form jedes Dach unverwechselbar. Mit dem Ergoldsbacher Karat® XXL wurde ein universeller Großflächenziegel geschaffen, der sich sowohl für steile als auch flache Dächer sehr gut eignet.

Bedarf / m²: ab 9,0 Stück

Mindestdachneigung: 10 °

Regeldachneigung: 22 °
